Type de produit	Minuterie murale à compte à rebours avec fonction "suspendre"
Marque	Intermatic
Modèle	EI230LA
Série	EI230
Tension d'alimentation	120 V c.a.
Fréquence	60 Hz
Courant nominal (usage général)	15 A
Courant résistif	15 A
Puissance nominale (tungstène)	1000 W
Puissance moteur	1/4 HP
Puissance ballast électronique	500 VA
Puissance ballast	1000 VA
Type de câblage	Fils : noir (phase), blanc (neutre), rouge (charge), vert (terre)
Conducteurs	Cuivre exclusivement
Fonction principale	Minuterie à compte à rebours
Fonction supplémentaire	Mode Hold (maintien) pour fonctionnement continu
Indicateur lumineux	Voyant de durée sélectionnée et voyant HOLD
Installation	Nécessite phase et neutre ; couper l'alimentation avant installation
Sécurité	Risque d'incendie ou de choc électrique ; débrancher au disjoncteur
Utilisation interdite	Ne pas utiliser pour lampes solaires, sauna, chauffage, mijoteuses
Entretien	Aucun entretien spécifique requis
Réparabilité	Aucune pièce réparable par l'utilisateur
Conformité	Installation conforme au code de l'électricité en vigueur
Poids (estimé)	0,15 kg

FOIRE AUX QUESTIONS - EI230LA INTERMATIC

Comment installer la minuterie EI230LA ?

Avant toute installation, coupez l'alimentation au niveau du disjoncteur. Déposez la plaque murale et débranchez l'interrupteur existant. Vérifiez la présence d'un fil phase et d'un fil neutre dans la boîte. Dénudez les fils sur 11 mm. Raccordez le fil rouge de la minuterie au fil du luminaire, le fil noir à la phase, le fil blanc au neutre, et le fil vert à la terre, en utilisant des marrettes. Placez la minuterie dans la boîte, fixez-la avec les vis fournies, puis rétablissez l'alimentation.

Quels sont les fils de la minuterie ?

La minuterie possède quatre fils : noir (phase), blanc (neutre), rouge (charge, à connecter au luminaire) et vert (terre). Utilisez des marrettes pour les raccordements. Assurez-vous que tous les conducteurs sont en cuivre.

Que faire si je n'ai pas de fil neutre dans la boîte de dérivation ?

La minuterie nécessite à la fois un fil phase et un fil neutre pour fonctionner. Si le neutre est absent, il peut être nécessaire de tirer des câbles supplémentaires jusqu'à la boîte avant de pouvoir réaliser l'installation.

Comment utiliser la fonction minuterie ?

Appuyez brièvement sur le bouton de la minuterie pour faire défiler les durées préréglées (le voyant indique la durée sélectionnée). La charge connectée est alors mise sous tension. À la fin du compte à rebours, le voyant s'éteint et la charge est désactivée.

Comment activer le mode Hold (maintien) ?

Pour un fonctionnement continu sans minuterie, maintenez le bouton enfoncé pendant plus de 2 secondes. Le voyant HOLD s'allume et la charge reste sous tension. Pour quitter ce mode, appuyez brièvement sur le bouton : le voyant s'éteint et la charge s'arrête.

Quels appareils ne dois-je pas brancher sur cette minuterie ?

Ne pas utiliser cette minuterie pour contrôler des appareils pouvant présenter un danger en cas de calcul de temps inexact, comme les lampes solaires, saunas, appareils de chauffage, mijoteuses, etc. Cela pourrait entraîner des risques d'incendie ou de blessures.

Quelle est la puissance maximale supportée ?

La minuterie supporte : 15 A en usage général, 15 A résistif, 1000 W pour l'éclairage tungstène, 1/4 HP pour les moteurs, 500 VA pour les ballasts électroniques et 1000 VA pour les ballasts standards. La tension est de 120 V c.a., 60 Hz.

Puis-je réparer la minuterie moi-même ?

Non, aucune pièce n'est réparable par l'utilisateur. Toute tentative d'ouverture ou de réparation peut entraîner un risque de choc électrique ou d'incendie. En cas de dysfonctionnement, contactez un professionnel qualifié.

Que signifie le voyant lumineux ?

Le voyant indique l'état de la minuterie : il s'allume pour signaler la durée sélectionnée et s'éteint à la fin du compte à rebours. En mode HOLD, un voyant spécifique reste allumé tant que le mode est actif. La charge connectée est sous tension lorsque le voyant est allumé.

Comment couper l'alimentation avant l'installation ?

Coupez l'alimentation au niveau du disjoncteur ou du sectionneur correspondant au circuit sur lequel vous allez travailler. Vérifiez l'absence de tension avec un testeur avant de toucher les fils. Ne jamais travailler sous tension.

MODE D'EMPLOI EI230LA INTERMATIC

Risque d'incendie de choc électrique

• Débrancher l'alimentation au niveau des disjoncteurs ou des sectionneurs avant de procéder à l'installation ou à l'entretien.
• L'installation et/ou le câblage doivent être conformes aux exigences du code de l'électricité en vigueur.
• Raccorder exclusivement à des conducteurs en cuivre.
• Ne pas utiliser la minuterie pour contrôler des appareils qui pourraient avoir de dangereuses conséquences en raison d'un calcul de temps inexact, tels que lampes solaires, sauna, appareils de chauffage, mijoteuses, etc.

AVIS

- Aucune pièce réparable par l'utilisateur.

Caractéristiques :

• 15 A usage général
• 15 A Résistif
• 1000 W tungstène
• 1/4 HP moteur
• 500 VA ballast électronique
• 1000 VA ballast
• 120 V c.a., 60 Hz

- Fils : Noir-phase, blanc-neutre, rouge-charge, vert-terre

Pose :

1. Couper l'alimentation électrique du circuit.
2. Déposer la plaque murale et débrancher l'interrupteur d'éclairage.

3. Vérifier qu'il y a à la fois un fil de phase et un fil de neutre dans la boîte de dérivation (voir Fig. 1). REMARQUE : S'il n'y a pas ces deux fils, il peut être nécessaire de tirer des câbles supplémentaires avant de pouvoir effectuer l'installation. Dénuder chaque conducteur et s'assurer que l'extrémité des fils est bien droite.

4. Raccorder le fil rouge de la minuterie au fil du luminaire à l'aide d'une marrette (voir Fig. 2).

5. Raccorder le fil noir de la minuterie au fil de phase dans la boîte de dérivation à l'aide d'une marrette.

6. Couper le fil blanc dans la boîte de dérivation (ou ouvrir l'épissure) et dénuder 11 mm d'isolant environ sur les deux fils.

7. Raccorder le fil blanc de la minuterie aux fils blancs dans la boîte de dérivation à l'aide d'une marrette (voir Fig. 2).

8. Raccorder le fil vert de la nouvelle minuterie à la terre existante dans la boîte.

9. Vérifier que tous les fils sont solidement raccordés.

10. Placer la minuterie et tous les fils à l'intérieur de la boîte de dérivation.

11. Attacher la minuterie avec les vis de fixation fournies.

12. Rétablir l'alimentation électrique.

EC/EI200 SERIES

EC/EI210 SERIES

EI220 SERIES

EI230 SERIES

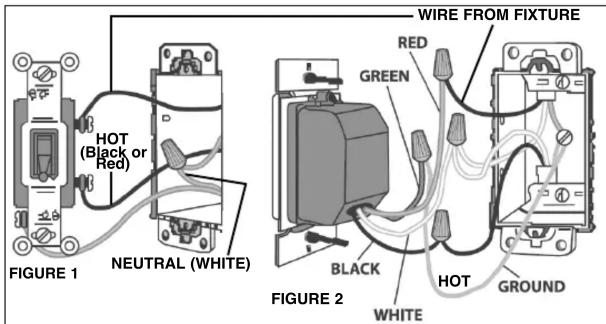

WIRE FROM FIXTURE RED GREEN HOT GROUND HOT (Black or Red) NEUTRAL (WHITE) FIGURE 1 FIGURE 2

Minuterie murale à compte à rebours avec fonction "suspendre" MODÈLE SÉRIE: EC200, EC210, EI200, EI210, EI220, EI230

EC/EI200 SÉRIE

EC/EI210 SÉRIE

EI220 SÉRIE

EI230 SÉRIE

Fonctionnement :

Mode minuterie

Appuyez sur et relâchez le bouton de la minuterie pour sélectionner le réglage de l'heure désirée ou pour sélectionner OFF. Le voyant lumineux indique quel réglage de durée est sélectionné et la charge raccordée à la minuterie est mise tension. À la fin du compte à rebours de l'intervalle de temps sélectionné, le voyant s'éteint et la charge raccordée est désactivée.

Mode Hold (fonctionnement continu)

Pour mettre la minuterie en mode de marche pendant des durées prolongées, tenir la touche de la minuterie enfoncée pendant plus de 2 secondes. La minuterie passe alors en mode HOLD (maintien), le voyant HOLD s'allume et la charge raccordée est mise sous tension. Pour quitter le mode HOLD, appuyer brièvement sur la touche de la minuterie. Le voyant s'éteint et la charge raccordée est désactivée.

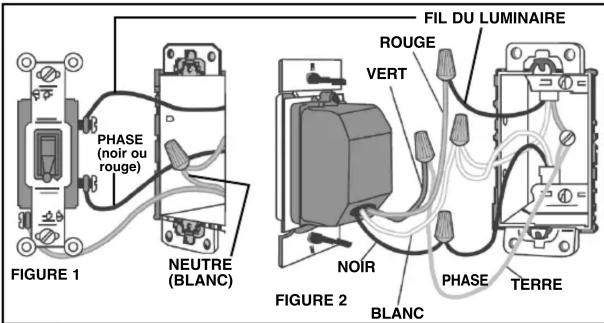

PHASE (noir ou rouge) NEUTRE (BLANC) FIGURE 1 FIL DU LUMINAIRE ROUGE VERT NOIR FIGURE 2 BLANC PHASE TERRE
