Type de produit	Minuterie murale à compte à rebours
Marque	Intermatic
Modèle	EI205W
Dimensions (approx.)	4,2 cm × 4,2 cm × 2,5 cm
Poids (approx.)	45 g
Alimentation	120 V c.a., 60 Hz
Courant nominal usage général	15 A
Courant nominal résistif	15 A
Puissance tungstène	1000 W
Puissance moteur	1/4 HP (0,18 kW)
Puissance ballast électronique	500 VA
Puissance ballast standard	1000 VA
Tensions de câblage	Noir (phase), blanc (neutre), rouge (charge), vert (terre)
Fonctions principales	Minuterie à compte à rebours avec sélection multiple : 5, 10, 20, 30, 60 minutes et arrêt (OFF)
Indicateur lumineux	Voyant indiquant le réglage de durée sélectionné et l'état de la charge
Sécurité	Risque d'incendie ou de choc électrique – débrancher l'alimentation avant installation ; utiliser uniquement des conducteurs en cuivre ; ne pas utiliser pour des appareils dangereux (sauna, chauffage, mijoteuses, etc.)
Entretien et nettoyage	Nettoyer avec un chiffon sec ; aucune pièce réparable par l'utilisateur
Pièces détachées et réparabilité	Non réparable par l'utilisateur – confier à un professionnel
Informations générales	Minuterie murale à compte à rebours pour applications résidentielles et commerciales légères

FOIRE AUX QUESTIONS - EI205W INTERMATIC

Comment installer la minuterie Intermatic EI205W ?

Coupez l'alimentation au niveau du disjoncteur. Retirez l'interrupteur existant et vérifiez la présence d'un fil de phase (noir) et d'un fil de neutre (blanc). Raccordez le fil rouge de la minuterie au fil du luminaire, le noir à la phase, le blanc au neutre, et le vert à la terre. Remettez l'alimentation après avoir fixé la minuterie dans la boîte.

Quels réglages de minuterie sont disponibles ?

La minuterie propose des intervalles de 5, 10, 20, 30, 60 minutes ainsi qu'une position OFF (arrêt). Appuyez et relâchez le bouton pour faire défiler les options.

Puis-je utiliser cette minuterie avec des ampoules LED ?

Oui, tant que la charge totale ne dépasse pas les spécifications : 15 A général, 1000 W tungstène, 500 VA ballast électronique, etc. Vérifiez la compatibilité de vos LED avec une charge résistive.

Que faire si la minuterie ne fonctionne pas après installation ?

Vérifiez que l'alimentation est rétablie et que tous les fils sont correctement connectés : phase sur noir, neutre sur blanc, charge sur rouge, terre sur vert. Assurez-vous que la charge ne dépasse pas les limites nominales. Si le voyant ne s'allume pas, le câblage peut être incorrect.

Quelle est la charge maximale pour un moteur ?

La minuterie supporte jusqu'à 1/4 HP (environ 0,18 kW) pour les moteurs. Ne dépassez pas cette valeur pour éviter tout dommage.

La minuterie est-elle compatible avec les boîtiers muraux standard ?

Oui, elle est conçue pour s'adapter aux boîtiers muraux standard de 1 gang. Utilisez les vis fournies pour la fixation.

Peut-on utiliser la minuterie pour contrôler un chauffe-eau ou un sauna ?

Non, la notice déconseille expressément d'utiliser cette minuterie pour des appareils pouvant avoir des conséquences dangereuses en cas de dérive temporelle, comme les saunas, chauffages ou mijoteuses.

Comment nettoyer la minuterie ?

Utilisez un chiffon sec et doux pour nettoyer la surface extérieure. N'utilisez jamais de produits chimiques ou abrasifs. Aucune pièce interne ne nécessite d'entretien.

Où puis-je trouver la notice d'utilisation complète ?

La notice complète est disponible en téléchargement gratuit sur le site notice-facile.com pour le modèle Intermatic EI205W.

La minuterie dispose-t-elle d'une garantie ?

Intermatic offre généralement une garantie limitée. Consultez la notice ou le site du fabricant pour les détails. Aucune pièce n'est réparable par l'utilisateur.

MODE D'EMPLOI EI205W INTERMATIC

Risque d'incendie ou de choc électrique

• Débrancher l'alimentation au niveau des disjoncteurs ou des sectionneurs avant de procéder à l'installation ou à l'entretien.
• L'installation et/ou le câblage doivent être conformes aux exigences du code de l'électricité en vigueur.
• Raccorder exclusivement à des conducteurs en cuivre.
• Ne pas utiliser la minuterie pour contrôler des appareils qui pourraient avoir de dangereuses conséquences en raison d'un calcul de temps inexact, tels que lampes solaires, sauna, appareils de chauffage, mijoteuses, etc.

AVIS

• Aucune pièce réparable par l'utilisateur

Caractéristiques :

• 15 A usage général
• 15 A Résistif
• 1000 W tungstöne
• 1/4 HP moteur
• 500 VA ballast électronique
• 1000 VA ballast
• 120 V c.a., 60 Hz

- Fils : Noir-phase, blanc-neutre, rouge-charge, vert-terre

Pose :

1. Couper l'alimentation électrique du circuit.
2. Déposer la plaque murale et débrancher l'interrupteur d'éclairage.
3. Vérifier qu'il y a à la fois un fil de phase et un fil de neutre dans la boîte de dérivation (voir Fig. 1). REMARQUE : S'il n'y a pas ces deux fils, il peut être nécessaire de tirer des câbles supplémentaires avant de pouvoir effectuer l'installation. Dénuder chaque conducteur et s'assurer que l'extrémité des fils est bien droite.

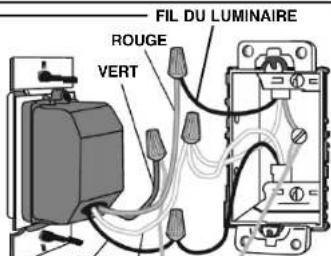

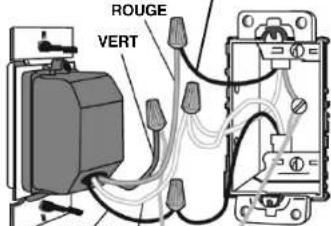

4. Raccorder le fil rouge de la minuterie au fil du luminaire à l'aide d'une marrette (voir Fig. 2).
5. Raccorder le fil noir de la minuterie au fil de phase dans la boîte de dérivation à l'aide d'une marrette.
6. Couper le fil blanc dans la boîte de dérivation (ou ouvrir l'épissure) et dénuder 11 mm d'isolant environ sur les deux fils.
7. Raccorder le fil blanc de la minuterie aux fills blancs dans la boîte de dérivation à l'aide d'une marrette (voir Fig. 2).
8. Raccorder le fil vert de la nouvelle minuterie à la terre existante dans la boîte.
9. Vérifier que tous les fils sont solidement raccordés.
10. Placer la minuterie et tous les fils à l'intérieur de la boîte de dérivation.
11. Attacher la minuterie avec les vis de fixation fournies.
12. Rétablir l'alimentation électrique.

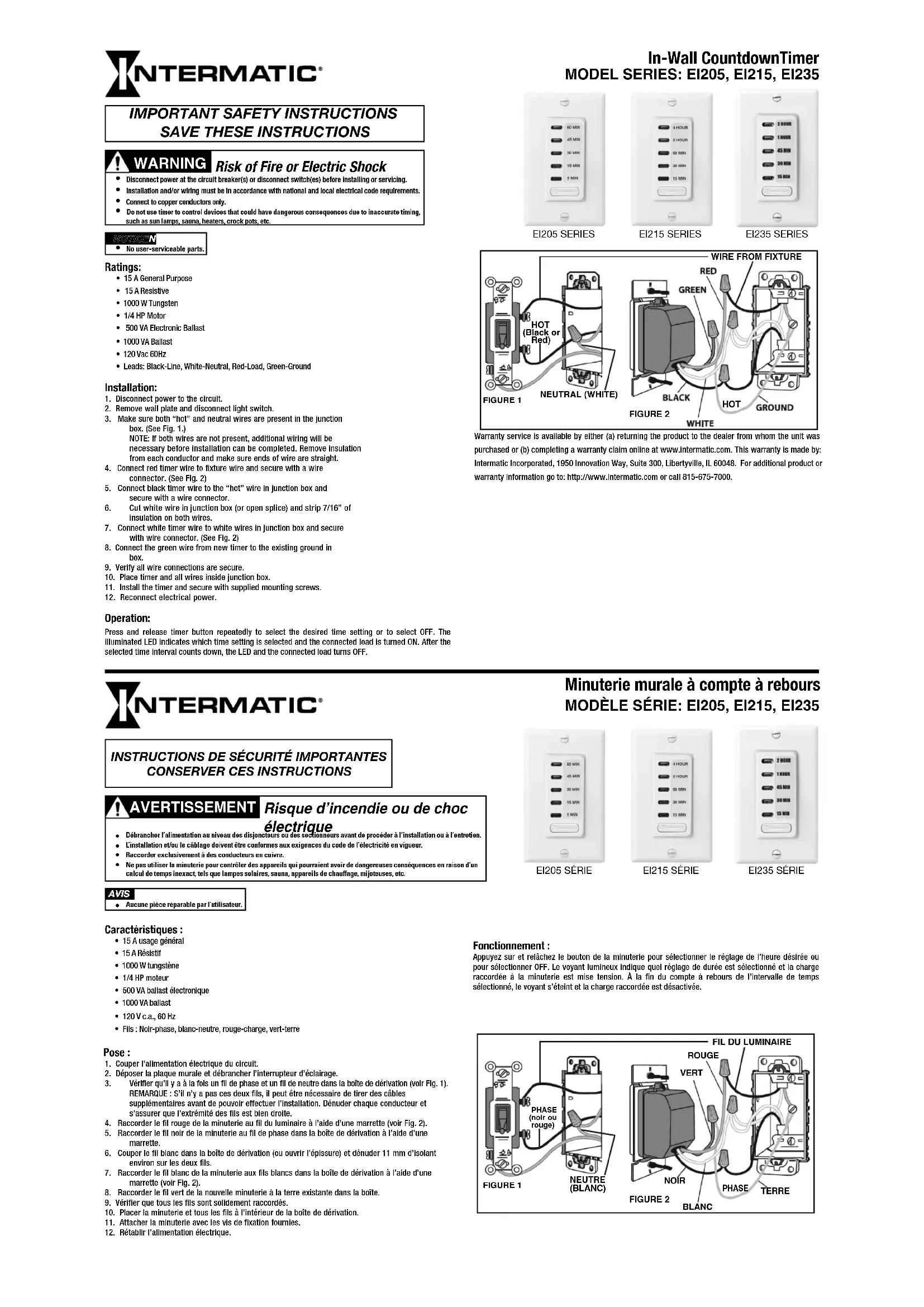

EI205 SERIES

EI215 SERIES

EI235 SERIES

Minuterie murale à compte à rebours MODÈLE SÉRIE: EI205, EI215, EI235

EI205 SÉRIE

EI215 SÉRIE

EI235 SÉRIE

Fonctionnement :

Appuyez sur et relâchez le bouton de la minuterie pour sélectionner le réglage de l'heure désirée ou pour sélectionner OFF. Le voyant lumineux indique quel réglage de durée est sélectionné et la charge raccordée à la minuterie est mise tension. À la fin du compte à rebours de l'intervalle de temps sélectionné, le voyant s'éteint et la charge raccordée est désactivée.

PHASE (noir ou rouge)

FIGURE 1

FIL DU LUMINAIRE ROUGE VERT

FIGURE 2
BLANC

PHASE (nolr ou rouge)

NEUTRE (BLANC)

ROUGE VERT

PHASE TERRE

PHASE (nolr ou rouge)

FIGURE 1

ROUGE VERT

1

TERRE

NTERMATIC®
