Type de produit	Minuterie murale à compte à rebours
Marque	Intermatic
Modèle	EI200W
Tension d'alimentation	120 V~, 60 Hz
Courant nominal usage général	15 A
Courant nominal résistif	15 A
Puissance maximale tungstène	1000 W
Puissance moteur maximale	1/4 HP
Capacité ballast électronique	500 VA
Capacité ballast magnétique	1000 VA
Fonctions	Minuterie à compte à rebours, mode maintien (HOLD)
Indicateur lumineux	Oui, pour chaque réglage de durée et mode HOLD
Type de raccordement	Fils : noir (phase), blanc (neutre), rouge (charge), vert (terre)
Installation	Nécessite fil de phase et neutre dans la boîte de dérivation
Matériau du boîtier	Plastique (estimation)
Dimensions approximatives	4,5 x 3 x 1,5 cm
Poids approximatif	50 g
Sécurité	Débrancher l'alimentation avant installation ou entretien
Entretien et nettoyage	Aucune pièce réparable par l'utilisateur ; nettoyage avec un chiffon sec
Réparabilité	Non réparable par l'utilisateur

FOIRE AUX QUESTIONS - EI200W INTERMATIC

Comment installer la minuterie Intermatic EI200W ?

Coupez l'alimentation électrique au niveau du disjoncteur. Déposez la plaque murale et débranchez l'interrupteur existant. Vérifiez la présence des fils de phase et neutre dans la boîte. Raccordez le fil rouge de la minuterie à la charge, le fil noir à la phase, le fil blanc au neutre et le fil vert à la terre. Fixez la minuterie dans la boîte et rétablissez l'alimentation.

Comment régler la minuterie ?

Appuyez brièvement sur le bouton de la minuterie pour sélectionner la durée souhaitée. Le voyant lumineux indique le réglage choisi. La charge connectée est mise sous tension. À la fin du compte à rebours, la charge s'éteint automatiquement.

Comment utiliser le mode HOLD (fonctionnement continu) ?

Maintenez le bouton de la minuterie enfoncé pendant plus de 2 secondes pour passer en mode HOLD. Le voyant HOLD s'allume et la charge reste allumée en continu. Pour quitter ce mode, appuyez brièvement sur le bouton ; la charge s'éteint.

Que faire si la minuterie ne fonctionne pas ?

Vérifiez tout d'abord le câblage : les fils doivent être solidement raccordés. Assurez-vous que l'alimentation est bien rétablie et que la minuterie reçoit la tension. Si le problème persiste, remplacez la minuterie car aucune pièce n'est réparable par l'utilisateur.

Puis-je utiliser cette minuterie avec des lampes LED ?

La minuterie est conçue pour des charges résistives, tungstène, moteur et ballasts. Pour les LED, vérifiez la compatibilité : la puissance maximale recommandée est de 500 VA pour ballast électronique. Utilisez des lampes LED compatibles avec gradateur si nécessaire.

Quelle est la puissance maximale supportée ?

La minuterie supporte jusqu'à 15 A en usage général et résistif, 1000 W pour les lampes tungstène, 1/4 HP pour les moteurs, 500 VA pour ballast électronique et 1000 VA pour ballast magnétique.

Comment remettre la minuterie à zéro ?

Pour réinitialiser la minuterie, appuyez brièvement sur le bouton pour couper la charge (position Off). Si vous souhaitez redémarrer un cycle, sélectionnez à nouveau la durée souhaitée.

La minuterie est-elle compatible avec un variateur ?

Non, cette minuterie n'est pas conçue pour être utilisée avec un variateur. Elle doit être câblée directement sur l'interrupteur mural standard.

Que signifie le voyant lumineux ?

Le voyant lumineux indique le réglage de durée sélectionné (allumé pendant le compte à rebours) ou le mode HOLD (voyant HOLD allumé). Il s'éteint lorsque la charge est désactivée.

Puis-je remplacer la minuterie moi-même ?

Oui, si vous avez des connaissances en électricité. Suivez les instructions de sécurité : coupez l'alimentation et assurez-vous que le câblage est conforme. Si vous n'êtes pas sûr, faites appel à un électricien.

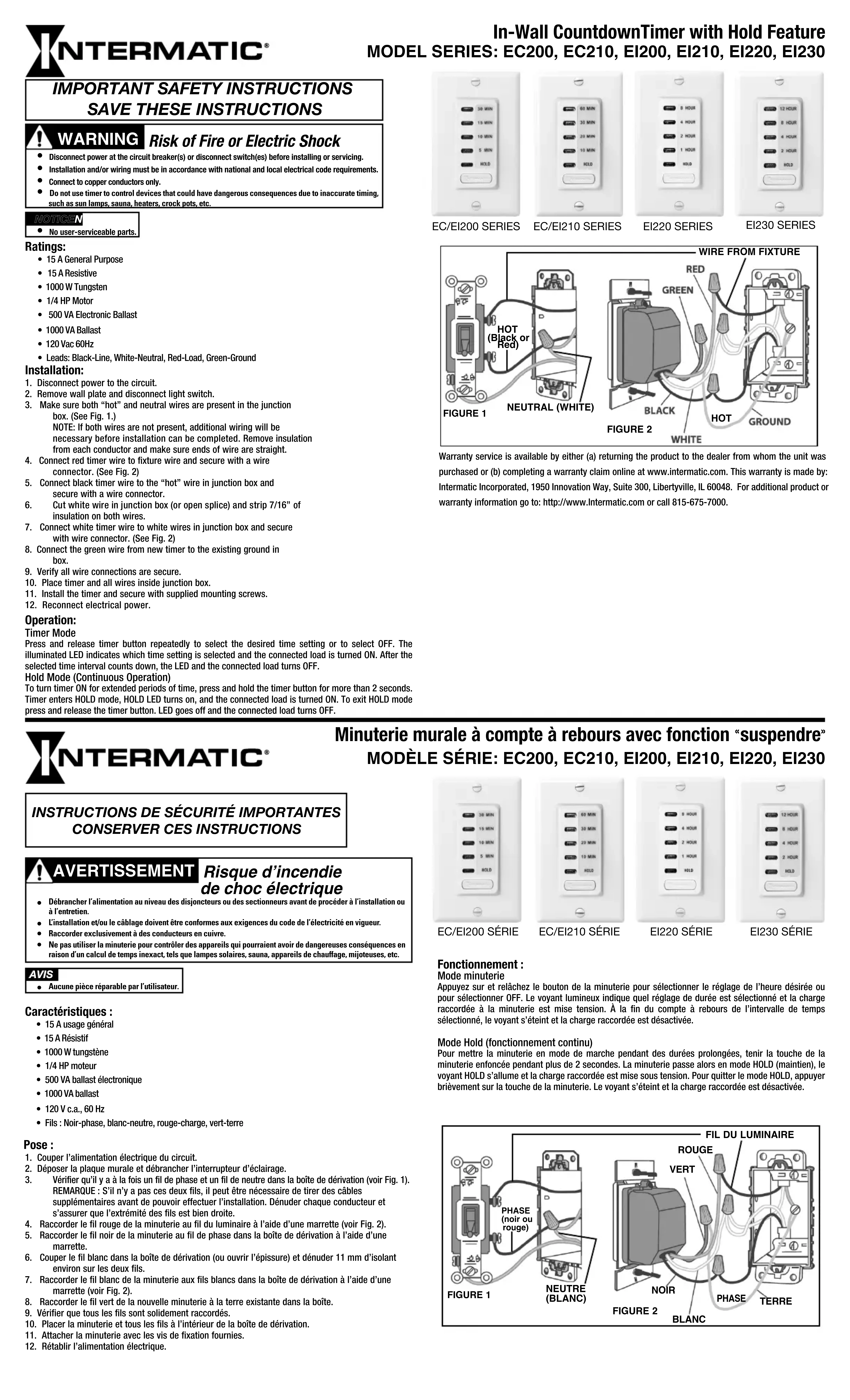

MODE D'EMPLOI EI200W INTERMATIC

Minuterie murale à compte à rebours avec fonction "suspendre" MODELE SÉRIE: EC200, EC210, EI200, EI210, EI220, EI230

INSTRUCTIONS DE SECURITE IMPORTANTES CONSERVER CES INSTRUCTIONS

AVERTISSEMENT

Risque d'incendie de chic électrique

• Débrancher l'alimentation au niveau des disjonteurs ou des sectionneurs avant de procédé à l'installation ou à l'entretien.
  L'installation et/ou le cablage doit être conformes aux exigences du code de l'électricité en vigueur.
  Raccorder exclusivement à des conducteurs en cuivre.
• Ne pas utiliser la miniteruque pour contrôler des appeints qui pourrait avoir de dangereuses conséquences en raison d'un calcul de times inexact, tels que lampes solaires, sauna, appeints de chauffage, j�ieterues, etc.

AVIS

Aucune piece reparable par l'utiliseur

EC/EI200 SÉRIE

EC/EI210 SÉRIE

EI220 SÉRIE

EI230 SÉRIE

Fonctionnement :

Mode minuterie

Appuyez sur et relâchéz le bouton de la minuterie pour sélectionner le réglage de l'heure désirée ou pour sélectionner Off. Le voyant lumineux indique quel réglage de durée est sélectionné et la charge raccordée à la minuterie est mise tension. À la fin du compte à rebours de l'intervalle de temps scéléctionné, le voyant s'était et la charge raccordée est désactivée.

Mode Hold (fonctionnement continu)

Pourmette la miniterie en mode de marchependant des durées prolongées,tenir la touche de la miniterie enforcépendant plus de 2 secondes. La miniterie passale alsont mode HOLD (mainitien),le voyant HOLD s'allume et la charge raccordée est mise sous tension.Pouquitter le mode HOLD,appuyer brieuvrement sur la touche de la miniterie.Levoyant s'eteint etla charge raccordée est désacteive.

\section*{Caracteristiques :}

15 A usage général
15 A Résistif
1000W tungstene
1/4 HP moteur
- 500 VA ballast électronique
1000 VA ballast
120V c.a..60Hz
- Fils: Noir-phase, blanc-neutre, rouge-charge, vert-terre

Pose :

1. Couper l'alimentation électrique du circuit.
2. Déposer la plaque murale et débrancher l'interrupteur d'éclairage.
3. Vérifier qu'il y a à la fois un fil de phase et un fil de neutrte dans la boîte de dérivation (voir Fig. 1). REMARIQUE: S'Il n'y a pas ces deux fils, il peut être nécessaire de tirer des cables supplémentaires avant de pouvoir effectuer l'installation. Dénumer chaque conducteur et s'assurer que l'extrémité des fils est bien droite.
4. Raccorder le fil rouge de la minuterie au fil du luminaire à l'aide d'une marrette (voir Fig. 2).
5. Raccorder le fil noir de la minuterie au fil de phase dans la boite de dérivation à l'aide d'une marrette.
6. Couper le fil blanc dans la boite de derivation (ou ouvr l'épissure) et dénuder 11 mm d'isolant environ sur les deux fins.
7. Raccorder le fil blanc de la miniterie aux fils blancs dans la boite de dérivation à l'aide d'une marrette (voir Fig. 2).
8. Raccorder le fil vert de la nouvelle minuterie à la terre existante dans la boite.
9. Vérifier que tous les fils sont solidement raccordés.
10. Placer la minuterie et tous les fils à l'intérieur de la boîte de dérivation.

11. Attacher la minuterie avec les vis de fixation fournies.

12. Rétablir l'alimentation électrique.

INTERNATIC
