MODE D'EMPLOI X-Plus 8 SPEKTRUM

X-Plus 8 Guide de l'utilisateur

La totalité des instructions, garanties et autres documents est sujette à modification à la seule discrétion d'Horizon Hobby, Inc. Pour obtenir la documentation à jour, rendez-vous sur le site www.horizonhobby.com et cliquez sur l'onglet de support de ce produit.

Signification de certains termes spécifiques

Les termes suivants sont utilisés dans l'ensemble du manuel pour indiquer différents niveaux de danger lors de l'utilisation de ce produit :

REMARQUE: procédures qui, si elles ne sont pas suivies correctement, peuvent entraîner des dégâts matériels ET potentiellement un risque faible de blessures.

ATTENTION: procédures qui, si elles ne sont pas suivies correctement, peuvent entraîner des dégâts matériels ET des blessures graves.

AVERTISSEMENT: rocédures qui, si elles ne sont pas suivies correctement, peuvent entraîner des dégâts matériels et des blessures graves OU engendrer une probabilité élevée de blessure superficielle.

AVERTISSEMENT: lisez la TOTALITÉ du manuel d'utilisation afin de vous familiariser avec les caractéristiques du produit avant de le faire fonctionner. Une utilisation incorrecte du produit peut entraîner l'endommagement du produit lui-même, ainsi que des risques de dégâts matériels, voire de blessures graves. Ceci est un produit de loisirs sophistiqué. Il doit être manipulé avec prudence et bon sens et requiert des aptitudes de base en mécanique. Toute utilisation de ce produit ne respectant pas les principes de sécurité et de responsabilité peut entraîner des dégâts matériels, endommager le produit et provoquer des blessures. Ce produit n'est pas destiné à être utilisé par des enfants sans la surveillance directe d'un adulte. N'essayez pas de démonter le produit, de l'utiliser avec des composants incompatibles ou d'en améliorer les performances sans l'accord d'Horizon Hobby, Inc. Ce manuel comporte des instructions relatives à la sécurité, au fonctionnement et à l'entretien. Il est capital de lire et de respecter toutes les instructions et tous les avertissements du manuel avant l'assemblage, le réglage ou l'utilisation afin de manipuler correctement l'appareil et d'éviter tout dégât matériel ainsi que toute blessure grave.

14 ans et plus. Ceci nest pas un jouet.

GARANTIE ET ENREGISTREMENT

Veuillez visiter www.spektrumrc.com/registration pour enregistrer en ligne votre produit.

X-Plus 8 Guide d'utilisateur

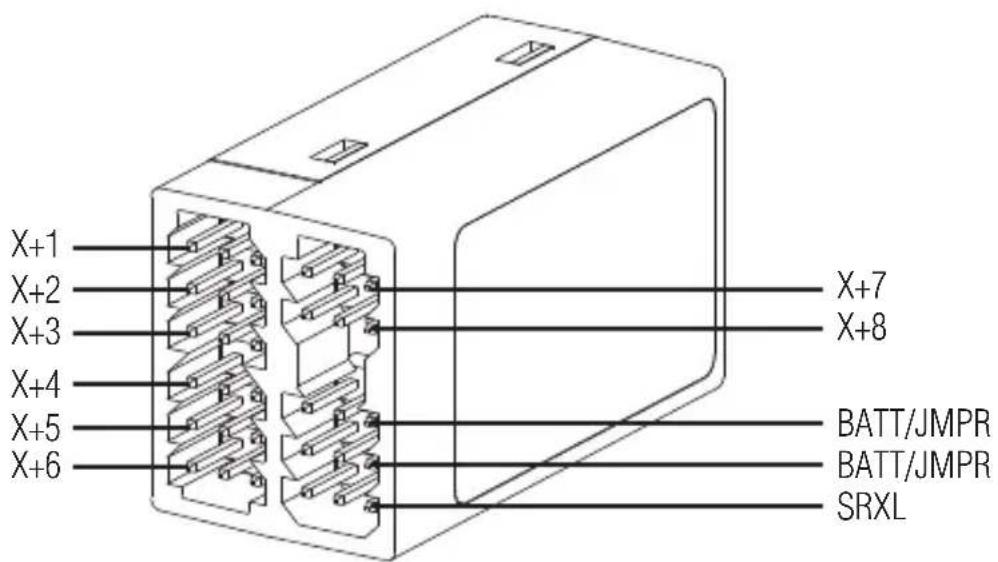

Le module X-Plus 8 à été conçu pour ajouter 8 voies supplémentaires pour commander par exemple un largage de bombe, des éclairages, treuil, train rentrant et bien d'autres fonctions. Le module X-Plus 8 est compatible avec les émetteurs et récepteurs Spektrum X-Plus. Le module X-Plus 8 permet d'alimenter à l'aide d'une batterie auxiliaire les servos reliés au module. Le module X-Plus 8 peut également être alimenté par la batterie du récepteur en utilisant le cavalier fourni en le branchant au ports BATT/JMPR.

Caractéristiques

• Extension de 8 voies
• Double port de batterie
• Cavalier inclus pour utiliser l'alimentation du récepteur
• Permet de commander 8 servos, largage de bombe, éclairage, treuil, train rentrant, etc...

Applications

Les modélistes expérimentés possédant des avions ou bateaux complexes et pour des application au sol apprécieront la facilité de la programmation des fonctions du module X-Plus 8 en utilisant Un émetteur compatible X-Plus équipé du logiciel AirWare. L'utilisateur sera capable de sélectionner les interrupteurs 2 ou 3 positions ou potentiomètre à utiliser sur l'émetteur X-Plus. Après avoir choisi un port ou interrupteur spécifique, le logiciel AirWare vous permettra le réglage individuel de la course, du sub trim, du sens et de la vitesse de chaque voie du module X-Plus.

Caractéristiques

Type: Module X-Plus Voies: 8 Dimensions: 23 x 41 x 20mm Masse: 11.9 g Tension d'alimentation: 3.5 à 9.6V Résolution: 512 Compatibilité: Avec tous les émetteurs et récepteurs X-Plus

Installation

Dans un modèle thermique, enroulez le module X-Plus 8 dans de la mousse puis maintenez le en place à l'aide de bande élastique ou de colliers. Dans des avions ou hélicoptères électriques, vous pouvez fixer le module à l'aide de mousse adhésive double face.

Quand vous utilisez un récepteur X-Plus et un module, il est recommandé de placer le module Xplus au plus prêt du récepteur. Quand vous utilisez le cavalier pour alimenter le module, installez le module X-Plus 8 le plus prêt possible de récepteur afin de limiter les pertes de courant. Des rallonges peuvent être utilisées pour chaque servo, il est recommandé d'utiliser des câbles de 0.64mm de diamètre équipés de connecteurs plaqués Or.

Un cavalier doit être installé dans un des ports BATT/JMPR du module si ce module est alimenter par le port SRXL du récepteur.

Toujours retirer le cavalier quand vous utilisez une ou deux batteries auxiliaires. Quand vous utilisez une batterie auxiliaire, le module X-Plus 8 peut être monté à l'écart du récepteur afin d'être plus proche des servos.

Une alimentation inadéquate qui ne délivre pas la tension minimum durant le vol est la cause numéro un des crashes. Certains éléments peuvent affecter la capacité à délivrer une puissance suffisante:

• Batterie de réception (nombre d'éléments, capacité, type d'élément, état de la charge)
• La capacité du contrôleur à délivrer du courant au récepteur.
• Le cordon interrupteur, prises de batterie, prises de servos, régulateur, etc...

Le module X-Plus 8 à une tension d'alimentation minimum de 3.5V; il est fortement recommandé d'effectuer un test d'alimentation du système comme expliqué ci-dessous:

Conseils pour contrôler l'alimentation

Si vous avez des doutes concernant un élément utilisé (par exemple, batterie faible ou âgée, que le BEC de votre contrôleur ne délivre pas suffisamment de courant, etc...), effectuez le test suivant à l'aide d'un voltmètre. Le multimètre Hangar 9 (HAN172) et le Flight Log Spektrum (SPM9540) sont parfaits pour effectuer ce test.

Branchez le voltmètre sur une voie libre du récepteur, mettez le système sous tension, chargez les gouvernes (en appuyant avec votre main) tout en contrôlant la tension à l'aide du voltmètre. La tension ne doit pas descendre en dessous de 4.8V même si tous les servos sont sous contrainte.

ATTENTION: Quand vous chargez des batteries Ni-MH, vérifiez qu'elles sont totalement chargées. Les batteries Ni-MH ont tendance à fausser le peak quand elles sont chargées rapidement. Cela peut entraîner un crash.

Garantie et réparations

Durée de la garantie: Garantie exclusive - Horizon Hobby, Inc. (Horizon) garantit que le Produit acheté (le « Produit ») sera exempt de défauts matériels et de fabrication à sa date d'achat par l'Acheteur. La durée de garantie correspond aux dispositions légales du pays dans lequel le produit a été acquis. La durée de garantie est de 6 mois et la durée d'obligation de garantie de 18 mois à l'expiration de la période de garantie.

Limitations de la garantie: (a) La garantie est donnée à l'acheteur initial (« Acheteur ») et n'est pas transférable. Le recours de l'acheteur consiste en la réparation ou en l'échange dans le cadre de cette garantie. La garantie s'applique uniquement aux produits achetés chez un revendeur Horizon agréé. Les ventes faites à des tiers ne sont pas couvertes par cette garantie. Les revendications en garantie seront acceptées sur fourniture d'une preuve d'achat valide uniquement. Horizon se réserve le droit de modifier les dispositions de la présente garantie sans avis préalable et révoque alors les dispositions de garantie existantes.

(b) Horizon n'endosse aucune garantie quant à la vendabilité du produit ou aux capacités et à la forme physique de l'utilisateur pour une utilisation donnée du produit. Il est de la seule responsabilité de l'acheteur de vérifier si le produit correspond à ses capacités et à l'utilisation prévue.

(c) Recours de l'acheteur — Il est de la seule discrétion d'Horizon de déterminer si un produit présentant un cas de garantie sera réparé ou échangé. Ce sont là les recours exclusifs de l'acheteur lorsqu'un défaut est constaté.

Horizon se réserve la possibilité de vérifier tous les éléments utilisés et susceptibles d'être intégrés dans le cas de garantie. La décision de réparer ou de remplacer le produit est du seul ressort d'Horizon. La garantie exclut les défauts esthétiques ou les défauts provoqués par des cas de force majeure, une manipulation incorrecte du produit, une utilisation incorrecte ou commerciale de ce dernier ou encore des modifications de quelque nature qu'elles soient.

La garantie ne couvre pas les dégâts résultant d'un montage ou d'une manipulation erronés, d'accidents ou encore du fonctionnement ainsi que des tentatives d'entretien ou de réparation non effectuées par Horizon. Les retours effectués par le fait de l'acheteur directement à Horizon ou à l'une de ses représentations nationales requièrent une confirmation écrite.

Limitation des dégâts: Horizon ne saurait être tenu pour responsable de dommages conséquents directs ou indirects, de pertes de revenus ou de pertes commerciales, liés de quelque manière que ce soit au produit et ce, indépendamment du fait qu'un recours puisse être formulé en relation avec un contrat, la garantie ou l'obligation de garantie. Par ailleurs, Horizon n'acceptera pas de recours issus d'un cas de garantie lorsque ces recours dépassent la valeur unitaire du produit. Horizon n'exerce aucune influence sur le montage, l'utilisation ou la maintenance du produit ou sur d'éventuelles combinaisons de produits choisies par l'acheteur. Horizon ne prend en compte aucune garantie et n'accepte aucun recours pour les blessures ou les dommages pouvant en résulter. En utilisant et en montant le produit, l'acheteur accepte sans restriction ni réserve toutes les dispositions relatives à la garantie figurant dans le présent document. Si vous n'êtes pas prêt, en tant qu'acheteur, à accepter ces dispositions en relation avec l'utilisation du produit, nous vous demandons de restituer au vendeur le produit complet, non utilisé et dans son emballage d'origine.

Indications relatives à la sécurité: Ceci est un produit de loisirs perfectionné et non un jouet. Il doit être utilisé avec préattention et bon sens et nécessite quelques aptitudes mécaniques ainsi que mentales. L'incapacité à utiliser le produit de manière sûre et raisonnable peut provoquer des blessures et des dégâts matériels conséquents. Ce produit n'est pas destiné à être utilisé par des enfants sans la surveillance par un tuteur. La REMARQUE d'utilisation contient des indications relatives à la sécurité ainsi que des indications concernant la maintenance et le fonctionnement du produit. Il est absolument indispensable de lire et de comprendre ces indications avant la première mise en service. C'est uniquement ainsi qu'il sera possible d'éviter une manipulation erronée et des accidents entraînant des blessures et des dégâts.

Questions, assistance et réparations: Votre revendeur spécialisé local et le point de vente ne peuvent effectuer une estimation d'éligibilité à l'application de la garantie sans avoir consulté Horizon. Cela vaut également pour les réparations sous garantie. Vous voudrez bien, dans un tel cas, contacter le revendeur qui conviendra avec Horizon d'une décision appropriée, destinée à vous aider le plus rapidement possible.

Maintenance et réparation: Si votre produit doit faire l'objet d'une maintenance ou d'une réparation, adressez-vous soit à votre revendeur spécialisé, soit directement à Horizon. Emballez le produit soigneusement. Veuillez noter que le carton d'emballage d'origine ne suffit pas, en règle générale, à protéger le produit des dégâts pouvant survenir pendant le transport. Faites appel à un service de messagerie proposant une fonction de suivi et une assurance, puisque Horizon ne prend aucune responsabilité pour l'expédition du produit jusqu'à sa réception acceptée. Veuillez joindre une preuve d'achat, une description détaillée des défauts ainsi qu'une liste de tous les éléments distincts envoyés. Nous avons de plus besoin d'une adresse complète, d'un numéro de téléphone (pour demander des renseignements) et d'une adresse de courriel.

Garantie et réparations: Les demandes en garantie seront uniquement traitées en présence d'une preuve d'achat originale émanant d'un revendeur spécialisé agréé, sur laquelle figurent le nom de l'acheteur ainsi que la date d'achat. Si le cas de garantie est confirmé, le produit sera réparé. Cette décision relève uniquement de Horizon Hobby.

Réparations payantes: En cas de réparation payante, nous établissons un devis que nous transmettons à votre revendeur. La réparation sera seulement effectuée après que nous ayons reçu la confirmation du revendeur. Le prix de la réparation devra être acquitté au revendeur. Pour les réparations payantes, nous facturons au minimum 30 minutes de travail en atelier ainsi que les frais de réexpédition. En l'absence d'un accord pour la réparation dans un délai de 90 jours, nous nous réservons la possibilité de détruire le produit ou de l'utiliser autrement.

Attention: nous n'effectuons de réparations payantes que pour les composants électroniques et les moteurs. Les réparations touchant à la mécanique, en particulier celles des hélicoptères et des voitures radiocommandées, sont extrêmement coûteuses et doivent par conséquent être effectuées par l'acheteur lui-même.

Coordonnées de Garantie et réparations

Pays d'achat	HorizonHobby Adress		Numéro de téléphone/Courriel
France	HorizonHobby SAS	14 Rue Gustave EiffelZone d'Activité duRéveil Matin91230 Montgeron	[phone] [e-mail]

Informations de contact pour les pièces

Pays d'achat	HorizonHobby Adress		Numéro de téléphone/Courriel
France	HorizonHobby SAS	14 Rue Gustave EiffelZone d'Activité duRéveil Matin91230 Montgeron	[phone] [e-mail]
