MANUALE UTENTE X-Plus 8 SPEKTRUM

X-Plus 8 Guida per l'utente

NOTICE

Tutte le istruzioni, le garanzie e gli altri documenti pertinenti sono soggetti a cambiamenti a totale discrezione di Horizon Hobby, Inc. Per una documentazione aggiornata sul prodotto, visitare il sito horizonhobby.com e fare clic sulla sezione Support del prodotto.

Significato dei termini usati

Nella documentazione relativa al prodotto vengono utilizzati i seguenti termini per indicare i vari livelli di pericolo potenziale durante l'uso del prodotto:

AVVISO: indica procedure che, se non debitamente seguite, possono determinare il rischio di danni alle cose E il rischio minimo o nullo di lesioni alle persone.

ATTENZIONE: indica procedure che, se non debitamente seguite, determinano il rischio di danni alle cose E di gravi lesioni alle persone.

AVVERTENZA: indica procedure che, se non debitamente seguite, determinano il rischio di danni alle cose, danni collaterali e gravi lesioni alle persone O il rischio elevato di lesioni superficiali alle persone.

AVVERTENZA: leggere TUTTO il manuale di istruzioni e familiarizzare con

le caratteristiche del prodotto prima di farlo funzionare. Un uso improprio del prodotto puo` causare danni al prodotto stesso e alle altre cose e gravi lesioni alle persone.

Questo aeromodello e` un prodotto sofisticato per appassionati di modellismo. Deve essere azionato in maniera attenta e responsabile e richiede alcune conoscenze basilari di meccanica. L'uso improprio o irresponsabile di questo prodotto puo` causare lesioni alle persone e danni al prodotto stesso o alle altre cose. Questo prodotto non deve essere utilizzato dai bambini senza la diretta supervisione di un adulto. Non tentare di smontare, utilizzare componenti incompatibili o modificare il prodotto in nessun caso senza previa approvazione di Horizon Hobby, Inc. Questo manuale contiene le istruzioni per la sicurezza, l'uso e la manutenzione del prodotto. E` fondamentale leggere e seguire tutte le istruzioni e le avvertenze del manuale prima di montare, impostare o utilizzare il prodotto, al fine di utilizzarlo correttamente e di evitare di causare danni alle cose o gravi lesioni alle persone.

Almeno 14 anni. Non è un giocattolo.

REGISTRAZIONE DELLA GARANZIA

Visitate www.spektrumrc.com/registration oggi stesso per registrare il vostro prodotto.

X-Plus 8 Guida per l'utente

Il modulo X-Plus 8 è progettato come espansione fino a 8 servi per canali ausiliari come sgancio bombe, luci, verricelli, carrelli retrattili e molto altro. Il modulo X-Plus 8 è compatibile con i trasmettitori e i ricevitori Spektrum™ X-Plus; questo modulo offre l'opzione di alimentare i servi tramite due batterie collegate alle porte ausiliarie specifiche con interruttori opzionali indipendenti (venduti separatamente). Si può alimentare il modulo X-Plus 8 insieme al ricevitore usando il „jumper“ fornito per collegare entrambe le porte BATT/JMPR.

Caratteristiche

• Espansione 8 canali
• Porte per una doppia batteria
• II „jumper“ incluso permette di usare l'alimentazione del ricevitore
• Permette la regolazione fine di 8 servi su controlli secondari (sgancio bombe, luci, verricelli, carrelli, ecc.)

Applicazioni

Modelli in scala di aerei, scafi, auto con applicazioni complesse possono sfruttare la facile programmazione e le funzioni del modulo X-Plus 8 usando i trasmettitori con software AirWare™ compatibile X-Plus. I modellisti possono scegliere una regolazione a 2 posizioni, a 3 posizioni o con potenziometro attraverso il trasmettitore X-Plus. Dopo aver scelto l'interruttore o il potenziometro specifico, il software AirWave permette la regolazione dei singoli servi nella corsa, sub trim, inversione e velocità su di ogni canale X-Plus.

Dati tecnici

Tipo: Modulo X-Plus Canali: 8 Dimensioni: 23 x 41 x 20mm Peso: 11.9 g Tensione operativa: 3.5–9.6V Risoluzione: 512 Compatibilità: tutti i trasmettitori e i ricevitori X-Plus

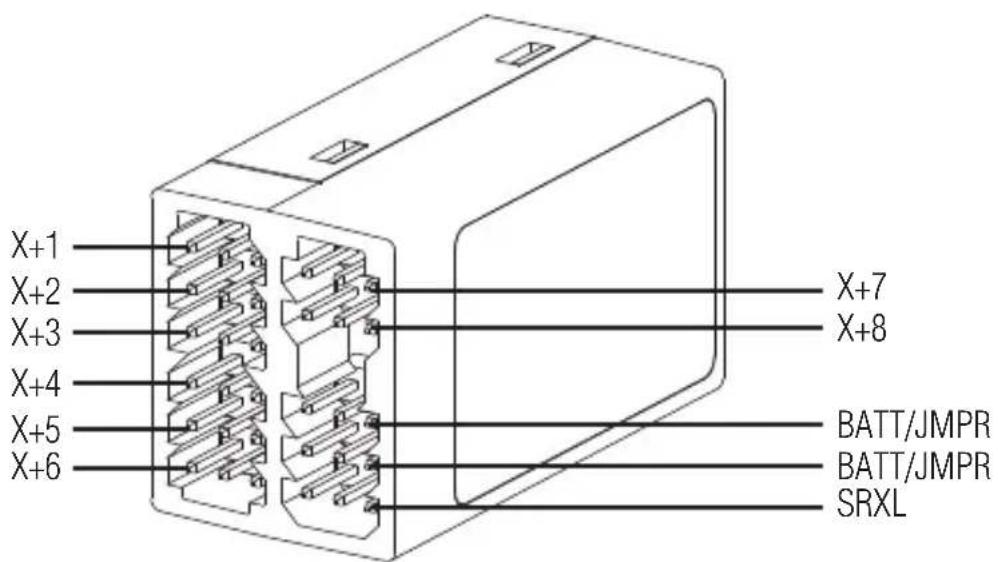

X+1 X+2 X+3 X+4 X+5 X+6 X+7 X+8 BATT/JMPR BATT/JMPR SRXL

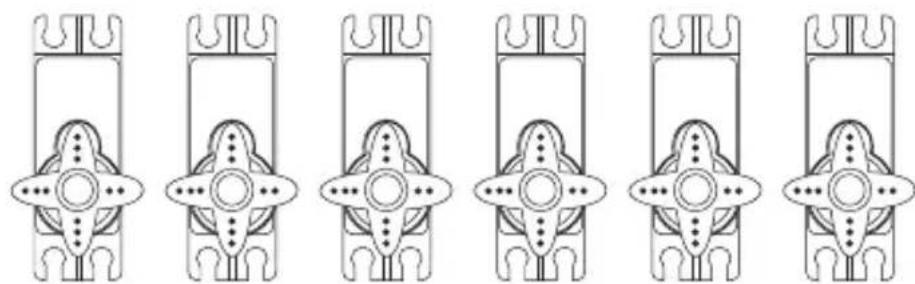

Installazione

Sugli aerei con motore a scoppio, installare il modulo X-Plus 8 avvolgendolo in una spugna protettiva e fissandolo con elastici o fascette. Su aerei o elicotteri elettrici lo si può fissare con spugna biadesiva spessa.

Quando si usa ricevitore e modulo X-Plus, è raccomandabile montare il modulo X-Plus 8 il più vicino possibile al ricevitore. Quando si usa il „jumper“ per alimentare il modulo, mettere il modulo X-Plus 8 vicino al ricevitore per mini-mizzare le perdite di corrente (cadute di tensione). Per i servi si possono usare delle prolunghe, ma bisogna usare quelle con il filo di sezione maggiorata e con i connettori dorati.

Bisogna montare un connettore „jumper“ in una delle porte BATT/JMPR del modulo, se lo si vuole alimentare dal ricevitore attraverso la porta SRXL.

Se invece si usano la o le batterie ausiliarie bisogna togliere il „jumper“. Quando si usano le batterie ausiliarie, il modulo X-Plus 8 si può montare anche lontano dal ricevitore per essere vicino ai servi collegati.

Esigenze (requisiti) per l'alimentazione

Un sistema di alimentazione insufficiente che non riesce a fornire la tensione minima necessaria al ricevitore, è la causa principale dei problemi che si presentano durante il volo. Alcuni degli elementi che contribuiscono a ridurre la capacità di fornire un'alimentazione adeguata sono:

• La batteria dell'impianto ricevente (numero di celle, capacità, tipo di celle, stato della carica).
• La capacità del regolatore di velocità (ESC) di fornire, con il BEC, la corrente richiesta dall'impianto ricevente sui modelli con motore elettrico.
• L'interruttore, il connettore della batteria con i suoi cavi, i connettori e i cavi dei servi e dei regolatori, ecc.

La tensione minima operativa del modulo X-Plus 8 è 3,5V; conviene quindi fare una prova per accertarsi che il sistema di alimentazione sia adeguato alla caratteristiche richieste.

Test per la verifica dell'alimentazione

Se si hanno dei dubbi sul sistema di alimentazione usato (batterie piccole o vecchie, regolatore di velocità (ESC) con un BEC scarso, ecc.), conviene fare il test seguente usando un voltmetro. Il Digital Servo & Rx Current Meter Hangar 9 ^® (HAN172) il Flight Log Spektrum (SPM9540), vanno bene per questa prova.

Collegare il voltmetro alla porta di un canale libero e, con il sistema acceso, applicare una certa forza alle superfici mobili o ai servi mentre si controlla la tensione sul voltmetro. Detta tensione non deve scendere sotto 4,8V anche quando i servi vengono caricati pesantemente.

ATTENZIONE: accertarsi che le batterie NiMH siano caricate correttamente. Con queste batterie, usando un caricabatterie rapido, c'è il rischio che abbiano un falso picco di tensione che viene interpretato come fine carica e quindi si utilizzano delle batterie parzialmente cariche con il rischio di avere un incidente per esaurimento dell'alimentazione.

Periodo di garanzia

Garanzia esclusiva - Horizon Hobby, Inc., (Horizon) garantisce che i prodotti acquistati (il "Prodotto") sono privi di difetti relativi ai materiali e di eventuali errori di montaggio. Il periodo di garanzia è conforme alle disposizioni legali del paese nel quale il prodotto è stato acquistato. Tale periodo di garanzia ammonta a 6 mesi e si estende ad altri 18 mesi dopo tale termine.

limiti della garanzia

(a) La garanzia è limitata all'acquirente originale (Acquirente) e non è cedibile a terzi. L'acquirente ha il diritto a far riparare o a far sostituire la merce durante il periodo di questa garanzia. La garanzia copre solo quei prodotti acquistati presso un rivenditore autorizzato Horizon. Altre transazioni di terze parti non sono coperte da questa garanzia. La prova di acquisto è necessaria per far valere il diritto di garanzia. Inoltre, Horizon si riserva il diritto di cambiare o modificare i termini di questa garanzia senza alcun preavviso e di escludere tutte le altre garanzie già esistenti.
(b) Horizon non si assume alcuna garanzia per la disponibilità del prodotto, per l'adeguatezza o l'idoneità del prodotto a particolari previsti dall'utente. è sola responsabilità dell'acquirente il fatto di verificare se il prodotto è adatto agli scopi da lui previsti.
(c) Richiesta dell'acquirente – spetta soltanto a Horizon, a propria discrezione riparare o sostituire qualsiasi prodotto considerato difettoso e che rientra nei termini di garanzia. queste sono le uniche rivalse a cui l'acquirente si può appellare, se un prodotto è difettoso.

Horizon si riserva il diritto di controllare qualsiasi componente utilizzato che viene co-involto nella rivalsa di garanzia. Le decisioni relative alla sostituzione o alla riparazione avvengono solo in base alla discrezione di Horizon. Questa garanzia non copre dei danni superficiali o danni per cause di forza maggiore, uso errato del prodotto, negligenza, uso ai fini commerciali, o una qualsiasi modifica a qualsiasi parte del prodotto.

Questa garanzia non copre danni dovuti ad una installazione errata, ad un funzionamento errato, ad una manutenzione o un tentativo di riparazione non idonei a cura di soggetti diversi da Horizon. La restituzione del prodotto a cura dell'acquirente, o da un suo rappresentante, deve essere approvata per iscritto dalla Horizon.

Limiti di danno

Horizon non si riterrà responsabile per danni speciali, diretti, indiretti o consequenziali; perdita di profitto o di produzione; perdita commerciale connessa al prodotto, indipendentemente dal fatto che la richiesta si basa su un contratto o sulla garanzia. Inoltre la responsabilità di Horizon non supera mai in nessun caso il prezzo di acquisto del prodotto per il quale si chiede la responsabilità. Horizon non ha alcun controllo sul montaggio, sull'utilizzo o sulla manutenzione del prodotto o di combinazioni di vari prodotti. Quindi Horizon non accetta nessuna responsabilità per danni o lesioni derivanti da tali circostanze. Con l'utilizzo e il montaggio del prodotto l'utente acconsente a tutte le condizioni, limitazioni e riserve di garanzia citate in questa sede.

Qualora l'utente non fosse pronto ad assumersi tale responsabilità associata all'uso del prodotto, si suggerisce di restituire il prodotto intatto, mai usato e immediatamente presso il venditore.

Indicazioni di sicurezza

Questo è un prodotto sofisticato di hobbistica e non è un giocattolo. Esso deve essere manipolato con cautela, con giudizio e richiede delle conoscenze basilari di meccanica e delle facoltà mentali di base. Se il prodotto non verrà manipolato in maniera sicura e responsabile potrebbero risultare delle lesioni, dei gravi danni a persone, al prodotto o all'ambiente circostante. Questo prodotto non è concepito per essere usato dai bambini senza una diretta supervisione di un adulto. Il manuale del prodotto contiene le istruzioni di sicurezza, di funzionamento e di manutenzione del prodotto stesso. È fondamentale leggere e seguire tutte le istruzioni e le avvertenze nel manuale prima di mettere in funzione il prodotto. Solo così si eviterà un utilizzo errato e di preverranno incidenti, lesioni o danni.

Domande, assistenza e riparazioni

Il vostro negozio locale e/o luogo di acquisto non possono fornire garanzie di assistenza o riparazione senza previo colloquio con Horizon. questo vale anche per le riparazioni in garanzia. Quindi in tale casi bisogna interpellare un rivenditore, che si metterà in contatto subito con Horizon per prendere una decisione che vi possa aiutare nel più breve tempo possibile.

Manutenzione e riparazione

Se il prodotto deve essere ispezionato o riparato, si prega di rivolgersi ad un rivenditore specializzato o direttamente ad Horizon. il prodotto deve essere Imballato con cura. Bisogna far notare che i box originali solitamente non sono adatti per effettuare una spedizione senza subire alcun danno. Bisogna effettuare una spedizione via corriere che fornisce una tracciabilità e un'assicurazione, in quanto Horizon non si assume alcuna responsabilità in relazione alla spedizione del prodotto. Inserire il prodotto in una busta assieme ad una descrizione dettagliata degli errori e ad una lista di tutti i singoli componenti spediti. Inoltre abbiasmo bisogno di un indirizzo completo, di un numero di telefono per chiedere ulteriori domande e di un indirizzo e-mail.

Garanzia a riparazione

Le richieste in garanzia verranno elaborate solo se è presente una prova d'acquisto in originale proveniente da un rivenditore specializzato autorizzato, nella quale è ben visibile la data di acquisto. Se la garanzia viene confermata, allora il prodotto verrà riparato o sostituito. Questa decisione spetta esclusivamente a Horizon Hobby.

Riparazioni a pagamento

Se bisogna effettuare una riparazione a pagamento, effettueremo un preventivo che verrà inoltrato al vostro rivenditore. La riparazione verrà effettuata dopo l'autorizzazione da parte del vostro rivenditore. La somma per la riparazione dovrà essere pagata al vostro rivenditore. Le riparazioni a pagamento avranno un costo minimo di 30 minuti di lavoro e in fattura includeranno le spese di restituzione. Qualsiasi riparazione non pagata e non richiesta entro 90 giorni verrà considerata abbandonata e verrà gestita di conseguenza.

Attenzione: Le riparazioni a pagamento sono disponibili solo sull'elettronica e sui motori. Le riparazioni a livello meccanico, soprattutto per gli elicotteri e le vetture RC sono molto costose e devono essere effettuate autonomamente dall'acquirente.

Garanzia e Revisiona informazioni per i contatti

Paese di acquisto	Horizon Hobby	Indirizzo Telefono/Indirizzo e-mail
Germania	Horizon Technischer Service	Christian-Junge- -Straße 125337 Elmshorn Germany	[phone] [e-mail]

Informazioni di Servizio clienti

Paese di acquisto	Horizon Hobby	Indirizzo Telefono/Indirizzo e-mail
Germania	Horizon Hobby GmbH	Christian-Junge- -Straße 125337 Elmshorn Germany	[phone] [e-mail]

Informazioni sulla conformità per l'Unione Europea

Dichiarazione di conformità

(in conformità con ISO/IEC 17050-1)

No. HH2012011505

Prodotto(i): XP8000

Numero(i) articolo: SPMXP8000

Classe dei dispositivi: 1

Gli oggetti presentati nella dichiarazione sopra citata sono conformi ai requisiti delle specifi che elencate qui di seguito, seguendo le disposizioni della direttiva europea ARTT 1999/5/EC.

EN 301 489-1 V1.7.1: 2006

EN 301 489-17 V1.3.2: 2008

Firmato per conto di:

Horizon Hobby, Inc.

Champaign, IL USA

15/01/2012

Steven A. Hall

Vice Presidente

Operazioni internazionali e Gestione dei rischi

Horizon Hobby, Inc.

Istruzioni per lo smaltimento per gli utenti dell'Unione Europea

Questo prodotto non deve essere smaltito assieme ai rifiuti domestici. Al contrario, l'utente è responsabile dello smaltimento di tali rifiuti che devono

essere portati in un centro di raccolta designato per il riciclaggio di rifiuti elettrici e apparecchiature elettroniche. La raccolta differenziata e il riciclaggio di tali rifiuti provenienti da apparecchiature nel momento dello smaltimento aiuteranno a preservare le risorse naturali e garantiranno un riciclaggio adatto a proteggere il benessere dell'uomo e dell'ambiente. Per maggiori informazioni sui centri di raccolta, contattare il proprio ufficio locale, il servizio di smaltimento rifiuti o il negozio presso il quale è stato acquistato il prodotto.
