BEDIENUNGSANLEITUNG X-Plus 8 SPEKTRUM

X-Plus 8 Bedienungsanleitung

Alle Anweisungen, Garantien und anderen zugehörigen Dokumente können im eigenen Ermessen von Horizon Hobby, Inc. jederzeit geändert werden. Die aktuelle Produktliteratur finden Sie auf horizonhobby.com unter der Registerkarte „Support“ für das betreffende Produkt.

Spezielle Bedeutungen

Die folgenden Begriffe werden in der gesamten Produktliteratur verwendet, um auf unterschiedlich hohe Gefahrenrisiken beim Betrieb dieses Produkts hinzuweisen:

HINWEIS: Wenn diese Verfahren nicht korrekt befolgt werden, können sich möglicherweise Sachschäden UND geringe oder keine Gefahr von Verletzungen ergeben.

ACHTUNG: Wenn diese Verfahren nicht korrekt befolgt werden, ergeben sich wahrscheinlich Sachschäden UND die Gefahr von schweren Verletzungen.

WARNUNG: Wenn diese Verfahren nicht korrekt befolgt werden, ergeben sich wahrscheinlich Sachschäden, Kollateralschäden und schwere Verletzungen ODER mit hoher Wahrscheinlichkeit oberflächliche Verletzungen.

WARNUNG: Lesen Sie die GESAMTE Bedienungsanleitung, um sich vor dem Betrieb mit den Produktfunktionen vertraut zu machen. Wird das

Produkt nicht korrekt betrieben, kann dies zu Schäden am Produkt oder persönlichem Eigentum führen oder schwere Verletzungen verursachen. Dies ist ein hochentwickeltes Hobby-Produkt. Es muss mit Vorsicht und gesundem Menschenverstand betrieben werden und benötigt gewisse mechanische Grundfähigkeiten. Wird dieses Produkt nicht auf eine sichere und verantwortungsvolle Weise betrieben, kann dies zu Verletzungen oder Schäden am Produkt oder anderen Sachwerten führen. Dieses Produkt eignet sich nicht für die Verwendung durch Kinder ohne direkte Überwachung eines Erwachsenen. Versuchen Sie nicht ohne Genehmigung durch Horizon Hobby, Inc., das Produkt zu zerlegen, es mit inkompatiblen Komponenten zu verwenden oder auf jegliche Weise zu erweitern. Diese Bedienungsanleitung enthält Anweisungen für Sicherheit, Betrieb und Wartung. Es ist unbedingt notwendig, vor Zusammenbau, Einrichtung oder Verwendung alle Anweisungen und Warnhinweise im Handbuch zu lesen und zu befolgen, damit es bestimmungsgemäß betrieben werden kann und Schäden oder schwere Verletzungen vermieden werden.

Nicht geeignet für Kinder unter 14 Jahren. Dies ist kein Spielzeug.

GARANTIE REGISTRIERUNG

Registrieren Sie bitte Ihr Produkt unter www.spektrumrc.com/registration.

X-Plus 8 Bedienungsanleitung

Das X-Plus 8 Modul ist für eine Erweiterung von 8 Servos für Zusatzfunktionen (keine Ruder und Steuerfunktionen) wie zum Beispiel: Beleuchtung, Winden, Bombenabwurf, Einziehfahrwerke und vieles mehr entwickelt worden. Das X-Plus 8 ist kompatibel mit Spektrum X-Plus Sendern und Empfängern. Das X-Plus Modul bietet Ihnen die Möglichkeit die angeschlossenen Servos über zusätzliche Akkuanschlüsse mit Akkus und Schalter (separat erhältlich) unabhängig vom Empfänger zu versorgen. Das X-Plus Modul kann mit einem Jumper auch mit der Empfängerstromversorgung versorgt werden.

Eigenschaften

• 8 Kanal Erweiterung
• Duale Akkuanschlüsse
- Jumper Option bietet Möglichkeit auch die Empfängerstromversorgung zu verwenden
- Erlaubt Feinjustierung von 8 Servos in unkritischen Kontrollen (Beleuchtung, Winden, Fahrwerk Bombenabwurf etc..)

Anwendungen

Scale Modellbauer mit komplexen Luftfahrzeugen, Schiffen oder anderen Anwendungen im Funktionsmodellbau werden die einfache Programmierung des X-Plus 8 Modul mit der X-Plus kompatiblen AirWare Software sehr begrüßen. Der Modellbauer kann eine 2-fach, 3-fach oder Potentiometereinstellung über den Sender vornehmen. Nach Auswahl des Schalters oder Anschlusses erlaubt die AirWare Software eine individuelle Servoeinstellung jedes X-Pluskanals Weg (Travel Adjust), Sub Trim, Reverse oder Geschwindigkeit.

Spezifikationen

Typ: X-Plus Modul
Kanäle: 8
Abmessungen: 23 x 41 x 20mm
Gewicht: 11.9 g
Betriebsspannung: 3.5 bis 9.6V
Auflösung: 512
Kompatibilität: Alle X-Plus Sender und Empfänger

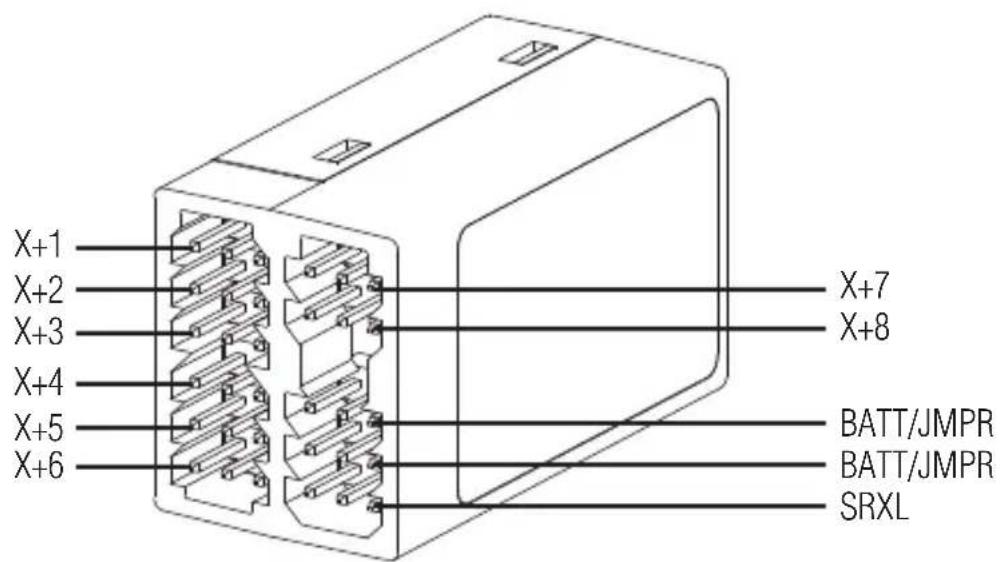

X+1 X+2 X+3 X+4 X+5 X+6 X+7 X+8 BATT/JMPR BATT/JMPR SRXL

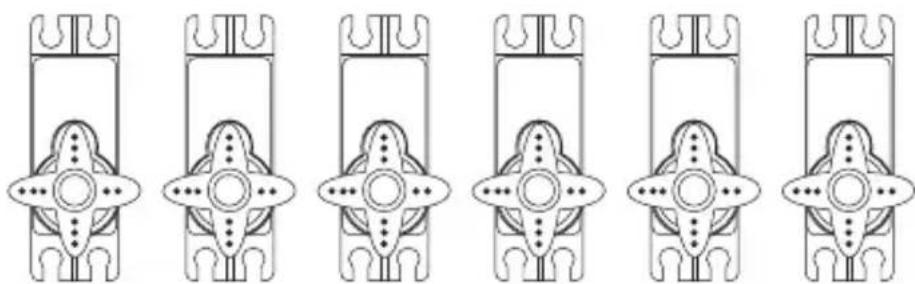

Einbau

In Verbrenner angetriebenen Luftfahrzeugen wickeln Sie das X-Plus Modul in Schaumstoff ein und befestigen Sie es mit Gummibändern oder Klettband. In Elektro angetriebenen Flugzeugen oder Hubschraubern verwenden Sie zur Befestigung geschäumtes doppelseitiges Klebeband.

Wenn Sie ein X-Plus Modul verwenden ist es empfohlen, dass Sie es so nah wie möglich am Empfänger platzieren. Verwenden Sie das Jumperkabel zur Stromversorgung des Modul verringert eine nahe Montage mögliche Leistungsverluste. Servoverlängerungen können mit jedem Servo verwendet werden, wir empfehlen ein 22 Gauge Kabel mit Goldkontaktsteckern.

Wird das Modul vom Empfänger über den SRXL Port mit Strom versorgt muß ein Power Jumper Stecker in einen der BATT/JMPR gesteckt werden.

Entnehmen Sie immer den Jumper wenn wenn Sie einen separaten Akku verwenden. Wird die die optionale separate Stromversorgung verwendet, kann das X-Plus Modul weg vom Empfänger nah an den angeschlossenen Servos montiert werden.

Anforderung an die Stromversorgung

Nicht ausreichende Stromversorgungen sind eine der Hauptursachen von Zwischenfällen während des Fluges. Einige der beeinflussenden Hauptkomponenten sind:

• Empfängerakkupack (Anzahl Zellen, Kapazität, Zelltyp, Ladezustand)
• BEC Leistung an den Empfänger
• Schalterkabel, Akkukontakte, Servokabel, Spannungsregler etc..

Das X-Plus Modul hat eine Mindestbetriebsspannung von 3,5 Volt. Es ist dringend empfohlen die Empfängerstromversorgung nach den folgenden Richtlinien zu testen.

Empfohlene Richtlinien zum Test der Empfängerstromversorgung

Sollten Sie eine fragwürdige Stromversorgung verwenden (mit kleinem oder altem Akku, einem Regler der evtl. zu wenig Leistung hat) führen Sie bitte den Test mit einem Voltmeter durch. Das Hangar 9 Voltmeter (HAN172) oder Spektrum Flight Log (SPM9549) sind dafür sehr gut geeignet.

Schließen Sie das Voltmeter bei eingeschalteten System an einem freien Servoausgang an und bewegen Sie die Servos. Geben Sie per Hand etwas Haltekraft auf die Servos und beobachten dabei die Voltangabe. Die Spannung (Volt) sollte auch bei stärkerer Last nicht unter 4.8 Volt fallen.

ACHTUNG: Stellen Sie bei dem Laden von NiMH Zellen bitte immer sicher, dass diese Zellen auch voll geladen sind. NiMH Akku die mit dem Delta Peak Ladeverfahren geladen werden neigen dazu einen falschen Peak Wert zu übermitteln = Akku trotz Ladeschluß nicht voll geladen. Wir empfehlen hier um ganz sicher zu gehen, Ladegeräte zu verwenden, die die geladene mA Menge anzeigen.

Garantie und Service Informationen

Garantiezeitraum: Exklusive Garantie Horizon Hobby Inc (Horizon) garantiert, dass das gekaufte Produkt (Produkt) frei von Material- und Montagefehlern ist. Der Garantiezeitraum entspricht den gesetzlichen Bestimmung des Landes, in dem das Produkt erworben wurde. In Deutschland beträgt der Garantiezeitraum 6 Monate und der Gewährleistungszeitraum 18 Monate nach dem Garantiezeitraum.

Einschränkungen der Garantie: (a) Die Garantie wird nur dem Erstkäufer (Käufer) gewährt und kann nicht übertragen werden. Der Anspruch des Käufers besteht in der Reparatur oder dem Tausch im Rahmen dieser Garantie. Die Garantie erstreckt sich ausschließlich auf Produkte, die bei einem autorisierten Horizon Händler erworben wurden. Verkäufe an dritte werden von dieser Garantie nicht gedeckt. Garantieansprüche werden nur angenommen, wenn ein gültiger Kaufnachweis erbracht wird. Horizon behält sich das Recht vor, diese Garantiebestimmungen ohne Ankündigung zu ändern oder modifizieren und widerruft dann bestehende Garantiebestimmungen.

(b) Horizon übernimmt keine Garantie für die Verkaufbarkeit des Produktes, die Fähigkeiten und die Fitness des Verbrauchers für einen bestimmten Einsatzzweck des Produktes. Der Käufer allein ist dafür verantwortlich, zu prüfen, ob das Produkt seinen Fähigkeiten und dem vorgesehenen Einsatzzweck entspricht.

(c) Ansprüche des Käufers – Es liegt ausschließlich im Ermessen von Horizon, ob das Produkt, bei dem ein Garantiefall festgestellt wurde, repariert oder ausgetauscht wird. Dies sind die exklusiven Ansprüche des Käufers, wenn ein Defekt festgestellt wird.

Horizon behält sich vor, alle eingesetzten Komponenten zu prüfen, die in den Garantiefall einbezogen werden können. Die Entscheidung zur Reparatur oder zum Austausch liegt nur bei Horizon. Die Garantie schließt kosmetische Defekte oder Defekte, hervorgerufen durch höhere Gewalt, falsche Behandlung des Produktes, falscher Einsatz des Produktes, kommerziellen Einsatz oder Modifikationen irgendwelcher Art aus.

Die Garantie deckt Schäden, die durch falschen Einbau, falsche Handhabung, Unfälle, Betrieb, Service oder Reparaturversuche, die nicht von Horizon ausgeführt wurden, aus. Rücksendungen durch den Käufer direkt an Horizon oder eine seiner Landesvertretung bedürfen der schriftlichen.

Schadensbeschränkung: Horizon ist nicht für direkte oder indirekte Folgeschäden, Einkommensausfälle oder kommerzielle Verluste, die in irgendeinem Zusammenhang mit dem Produkt stehen nicht verantwortlich, unabhängig ab ein Anspruch im Zusammenhang miteinem Vertrag, der Garantie oder der Gewährleistung erhoben werden. Horizon wird darüber hinaus keine Ansprüche aus einem Garantiefall akzeptieren, die über den individuellen Wert des Produktes hinaus gehen. Horizon hat keine Einfluss auf den Einbau, die Verwendung oder die Wartung des Produktes oder etwaiger Produktkombinationen, die vom Käufer gewählt werden. Horizon übernimmt keine Garantie und akzeptiert keine Ansprüche für in der folge auftretende

Verletzungen oder Beschädigungen. Mit der Verwendung und dem Einbau des Produktes akzeptiert der Käufer alle aufgeführten Garantiebestimmungen ohne Einschränkungen und Vorbehalte.

Wenn Sie als Käufer nicht bereit sind, diese Bestimmungen im Zusammenhang mit der Benutzung des Produktes zu akzeptieren, werden Sie gebeten, dass Produkt in unbenutztem Zustand in der Originalverpackung vollständig bei dem Verkäufer zurückzugeben.

Sicherheitshinweise: Dieses ist ein hochwertiges Hobby Produkt und kein Spielzeug. Es muss mit Vorsicht und Umsicht eingesetzt werden und erfordert einige mechanische wie auch mentale Fähigkeiten. Ein Versagen, das Produkt sicher und umsichtig zu betreiben kann zu Verletzungen von Lebewesen und Sachbeschädigungen erheblichen Ausmaßes führen. Dieses Produkt ist nicht für den Gebrauch durch Kinder ohne die Aufsicht eines Erziehungsberechtigten vorgesehen. Die Anleitung enthält Sicherheitshinweise und Vorschriften sowie Hinweise für die Wartung und den Betrieb des Produktes. Es ist unabdingbar, diese Hinweise vor der ersten Inbetriebnahme zu lesen und zu verstehen. Nur so kann der falsche Umgang verhindert und Unfälle mit Verletzungen und Beschädigungen vermieden werden.

Fragen, Hilfe und Reparaturen: Ihr lokaler Fachhändler und die Verkaufstelle können eine Garantiebeurteilung ohne Rücksprache mit Horizon nicht durchführen. Dies gilt auch für Garantiereparaturen. Deshalb kontaktieren Sie in einem solchen Fall den Händler, der sich mit Horizon kurz schließen wird, um eine sachgerechte Entscheidung zu fällen, die Ihnen schnellst möglich hilft.

Wartung und Reparatur: Muss Ihr Produkt gewartet oder repariert werden, wenden Sie sich entweder an Ihren Fachhändler oder direkt an Horizon. Packen Sie das Produkt sorgfältig ein. Beachten Sie, dass der Originalkarton in der Regel nicht ausreicht, um beim Versand nicht beschädigt zu werden. Verwenden Sie einen Paketdienstleister mit einer Tracking Funktion und Versicherung, da Horizon bis zur Annahme keine Verantwortung für den Versand des Produktes übernimmt.

Bitte legen Sie dem Produkt einen Kaufbeleg bei, sowie eine ausführliche Fehlerbeschreibung und eine Liste aller eingesendeten Einzelkomponenten. Weiterhin benötigen wir die vollständige Adresse, eine Telefonnummer für Rückfragen, sowie eine Email Adresse.

Garantie und Reparaturen: Garantieanfragen werden nur bearbeitet, wenn ein Originalkaufbeleg von einem autorisierten Fachhändler beiliegt, aus dem der Käufer und das Kaufdatum hervorgeht. Sollte sich ein Garantiefall bestätigen wird das Produkt repariert oder ersetzt. Diese Entscheidung obliegt einzig Horizon Hobby.

Kostenpflichtige Reparaturen: Liegt eine kostenpflichtige Reparatur vor, erstellen wir einen Kostenvoranschlag, den wir Ihrem Händler übermitteln. Die Reparatur wird erst vorgenommen, wenn wir die Freigabe des Händlers erhalten. Der Preis für die Reparatur ist bei Ihrem Händler zu entrichten. Bei kostenpflichtigen Reparaturen werden mindestens 30 Minuten Werkstattzeit und die Rückversandkosten in Rechnung gestellt. Sollten wir nach 90 Tagen keine Einverständniserklärung zur Reparatur vorliegen haben, behalten wir uns vor, das Produkt zu vernichten oder anderweitig zu verwerten.

Achtung: Kostenpflichtige Reparaturen nehmen wir nur für Elektronik und Motoren vor. Mechanische Reparaturen, besonders bei Hubschraubern und RC-Cars sind extrem aufwendig und müssen deshalb vom Käufer selbst vorgenommen werden.

Sicherheit und Warnungen: Als Anwender des Produktes sind Sie verantwortlich für den sicheren Betrieb aus dem eine Gefährdung für Leib und Leben sowie Sachgüter nicht hervorgehen soll. Befolgen Sie sorgfältig alle Hinweise und Warnungen für dieses Produkt und für alle Komponenten und Produkte, die Sie im Zusammenhang mit diesem Produkt einsetzen. Ihr Modell empfängt Funksignale und wird dadurch gesteuert. Funksignale können gestört werden, was zu einem Signalverlust im Modell führen würde. Stellen Sie deshalb sicher, dass Sie um Ihr Modell einen ausreichenden Sicherheitsabstand einhalten, um einem solchen Vorfall vorzubeugen.

Garantie und Service Kontaktinformationen

Land des Kauf	Horizon Hobby	Adresse Telefon/E-mail Adresse
Deutschland	Horizon Technischer Service	Christian-Junge-Straße 125337 Elmshorn, Deutschland	[phone] [e-mail]

Kundendienstinformationen

Land des Kauf	Horizon Hobby	Adresse Telefon/E-mail Adresse
Deutschland	Horizon Hobby GmbH	Christian-Junge-Straße 125337 Elmshorn, Deutschland	[phone] [e-mail]

Rechtliche Informationen für die Europäische Union

Anweisungen zur Entsorgung von Elektro- und Elektronik-Altgeräten für Benutzer in der Europäischen Union

Dieses Produkt darf nicht zusammen mit anderem Abfall entsorgt werden.

Stattdessen ist der Benutzer dafür verantwortlich, unbrauchbare Geräte durch Abgabe bei einer speziellen Sammelstelle für das Recycling von unbrauchbaren elektrischen und elektronischen Geräten zu entsorgen. Die separate Sammlung und das Recycling von unbrauchbaren Geräten zum Zeitpunkt der Entsorgung hilft, natürliche Ressourcen zu bewahren und sicherzustellen, dass Geräte auf eine Weise wiederverwertet werden, bei der die menschliche Gesundheit und die Umwelt geschützt werden. Weitere Informationen dazu, wo Sie unbrauchbare Geräte zum Recycling abgeben können, erhalten Sie bei lokalen Ämtern, bei der Müllabfuhr für Haushaltsmüll sowie dort, wo Sie das Produkt gekauft haben.

Konformitätserklärung gemäß Gesetz über Funkanlagen und Telekominikationseinrichtungen (FTEG):

Horizon Hobby GmbH Christian-Junge-Straße 1 25337 Elmshorn

erklärt das Produkt: XP8000, SPMXP8000 declares the product: XP8000, SPMXP8000 Geräteklasse: 1 equipment class: 1

den grundleegenden Andforderungen des §3 und den übrigen einschlägigen Bestimmungen des FTEG (Artikel 3 der R&TTE) entspricht. complies with the essential requirements of §3 and other relevant provisions of the FTEG (Article 3 of the R&TTE directive).

Angewendete harmonisierte Normen: Harmonized standards applied:

EN 301 489-1 V1.7.1: 2006 EN 301 489-17 V1.3.2: 2008

CE

Elmshorn, 15/01/2012

D=9.7*16

Steven A. Hall Geschäftsführer Managing Director

D.Schat

Birgit Schamuhn Geschäftsführerin Managing Director
