Caractéristiques	Détails
Type d'appareil	Équipement de mesure
Plage de mesure	Non spécifiée
Précision	Non spécifiée
Alimentation	Non spécifiée
Dimensions	Non spécifiées
Poids	Non spécifié
Utilisation	Conçu pour des mesures précises dans divers environnements
Maintenance	Vérifier régulièrement l'état des capteurs et des connexions
Sécurité	Utiliser conformément aux instructions du fabricant
Informations générales	Idéal pour les professionnels nécessitant des mesures fiables

FOIRE AUX QUESTIONS - Quaelis 16 ORIUM

Comment calibrer l'ORIUM Quaelis 16 ?

Pour calibrer l'ORIUM Quaelis 16, suivez les instructions dans le manuel d'utilisation. Assurez-vous d'utiliser des étalons de référence appropriés et de suivre les étapes de calibration spécifiques au type de mesure que vous effectuez.

Que faire si l'appareil ne s'allume pas ?

Vérifiez que l'appareil est correctement chargé ou que les piles sont installées. Si l'appareil ne s'allume toujours pas, essayez de le réinitialiser en retirant les piles pendant quelques minutes, puis remettez-les.

Comment interpréter les résultats affichés par l'ORIUM Quaelis 16 ?

Les résultats sont affichés en fonction des unités de mesure sélectionnées. Référez-vous au guide des utilisateurs pour comprendre chaque paramètre et les unités associées. Si vous avez des doutes, consultez un expert en métrologie.

Que faire si les mesures semblent inexactes ?

Vérifiez d'abord si l'appareil est bien calibré. Assurez-vous également que les capteurs sont propres et en bon état. Si le problème persiste, envisagez de contacter le service client pour un diagnostic plus approfondi.

L'ORIUM Quaelis 16 est-il résistant à l'eau ?

L'ORIUM Quaelis 16 n'est pas conçu pour être étanche. Évitez tout contact avec l'eau ou les environnements humides pour prévenir tout dommage.

Comment mettre à jour le firmware de l'appareil ?

Pour mettre à jour le firmware, connectez l'ORIUM Quaelis 16 à votre ordinateur via le port USB et suivez les instructions fournies sur le site web d'ORIUM pour télécharger et installer la dernière version du firmware.

Quelle est la durée de vie de la batterie de l'ORIUM Quaelis 16 ?

La durée de vie de la batterie dépend de l'utilisation. En général, une utilisation normale devrait permettre à la batterie de durer plusieurs heures. Pour prolonger la durée de vie, éteignez l'appareil lorsqu'il n'est pas utilisé.

Comment nettoyer l'ORIUM Quaelis 16 ?

Utilisez un chiffon doux et sec pour nettoyer l'extérieur de l'appareil. Évitez les produits chimiques agressifs ou les solvants qui pourraient endommager la surface.

Y a-t-il une garantie pour l'ORIUM Quaelis 16 ?

Oui, l'ORIUM Quaelis 16 est généralement couvert par une garantie de 2 ans. Consultez les détails de la garantie dans le manuel d'utilisation ou sur le site d'ORIUM.

MODE D'EMPLOI Quaelis 16 ORIUM

Importé par AIC International, 44980 Sainte Luce sur Loire, France

MESUREUR DE QUALITE DE L'AIR INTERIEUR

QUAELIS 16

Manuel d'utilisation

Merci de lire attentivement la notice du produit avant toute utilisation. Notice à conserver. Le mesureur de CO2 Quaelis 16 (référence 11334) a été conçu pour une utilisation intérieure uniquement.

Le dioxyde de carbone est un gaz inodore et incolore dont les sources sont diversos (gaz à effet de sorre, transport, fuel, chauffage...). Le dioxyde de carbone (CO2), naturellement présent dans l'atmosphère, est une molécule produite par l'organisme humain au cours de la respiration. Sa concentration dans l'air intérieur des bâtiments est liée à l'occupation humaine et au renouvellement d'air, et est un indicateur du niveau de confinement de l'air. C'est pourquoi la concentration en CO2 dans l'air intérieur est l'un des critères qui fondent la réglementation en matière d'aération des locaux. Les valeurs limites réglementaires ou normatives actuelles varient usuellement entre 800 et 1500 ppm. Elles s'appliquent aux bâtiments scolaires, bâtiments résidentiels et bureaux et n'ont pas de signification quant à la qualité sanitaire de l'air intérieur. Source : www.anses.fr

Importé par :

AIC International - 44980 Ste Luce sur Loire - France

Le mesureur de dioxyde de carbone (CO2) Quaelis 16 permet la mesure en continu et l'enregistrement du taux de CO2 et apporte une solution de prévention pratique comme visé à l'article 5.1 du décret n° 2015-1000 du 17 août 2015: 2012-14 relatif à la mesure des polluants de l'air intérieur dans les établissements recevant du public (ERP).

Art. 5. - 1. - La campagne de polluants est constituée d'une mesure en continu du dioxyde de carbone (CO2) effectuée sur une seule période, pendant la période de chauffage de l'établissement, si elle existe.

Le mesureur de CO2 Quaelis 16 ne peut se substituer aux méthodes décrites pour la surveillance de la qualité de l'air intérieur.

Caractéristiques Techniques :

• Mesure et affichage (écran LCD) du taux de concentration de dioxyde de carbone en ppm (partie par million), du taux d'humidité relative et de la température ambiante dans la pièce.
• Alimentation : batterie lithium rechargeable 2000 mAh 3.7V. Câble USB et adaptateur 230V (fournis).

Importé par :

AIC International - 44980 Ste Luce sur Loire - France

Plage de mesure	Concentration de CO2	De 0 à 9999 ppm
	Température	De -10°C à 70°C
	Taux d'humidité	De 0 à 99.9 % RH
Précision	Concentration de CO2	+/- 50 ppm +/- 3%
	Température	+/- 0.3°C
	Taux d'humidité	+/- 3%
Sensibilité/Résolution	Concentration de CO2	1 ppm
	Température	0.1°C
	Taux d'humidité	0.1%

Temps de réponse : 1 seconde.

Conditions d'utilisation : 0°C\~50°C, 0%\~85% sans condensation.

Conditions de stockage : -20°C\~60°C, 0%\~90% sans condensation.

Technologie : capteurs infrarouges non dispersif (NDIR). Système de calibrage automatique et manuel.

Réglages et Installation :

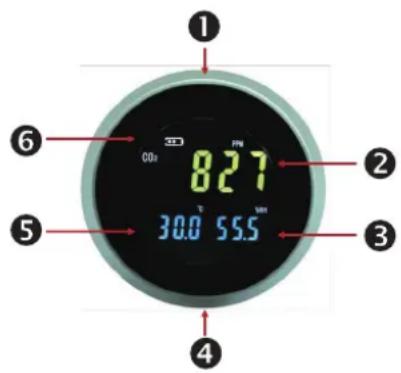

1 6 8:27 30.0 55.5 2 3 4

1 : Boutons de réglages.
2 : Affichage de la mesure du taux de concentration de CO2 en ppm de la pièce.
3 : Affichage du taux d'humidité relative de la pièce.
4 : Port micro USB de recharge de la batterie (sous le socle de pose).
5 : Affichage de la température ambiante de la pièce.
6 : Indicateur du niveau de batterie.

Fonctions des boutons de réglages :

C/°F ALM REC MODE

(

Fonctions ON/OFF pour allumer et éteindre le mesureur.

°C/°F

En mode veille : permet de changer l'affichage de l'unité de température (°C/°F).

°C/°F

En mode paramétrage : permet d'augmenter la valeur d'affichage de +1.

ALM

En mode veille : permet d'activer/ désactiver l'alarme.

En mode paramétrage : permet de sélectionner la valeur d'affichage vers la gauche.

▶

En mode paramétrage : permet de sélectionner la valeur d'affichage vers la droite.

-5-

Importé par :

AIC International - 44980 Ste Luce sur Loire - France

REC

Permet l'enregistrement des données.

En mode paramétrage : permet de diminuer la valeur d'affichage de -1.

MODE

En mode veille : permet de sélectionner le mode paramétrage.

En mode paramétrage : permet de valider et passer aux réglages suivants.

Sortir le produit de son emballage, vérifier que tous les accessoires sont inclus et suivre les instructions.

Etape 1 : Charger complètement la batterie.

Relier l'embout USB du câble dans l'adaptateur et brancher ce-dernier sur une prise électrique (230 V \~50 Hz) et l'extrémité du câble dans le port micro USB situé sous le produit (4). Dévisser le socle pour faciliter le branchement si nécessaire.

Importé par :

AIC International - 44980 Ste Luce sur Loire - France

Appuyer sur le bouton pour allumer le mesureur. Un décompte de 30 secondes est affiché sur l'écran pour le temps de préchauffage et d'adaptation de l'appareil.

Attention : Ne pas effectuer de réglages et ne pas utiliser le mesureur pendant le préchauffage.

L'indicateur de niveau de batterie (6) indique la progression du niveau de charge. Le délai de charge complète est de 5 heures environ (selon le mode d'alimentation utilisé).

Le transport et l'emballage de protection du produit nécessitent de placer le produit dans un endroit bien aéré pendant quelques minutes avant les réglages et l'utilisation afin de bien dégager les capteurs.

Les mesures s'affichent sur l'écran lorsque le décompte est terminé.

Mesures et indices de confort pour le CO2.

Afin de s'adapter aux besoins, à l'environnement de chaque utilisateur et aux différentes réglementations, le mesureur de CO2 Quaelis 16 permet de personnaliser le niveau de concentration de CO2 à partir duquel une alarme couleur visuelle apparaît et une alarme sonore se déclenche. Cela ne modifie pas le système de mesure.

Les indices de confort sont paramétrés par défaut selon les mesures suivantes :

• De 0 à 600 ppm. La mesure du taux de CO2 s'affiche en vert. L'air est bon.
• De 601 à 1199 ppm. La mesure du taux de CO2 s'affiche en jaune. Il est utile d'aérer la pièce.
• A partir de 1200 ppm. La mesure du taux de CO2 s'affiche en rouge. Il est nécessaire d'aérer la pièce.

Des valeurs supérieures à 2000 ppm peuvent entraîner des troubles des occupants de la pièce : il est recommandé de sortir de la pièce, aérer et mettre en place des actions.

Rappel : Le dioxyde de carbone est un gaz inodore et incolore dont les sources sont diverses (gaz à effet de serre, transport, fuel, chauffage...). Les risques selon l'exposition :

• Exposition légère : léger mal de tête, nausée, fatigue...
• Exposition moyenne : maux de tête lancinants, somnolence, confusion...
• Exposition extrême : perte de conscience...

Etape 2: Réglages des alarmes

Les valeurs et les codes couleurs indiqués précédemment sont paramétrés par défaut. Pour personnaliser les seuils de CO2 et les plages de couleurs correspondantes, suivre les étapes suivantes :

- Effectuer un appui long sur le bouton MODE (l'écran devient rapidement noir) et relâcher.

La valeur affichée correspond au seuil de valeur en CO2 à définir pour l'alarme visuelle jaune.

• Appuyer sur le bouton ▶ pour sélectionner le premier chiffre. Le chiffre sélectionné clignote.
• Pour augmenter la valeur du chiffre sélectionné, appuyer sur le bouton C/^ .
• Appuyer sur ▼ pour diminuer la valeur.
• Appuyer sur le bouton ▶ pour sélectionner les chiffres suivants et répéter les étapes précédentes.
• Pour revenir sur une valeur précédente appuyer sur le bouton ALM
• Effectuer un appui long (puis relâcher) sur le bouton MODE pour confirmer la valeur de l'alarme visuelle jaune et passer au paramétrage suivant.
• L'écran affiche le calendrier au format Mois/ Date et l'année. Procéder comme indiqué précédemment pour sélectionner et modifier les valeurs du calendrier.

Effectuer un appui long (puis relâcher) sur le bouton MODE pour confirmer le réglage du calendrier et passer au réglage de l'horaire.

- L'écran affiche l'horaire au format Minutes : Secondes et l'heure (au format 24H). Procéder comme indiqué précédemment pour sélectionner et modifier les valeurs de l'horaire.

Effectuer un appui long (puis relâcher) sur le bouton MODE :

La valeur affichée correspond au seuil de valeur en CO2 à définir pour l'alarme visuelle rouge et l'alarme sonore.

Procéder comme indiqué précédemment pour sélectionner et modifier la valeur de l'alarme sonore et visuelle rouge. Puis effectuer un appui long (puis relâcher) sur le bouton MODE pour confirmer et revenir à l'affichage normal.

Nous recommandons de ne pas dépasser 2000 ppm comme seuil de déclenchement de l'alarme sonore.

ATTENTION: Lors du paramétrage des seuils pour les alarmes visuelles jaune et rouge, la valeur de l'alarme visuelle rouge doit être supérieure à la valeur de l'alarme visuelle jaune.

Etape 3 : Activer/ désactiver l'alarme sonore.

En mode veille, appuyer sur le bouton ALM pour activer ou désactiver l'alarme sonore.

Le symbole apparaît au-dessus de l'affichage de la température. Cela confirme que l'alarme est activée. Si le symbole n'apparaît pas sur l'écran, cela indique que l'alarme sonore est désactivée.

ATTENTION : lorsque le son de l'alarme est désactivé, l'alarme sonore ne sera pas entendue (l'affichage visuel est maintenu). Il est conseillé de ne pas désactiver l'alarme. L'alarme sonore est disponible uniquement pour le dépasse-ment de la valeur de CO2 paramétrée pour l'alarme visuelle rouge.

Etape 4 : Sélection de l'unité de température.

Par défaut la température est affichée en Celsius (°C). En mode veille, appuyer sur le bouton ▲ ^°C/F pour afficher la température en Fahrenheit (°F).

Rappel des valeurs réglementaires disponibles pour l'interprétation des résultats dans le cadre de la surveillance de la Qualité de l'Air Intérieur (QAI) dans les ERP

(Etablissement Recevant du Public) :

Substances	Valeur-limite
Dioxyde de carbone CO2	Indice de confinement de niveau 5*

Indice de confinement pour les ERP : les résultats de mesure du CO2 en continu permettent de déterminer un indice de confinement. Pour le calculer, seules les valeurs de concentration de CO2 mesurées pendant la présence des enfants dans la salle sont prises en compte. L'indice va de 0 (aucun confinement) à 5 (confinement extrême). Un confinement élevé ou très élevé (4 ou 5) traduit une densité d'occupation importante associée à un renouvellement d'air insuffisant.

Si une source de polluants est présente dans la pièce, cela peut conduire à des niveaux de pollution très élevés.

Il est donc important de veiller à ce que l'utilisation de la pièce soit conforme au taux d'occupation prévu puis d'améliorer les conditions d'aération en procédant à des ouvertures plus fréquentes des fenêtres durant la période d'occupation. Lorsque la pièce est équipée d'un dispositif spécifique de ventilation, il convient de faire intervenir un spécialiste de la ventilation pour procéder à une inspection de l'installation.

*Un indice de confinement de 5 correspond à des pics de concentration en CO2 élevés supérieurs à 4 000 ppm (partie par million) et à des valeurs moyennes pendant l'occupation supérieures à 2 000 ppm.

Source : La surveillance de la qualité de l'air intérieur dans les lieux accueillant des enfants. Le rôle des collectivités locales et des gestionnaires de structures privées. Edité par le Ministère de l'Environnement, de l'Energie et de la Mer, 2016.

Source : Guide pratique pour une meilleure qualité de l'air dans les lieux accueillant des enfants, édité par le Ministère de la Transition Ecologique et Solidaire, 2017.

Etape 5 : Installer le logiciel.

Le mesureur Quaelis 16 permet l'enregistrement des mesures sur PC Windows. Permet jusqu'à 12700 enregistrements (autonomie jusqu'à 500 jours branché sur USB).

Télécharger le logiciel à l'adresse suivante.

Selon votre navigateur internet: copier puis coller le lien dans ce-dernier.

www.hestec.fr/documents/Setup%28EN%29.msi www.hestec.fr/documents/setup.exe

Installer le logiciel en suivant les étapes suivantes.

Double Cliquer sur « Setup » pour lancer l'installation. La première page d'accueil apparaît. Appuyer sur le bouton « Next ».

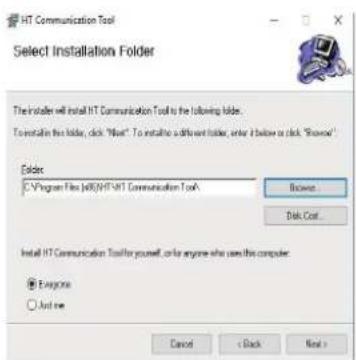

Appuyer sur « Browse » et sélectionner l'emplacement du dossier pour enregistrer le logiciel. Puis appuyer sur le bouton « Next ».

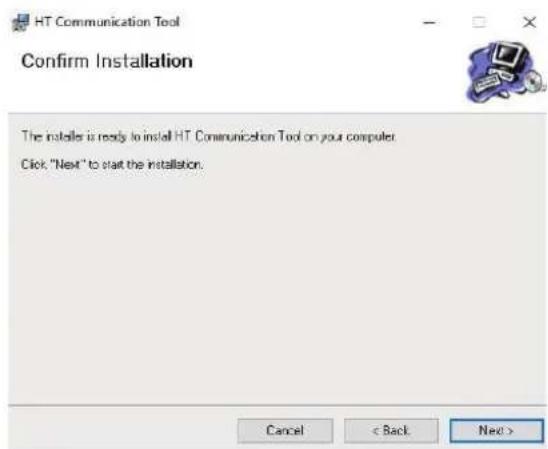

Appuyer sur « Next » pour finaliser. Lorsque la barre de progression est terminée, appuyer sur le bouton « Close ». Un raccourci a été créé sur le bureau de l'ordinateur : « HT Communication Tool ».

Etape 6 : Enregistrement des données.

S'assurer que le mesureur est allumé. Ce dernier doit être allumé (ON) pour permettre l'enregistrement des données.

Double cliquer sur l'icône du logiciel pour ouvrir ce-dernier (depuis le raccourci bureau ou dans la liste des programmes).

Relier et brancher le mesureur de CO2 au PC (avec le câble USB fourni).

Appuyer sur le bouton « CONNECT », l'icône située en haut à gauche ou dans le menu « Communication/Connect » : le mesureur de CO2 est automatiquement reconnu.

Procéder aux paramétrages des données à enregistrer avant de lancer l'enregistrement des données.

• 6.1 Appuyer sur « Set Param » ou Communication/Set Parameters. La fenêtre s'ouvre.
• 6.2 Renseigner les champs adresse (Address) en numérique, numéro du PC (Serial Number) et nom de l'enregistrement (Test name).
• 6.3 Indiquer le nombre total de relevés de valeurs à enregistrer (Total Records) et l'intervalle de temps entre chaque relevé (Interval). Sélectionner l'unité d'intervalle en secondes (Sec), Minutes (Min) ou heure (Hours). Le temps total d'enregistrement est automatiquement calculé et s'affiche sous « Interval ».
• 6.4 Dans l'onglet « Temperature Unit » sélectionner l'unité de température Celsius ou Fahrenheit.

• 6.5 Dans l'onglet « Temperature Alarm » indiquer le seuil de température minimale (Low) et maximale (High).

• 6.6 Dans l'onglet « Humidity Alarm » indiquer le seuil d'humidité minimale (Low) et maximale (High).

• 6.7 Dans l'onglet « CO2 Alarm » indiquer le niveau de concentration de CO2 à partir duquel l'alarme sonore se déclenche. Si un seuil différent a été déterminé de façon manuelle à l'étape 2, ce dernier ne sera pas conservé et la nouvelle valeur entrée avec le logiciel est prise en compte.
• 6.8 Sélectionner « Immediate ». Puis appuyer sur « OK ».
• 6.9 Valider sur « OK » lors de la dernière fenêtre qui indique que l'enregistrement commence (The meter is recording data).
• Sur l'écran du mesureur, « REC » apparaît à gauche au-dessus de la valeur de température de façon flash. L'intervalle du flash correspond à l'intervalle de temps paramétré à l'étape précédente (6.3).

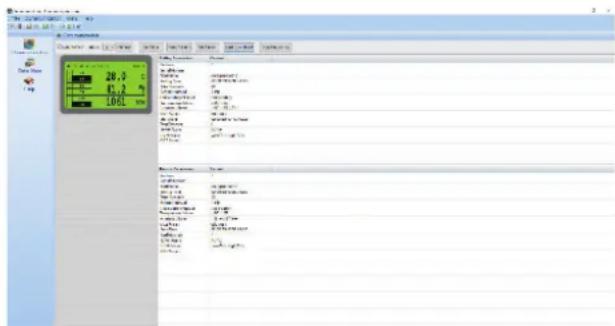

- L'écran du PC affiche ainsi un écran vert avec les valeurs mesurées en cours et un récapitulatif des paramètres sélectionnés pour l'enregistrement (à droite).

Les valeurs seuils non respectées s'affichent en noir sur l'écran vert (par exemple : si le seuil défini avec le logiciel pour le CO2 est 1200 ppm et que la mesure relevée est supérieure, le seuil de 1200 ppm est surligné en noir).

20.0 106L 106L 20.0 106L 106L 106L 106L 106L 106L 106L 106L 106L 106L 106L 106L 106L 106L 106L 106L 106L 106L 106L 106L 106 106 106 106 106 106 106 106 106 106 106 106 106 106 106 106 106 106 106 106 106 106 106 106 106 104 104 104 104 104 104 104 104 104 104 104 104 104 104 104 104 104 104 104 104 104 104 104 104 104 103 103 103 103 103 103 103 103 103 103 103 103 103 103 103 103 103 103 103 103 103 103 103 103 103 102

Exemple d'enregistrement : 10 relevés de mesures toutes les 1 minute dans la salle 1 sur le PC1 nommés Mesures (le temps total d'enregistrement est donc de 10 minutes).

La température minimum de 24°C et 30°C pour la maximum. Humidité minimum à 42% et 50% pour la maximum. Un taux de CO2 de 1200 ppm.

Attention : Le champ « Address » doit être en numérique. S'assurer que l'alarme sonore est activée. Les valeurs mini et maxi pour la température et l'humidité servent de seuils de références pour le graphique. Comme indiqué à l'étape 2 de la notice, l'alarme sonore est disponible uniquement pour le dépassement de la valeur rouge de CO2 paramétrée.

ATTENTION : Ne faire aucune action sur le logiciel lors de l'enregistrement ou ce dernier s'arrête. L'enregistrement est automatiquement arrêté à la fin du temps nécessaire aux mesure.

Etape 7 : Lorsque le temps est terminé, appuyer sur « Data Download » pour sauvegarder l'enregistrement des données. Appuyer sur OK lors du message.

Enregistrer le fichier (au format .HTRec) sur le PC. Le graphique des données s'affiche.

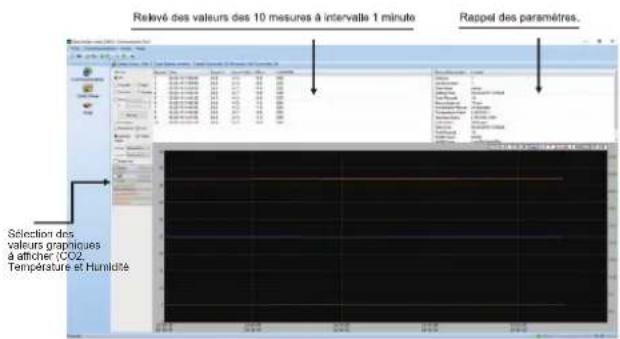

Relavé des valeurs des 10 mesures à intervalle 1 minute Rappel des paramètres... Selection des valeurs graphicales à afficher tCO2. Temperature et Humidité

Importé par :

AIC International - 44980 Ste Luce sur Loire - France

Pour visualiser les différents enregistrements :

- Appuyer sur « File/ Open » et sélectionner le fichier à visualiser.

Pour enregistrer au format Excel :

Après avoir ouvert le fichier, appuyer sur « File/ Export ». Nommer le fichier et enregistrer. Le fichier Excel comporte deux onglets : un onglet avec les mesures enregistrées (Data Record) et un onglet avec un rappel des paramètres sélectionnés pour l'enregistrement (Parameters).

Le message « Successfully Exported » apparaît. Valider sur OK.

Etape 8 : pour effectuer un enregistrement en mode nomade.

Répéter les étapes de 6 à 6.7 puis à l'étape 6.8 sélectionner « Manual » et cliquer sur OK. Débrancher le câble micro USB du mesureur. Placer le mesureur dans la pièce à mesurer et appuyer sur le bouton ▼

REC

Importé par :

AIC International - 44980 Ste Luce sur Loire - France

Lorsque le temps d'enregistrement est terminé, connecter le mesureur au logiciel comme indiqué à l'étape 6. Appuyer sur le bouton « CONNECT », le mesureur de CO2 est automatiquement reconnu. Puis répéter l'étape 7 pour le téléchargement des données enregistrées.

ATTENTION : S'assurer que la batterie du mesureur est chargée et que ce dernier ne s'éteint pas pendant le temps d'enregistrement paramétré. N'appuyer sur aucun bouton du mesureur pendant l'enregistrement.

ATTENTION : S'assurer que l'installation du mesureur de CO2 sera adaptée, ne gênera pas les déplacements et la sécurité des personnes.

Choisir un emplacement permettant aux capteurs de rester dégagés afin d'assurer le bon fonctionnement de l'appareil. Tenir éloigné de toutes sources directes de dioxyde de carbone, de source de produit liquide, de source de chaleur, de produit inflammable et de champs magnétiques. Maintenir le mesureur éteint (appuyer sur OFF) en cas de non utilisation prolongée.

Calibrer le mesureur:

Lorsque le mesureur affiche des valeurs figées ou erronées, il est nécessaire d'effectuer un calibrage :

1. S'assurer que la batterie du mesureur est bien chargée et que le mesureur est éteint.

2. Placer le mesureur à l'extérieur dans un environnement non pollué.

3. Appuyer et maintenir simultanément sur les boutons ◀ et ▶.

4. Puis appuyer sur le bouton Ⓔ (tout en maintenant les deux précédents boutons appuyés).

5. Relâcher le bouton ⏻ puis relâcher ensuite les boutons ◀ et ▶.

6. L'écran affiche 400 ppm.

7. Effectuer un appui court sur le bouton « MODE » : l'écran affiche 401 ppm pour confirmer que le processus de calibrage est en cours.

8. Maintenir le mesureur à l'extérieur pendant le calibrage et n'effectuer aucune action sur le mesureur.

9. Le processus de calibrage nécessite plusieurs minutes (environ 10 minutes).

10. Lorsque le calibrage est finalisé : l'écran affiche « 1 ». Cela signifie que le calibrage a bien été effectué. Appuyer sur le bouton « MODE » pour finaliser et sortir du process de calibrage.

Attention : Si l'écran affiche « 0 » après le délai de calibrage, cela signifie que ce-dernier n'a pas réussi.

Appuyer sur le bouton « MODE » pour sortir. Puis répéter les étapes 1 à 10. L'écran affiche « 0 » si l'environnement extérieur n'est pas stable en CO2 ou pollué.

Conditions d'utilisation et de sécurité :

Utiliser le mesureur de CO2 pour l'usage prévu.

Ne pas modifier la structure du produit et ne pas le réparer vous-même.

Ne pas utiliser d'autres connectiques que celles livrées avec le produit.

Le fabricant n'est pas responsable des dommages liés au produit en cas de mauvaise utilisation ou entretien.

Tenir hors de portée des enfants.

Résolutions des problèmes rencontrés :

Défauts constatés	Solutions / comment résoudre le pb
Le mesureur ne s'allume pas.	Vérifier que les branchements sont correctement effectués.Vérifier que le port USB utilisé (ordinateur, adaptateur sur prise secteur...) est alimenté.Appuyer sur le bouton ON.
L'alarme visuelle ne se déclenche pas.Les seuils de couleurs ne correspondent pas.	Respecter les paramétrages de l'étape 2.L'alarme visuelle jaune doit être paramétrée en premier.L'alarme visuelle rouge doit être paramétrée en dernier.La valeur de l'alarme rouge doit être supérieure à la valeur de l'alarme jaune.
L'alarme sonore ne se déclenche pas.	Respecter les paramétrages de l'étape 2: l'alarme sonore correspond au seuil de l'alarme rouge.Vérifier que le son de l'alarme n'est pas désactivé. Activer le son de l'alarme (étape 3).
La batterie ne se charge pas.	Vérifier que les branchements des ports USB et micro USB sont correctement effectués.Vérifier que le port USB utilisé (ordinateur, adaptateur sur prise secteur...) est alimenté.
Le logiciel ne reconnaît pas le mesureur.	Utiliser le câble fourni. Le mesureur doit être correctement allumé (position ON) pour être reconnu.Essayer les deux étapes suivantes :Allumer le mesureur et attendre que le temps de préchauffe soit terminé.Relier le câble USB et lancer le logiciel.Allumer le mesureur et attendre que le temps de préchauffe soit terminé.Lancer le logiciel. Puis relier le câble USB.
Les mesures ne sont pas enregistrées/sauvegardées.	Procéder à l'étape 6 pour paramétrer l'enregistrement.Bien respecter l'étape 7 afin de sauvegarder l'enregistrement.
Les mesures sont figées ou ne semblent pas correctes.	Eteindre le mesureur pendant quelques minutes puis l'allumer à nouveau et le placer à l'extérieur (sans sources de pollution) pendant 30 minutes afin de dégager les capteurs.Si l'affichage des mesures reste incorrect, effectuer un calibrage manuel du mesureur.

Importé par :

AIC International - 44980 Ste Luce sur Loire - France

Dans une démarche écologique, nous limitons l'impression papier des notices.

Cependant ces-dernières sont disponibles en multi langues en version numérique. Merci de flasher le QR code ou vous rapprocher de votre distributeur.

Notice 11334

NB : Les produits électriques ou électroniques en fin de vie peuvent avoir des effets sur l'environnement et sur la santé humaine. Ne les jetez pas avec vos déchets ménagers mais dans les lieux de collecte prévus à cet effet. Les piles ne doivent jamais être jetées ou incinérées mais mises au rebut conformément aux règlements locaux concernant les déchets chimiques. Ce produit est un produit conforme à la directive DEEE et ROHS ; lorsque vous mottoz cet appareil au rebut, respectez les lois ou réglementations locales

Importé par :

AIC International - 44980 Ste Luce sur Loire - France

INDOOR AIR QUALITY MONITOR

QUAELIS 16

User manual

Www.hestec.fr/documents/Setup%28in%29.msi Www.hestec.fr/documents/setup.exe
