MODE D'EMPLOI QUAELIS 14 ORIUM
Manuel d'utilisation
Merci de dire attentivement la notice du produit avant toute utilisation. Notice à conserver.
Le mesueur de CO2 Quaelis 14 (réference 11325) a été consq pour une utilisation interieure uniquement.
Le dioxyde carbone est un gaz inodore et incolore dont les sources sont diverses (gaz à effet de serre, transport, fuel, chauffage...).
Le dioxyde de carbone (CO2), naturellement present dans l'atmosphère, est une molécule produit par l'organisme human au cours de la respiration. Sa concentration dans l'air interieur des batiments est liée à l'occupation humaine et au renouvellement d'air, et est un indicateur du niveau de confinement de l'air. C'est pourquoit la concentration en CO2 dans l'air interieur est l'un des critères qui fondent la reglementation en matière d'aération des locaux. Les valeurs limites réglementaires ou normatives actuelles varient usually entre 1000 et 1500 ppm. Elles s'appliquent aux batiments scolaires, batiments résidentiels et bureaux et n'ont pas de signification quant à la qualité sanitaire de l'air interieur.
Le mesureur de dioxyde de carbone (CO2) Quaelis 14 permet la mesure en continu du taux de CO2 et apporte une solution de prévention pratique, ponctuelle et alternative au décret (visé à l'article 5.1 du décret n° 2015-1000 du 17 août 2015: 2012-14 relat à la mesure des polluants de l'air interieur dans les établissements reçvant du public (ERP).
Art. 5. - 1. - La campagne de polluants est constituée d'une mesure en continu du dioxyde de carbone (CO2) effectuee sur une seule pereiode, pendant la pereiode de chauffage de I'etablissement, si elle existe.
Le mesureur de CO2 Quaelis 14 a été créé pour surveiller et analyser en continu et en temps réel le taux de concentration en CO2 (dioxyde de carbone) ainsi que la température et l'humidité de la piece.
\section*{Caracteristiques techniques :}
Ecran LCD couleur.
- Mesure de CO2. Technologie : capteur NDIR.
- Affichage de l'heure, la température et le taux d'humidité interieur.
- Luminosité régable.
- Une alarme de réveil
- Alimentation : batterie rechargeable 500 mAh par cable USB adaptateur DC 5.0V (fourni).
| Plage de mesure | CO2 | De 400 à 5000 ppm |
| Température | De -9°C à +50°C | |
| Taux d'humidité | De 1% à 99% | |
| Précision | CO2 | +/- 50 ppm +/- 5% |
| Température | +/- 1% | |
| Taux d'humidité | +/- 2% | |
| Sensibilité/ résolution | CO2 | 1 ppm |
| Température | 1°C | |
| Taux d'humidité | 1% |
Sortir le produit de son emballage et vérifier que tous les éléments sont inclus.
Le transport et l'emballage de protection du produit nécessitant de placer le mesureur dans un endroit bien aérépendant 30 minutes avant utilisation afin de bien dégager les capteurs.

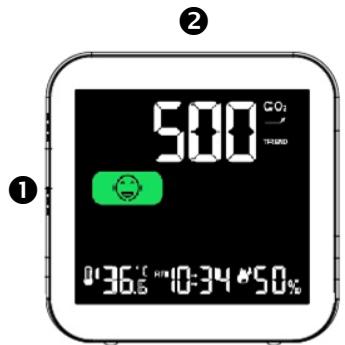

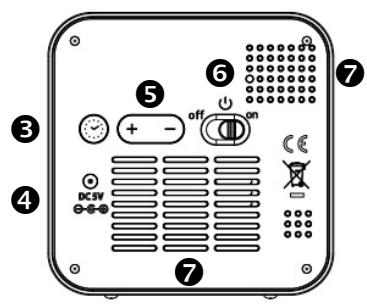

1: Affichage des informations.
2: Bouton tactile pour le rétroéclairage.
3: Bouton pour le menu des réglages et pour valider.
4: Port adaptateur de recharge de la batterie.
5:Bouton 一 + et -
6:Bouton《OFF》et《ON》
7: Emplacements des capteurs et ventilateurs.
Etape 1 : Charger la batterie.
Brancher l'embout du cable USB dans l'emplacement prévu (4) puis relier l'autre extrémité du cable dans un port USB alimenté (adaptateur USB/ 230V, ordinateur...).
Pour allumer le mesureur : placer le curseur (6) en position ON. L'écran s'allume rapidement et des bips sonores sont émis. Puis un décompte d'une minute s'affiche à l'écran pour le temps de chauffe et d'adaptation de l'appareil. ÀpRES ce délai l'ensemble des mesures s'affiche.
Attention : N'effectuer aucun réglage pendant le décompte. Le mesureur émet un léger bruit. Cela est normal et lié à la ventilation des capteurs lors de l'utilisation. Le bruit s'arrête lorsque le mesureur est étant.
Pendant la charge de la batterie, l'icone située au-dessus de l'heure indique la barre de progression de charge de la batterie puis s'estint lorsque la batterie est complètement chargée. L'autonomie du mesureur est d'environ 5 heures lorsque la batterie est complètement chargée (hors branchement USB). Le temps de charge de la batterie varie selon le mode d'alimentation USB utilisée. Nous recommendons de laisser le mesureur branché en USB pour permettre des mesures en continu.
Attention : Pour recharger la batterie, le mesureur doit être branché et en position ON. La batterie ne se recharge pas en position OFF.
Etape 2 : Placer le mesureur
Il est recommandé de placer le mesureur dans le salon, la chambre, une salle de réunion... sur un meuble etCHOISIR un emplacement permottant aux capteurs (7) de rester dégagés afin d'assurer le bon fonctionnement de l'appareil.
Idéalement placer le mesureur au centre de la pierce et au moins à une distance d'un mètre des parois ou du plafond de la pierce. Tenir éloigné de toute source directe de polluants, de produit liquide, de chaleur, de produit inflammable et de champs magnétiques.
Etape 3:Réglages et paramétrages.
Effectuer un appui long sur le bouton (3) jusqu'à ce que le format de l'heure 12H ou 24H clignote.
Sélectionner avec les touches « + » et « - » (5). Puis effectuer un appui court sur le bouton (3) pour valider et passer au paramétrage suivant.
L'heure clignote sélectionner avec les touches (5) appui sur (3) pour confirmer.
Les minutes clignotent selectionner avec les touches (5) appui sur (3) pour confirmer.
L'heure de l'alarme clignote sélectionner avec les touches (5) appui sur (3) pour confirmer.
Les minutes de l'alarme clignotent selectionner avec les touches (5) appui sur (3) pour confirmer.
Le format de l'unité de température clignote sélectionner ^ C ou ^ F avec les touches (5) appui sur (3) pour confirmer et sortir du mode des réglages.
Attention: Si pendant les réglages aucune touche n'est activée pendant 30 secondes, le mesureur sort du mode réglages et revient à l'écran d'affichage. Reprendre les réglages.
Lors de la selection du format 12H, l'écran affiche AM ou PM à côté de l'heure.
Pour activer/désactiver la fonction réveil : en mode affichage normal, (hors paramétrages) effectuer un appui court sur le bouton (3) : l'heure de l'alarme s'affiche pendant quelques secondes et l'icone apparait en haut à gauche au-dessus de l'heure pour confirmer que le réveil est bien activé.
Appuyer à nouveau sur (3) pour désactiver le réveil : l'icone ne s'affiche pas.
L'alarme sonne pendant une minute. Effectuer un appui sur le bouton (2) pour entrer en mode snooze (alarme à répétition toutes les 5 minutes) ou sur n'importe quel autre bouton pour arrêté l'alarme.
Etape 4 : Affichage et recommendations de CO2.
Comme indiqué, le dioxyde de carbone est un gaz inodore et incolore dont les sources sont diverses et les valeurs limites réglementaires ou normatives actuelles varientUsually entre 1000 et 1500 ppm.
Les risques varient selon l'exposition au CO2 :
- Exposition légère : léger mal de tête, nauseée, fatigue...
- Exposition moyenne : maux de tête lancinants, somnolence, confusion...
- Exposition extrême : perte de conscience...

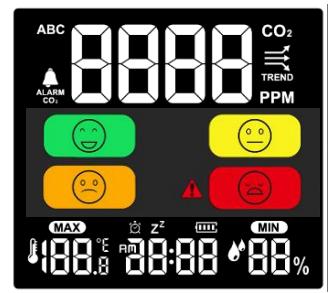

Ainsi les indices de comport pour le CO2, sont indiqués selon les mesures suivantes :
| Couleur | Smiley | CO2 (ppm) | Qualité de l'air |
| Vert | 400-600 | Excellent | |
| Jaune | 601-1000 | Bon | |
| Orange | 1001-1500 | Médiocre | |
| Rouge | 1501-2000 | Mauvais | |
| Rouge clignotant | >2000 | Critique |
Attention : il est recommendé d'aérer la piece régulièrement afin de重新veler l'air de cette-dernière.
Attention : le mesureur permet une plage de mesure jusqu'à 5000 ppm. Nous recommendons de ne pas dépasser 2000 ppm dans la pierce.
Le mesureur Quaelis permet d'indiquer la tendance en concentration de CO2 de la piece.
La tendance « TREND » s'affiche à droite de la mesure de concentration de CO2.
Si la concentration augmente de 100 ppm et plus, l'indicateur affiche
Si la concentration diminue de 100 ppm ou plus, l'indicateur affiche
Si la concentration ne varie pas au-delà de 100 ppm, l'indicateur affiche
Etape 5: Personnel l'alarme de CO2.
L'alarme sonore est paramétrée par défaut pour se déclencherès 1000 ppm.
Cependant, afin de s'adapter aux besoin et aux différentes réglementations, la mesure de déclenchement de l'alarme est personnalisable. Cela ne modifie pas le système de mesure.
En mode affichage normal, effectuer un appui long sur la touche « - » du bouton (5) jusqu'à ce que la valeur de CO2 clignote et l'icone ALARM CO2 apparaît.
Appuyer sur les boutons « + » et « - » pour augmenter ou diminuer la valeur de seuil de l'alarme de CO2. Appuyer sur le bouton (3) pour confirmer et revenir à l'affichage écran.
Attention : pour des raisons de sécurité, le seul de l'alarme pour le taux de concentration en CO2 ne peut être définir qu'entre 500 ppm et 3000 ppm uniquement.
Pour activer la fonction alarme du taux de CO2 : en mode affichage normal (hors paramétrage), effectuer un appui court sur le bouton « - » et l'icone applaît à gauche de la mesure du taux de CO2.
Effectuer à nouveau pour désactiver l'alarme de CO2.
Lorsque le seuil defini est dépasse, l'alarme sonne et l'icône clignote.
Etape 6 : Affichage des mini et des maxi.
Le mesureur Quaelis 14 permet de visualiser les valeurs mini et maxi enregistrées pour le CO2, la température et l'humidité.
En mode hors paramétrage, effectuer un appui court sur la touche « + » du bouton (5) → le symbole MAX (au-dessus de la température) s'affiche ainsi que l'ensemble des valeurs MAXI → appui sur « + » → MIN apparait (au-dessus du taux d'humidité) ainsi que l'ensemble des valeurs MINI → appui sur « + » pour revenir au mode affichage normal.
Pendant la visualisation des valeurs mini et maxi enregistrées, effectuer un appui long sur la touche « + » du bouton (5) pour réinitialiser. L'écran affiche « - - - - » pour confirmer.
Attention : lors de l'affichage des valeurs mini et maxi pour le CO2, le smiley n'apparait pas. Cela est normal. Le mesureur permet d'enregistrer les valeurs mini et maxi pendant 24H et les valeurs seront automatiquement effacées et réinitialisées tous les jours à 00 :00.
Réglage de la luminosité :
Le mesureur Quaelis permet de régler la luminosité sur 3 niveaux : appuyer successivement sur le bouton (2) pour augmenter ou diminuer la luminosité de l'écran.
Indicateur de batterie faible : lorsque la batterie est faible l'icone clignote et l'écran affiche « - - - - » et la luminosité de l'écran baisse automatiquement.
Fonction de calibrage :
Les capteurs peuvent s'user avec le temps et selon le taux de pollution : les mesures et la précision peuvent dériver. Pour éviter ce problème et assurer la précision des mesures, le mesureur Quaelis 14 dispose de la technologie ABC (Automatic Baseline Calibration) qui assure un calibrage automatique régulier de l'appareil.
Attention : Le Quaelis 14 est équipé de la technologie de calibrage ABC qui assure automatiquement le bon fonctionnement de l'appareil.
Si l'utiliseur souhaite proceder à un calibrage manuel, il est nécessaire de s'assurer que le mesureur est placé dans un environnement extérieur de 400 ppm pour effectuer ce process. Pour cela le mesureur doit être en position ON et la batterie doit être complètement chargée. Hors paramétrage, effectuer un appui long sur la touche « + » du bouton (5), « CAL » clignote. Appuyer sur le bouton (3) pour lancer le calibrage manuel.
Le calibrage peut durer jusqu'à 30 minutes. Ne pas étéindre le mesureur et n'effectuer aucun appui sur les boutons pendant le calibrage. Lorsque le calibrage est terminé, l'écran affiche à nouveau la mesure de taux de CO2.
Conditions d'utilisation et sécurité :
Utiliser le mesureur de qualité de l'air pour l'utilisation prévu.
Ne pas modifier la structure du produit et ne pas le réparer vous-même.
Ne pas utiliser d'autres connectiques que celles livrées avec le produit.
Le fabricant n'est pas responsable des dommages liés au produit en cas de mauvaise utilisation ou entretien.
Tenir hors de portée des enfants.
Entretien / sécurité :
Ne pas utiliser de produits d'entretien contenant des agents caustiques ou abrasifs et polluants.
Tenir éloigné de toutes sources directes de pollutants, de dioxyde de carbone, de source de produit liquide, de source de chaleur, de produit inflammable et de champs magnétiques.
Résolutions des problèmes rencontres :
| Défauts constatés | Solutions / comment résoudre le pb |
| Le mesureur ne s'allume pas. | Vérifier que la batterie est chargée et que le mesureur est en position ON. |
| Le mesureur ne charge pas. | Vérifier que le port USB est alimenté (ordinateur allumé, prise allumée...). Vérifier que le cable est correctement inséré dans l'emplacement prévu (4).Le mesureur doit être en position ON uniquement.Si le mesureur est en position OFF, la batterie ne charge pas. |
| L'heure n'est pas correcte. | Lorsque l'écran affiche « AM » ou « PM » cela signifie que l'heure est affichée au format 12H. Modifier le format dans les réglages. |
| Le réveil ne sonne pas. | Vérifier que l'alarme est activée. |
| La température semble élevée ou erronée. | Vérifier l'unité de température sélectionnée : Celsius (°C) ou Fahrenheit (°F) à l' étape 3. |
| L'alarme pour le CO2 ne sonne pas. | Vérifier la valeur définie pour l'alarme (étape 5).Vérifier que l'alarme n'est pas désactivée. Activer le son si nécessaire en appuyant sur le bouton dédié (étape 5). |
| Les mesures sont figées ou ne semble pas correctes. | Eteindre le moniteur pendant quelques minutes puis l'allumer à nouveau et le placer à l'extérieur (sans sources de pollution) pendant 30 minutes afin de dégager les capteurs. |
| Fonction de calibrage. | Le Quaelis 14 est équipé de la technologie de calibrage ABC qui assure automatiquement le bon fonctionnement de l'appareil. |
Dans une démarche ecologique, nous limitons l'impression papier des notices.
Cependant ces-dernières sont disponibles en multi langues en version numérique. Merci de flasher le QR code ou vous rapprocher de votre distributeur.
