Type de produit	Adaptateur multiport (hub USB-C)
Marque	Samsung
Modèle	EE-P5400
Dimensions (L x l x H)	Environ 10 x 4 x 1 cm
Poids	Environ 50 g
Matériau	Plastique ABS
Alimentation	USB-C Power Delivery (5 V/3 A ou supérieur) via chargeur externe (vendu séparément)
Ports	1 x HDMI (4K/60 Hz), 2 x USB-A 3.0 (5 Gbit/s), 1 x RJ45 Gigabit Ethernet, 1 x USB-C femelle (PD 3.0 jusqu'à 100 W)
Fonctions principales	Extension de connectivité pour appareils USB-C : sortie vidéo HDMI, transfert de données USB, accès réseau filaire, charge PD
Compatibilité	Appareils mobiles, PC, ordinateurs portables avec port USB-C (nécessite prise en charge du mode alternatif DisplayPort ou USB-C)
Contenu de la boîte	Adaptateur multiport uniquement ; chargeur et câble HDMI vendus séparément
Entretien et nettoyage	Débrancher avant nettoyage ; utiliser un chiffon doux et sec ; éviter les liquides et produits abrasifs
Sécurité	Utiliser uniquement des chargeurs et accessoires Samsung approuvés ; ne pas utiliser avec des appareils non conformes ; débrancher en cas de surchauffe
Réparabilité	Non réparable par l'utilisateur ; contacter le service après-vente Samsung en cas de panne
Garantie	Garantie légale de 2 ans en Europe ; couvre les défauts de fabrication

FOIRE AUX QUESTIONS - EE-P5400 SAMSUNG

Comment brancher l'adaptateur multiport Samsung EE-P5400 sur mon smartphone ?

Branchez le connecteur USB-C de l'adaptateur sur le port USB-C de votre smartphone. Connectez ensuite un chargeur PD au port USB-C femelle de l'adaptateur pour une alimentation optimale. Utilisez les ports disponibles (HDMI, USB-A, RJ45) selon vos besoins.

Puis-je utiliser l'adaptateur sans chargeur branché ?

Oui, mais certaines fonctions peuvent être limitées. La charge de l'appareil mobile ne sera pas assurée et le hub peut ne pas fonctionner correctement avec des périphériques gourmands en énergie. Il est recommandé de brancher un chargeur PD pour un usage complet.

Quelle est la résolution maximale prise en charge par le port HDMI ?

Le port HDMI supporte une sortie vidéo jusqu'en 4K à 60 Hz. Assurez-vous que votre téléviseur ou moniteur est compatible et utilisez un câble HDMI de qualité.

Puis-je connecter une clé USB et un disque dur en même temps ?

Oui, les deux ports USB-A fonctionnent simultanément et offrent un débit jusqu'à 5 Gbit/s. Veillez à ne pas dépasser 900 mA par port pour éviter les surcharges.

Comment utiliser la connexion Ethernet ?

Branchez un câble RJ45 au port Ethernet de l'adaptateur. Votre appareil hôte obtiendra automatiquement une connexion Gigabit Ethernet. Cette fonction est utile lorsque le Wi-Fi n'est pas disponible.

L'adaptateur charge-t-il mon téléphone ?

Oui, si vous branchez un chargeur PD sur le port USB-C femelle, l'adaptateur peut recharger votre téléphone via le même port USB-C. La vitesse de charge est limitée à la puissance délivrée par le chargeur (jusqu'à 100 W).

Que faire si l'adaptateur ne fonctionne pas ?

Débranchez tous les câbles, reconnectez-les solidement. Vérifiez que votre appareil hôte prend en charge le mode alternatif USB-C. Testez avec un autre chargeur et un autre périphérique. Si le problème persiste, contactez le SAV Samsung.

Puis-je utiliser l'adaptateur avec un iPad ou un MacBook ?

Oui, l'adaptateur est compatible avec tout appareil doté d'un port USB-C prenant en charge le mode alternatif. Consultez les spécifications de votre appareil pour vérifier la compatibilité. Certaines fonctions peuvent nécessiter une mise à jour logicielle.

Comment nettoyer l'adaptateur ?

Débranchez l'adaptateur avant tout nettoyage. Utilisez un chiffon doux, légèrement humide si nécessaire, pour essuyer la surface. N'utilisez pas de produits chimiques ou abrasifs. Évitez que de l'eau ne pénètre dans les ports.

L'adaptateur est-il garanti par Samsung ?

Oui, l'adaptateur est couvert par la garantie légale de conformité et la garantie constructeur Samsung. En cas de défaut, contactez votre revendeur ou le service après-vente Samsung. Conservez la preuve d'achat.

MODE D'EMPLOI EE-P5400 SAMSUNG

Avant toute utilisation

Veuillez lire attentivement ce mode d'emploi, afin de pouvoir utiliser votre appareil correctement et en toute sécurité.

• Les illustrations peuvent différer par rapport à l'aspect réel du produit. Les contenus peuvent faire l'objet de modifications sans préavis.
• Avant d'utiliser cet appareil, assurez-vous que l'appareil mobile à connecter est compatible.

Icônes utilisées dans ce mode d'emploi

Avertissement : situations susceptibles de vous blesser ou de blesser d'autres personnes

Attention : situations susceptibles d'endommager votre stylet ou d'autres appareils

Remarque : remarques, conseils d'utilisation ou informations complémentaires

Démarrage

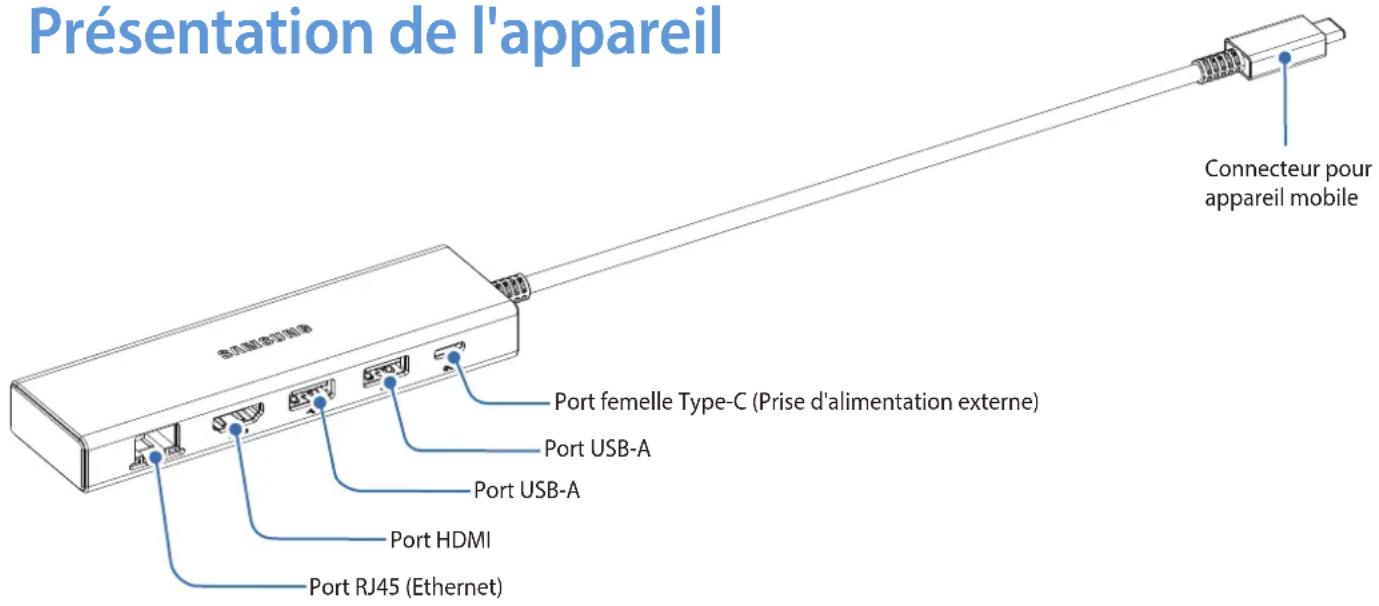

Contenu du coffret

Vérifiez que le coffret contient les éléments suivants :

- Appareil

• Les chargeurs sont vendus séparément.
• Les accessoires fournis avec l'appareil et tous ceux que vous trouverez chez votre revendeur peuvent différer en fonction de votre pays ou de votre opérateur.
• L'aspect et les spécifications du produit peuvent faire l'objet de modifications sans préavis.
• Vous pouvez acquérir des accessoires supplémentaires auprès de votre revendeur Samsung. Assurez-vous qu'ils sont compatibles avec l'appareil avant l'achat.
• Utilisez exclusivement des accessoires homologués par Samsung. L'utilisation d'accessoires non approuvés peut provoquer des problèmes de performance et des dysfonctionnements qui ne sont pas couverts par la garantie.
• La disponibilité de tous les accessoires peut faire l'objet de modifications qui dépendent entièrement du fabricant. Pour plus d'informations sur les accessoires disponibles, consultez le site web de Samsung.

Utiliser l'appareil

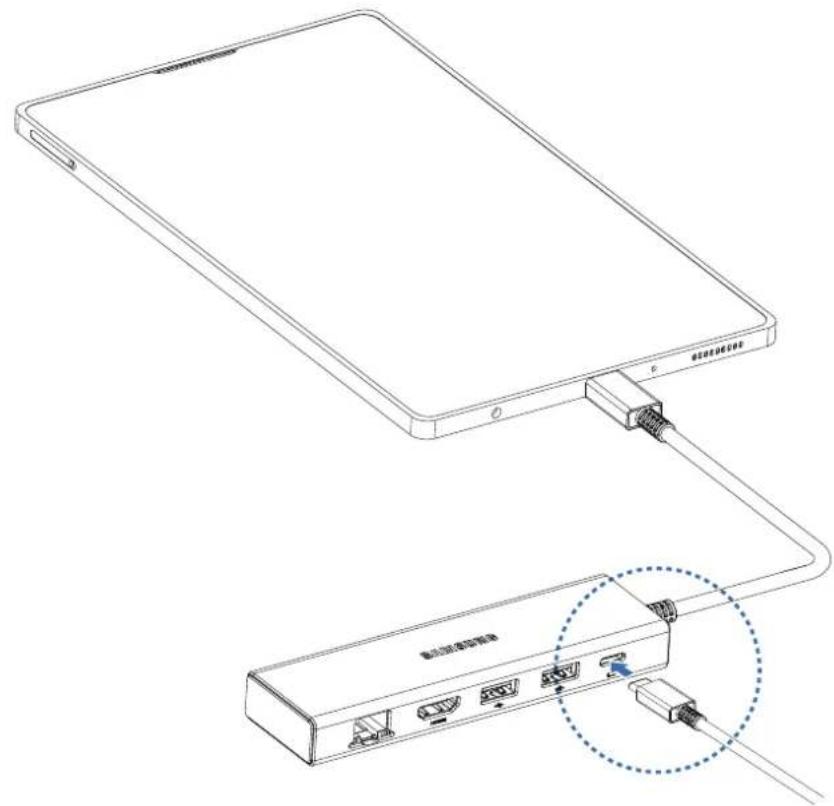

Connexion à un appareil mobile

1. Branchez le connecteur pour appareil mobile sur le connecteur à fonctions multiples de l'appareil mobile.

2. Connectez un chargeur à la prise d'alimentation externe de l'appareil et utilisez le port approprié à la fonction que vous souhaitez utiliser.

Utilisez uniquement des chargeurs approuvés par Samsung prenant en charge la fonction Power Delivery (5 V/3 A ou supérieur).

Lorsque vous connectez un périphérique autre que le chargeur au port USB-C femelle, le produit peut ne pas fonctionner correctement, selon le périphérique connecté.

• Si le chargeur n'est pas connecté, il peut y avoir des restrictions sur l'utilisation du produit.
• Vous pouvez charger l'appareil mobile en utilisant le chargeur (vendu séparément).
• Lorsque l'appareil mobile est connecté à l'adaptateur multi-ports, la consommation de la batterie augmente.
• Le chargement de l'appareil mobile via l'adaptateur multi-ports peut prendre plus de temps qu'un chargement direct.
• Pour économiser l'énergie, débranchez le chargeur lorsque vous ne l'utilisez pas. Le chargeur n'étant pas muni d'une touche Marche/Arrêt, vous devez le débrancher de la prise de courant pour couper l'alimentation. L'appareil doit rester à proximité de la prise lors du chargement.
• Le socle de prise de courant doit être installé à proximité du matériel et doit être aisément accessible.
• Il s'agit d'un hub Type-C 5-en-1 avec un port HDMI, deux ports USB-A, un port RJ45 et un port femelle Type-C, ce qui en fait une solution idéale pour étendre le port USB Type-C de l'hôte (PC/ordinateur portable/téléphone mobile, etc.), en particulier pour les hôtes ne disposant que d'un seul port Type-C. Ce hub peut produire en sortie des vidéos HDMI 4K/60 Hz maximum et, dans le même temps, transférer des données USB à un débit maximum de 5 Gbits/s. 2 ports USB-A vous permettent de connecter simultanément 2 périphériques USB. Le port RJ45 permet à l'hôte d'avoir accès à Gigabit Ethernet. En outre, le port femelle Type-C prend en charge PD 3.0 avec une charge PD de 100 W maximum ou il vous permet de connecter un périphérique USB Type-C
• Certaines fonctions peuvent ne pas fonctionner correctement si le chargeur n'est pas connecté lorsque l'adaptateur multi-ports est utilisé.
• Soyez conscient que si le logiciel du système d'exploitation n'est pas compatible lors de la connexion de votre smartphone à un dispositif de stockage externe, tel qu'un disque dur, il se peut que des données doivent être formatées. Samsung n'est pas responsable des pertes, y compris la perte de données, résultant d'une mauvaise utilisation des périphériques de stockage externes.

Connexion à un téléviseur HD

Utilisez le port HDMI de l'appareil pour visionner des vidéos et autres supports stockés sur l'appareil mobile via un téléviseur HD compatible.

1 Connectez un câble HDMI (vendu séparément) au port HDMI de l'adaptateur multi-ports et au téléviseur HD.

• Branchez le câble HDMI directement sur votre téléviseur HD. Si le câble n'est pas relié directement au téléviseur, les fichiers sont susceptibles de ne pas s'afficher correctement.
• Pour plus de détails au sujet de la connexion du câble HDMI, reportez-vous au mode d'emploi du téléviseur.

2 L'écran de l'appareil mobile s'affiche instantanément sur l'écran du téléviseur.

• Ne débranchez pas le chargeur quand vous utilisez l'adaptateur multi-ports. Les appareils connectés peuvent être reconnectés.
• Si votre téléviseur dispose de plusieurs ports HDMI, utilisez l'un de ces ports, sans distinction. Assurez-vous que le port HDMI correspondant est sélectionné dans les paramètres du téléviseur. Pour plus d'informations, consultez le mode d'emploi du téléviseur.
• Tout appel ou message entrant suspendra la lecture du contenu multimédia. La lecture redémarre une fois l'action terminée.

Connexion à un appareil USB

Connectez un appareil USB, comme une souris ou un clavier, au port USB de l'adaptateur multi-ports.

Ne connectez aucun autre appareil à l'exception d'un appareil USB (de moins de 5 V/900 mA). Dans le cas contraire, vous risqueriez d'endommager l'appareil.

Ne débranchez pas le chargeur quand vous utilisez l'adaptateur multi-ports. Cela risquerait d'entraîner une perte des données stockées sur l'appareil connecté.

Annexe

Dépannage

Avant de contacter un centre de service après-vente Samsung, veuillez essayer de mettre en œuvre les solutions suivantes. Il est possible que certaines situations ne s'appliquent pas à votre appareil.

L'adaptateur multi-ports ne fonctionne pas

Déconnectez l'appareil mobile et le chargeur de votre adaptateur multi-ports et réessayez de le connecter.
