Produkttyp	Multiportadapter (USB-C-hubb)
Märke	Samsung
Modell	EE-P5400
Mått (L x B x H)	Cirka 10 x 4 x 1 cm
Vikt	Cirka 50 g
Material	ABS-plast
Strömförsörjning	USB-C Power Delivery (5 V/3 A eller högre) via extern laddare (säljs separat)
Portar	1 x HDMI (4K/60 Hz), 2 x USB-A 3.0 (5 Gbit/s), 1 x RJ45 Gigabit Ethernet, 1 x USB-C hona (PD 3.0 upp till 100 W)
Huvudfunktioner	Anslutningsutökning för USB-C-enheter: HDMI-videoutgång, USB-dataöverföring, trådbunden nätverksåtkomst, PD-laddning
Kompatibilitet	Mobila enheter, PC, bärbara datorer med USB-C-port (kräver stöd för alternativt DisplayPort- eller USB-C-läge)
Förpackningens innehåll	Endast multiportadapter; laddare och HDMI-kabel säljs separat
Underhåll och rengöring	Koppla bort före rengöring; använd en mjuk, torr trasa; undvik vätskor och slipande rengöringsmedel
Säkerhet	Använd endast godkända Samsung-laddare och tillbehör; använd inte med icke-kompatibla enheter; koppla bort vid överhettning
Reparerbarhet	Ej reparerbar av användaren; kontakta Samsungs kundtjänst vid fel
Garanti	Lagstadgad 2-årsgaranti i Europa; täcker tillverkningsfel

Vanliga frågor - EE-P5400 SAMSUNG

Hur ansluter jag Samsung EE-P5400 multiportadaptern till min smartphone?

Anslut adapterns USB-C-kontakt till din smartphons USB-C-port. Anslut sedan en PD-laddare till adapterns USB-C-hona för optimal strömförsörjning. Använd tillgängliga portar (HDMI, USB-A, RJ45) efter behov.

Kan jag använda adaptern utan ansluten laddare?

Ja, men vissa funktioner kan vara begränsade. Mobilenheten laddas inte och hubben kanske inte fungerar korrekt med energikrävande enheter. Det rekommenderas att ansluta en PD-laddare för full användning.

Vilken är den högsta upplösning som HDMI-porten stöder?

HDMI-porten stöder videoutgång upp till 4K vid 60 Hz. Se till att din TV eller bildskärm är kompatibel och använd en högkvalitativ HDMI-kabel.

Kan jag ansluta ett USB-minne och en hårddisk samtidigt?

Ja, båda USB-A-portarna fungerar samtidigt och ger en hastighet på upp till 5 Gbit/s. Se till att inte överstiga 900 mA per port för att undvika överbelastning.

Hur använder jag Ethernet-anslutningen?

Anslut en RJ45-kabel till adapterns Ethernet-port. Din värdenhet får automatiskt en Gigabit Ethernet-anslutning. Denna funktion är användbar när Wi-Fi inte är tillgängligt.

Laddar adaptern min telefon?

Ja, om du ansluter en PD-laddare till USB-C-honan kan adaptern ladda din telefon via samma USB-C-port. Laddningshastigheten begränsas av laddarens effekt (upp till 100 W).

Vad gör jag om adaptern inte fungerar?

Koppla bort alla kablar, anslut dem ordentligt igen. Kontrollera att din värdenhet stöder USB-C alternativt läge. Testa med en annan laddare och en annan enhet. Om problemet kvarstår, kontakta Samsungs kundtjänst.

Kan jag använda adaptern med en iPad eller en MacBook?

Ja, adaptern är kompatibel med alla enheter med USB-C-port som stöder alternativt läge. Kontrollera din enhets specifikationer för kompatibilitet. Vissa funktioner kan kräva en programuppdatering.

Hur rengör jag adaptern?

Koppla bort adaptern före rengöring. Använd en mjuk trasa, lätt fuktad om nödvändigt, för att torka av ytan. Använd inte kemiska eller slipande rengöringsmedel. Undvik att vatten tränger in i portarna.

Omfattas adaptern av garanti från Samsung?

Ja, adaptern omfattas av lagstadgad garanti och Samsungs tillverkargaranti. Vid fel, kontakta din återförsäljare eller Samsungs kundtjänst. Spara köpbeviset.

BRUKSANVISNING EE-P5400 SAMSUNG

Läs denna handbok innan du använder enheten för att använda den på ett säkert och korrekt sätt.

• Bilderna kan skilja sig från den faktiska produkten. Innehållet kan ändras utan föregående meddelande.
• Innan du använder multiportadaptern måste du kontrollera att den mobila enheten du vill ansluta till är kompatibel med multiportadaptern.

Instruktionsikoner

Varning: situationer som kan leda till personskador för dig eller någon annan.

Aktsam: situationer som kan leda till skador på enheten eller annan utrustning.

Observera: kommentarer, användningstips eller tilläggsinformation.

Komma igång

Förpackningens innehåll

Kontrollera att förpackningen innehåller följande:

- Enhet.

• Laddare säljs separat.

- Förpackningens innehåll och tillgängliga tillbehör kan variera mellan olika länder och leverantörer.

- Tillbehör och specifikationer kan ändras utan föregående meddelande.

- Du kan köpa fler tillbehör hos din lokala Samsungåterförsäljare. Kontrollera att de är kompatibla med enheten före köpet.

- Använd endast tillbehör som har godkänts av Samsung. Om du använder tillbehör som inte är godkända kan detta orsaka prestandaproblem och funktionsfel som inte täcks av garantin.

- Tillgängligheten till tillbehören kan förändras, vilket beror helt och hållet på tillverkarna. Mer information om tillgängliga tillbehör finns på Samsungs webbplats.

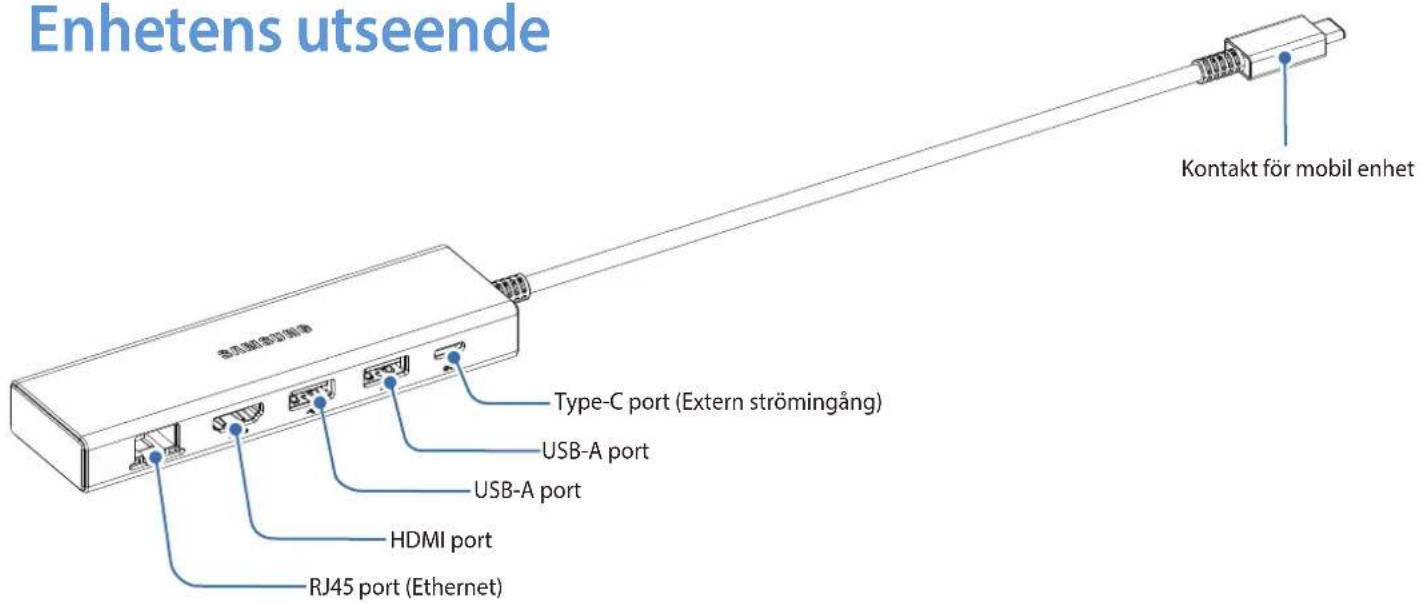

Enhetens utseende

Använda enheten

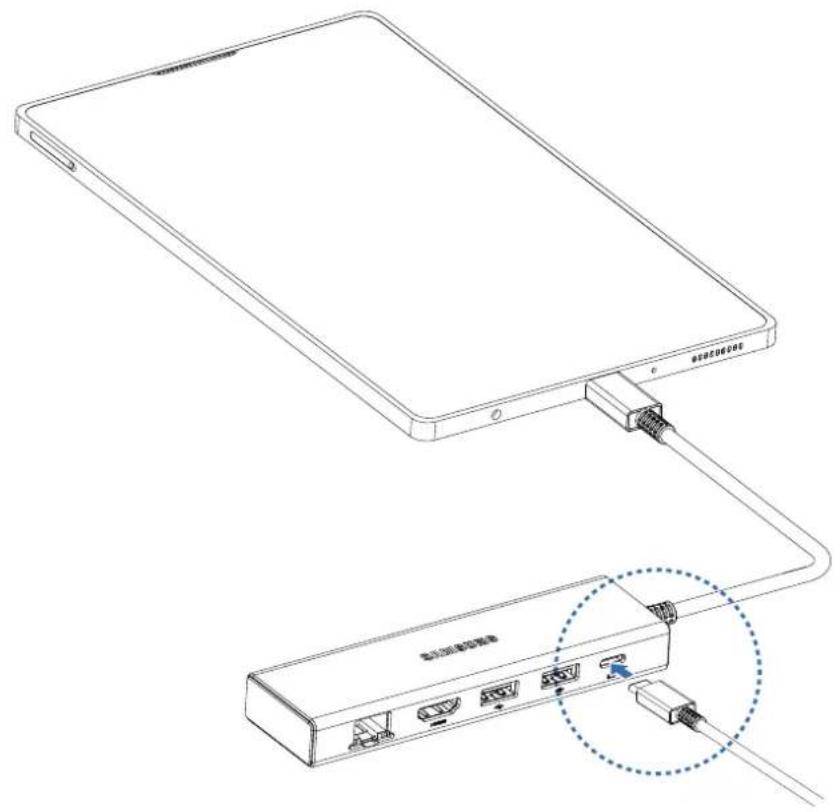

Ansluta till en mobil enhet

1 Anslut kontakten för den mobila enheten till flerfunktionsuttaget på den mobila enheten. 2 Anslut en laddare till den externa strömingången på multiportadaptern och använd varje port för den funktion som avses.

Använd endast laddare som är godkända av Samsung och som stöder Power Delivery-funktionen (5 V/3 A eller högre).

När du ansluter andra enheter utom laddaren till USB-C Female-porten kanske produkten inte fungerar som den ska beroende på den anslutna enheten.

• Om laddaren inte är ansluten kan det finnas begränsningar för användningen av produkten.
• Den mobila enheten kan uppdateras till den senaste programvaran.
• Du kan ladda den mobila enheten med laddaren (säljs separat).
• Strömförbrukningen från batteriet ökar när den mobila enheten är ansluten till multiportadaptern.
• Det kan ta längre tid att ladda den mobila enheten genom multiportadaptern än att ladda den direkt.
• Koppla ur laddaren när den inte används för att spara energi. Laddaren har ingen strömbrytare, så du måste koppla ur laddaren från eluttaget när den inte används för att undvika att slösa med ström. Laddaren ska vara nära eluttaget under laddningen och lätt att komma åt under laddningen.
• Detta är en Type-C 5-i-1-hubb med HDMI, 2 USB-A, RJ45 och Type-C honport, vilket ger en idealisk lösning för att utöka porten på en USB Type-C-värd (PC / Bärbar dator / mobiltelefon, etc.), speciellt för dem som har en enda Type-C-port. Denna hubb kan mata ut HDMI-video med max 4k / 60Hz och under tiden överföra USB-data med max 5 Gbps. 2 USB-A-portar låter dig ansluta 2 USB-enheter samtidigt. RJ45-porten gör det möjligt för värden att få tillgång till Gigabit Ethernet. Dessutom stöder Type-C-hona PD 3.0 med max 100W PD-laddning eller låter dig ansluta en USB Type-C-enhet.
• Vissa funktioner kanske inte fungerar fullt ut om laddaren inte är ansluten när multiportadaptern används.
• Observera att om operativsystemets programvara inte är kompatibel när du ansluter din smarttelefon till externa lagringsenheter, till exempel en hårddisk, kan den kräva att data formateras. Samsung tar inte ansvar för förluster, vilket omfattar dataförlust, om detta härstammar från felaktig användning av externa lagringsenheter.

Ansluta till en HD-TV

Med HDMI-porten på multiportadaptern kan du visa videor och andra medier som finns lagrade på den mobila enheten på en kompatibel HD-TV.

1 Anslut en HDMI-kabel (säljs separat) till HDMI-porten på multiportadaptern och på HD-TV:n.

• Anslut HDMI-kabeln direkt till HD-TV:n. Om den inte är direkt ansluten kanske media inte visas på rätt sätt.
• Mer information om hur du ansluter HDMI-kabeln finns i användarhandboken till TV:n.

2 Det som finns på den mobila enhetens skärm visas direkt på TV-skärmen.

• Koppla inte från laddaren när multiportadaptern används. De anslutna enheterna kan återanslutas.
• Om TV:n har flera HDMI-portar kan du använda vilken som helst av dem. Se till att rätt HDMI-port är vald i TV:ns inställningar. Mer information finns i användarhandboken till TV:n.
• Alla inkommande samtal eller meddelanden pausar medieuppspelningen. Uppspelningen startar igen när den avbrytande åtgärden är klar.

Ansluta till en USB-enhet

Anslut en USB-enhet, t.ex. en mus eller ett tangentbord, till USB-porten på multiportadaptern.

Anslut inte några andra enheter än en USB-enhet (mindre än 5 V/900 mA). Det kan skada enheten.

Koppla inte från laddaren när multiportadaptern används. Då finns en risk för förlust av data som finns lagrade på den anslutna enheten.

Bilaga

Felsökning

Innan du kontaktar ett Samsung-servicecenter bör du pröva med följande lösningar. Vissa situationer kanske inte är tillämpliga för din enhet.

Multiportadaptern fungerar inte

Koppla från den mobila enheten och laddaren från multiportadaptern och försök ansluta igen.

Behöver du hjälp eller har frågor, hänvisar vi till www.samsung.se.

Klicka på "SUPPORT" => "Hjälp & felsökning" och välj sedan produktgrupp och produkttyp

Alternativt ring vår kundsupport tfn: 0771-726786

Upphovsrätt

Upphovsrätt © 2021 Samsung Electronics

Den här handboken skyddas av internationell upphovsrättslagstiftning.

Ingen del av handboken får reproduceras, spridas, översättas eller överföras i någon form eller på något sätt, elektroniskt eller mekaniskt, inklusive fotokopiering, inspelning eller lagring i något system för att lagra och hämta information, utan föregående skriftligt tillstånd från Samsung Electronics.

Varumärken

• SAMSUNG och SAMSUNG-logotypen är registrerade varumärken som tillhör Samsung Electronics.
• Alla övriga varumärken och upphovsrätter tillhör respektive ägare.
