Tipo de produto	Adaptador multiporta (hub USB-C)
Marca	Samsung
Modelo	EE-P5400
Dimensões (C x L x A)	Aproximadamente 10 x 4 x 1 cm
Peso	Aproximadamente 50 g
Material	Plástico ABS
Alimentação	USB-C Power Delivery (5 V/3 A ou superior) via carregador externo (vendido separadamente)
Portas	1 x HDMI (4K/60 Hz), 2 x USB-A 3.0 (5 Gbit/s), 1 x RJ45 Gigabit Ethernet, 1 x USB-C fêmea (PD 3.0 até 100 W)
Funções principais	Extensão de conectividade para dispositivos USB-C: saída de vídeo HDMI, transferência de dados USB, acesso à rede com fio, carregamento PD
Compatibilidade	Dispositivos móveis, PCs, laptops com porta USB-C (requer suporte ao modo alternativo DisplayPort ou USB-C)
Conteúdo da embalagem	Apenas adaptador multiporta; carregador e cabo HDMI vendidos separadamente
Manutenção e limpeza	Desconectar antes de limpar; usar um pano macio e seco; evitar líquidos e produtos abrasivos
Segurança	Usar apenas carregadores e acessórios Samsung aprovados; não usar com dispositivos não conformes; desconectar em caso de superaquecimento
Reparabilidade	Não reparável pelo usuário; contatar o serviço pós-venda Samsung em caso de falha
Garantia	Garantia legal de 2 anos na Europa; cobre defeitos de fabricação

Perguntas frequentes - EE-P5400 SAMSUNG

Como conectar o adaptador multiporta Samsung EE-P5400 ao meu smartphone?

Conecte o conector USB-C do adaptador à porta USB-C do seu smartphone. Em seguida, conecte um carregador PD à porta USB-C fêmea do adaptador para alimentação ideal. Use as portas disponíveis (HDMI, USB-A, RJ45) conforme sua necessidade.

Posso usar o adaptador sem carregador conectado?

Sim, mas algumas funções podem ser limitadas. O carregamento do dispositivo móvel não será garantido e o hub pode não funcionar corretamente com periféricos que consomem muita energia. Recomenda-se conectar um carregador PD para uso completo.

Qual é a resolução máxima suportada pela porta HDMI?

A porta HDMI suporta saída de vídeo de até 4K a 60 Hz. Certifique-se de que sua TV ou monitor seja compatível e use um cabo HDMI de qualidade.

Posso conectar um pen drive e um disco rígido ao mesmo tempo?

Sim, as duas portas USB-A funcionam simultaneamente e oferecem taxa de transferência de até 5 Gbit/s. Certifique-se de não exceder 900 mA por porta para evitar sobrecargas.

Como usar a conexão Ethernet?

Conecte um cabo RJ45 à porta Ethernet do adaptador. Seu dispositivo host obterá automaticamente uma conexão Gigabit Ethernet. Essa função é útil quando o Wi-Fi não está disponível.

O adaptador carrega meu telefone?

Sim, se você conectar um carregador PD à porta USB-C fêmea, o adaptador pode recarregar seu telefone através da mesma porta USB-C. A velocidade de carregamento é limitada à potência fornecida pelo carregador (até 100 W).

O que fazer se o adaptador não funcionar?

Desconecte todos os cabos, reconecte-os firmemente. Verifique se seu dispositivo host suporta o modo alternativo USB-C. Teste com outro carregador e outro periférico. Se o problema persistir, entre em contato com o suporte da Samsung.

Posso usar o adaptador com um iPad ou MacBook?

Sim, o adaptador é compatível com qualquer dispositivo com porta USB-C que suporte o modo alternativo. Consulte as especificações do seu dispositivo para verificar a compatibilidade. Algumas funções podem exigir atualização de software.

Como limpar o adaptador?

Desconecte o adaptador antes de qualquer limpeza. Use um pano macio, levemente úmido se necessário, para limpar a superfície. Não use produtos químicos ou abrasivos. Evite que a água entre nas portas.

O adaptador tem garantia da Samsung?

Sim, o adaptador é coberto pela garantia legal de conformidade e pela garantia do fabricante Samsung. Em caso de defeito, entre em contato com seu revendedor ou com o serviço pós-venda da Samsung. Guarde o comprovante de compra.

MANUAL DE UTILIZADOR EE-P5400 SAMSUNG

Para garantir o uso seguro e adequado, leia este manual antes de usar o acessório.

• As imagens podem ser diferentes da aparência real do produto. O conteúdo pode ser alterado sem aviso prévio.
• Antes de usar o Adaptador multiportas, certifique-se de que o aparelho móvel ao qual você deseja conectar seja compatível com este Adaptador multiportas.

Ícones de instrução

Aviso: situações que podem causar ferimentos a você ou terceiros

Cuidado: situações que podem causar danos ao seu acessório ou a outros equipamentos

Aviso: notas, dicas de uso ou informações adicionais

Informações básicas

Conteúdo da embalagem

Verifique na caixa do produto os seguintes itens:

- Acessório

• Carregadores são vendidos separadamente.
• Itens fornecidos com o acessório e todos os acessórios disponíveis podem variar de acordo com a região ou provedor de serviço.
• As aparências e especificações estão sujeitas a alteração sem aviso prévio.
• Você pode comprar mais acessórios no seu revendedor Samsung local. Verifique se eles são compatíveis com o acessório antes de comprar.
• Use apenas acessórios aprovados pela Samsung. Usar acessórios não aprovados pode provocar problemas de desempenho e defeitos não cobertos pela garantia.
• A disponibilidade de todos os acessórios está sujeita a alteração, dependendo inteiramente das empresas fabricantes. Para obter mais informações sobre acessórios disponíveis, consulte o site da Samsung.

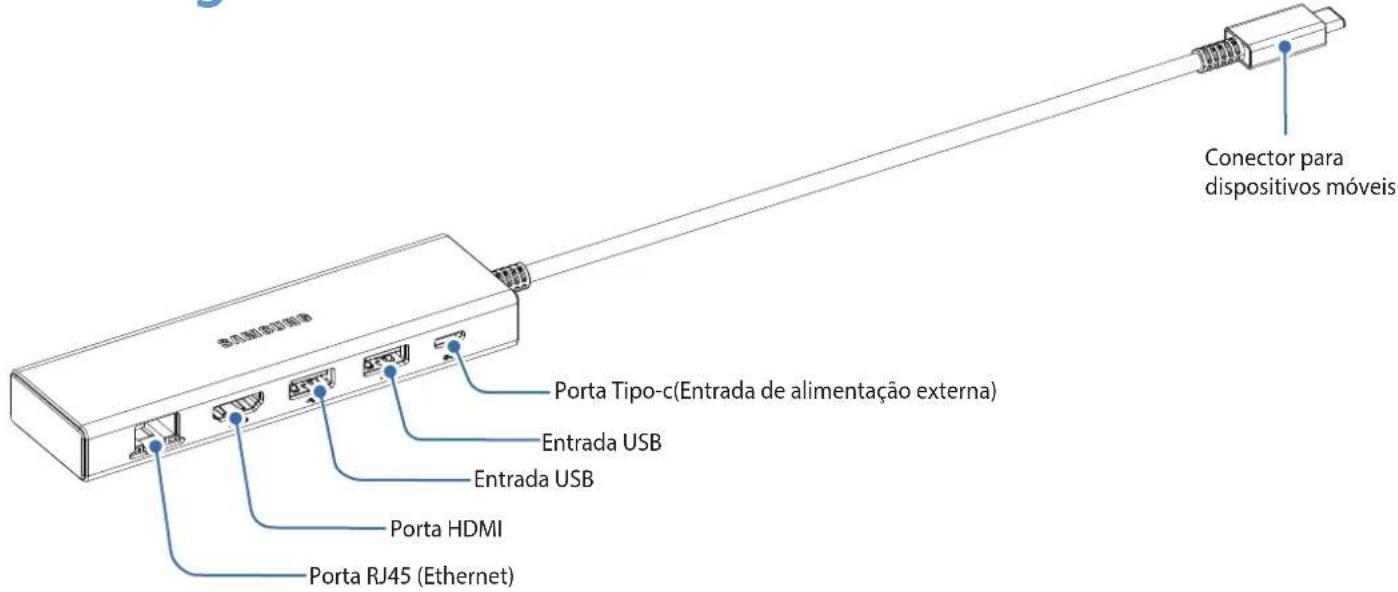

Visão geral do acessório

Utilizando o acessório

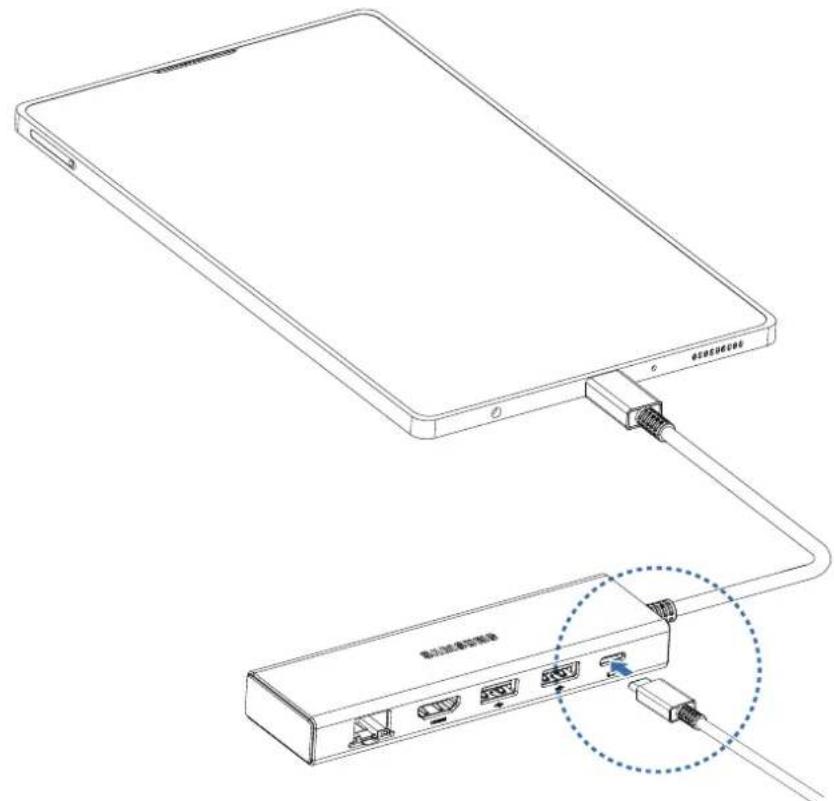

Conectar com um aparelho móvel

1. Conecte o conector do acessório ao conector multifuncional do aparelho móvel. 2. Conecte um carregador na entrada de alimentação externa no Adaptador multiportas e use as portas conforme a função indicada.

Use apenas carregadores aprovados pela Samsung compatíveis com carregamento rápido (5 V/3 A ou superior).

Ao conectar outros dispositivos, exceto o carregador, à porta USB-C fêmea, o produto pode não funcionar corretamente, dependendo do dispositivo conectado.

• Se o carregador não estiver conectado, pode haver restrições ao uso do produto.
• O aparelho móvel pode ser atualizado para o software mais recente.
• É possível carregar o aparelho móvel usando o carregador (vendido separadamente).
• Quando o aparelho móvel estiver conectado ao Adaptador multiportas, o consumo da bateria aumenta.
• Carregar o aparelho móvel por meio do Adaptador multiportas pode levar mais tempo do que o carregamento direto.
• Para economizar energia, desligue o carregador da tomada quando não estiver em uso. O carregador não possui um interruptor de liga e desliga, então você deve desconectar o carregador da tomada quando não estiver em uso para economizar energia. Durante o carregamento, o carregador deve permanecer próximo à tomada e facilmente acessível.
• Este concentrador 5 em 1 do tipo C com 1 porta HDMI, 2 portas USB-A, 1 porta RJ45 e 1 porta USB tipo C fêmea é a solução ideal para expandir a porta USB tipo C do anfitrião (PC/computador portátil/telemóvel, etc.), especialmente para anfitriões com uma única porta USB tipo C. Este concentrador pode transmitir vídeo HDMI com uma resolução máxima de 4K/60 Hz e transferir também dados por USB a uma velocidade máxima de 5 Gbps. As 2 portas USB-A permitem-lhe ligar 2 dispositivos USB em simultâneo. A porta RJ45 permite ao anfitrião aceder à Ethernet Gigabit. Além disso, a porta USB tipo C fêmea suporta PD 3.0 com uma velocidade máxima de carregamento PD de 100 W ou, em alternativa, permite-lhe ligar um dispositivo USB tipo C.
• Alguns recursos podem não funcionar corretamente se o carregador não estiver conectado enquanto estiver utilizando o Adaptador multiportas.
• Esteja ciente de que se o software do sistema operacional não for compatível ao conectar seu smartphone ao armazenamento externo, como um disco rígido, poderá ser necessário formatar os dados. A Samsung não se responsabiliza por perdas, incluindo perdas de dados, resultantes de mau uso dos dispositivos de armazenamento externos.

Conectar com uma HDTV

Use a porta HDMI do Adaptador multiportas para assistir a vídeos e outras mídias armazenadas no aparelho móvel por meio de uma HDTV compatível.

1 Conecte um cabo HDMI (vendido separadamente) na porta HDMI do Adaptador multiportas e na HDTV.

• Conecte o cabo HDMI diretamente na HDTV. Se não estiver conectado diretamente, a mídia pode não ser reproduzida corretamente.
• Para obter mais detalhes sobre como conectar o cabo HDMI, consulte o manual do usuário da TV.

2 A tela da TV exibirá instantaneamente o conteúdo da tela do aparelho móvel.

• Não desconecte o carregador enquanto estiver utilizando o Adaptador multiportas. Os dispositivos conectados poderão ser reconectados.
• Se a TV tiver várias portas HDMI, use qualquer uma. Verifique se a porta HDMI certa está selecionada nas configurações da TV. Para mais detalhes, consulte o manual do usuário da TV.
• Chamadas ou mensagens recebidas interrompem a reprodução. A mídia é reiniciada quando estas interrupções estiverem finalizadas.

Conectar com um dispositivo USB

Conecte um dispositivo USB, como um mouse ou um teclado, na porta USB do Adaptador multiportas.

Não conecte nenhum outro dispositivo que não seja um dispositivo USB (abaixo de 5 V/ 900 mA). Isto pode danificar o dispositivo.

Não desconecte o carregador enquanto estiver utilizando o Adaptador multiportas. A desconexão pode causar a perda dos dados armazenados no dispositivo conectado.

Solução de problemas

Introdução

Antes de entrar em contato com o Serviço Autorizado Samsung, siga a instrução abaixo. Algumas das situações podem não ser aplicáveis ao seu acessório.

O Adaptador multiportas não funciona

Desconecte o aparelho móvel e o carregador de seu Adaptador multiportas e tente a conexão novamente.

Direitos autorais

Direitos autorais © 2021 Samsung Electronics

Este manual está protegido por leis internacionais de direitos autorais.

Nenhuma parte deste manual pode ser reproduzida, distribuída, traduzida, ou transmitida sob qualquer forma ou por qualquer meio, eletrônico ou mecânico, como fotocópia, gravação ou armazenamento de qualquer sistema de armazenagem e recuperação, sem a prévia autorização por escrito da Samsung Electronics.

Marcas comerciais

• SAMSUNG e o logotipo da SAMSUNG são marcas registradas da Samsung Electronics.
• Todas as restantes marcas registradas são propriedade dos respectivos proprietários.
