MH60J76M21B - Hotte MIDEA - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Hotte aspirante
Débit d'air	600 m³/h
Nombre de vitesses	3 vitesses
Filtration	Filtres à graisse en aluminium, filtres à charbon (optionnels)
Éclairage	LED intégré
Niveau sonore	Max 65 dB
Dimensions	60 cm de large
Installation	Murale
Consommation énergétique	Classe énergétique A
Maintenance	Filtres lavables au lave-vaisselle, nettoyage régulier recommandé
Sécurité	Protection contre la surchauffe, interrupteur de sécurité
Accessoires inclus	Kit de montage, manuel d'utilisation
Garantie	2 ans

FOIRE AUX QUESTIONS - MH60J76M21B MIDEA

Comment nettoyer les filtres de la hotte MIDEA MH60J76M21B ?

Pour nettoyer les filtres, retirez-les délicatement de la hotte. Lavez-les à l'eau chaude savonneuse, rincez bien et laissez sécher complètement avant de les remettre en place.

Pourquoi ma hotte MIDEA ne s'allume-t-elle pas ?

Vérifiez si la hotte est correctement branchée et si l'interrupteur est en position 'on'. Assurez-vous également que le disjoncteur n'a pas sauté.

Quel est le niveau sonore de la hotte MIDEA MH60J76M21B ?

Le niveau sonore de cette hotte est de 60 dB à la vitesse maximale, ce qui est considéré comme relativement silencieux pour une hotte.

Comment installer la hotte MIDEA MH60J76M21B ?

Suivez le manuel d'installation fourni avec la hotte. Assurez-vous de fixer solidement la hotte au mur et de la raccorder correctement à la source d'alimentation électrique.

La hotte MIDEA MH60J76M21B émet une odeur de brûlé. Que faire ?

Cela peut être dû à des résidus de graisse sur les filtres ou le moteur. Nettoyez les filtres et vérifiez s'il y a des obstructions dans le conduit d'évacuation.

Est-ce que la hotte MIDEA MH60J76M21B peut être utilisée en mode recyclage ?

Oui, cette hotte peut être utilisée en mode recyclage si des filtres à charbon sont installés. Consultez le manuel d'utilisation pour les instructions d'installation des filtres.

Où puis-je trouver des pièces de rechange pour la hotte MIDEA MH60J76M21B ?

Vous pouvez trouver des pièces de rechange sur le site web de MIDEA ou chez des revendeurs agréés. Assurez-vous de vérifier la compatibilité des pièces.

Comment régler la vitesse de la hotte MIDEA MH60J76M21B ?

Vous pouvez régler la vitesse de la hotte à l'aide du panneau de commande situé sur le devant de l'appareil. Appuyez sur les boutons correspondants pour augmenter ou diminuer la vitesse.

MODE D'EMPLOI MH60J76M21B MIDEA

Merci d'avoir choisi Midea ! Avant d'utiliser votre nouveau produit Midea, veuillez lire attentivement ce manuel afin de vous assurer que vous savez comment utiliser les caractéristiques et fonctions de votre nouvel appareil en toute sécurité.

TABLE DES MATIÈRES

LETTRE DE REMERCIEMENT ....01

CONSIGNES DE SÉCURITÉ ......02

SPÉCIFICATIONS ....04

GÉNÉRALITÉS DU PRODUIT .....05

Les consignes de sécurité suivantes ont pour but de prévenir les risques ou les dommages imprévus résultant d'une utilisation dangereuse ou incorrecte de l'appareil. Veuillez vérifier l'emballage et l'appareil à l'arrivée pour vous assurer que tout est intact pour garantir un fonctionnement sûr. Si vous constatez un quelconque dommage, veuillez contacter le détaillant ou le revendeur. Veuillez noter que les modifications de l'appareil ne sont pas autorisées pour votre sécurité. Une utilisation involontaire peut entraîner des dangers et la perte des droits à la garantie.

Explication des symboles

	DangerCe symbole indique qu'il existe des dangers pour la vie et la santé des personnes en raison d'un gaz extrêmement inflammable.
	Avertissement de tension électriqueCe symbole indique qu'il existe un danger pour la vie et la santé des personnes en raison de la tension.
	AvertissementLe mot de signalisation indique un danger avec un niveau de risque moyen qui, s'il n'est pas évité, peut entraîner la mort ou des blessures graves.
	PrécautionLe mot de signalisation indique un danger avec un faible degré de risque qui, s'il n'est pas évité, peut entraîner des blessures mineures ou modérées.
	AttentionLe mot de signalisation indique une information importante (par exemple, un dommage matériel), mais pas un danger.
	Respecter les instructionsCe symbole indique qu'un technicien de service ne doit utiliser et entretenir cet appareil que conformément aux instructions d'utilisation.

Lisez attentivement ces instructions d'utilisation avant d'utiliser/de mettre en service l'unité et conservez-les à proximité immédiate du lieu d'installation ou de l'unité pour une utilisation ultérieure !

AVERTISSEMENT

• Les instructions d'utilisation s'appliquent à plusieurs versions de cet appareil. Par conséquent, il se peut que vous trouviez des descriptions de caractéristiques individuelles qui ne s'appliquent pas à votre appareil spécifique.
• Cet appareil n'est pas destiné à être utilisé par des personnes (y compris des enfants) ayant des capacités physiques ou mentales physiques ou mentales réduites, ou manquant d'expérience et de connaissances, à moins qu'une personne responsable de leur sécurité ne les ait supervisées ou instruites.
• Les enfants doivent être surveillés pour assurer qu'ils ne jouent pas avec l'appareil.
• Cet appareil peut être utilisé par des enfants à partir de 8 ans, des personnes ayant des capacités physiques, mentales ou sensorielles limitées, ainsi qu'un manque d'expérience ou de connaissances, uniquement si elles ont reçu au préalable des consignes concernant la sécurité de fonctionnement, si elles sont surveillées et à condition qu'elles comprennent les dangers inhérents à l'usage de cet appareil. (EN 60335-1 & EN 60335-2-31)
• Les enfants ne doivent pas jouer avec l'appareil. (EN 60335-1 & EN 60335-2-31)
• Le nettoyage et la maintenance ne doivent pas être effectués par des enfants sans surveillance. (EN 60335-1 & EN 60335-2-31)
• Si le câble d'alimentation est endommagé, ce câble doit être remplacé par le fabricant, son agent de service ou des personnes de qualification similaire pour éviter tout risque.
• Cet appareil est équipé d'une prise de terre à des fins fonctionnelles uniquement.
• La pièce doit être suffisamment ventilée lorsque la hotte est utilisée en même temps que des appareils brûlant du gaz ou d'autres combustibles (non applicable aux appareils qui ne font que rejeter l'air dans la pièce).
• Il y a un risque d'incendie si le nettoyage n'est pas effectué conformément aux instructions.
• Ne flambez pas sous la hotte.
• ATTENTION : Les parties accessibles peuvent devenir chaudes lorsqu'elles sont utilisées avec des appareils de cuisson.
• L'air ne doit pas être évacué dans un conduit utilisé pour l'évacuation des fumées d'appareils fonctionnant au gaz ou à d'autres combustibles (ne s'applique pas aux appareils qui ne font que rejeter l'air dans le local).
• La distance minimale entre la surface d'appui des récipients de cuisson sur la table de cuisson et la partie la plus basse de la hotte est de 650 mm.
• Les réglementations concernant l'évacuation de l'air doivent être respectées.
• L'appareil utilise 4 éléments de cuisson au maximum.
  Le fabricant ne sera pas tenu responsable des dommages résultant d'une installation incorrecte ou inadéquate.
• Vérifiez que la tension du réseau correspond à celle indiquée sur la plaque signalétique fixée sur la hotte.
• Pour les appareils de classe I, vérifiez que l'alimentation électrique domestique garantit une mise à la terre adéquate.

• Raccordez la hotte au conduit d'évacuation des fumées par un tuyau d'un diamètre minimum de 120 mm.

• Le chemin du conduit de fumée doit être le plus court possible.

• Ne raccordez pas la hotte aspirante aux conduits d'évacuation des fumées de combustion (chaudières, cheminées, etc.).
• Si les instructions d'installation de la table de cuisson à gaz spécifient une distance supérieure à celle indiquée ci-dessus, il faut en tenir compte.
• La hotte aspirante a été conçue exclusivement pour un usage domestique afin d'éliminer les odeurs de cuisine.
• N'utilisez jamais la hotte à d'autres fins que celles pour lesquelles elle a été conçue.
• Ne laissez jamais de flammes nues hautes sous la hotte lorsqu'elle est en fonctionnement.
• Réglez l'intensité de la flamme pour la diriger uniquement sur le fond de la poêle, en veillant à ce qu'elle n'engloutisse pas les parois.
• Les friteuses doivent être surveillées en permanence pendant leur utilisation : une huile surchauffée peut s'enflammer.
• La hotte et son filtre doivent être nettoyés régulièrement conformément aux instructions.
• Éteignez ou débranchez l'appareil de l'alimentation principale avant d'effectuer toute opération de maintenance.
• Nettoyez la hotte avec un chiffon humide et un détergent liquide neutre.

SPÉCIFICATIONS

Modèle du produit MH60J76M21B/MH90J76M21BB

Tension 220V-240V-/50Hz
Puissance nominale 46,5 W
Puissance d’éclairage 1,5 W
Puissance d’entrée du moteur 45 W
Diamètre du tube d’air 150 mm
Débit d’air 400 m	^3 /h
Bruit	≤60 dB(A)

GÉNÉRALITÉS DU PRODUIT

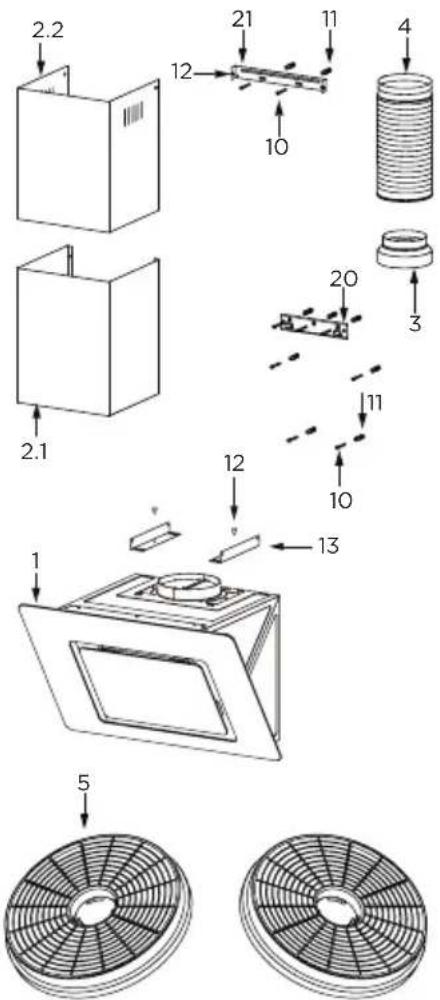

Composants

Réf. Qté. Composants du produit

11 Corps de la hotte, avec : Commandes, lumière, ventilateur, filtre.

2.1 1 Cheminée décorative inférieure (en option)

2.2 1 Cheminée décorative supérieure (en option)

4 1 Tuyau d'échappement

5 2 Filtre à charbon actif (en option)

Réf. Qté. Composants d'installation en option

10 7 Vis 5 x 50

11 7 Fiches murales

12 6 Vis 4,2 × 9,5

13 2 Support de montage

20 1 Support de fixation de la hotte (en option)

21.1 Support de fixation de la cheminée (0/1 en option)

Qté. Documentation

1 Manuel d'instructions

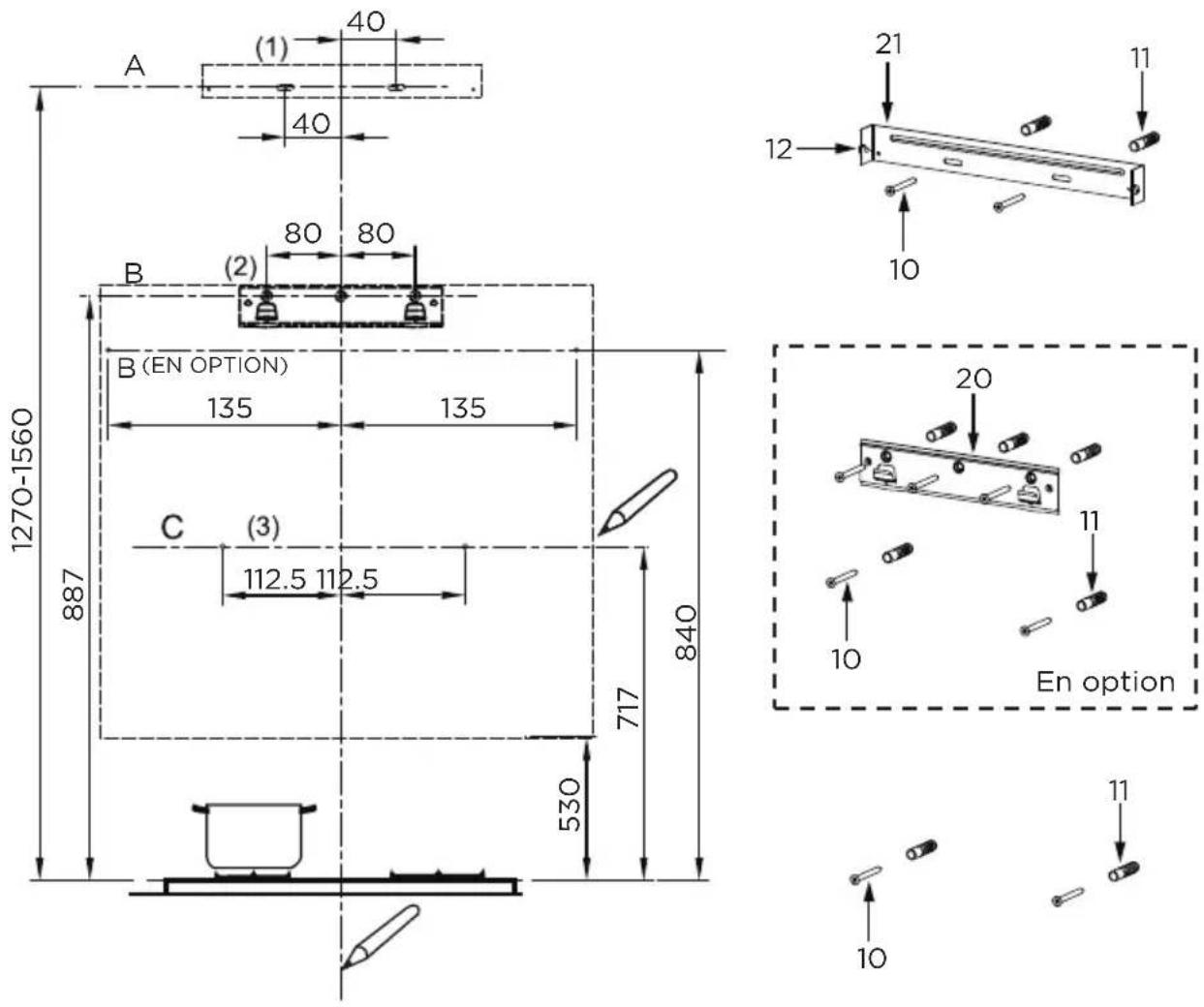

Perçage du mur et fixation du support

A (1) 40 40 B (2) 80 80 B (EN OPTION) 135 135 C (3) 112.5 112.5 717 887 530 1270-1560 840 10 21 12 11 10 20 11 En option 10 11 10

Dans un premier temps, procédez aux dessins suivants :

• Une ligne verticale jusqu'au plafond ou jusqu'à la limite supérieure, au centre de la zone dans laquelle la hotte doit être installée.
• Une ligne horizontale A à 1270 - 1560 mm au-dessus de la plaque de cuisson.
• Une ligne horizontale B à un minimum de 887 (840 en option) mm au-dessus de la plaque de cuisson.
• Une ligne horizontale C à un minimum de 717 mm au-dessus de la plaque de cuisson.

Points de marquage :

• Marquez un point (1) sur la ligne horizontale A, 40 mm à droite de la ligne de référence verticale.
• Répétez cette opération de l'autre côté, en vérifiant que les deux marques sont de niveau.
• Marquez un point (2) sur la ligne horizontale B, à 80 (135 en option) mm à droite de la ligne de référence verticale.
• Répétez cette opération de l'autre côté et sur la ligne de référence verticale, en vérifiant que les trois marques sont nivelées.
• Marquez un point (3) sur la ligne horizontale C, 112,5 mm à droite de la ligne de référence verticale.
• Répétez cette opération de l'autre côté, en vérifiant que les deux marques sont sur la même ligne horizontale.

Fixer les supports (en option) :

• Percez aux points marqués (1) (2) (3), en utilisant une mèche de 10 mm.
• Insérez les chevilles murales 11 dans les trous (1) (2) (3).
• Fixez le support de fixation de la hotte 20 avec 3 vis 10 (5 x 50) fournies avec la hotte.
• Fixez un support de fixation de la cheminée 21 avec 2 vis 10 (5 x 50) fournies avec la hotte.

Accrocher le corps de la hotte

• Ouvrez le panneau.
• Retirez le filtre à graisse métallique avec des poignées fournies.
• Accrochez le corps de la hotte au support 20.
• Mettez le corps de la hotte à niveau.

• Depuis l'intérieur du corps de la hotte, fixez les vis 10 aux chevilles 11 aux points (3).
  • Montez le filtre dans la hotte.
  • Fermez le panneau.

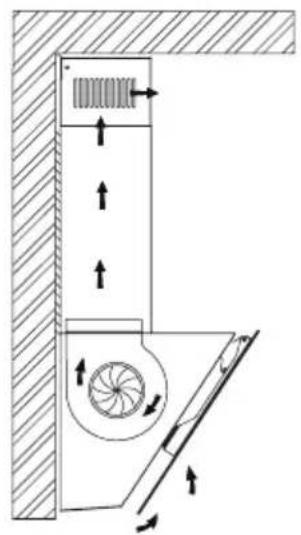

Choisir un mode de ventilation

Voici deux modes de ventilation, le mode extraction d'air et le mode de recirculation, avant l'installation, sélectionnez un mode.

En mode d'extraction d'air, l'air est évacué hors de la maison par un tuyau.

En mode de recirculation, l'air est purifié et évacué dans la maison par deux rangées de trous sur le couvercle décoratif réglable.

Remarque : Pour le mode de recirculation, il n'est pas nécessaire d'installer un tuyau, mais des filtres à charbon.

Lorsque le filtre à charbon est fixé, la puissance d'aspiration est réduite.

Mode de recirculation Mode d'extraction d'air

Connexions

Système d'échappement d'air en version canalisée

Lors de l'installation de la version canalisée, raccordez la hotte à la cheminée avec un tuyau flexible ou rigide 150 ou 120 mm, dont le choix est laissé à l'installateur.

• Pour installer un raccord d'échappement d'air 120 mm, in convient d'insérer la bride de réduction 3 sur la sortie du corps de la hotte.
• Fixez le tuyau 4 en position avec des colliers de serrage suffisants (non fournis).
  • Retirez les éventuels filtres à charbon.

φ150 9 φ120

La cheminée ne peut être installée qu'avec une hotte aspirante.

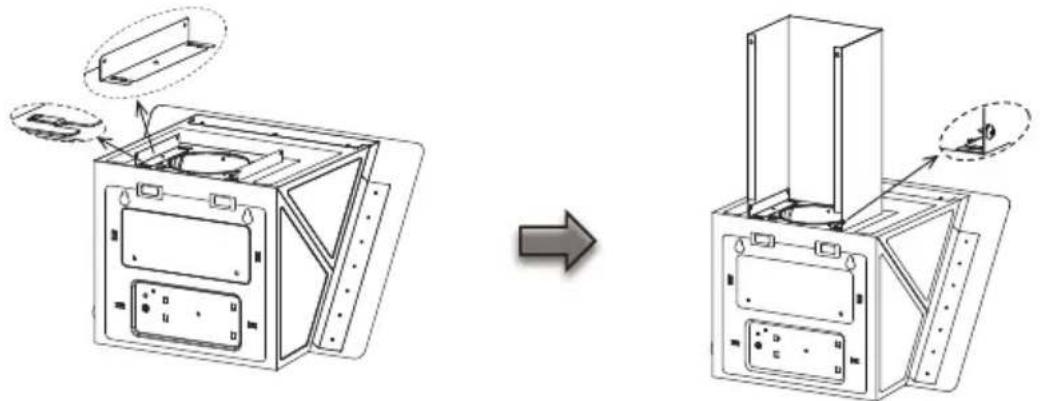

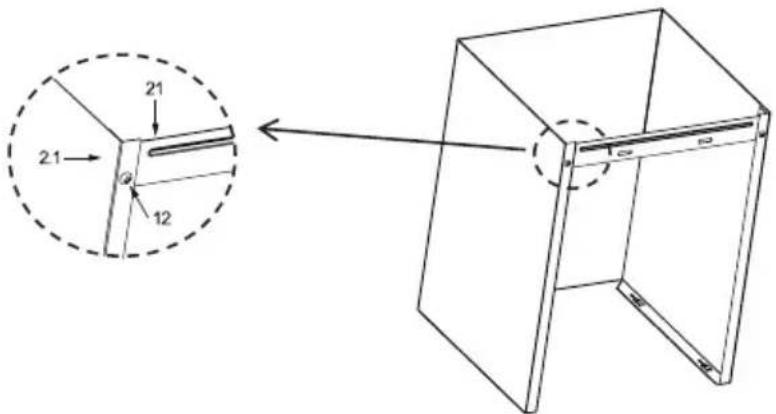

Cheminée décorative inférieure

- Fixez un support de fixation de cheminée 21 sur la cheminée décorative inférieure avec 2 vis 12 (4,2 x 9,5) fournies avec la hotte.

• Accrochez les supports 13 sur le corps de la hotte et fixez-les avec 2 vis 12 (4,2 x 9,5), en veillant à ce qu'ils soient bien positionnés.
• Élargissez légèrement les deux côtés de la cheminée inférieure et accrochez-les entre les supports 13, fixez la cheminée inférieure sur les supports 13 avec 2 vis 12 (4,2 x 9,5) fournies avec la hotte.

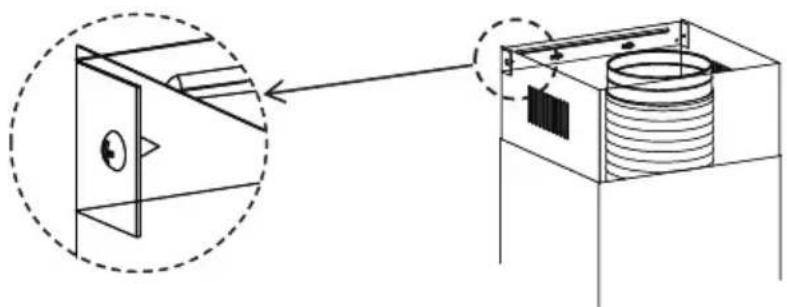

Cheminée décorative supérieure

• Élargissez légèrement les deux côtés de la cheminée supérieure et accrochez-les entre le mur et le support 21 qui est fixé sur la cheminée décorative inférieure.
• Fixez la cheminée supérieure sur le support 21 avec 2 vis 12 (4,2 x 9,5) fournies avec la hotte.

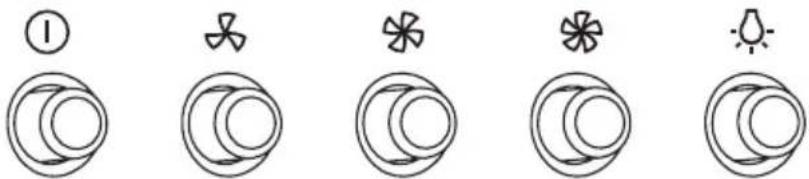

Réglage de la vitesse. (Pour certains modèles)

1	INTERRUPTEUR D'ARRÊT DU MOTEUR : Appuyez sur cet interrupteur pour arrêter le fonctionnement du moteur.
	INTERRUPTEUR DE VITESSE : Appuyez sur cet interrupteur, le moteur fonctionne à BASSE vitesse.
	INTERRUPTEUR DE VITESSE : Appuyez sur cet interrupteur, le moteur fonctionne à MOYENNE vitesse.
	INTERRUPTEUR DE VITESSE : Appuyez sur cet interrupteur, le moteur fonctionne à HAUTE vitesse.
	INTERRUPTEUR MARCHE/ARRÊT D'ÉCLAIRAGE : Appuyez sur cet interrupteur pour allumer les lumières, et appuyez à nouveau pour les éteindre.

NETTOYAGE ET ENTRETIEN

Filtres à graisse

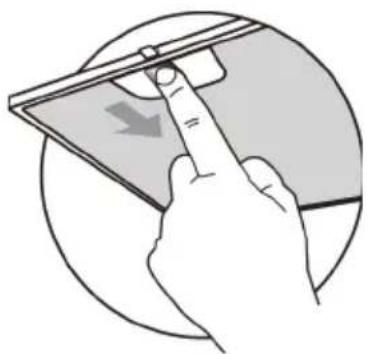

NETTOYAGE DES FILTRES À GRAISSE AUTOPORTANTS EN MÉTAL

- Les filtres doivent être nettoyés tous les 2 mois de fonctionnement, ou plus fréquemment en cas d'utilisation particulièrement intensive, et peuvent être lavés dans un lave-vaisselle.

- Tirez les panneaux de confort pour les ouvrir.

- Retirez les filtres un par un en les poussant vers l'arrière de la hotte et en tirant simultanément vers le bas.

- Il faut éviter de plier les filtres lors de leur lavage. Avant de les remettre en place dans la hotte, assurez-vous qu'ils sont complètement secs. (La couleur de la surface du filtre peut changer au fil du temps mais cela n'a aucune influence sur l'efficacité du filtre).

- Lors de l'installation des filtres dans la hotte, veillez à ce qu'ils soient montés dans la bonne position, la poignée tournée vers l'extérieur.

• Fermez le panneau de confort.

Filtre à charbon actif (version recirculation)

- Ces filtres ne sont pas lavables et ne peuvent pas être régénérés. Ils doivent être remplacés environ tous les 4 mois de fonctionnement, ou plus fréquemment en cas d'utilisation intensive.

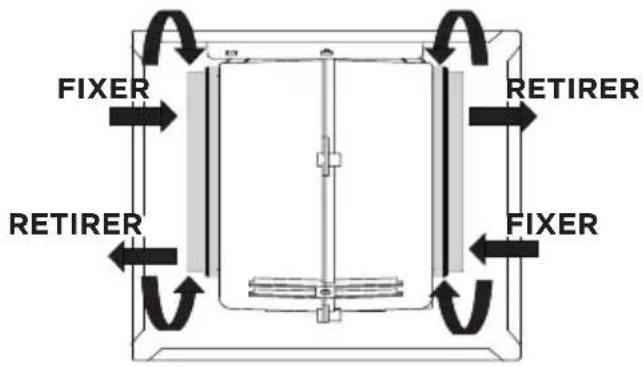

Remplacement du filtre à charbon actif

• Ouvrez les panneaux de confort en les tirant vers le bas.
  • Retirez les filtres à graisse métalliques.
• Retirez le filtre à charbon actif saturé.
  • Montez les nouveaux filtres.
• Remplacez les filtres à graisse métalliques.
  • Fermez le panneau de confort.

FIXER RETIRER RETIRER FIXER

Éclairage

REEMPLACEMENT DE L'ÉCLAIRAGE

• Éteignez la hotte aspirante et isolez la hotte aspirante en débranchant la fiche d'alimentation ou en coupant le fusible.
  • Retirez le filtre à graisse.
• Retirez la lumière en faisant levier sur son raccord pour la séparer du corps de la hotte (cela peut nécessiter l'application d'une pression ou d'une force).

	Puissance maximale	Tension Image	Culot de lampe	Code ILCOS D
Modules LED auto-ballastés	1,5W 220V-240V~	Carré/Diamètre : 33.2mmx120mm	--	DBS-1.5-H-33.2/120

• Débranchez le connecteur de la lampe.
- Remplacez la lampe par une nouvelle du même type, en vous assurant que vous connectez la lampe avec le câble de la lampe correctement.
- Réinstallez la lampe sur le corps de la hotte.

Problèmes Raison possible Solutions
La lumière est allumée, mais le moteur ne fonctionne pas	• Les lames sont bloquées. Vérifiez les lames
	• Le condensateur est endommagé.	Remplacez le condensateur.
	• Le moteur est endommagé. Remplacez le moteur.
	• Le câblage interne du moteur est coupé / déconnecté. Une odeur désagréable peut être produïte.	Remplacez le moteur.
L'éclairage et le moteur ne fonctionnent pas	En dehors de ce qui est mentionné ci-dessus, vérifiez les points suivants :
	• La lumière est endommagée. Remplacez les lumières.
	• Le câble d'alimentation est desserré.	Connectez les câbles comme le schéma électrique.
Fuites d'huile	• La sortie et l'entrée de ventilation d'air ne sont pas hermétiquement fermées.	Retirez la sortie et scellez avec de la colle.
Vibration	• La lame, si elle est endommagée, peut provoquer des vibrations.	Remplacez la lame.
	• Le moteur n'est pas solidement fixé.	Fixez fermement le moteur.
	• La hotte n'est pas solidement fixée.	Fixez fermement la hotte.
Aspiration insuffisante	• La distance entre la hotte et la plaque de cuisson est trop grande.	Réajustez la distance.
	• Trop de ventilation des portes ou fenêtres ouvertes.	Choisissez un nouvel endroit pour installer l'appareil ou fermez certaines portes / fenêtres.
La machine s'incline	• Les vis de fixation ne sont pas assez serrées.	Serrez la vis de fixation et mettez-la à l'horizontale.
	• Les vis de suspension ne sont pas assez serrées.	Serrez la vis de suspension et mettez-la à l'horizontale.

MARQUES, DROITS D'AUTEUR ET DÉCLARATION LÉGALE

Midea Le logo, les marques verbales, le nom commercial, l'habillage commercial et toutes leurs versions sont des actifs précieux de Midea Group et/ou de ses sociétés affiliées (« Midea »), auxquels Midea appartient des marques, des droits d'auteur et d'autres droits de propriété intellectuelle, ainsi que toute la survaleur dérivée de l'utilisation de toute partie d'une marque Midea. L'utilisation de la marque Midea à des fins commerciales sans le consentement écrit préalable de Midea peut constituer une violation de la marque ou une concurrence déloyale en violation des lois applicables.

Ce manuel est créé par Midea et Midea en réserve tous les droits d'auteur. Aucune entité ou personne ne peut utiliser, dupliquer, modifier, distribuer en totalité ou en partie ce manuel, ni le regrouper ou le vendre avec d'autres produits sans le consentement écrit préalable de Midea.

Toutes les fonctions et instructions décrites étaient à jour au moment de l'impression de ce manuel. Toutefois, le produit réel peut varier en raison de fonctions et de conceptions améliorées.

ÉLIMINATION ET RECYCLAGE

Instructions importantes pour l'environnement

Conformité avec la directive WEEE et élimination du produit usagé : Ce produit est conforme à la directive européenne WEEE (2012/19/EU). Ce produit porte un symbole de classification pour les déchets d'équipements électriques et électroniques (WEEE).

Ce symbole indique que ce produit ne doit pas être éliminé avec les autres déchets ménagers à la fin de sa vie utile. L'appareil usagé doit être remis au point de collecte officiel pour le recyclage des appareils électriques et électroniques. Pour trouver ces systèmes de collecte, veuillez contacter les autorités locales ou le détaillant où le produit a été acheté. Chaque ménage joue un rôle important dans la récupération et le recyclage des vieux appareils. L'élimination appropriée des appareils usagés permet de prévenir les conséquences négatives potentielles pour l'environnement et la santé humaine.

Le produit que vous avez acheté est conforme à la directive européenne RoHS (2011/65/EU). Il ne contient pas de matériaux nuisibles et interdits spécifiés dans la directive.

Informations sur l'emballage

Les matériaux d'emballage du produit sont fabriqués à partir de matériaux recyclables, conformément à notre réglementation nationale en matière d'environnement. Ne jetez pas les matériaux d'emballage avec les déchets domestiques ou autres. Apportez-les aux points de collecte des matériaux d'emballage désignés par les autorités locales.

Pour la fourniture des services convenus avec le client, nous nous engageons à respecter sans restriction toutes les stipulations du droit applicable en matière de protection des données, conformément aux pays convenus au sein desquels les services au client seront fournis, ainsi que, le cas échéant, le Règlement général sur la protection des données de l'UE (RGPD).

En règle générale, nous traitons les données pour remplir nos obligations contractuelles avec vous et, pour des raisons de sécurité des produits, pour sauvegarder vos droits en rapport avec les questions de garantie et d'enregistrement des produits. Dans certains cas, mais uniquement si une protection appropriée des données est assurée, les données personnelles peuvent être transférées à des destinataires situés en dehors de l'Espace économique européen.

De plus amples informations sont fournies sur demande. Vous pouvez contacter notre délégué à la protection des données à l'adresse [e-mail]. Pour exercer vos droits, tels que le droit de vous opposer au traitement de vos données personnelles à des fins de marketing direct, veuillez nous contacter via [e-mail]. Pour obtenir de plus amples informations, veuillez suivre le code QR.

FICHE DU PRODUIT POUR LA HOTTE DOMESTIQUE

Conformément au règlement délégué (UE) N°65/2014

Nom de fournisseur ou marque commerciale Midea
Nom / identifiant du modèle MH60J76M21B/MH90J76	M21BB
Consommation d'électricité annuelle (AEC _hood ) 12,3 kWh/an
Classe d'efficacité énergétique (A+++ à D) A+
Efficacité de dynamique des fluides (FDE _hood ) 26,4
Classe d'efficacité de dynamique des fluides (A à G) B
Efficacité de l'éclairage (LE _hood ) 30 Lux / Watt
Classe d'efficacité de l'éclairage (A à G) A
Efficacité de filtrage des graisses 75,7%
Classe d'efficacité de filtrage des graisses (A à G) C
Débit d'air en utilisation normale (vitesse minimale) :	209,7 m ^3 /h
Débit d'air en utilisation normale (vitesse maximale) :	420,6 m ^3 /h
Débit d'air (réglage intensif ou boost) :Extérieur	/
Émissions de puissance acoustique aéroportée pondérée A (vitesse minimale)	50 dB
Émissions de puissance acoustique aéroportée pondérée A (vitesse maximale)	60 dB
Émissions de puissance acoustique aéroportée pondérée A (réglage intensif ou boost)	/
Consommation électrique en mode arrêt (Po) 0,4W
Consommation électrique en mode veille (Ps) 0,49W

Midea
