MODE D'EMPLOI PVC310 CANDY
. Consignes de sécurité 3
. Raccordement electrique 4-6
. Encastrement 7-8
PARTIE DESTINEE A L'UTILISATEUR
. Recommendations 9
. Fiche technique 10
. Les foyers 11
. Conseils d'utilisation 12
. Utilisation de la table vitrocéramique 13
. Entretien de la surface vitrocéramique 14/15
. Problèmes et solutions 16
GARANTIE 17
La mise en place fonctionnelle des apparciels menagers dans leur environnement est une opération délicate qui, si elle n'est pas pas correctement effectuee, peut avoir de graves conséquences sur la sécurité des consommateurs.
Dans ces conditions, il est impératif de confier cette tâche à un professionnel qui la réalisera conformément aux normes techniques en vigueur.
Si malgré cette recommandation, le consommateur réalisait lui-même l'installation, Candy déclinerait toute responsabilité en cas de défaillance technique du produit entrainant ou non des dommages aux biens et/ou aux personnes.
INSTALLATION - RACCORDEMENT ELECTRIQUE
"L'installation reçuant l'appareil cité en reférence doit être conforme à la norme en vigueur dans le pays d'installation".
La Société CANDY décline toute responsabilité en cas de non respect de cette disposition.
Attention :
- Avant de procéder au raccordement, vérifier la tension d'alimentation indiquée au compteur, le réglage du disjoncteur, le calibre du fusible et la continuité de la terre de l'installation.
- Le raccordement électrique au réseau doit être effectué par une prise de courant avec prise de terre, ou par l'intérimédiaire d'un dispositif à coupure omnipolaire ayant une distance d'ouverture des contacts d'au moins 3 mm.
- Le fil de protection vert/jaune doit être relié aux bornes de terre, de l'appareil d'une part, et de l'installation d'autre part.
- Notre responsabilité ne saurait être engagée pour tout incident ou ses conséquences éventuelles qui pouraient survenir lors de l'usage d'un apparéil non relié à la terre, ou relié à une terre dont la continuité serait défectueuse.
- Toute intervention se rapportant au cable d'alimentation doit impératifement être réalisée par le Service après-venture ou une personne de qualification similaire.
La table vitrocéramique est livrée sans cable d'alimentation. Elle est équipée d'une plaque à bornes permettant de désirir le type de raccordement électrique approprié à l'installation.
La plaque à bornes vous offre plusieurs possibilités de branchement :
. Monophasé 220-240V2~
. Monophasé 380-415V1N~
Biphasé 380-415 V2N~
.Triphasé 220-240 V3~
. Triphasé 380-415 V3N~
INSTALLATION - RACCORDEMENT ELECTRIQUE

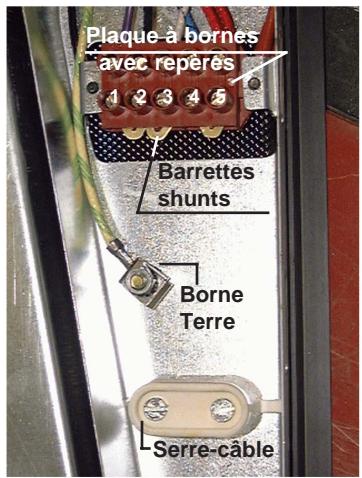

RACCORDEMENT AUX BORNES DE LA PLAQUE :
Pour procéder au raccordement, il est impératif de respecter les consignes citées ci-dessus.
. Avant de réaliser le raccordement, vérifier que l'installation est protégée par un fusible approprié, voir tableau page 6, et que l'installation comporte des fils d'une section suffisante pour alimenter normalement l'appareil.
. Choiser le cable d'alimentation en fonction des recommendations du tableau page 6.
. Retourner la table, face verre contre le plan de travail, en prenatal soin de protégéger le verre !
Retirer le capot situé sous les commandes, et fixé par deux vis, à l'avant.
. Passer le cable d'alimentation dans le passe-fil du capot et dans le serre-cable.
. Dénuder l'extrémité de chaque conducteur du cable d'alimentation sur une longueur de 10mm , en tenant compte de la longueur nécessaire du cable d'alimentation pour le raccordement de la plaque à bornes.
. La plaque à bornes offre plusieurs possibilités de branchement. Aussi, en fonction de l'installation et à l'aide des barrettes shunts*, fixer les conducteurs comme indiqué sur le tableau en page 6.
Les barrettes shunts, situées sur la borne Terre, permettent d'établier un pont entre deux bornes.
Attention: Prendre toutes les précautions nécessaires pour éviter de faire tomber les barrettes shunts dans le trou situation sous la plaque à bornes.
.Revisser le serre-cable.
. Replacer le capot à l'aide des deux vis.
INSTALLATION - RACCORDEMENT ELECTRIQUE
| Monophasé 220-240V2~ | Monophasé 380-415V1N~ | Biphasé 380-415V2N~ | Triphasé 220/240V3~ | Triphasé 380/415V3N~ | ||||||
| PVC 220 - 310 | ||||||||||
| FUSIBLE | 20A | 20A | 20 A | 16 A | 16 A | |||||
| CABLE SECTION TYPE | 3 G 2,5 mm² HOSVV-F ou HO5RR-F | 3 G 2,5 mm² HOSVV-F ou HO5RR-F | 4 G 2,5 mm² HOSVV-F ou HO5RR-F | 4 G 2,5 mm² HOSVV-F ou HO5RR-F | 5 G 1,5 mm² HOSVV-F ou HO5RR-F | |||||
| PVC 400 | ||||||||||
| FUSIBLE | 20 A | 20 A | 20 A | 20 A | 16 A | |||||
| CABLE SECTION TYPE | 3 G 2,5 mm² HOSVV-F ou HO5RR-F | 3 G 2,5 mm² HOSVV-F ou HO5RR-F | 4 G 2,5 mm² HOSVV-F ou HO5RR-F | 4 G 2,5 mm² HOSVV-F ou HO5RR-F | 5 G 1,5 mm² HOSVV-F ou HO5RR-F | |||||
| BRANCHEMENT SUR LA PLAQUE A BORNES | 1 2 3 4 5 T PH PH T | 1 2 3 4 5 T PH N T | 1 2 3 4 5 T PH PH N T | 1 2 3 4 5 T PH PH PH T | 1 2 3 4 5 T PH PH PH N T | |||||
| Shunter : établier un pont à laide d'une bar- rette shunt | 1ère Phase shunter 1-2 shunter 2-3 2ème Phase shunter 4-5 Terre | 1ère Phase shunter 1-2 shunter 2-3 2ème Neutre shunter 4-5 Terre | 1ère Phase 1 2ème Phase shunter 2-3 3ème Neutre shunter 4-5 Terre | 1 ére Phase shunter 1-2 2 éme Phase shunter 3-4 3 éme Phase 5 Terre | 1 ére Phase 1 2 éme Phase 2 3 éme Phase 3 4 éme Neutre shunter 4-5 Terre | |||||
IMPORTANT : Fil Bleu = Neutre
Fil Vert/Jaune = Terre
Pour le raccordement à la plaque à bornes, il est impératif :
. de respectfully les repères 1, 2, 3, 4 et 5.
. de veiller à bien serrer les vis.
. de ne pas oublier de fixer le fil de Terre vert/jaune sur la borne Terre.

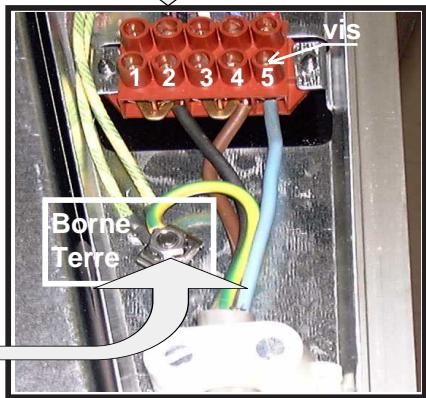

Exemple de raccordement en Triphasé 220-240 V3~:
le fil de Terre vert/jaune du cable d'alimentation doit être connecté à cet endroit Visser l'écrou à fond.
Lors du remontage du capot, ne pas oublier les rondelles "éventail".
INSTALLATION - ENCASTREMENT
Le meuble ou le support dans lequel doit être encastrée la table, ainsi que les parois du meuble qui pouraient juxtaposer celui-ci, doivent être d'une matière résistant à une température élevée. De plus, il est nécessaire que le revêtement qui recouvre le meuble ou le support soit fixé par une colle résistant à la chaleur afin d'éviter le décollement.
Installation:
- Prévoir un espace de 5 cm minimum entre l'appareil et les parois verticales avoisinantes.
- Prévoir une cloison horizontale sous le caisson de la table.
Celle-ci devra estre placée a au moins 1 cm en dessous du caisson de la table. De plus, elle devra compter une ouverture de 10× 10cm , dans le coin arriere croit (voir page suivante).
- Un joint d'étanchéité est livré avec la table de cuisson.
Lors de sa mise en place :
. returner la table, face verre vers le bas.
Prenez soit de protégger le verre.
. placer le joint tout autour de la table.
. veiller particulièrement à le placer correctement afin d'eviter toute infiltration dans le meuble support.

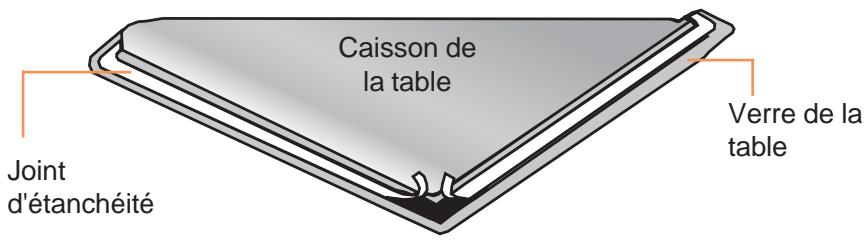

Table de cuisson face verre vers le bas
INSTALLATION - ENCASTREMENT
Encastrement :
Type "Y" selon Norme EN 60335-2-6

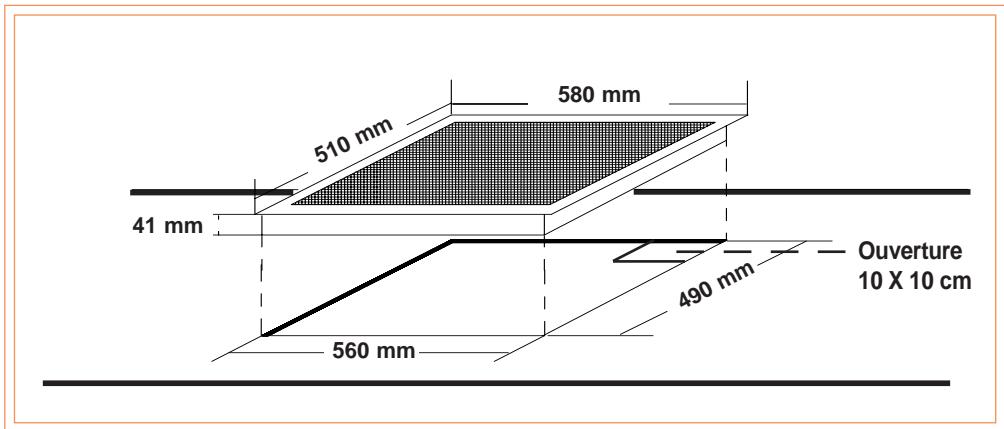

Dimensions d'encastrement :
Largeur
560 mm
- Profondeur
490 mm
RECOMMANDATIONS
- La table vitrocéramique est chaude pendant son fonctionnement. La température de la table peut être localement très élevé ; aussi, nous recommendons la prudence. Eloigner les jeunes enfants.
- Lorsque levoyant de chaleur résiduelle est allumé, ne pas toucher la zone en service ou en fin de service.
- Ne jamais cuisiner directement sur la table, employer des membres.
- Placer toujours la casserole bien centrée sur le foyer utilisé.
- Ne pas utiliser la surface vitrocéramique comme planche à découvert, ou comme plan de travail.
- Ne pas faire glisser les cassetoles sur la table: risque de rayures.
- Ne pas stocker d'objets lourds au dessus de la table, ils pourraient tomber et endommager la table.
- Ne pas entreposer sur la table des objets quels qu'ils soient.
- Les feuilles d'aluminium et les recipients en matière plastique ne doivent pas etre placés sur les surfaces chaudes.
- Lorsque vous cuisinez avec des graisses ou de l'huile, prenez garde de tous jours surveiller le déroulement de la cuisson car les graisses ou l'huile surchauffées peuvent s'enflammer rapidement.
- Dans le cas improbable où une fêlle apparait trait sur le dessus en vitrocéràmieque, déconnecter immédiatement l'appareil de l'alimentation et adressez-vous directement au Service après-vente.
- Le foyer halogène dégage une lumière assez forte, ne pas regarder fixement les lampes de ce foyer.
FICHE TECHNIQUE
Toutes les caractéristiques sont données à titre indicatif. Soucieux de tousjours améliorer la qualité de sa production, CANDY pourra apporter à ses apparèils des modifications liées à l'évolution technique en respectant les conditions fixées à l'article 3 du décret n° 78-464 du 24.03.1978.
CE Les tables vitrocéramiques sont conformes aux exigences des directives 73/23/CEE et 89/336/CEE.
PVC 220
PVC 310
PVC 400
| PVC 220 | PVC 310 | PVC 400 |
DIMENSIONS DE L'APPAREL
| Largeur | 58 cm | 58 cm | 58 cm |
| Profondeur | 51 cm | 51 cm | 51 cm |
LES FOYERS
| 1 | Arrière Gauche | Halilight | Halilight | Radiant |
| 1800 W - Ø175 | 1800 W - Ø175 | 2100 W - Ø210 | ||
| 2 | Avant Gauche | Halilight | Radiant | Radiant |
| 1200 W - Ø140 | 1200 W - Ø140 | 1200 W - Ø140 | ||
| 3 | Arrière Droit | Radiant | Radiant | Radiant |
| 1700 W - Ø175 | 1700 W - Ø175 | 1700 W - Ø175 | ||
| 4 | Avant Droit | Radiant | Radiant | Radiant |
| 1200 W - Ø140 | 1200 W - Ø140 | 1200 W -Ø140 |
| Puisance totale absorbée | 5900 W | 5900 W | 6200 W |
| Tension d'alimentation | 220 - 240V ~ | 220 - 240 V ~ | 220 - 240 V ~ |
LES FOYERS
La table vitrocéramique est dotée de différents types de foyer :
. foyer halolight
. foyer radiant
- Le foyer halolight :
le foyer halilight est commandé par une manette de 6 positions.
Alliance de l'halogène (1/3) et de l'high light (2/3).
La montée en température de ce foyer est très rapide. Permet de saisir une viande, d'obtenir une rapidité d'ébullition, de réaliser des cissons violentes demandant une énergie très forte pour un temps très court.
- Le foyer radiant :
est commandé par une manette de 6 positions ce qui permet d'offrir des montées en température lentes ou rapides et une très grande stabilité au maintain de la température correspondante à la position可以选择.
Il est très précis et offre une très bonne répartition de la chaleur.
Recommandé pour les mjotages et les ragouts mais aussi efficace pour les cuisssons soutenues.
CONSEILS D'UTILISATION
L'utilisation de recipients de qualité est nécessaire pour obtenir de bons résultats de cuisson :
- Utiliser des recipients de bonne qualité à fond plat : le fond rigoureusement plat supprimera les points de surchauffe sur lesquels les alimentents attachent, et l'épaisseur du métal permettra une parfaite répartition de la chaleur.
- Veiller à ce que le fond des récipiens soit sec : lors du remplissage du récipient ou lorsqu'on utilise une casserole-sortant du réfrigérateur, par exemple, s'assurer que l'ustensile est bien sec ; cette précaution évitera toute salissure sur le plan de cuisson.
- Utiliser des recipients d'un diamètre suffisant pour recouvrir entièrement le foyer : il convient de veiller à ce que le fond soit au moins aussi grand que la zone de cuisson. Si le fond est légèrement plus grand, l'énergie est utilisée de manière opti-male.
LE CHOIX DES RECIPIENTS
Les informations suivantes vous aideront à désir les recipients les比较好 pour obtenir de bons résultats.
Inox : conseillé. Spécialement bon avec fond "Sandwich". Le fond "Sandwich" allie les qualités de l'inox (aspect, durabilité et stabilité) avec les avantages de l'aluminium ou cuivre (transmission de la chaleur et répartition uniforme).
Aluminium : fond épais recommandé. Bonne conductivité. Les résidus d'aluminium apparaissent quelquefois sous forme de traces sur la table, mais peuvent être enlevés si ils sont nettoyésrapidement. L'aluminium de faible épaisseur ne doit pas être utilisé.
Fonte / Vitrocéramique : déconseillé. Faible performance. Peut rayer la surface.
Fond en cuivre : fond épais recommandé. Bonne performance, mais le cuivre peut laisser des traces qui peuvent apparaitre comme des rayures. Elles peuvent être enlevées si la table est nettoyée rapidement. Cependant, ne pas laisser evaporer l'eau des recipients complètement, le métal surchauffé peut adhérer à la surface. Un recipient en cuivre surchauffé peut laisser des traces qui risque de tacher définitivement la table.
Porcelaine / Acier émailé :onne performance. Seulement avec fond plat, peu épais et lisse.
UTILISATION DE LA TABLE VITROCERAMIQUE
- Visualiser le repère correspondant au foyer nécessaire à la cuisson :
arrière
droit
arrière
gauche
avant
gauche
avant
droit
Chaque foyer est commandé par une manette de 6 positions plus la position arrêt, avec doseur d'énergie qui permet d'obtenir toutes les allures intermédiaires.
- Pour démarrer vos cuissons, commencer à l'allure forte, et ramener ensuite à une allure intermédiaire, nécessaire à la cuisson, en tenant compte de la nature des mets et de leur volume.
- Levoyant de chaleur résiduelle s'affiche dés que la surface de température est supérieure à environ 60^ . Il restera allumé même si le foyer est étéint, et ce tant que la surface du foyer n'est pas suffisamment refroidie, soit en-dessous de 60^ .
- Pour arrêter un foyer, ramener la manette correspondante sur la position "0".
- Positions : ces quelques exemples vous sont disponibles à titre indicatif. L'expérience personnelle permet ensuite ensuite d'adapter ces réglages aux goûts et aux habitu-tudes de chacun.
| Positions | Quelques conseils.... | |
| 1 | Très doux | Maintien d'un plat chaud, beurre fondu, chocolat.... |
| 2 | Doux | Mijotage, béchamel, ragoût, riz au lait, oeufs sur le plat... |
| 3 | Lent | Légumes secs, denrées surgelées, fruits, ébullition de l'eau... |
| 4 | Moyen | Cuissons pommes vapeurs, légumes frais, pâtes, crépes, poissons... |
| 5 | Fort | Mijotages plus importants, omelettes, steaks, tripes.... |
| 6 | Vif | Steaks, escalopes, fritures... |
- Il est important lors du nettoyage de la surface vitrocéramique de la table, d'attendre le refroidissement complet de cette dernière.
- Seuls les produits spécifiques pour le nettoyage de la surface vitrocéramique, crème et grattoir, doivent être utilisés. Vous les trouvez facilement dans le commerce, dans le rayon droguerie.
- Eviter les débordements, les salissures qui tombent sur le plan de cuisson se carbonisentrapidement et sont donc plus difficiles à nettoyer.
- Il est recommendé de tener à l'écart du plan de cuisson tout ce qui est susceptible de fondre tels que les objets en matière plastique, sucre ou produits à forte teneur en sucre.
ENTRETIEN :
. dispose quelques gouttes d'un produit nettoyant spécifique pour la surface vitrocérôme.
. frottier, en insistant sur les parties tachées s'il en existe, à l'aide d'un chiffon doux ou d'un papier essuie-tout légèrement humide.
. essuyer avec un chiffon doux ou papier essuie-tout sec jusqu'à ce que la surface soit nette.
Si après cet entretien courant, des taches persistent :
. dispose à nouveau quelques gouttes d'un produit spécifique.

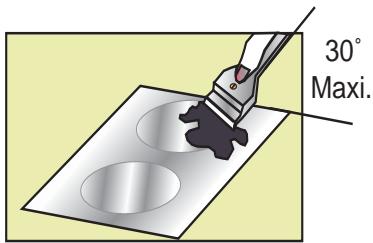

. gratter à l'aide d'un racloir en respectant un angle de 30^ par rapport à la table jusqu'à disparition des taches récalcitrantes.
. essuyer avec un chiffon doux ou un papier essuie-tout sec jusqu'à que la surface soit nette.
. repeter l'opération si nécessaire.
CONSEILS :
Un nettoyage fréquent laisse une couche protectrice essentielle pour la prévention des rayures et de l'usure.
S'assurer que la surface soit propre avant de réutiliser la table.
Pour enlever les traces d'eau et de calcaire, utiliser quelques gouttes de vinaigre blanc, ou jus de citron. Pour terminer essuyer à l'aide d'un papier absorbant puis appliquer quelques gouttes de produit spécifique et essuyer.
Les manettes peuvent être retirees pour un nettoyage en profondeur, toutefois, il faut veiller à ne pas faire pénétrer du liquide dans les zones ouvertes et à bien engager à fond les manettes lors du remontage.
Le verre vitrocéramique supporte le frottement des ustensiles de cuisson à fond plat, mais il est quand même conseilé de les soulever pour les déplacer.
. Eviter d'employer une éponge trop humide.
. Ne jamais utiliser un outil en acier tel que couteau ou tournevis.
. L'utilisation d'un racloir avec lame de rasoir ne peut endommager la surface si un angle de 30^ est respectee.
. Ne pas laisser le racloir avec lame de rasoir à la portée des enfants.
. Ne pas utiliser de produits abrasifs ou de poudres récurantes.
Le cadre de la table :
Pour nettoyer sans endommager le cadre de votre table, le laver avec du savon et de l'eau, rincer, puis secher avec un chiffon doux.
Les foyers ne maintainnent pas les petits bouillons ou friture peu vivie.
- N'utiliser que des recipients à fond plat. Si une lumière est visible entre le écipient et la table, le foyer ne transmet pas la chaleur correctement.
- Le fond du récipient doit recouvrir entièrement le diamètre du foyer choisi.
Cuissons trop lentes.
- Utilisation de recipients non adaptés. N'utiliser que des ustensiles avec fond plat, lourds et d'un diamètre au moins égal au foyer.
Petites rayures ou éraflures sur la surface vitrée de la table.
- Une mauvaise méthode de nettoyage, ou des récipients avec fond rugueux sont utilisés, des particules tels que grains de sable, ou Sel se trouvent entre la table et le fond du récipient. Se reporter au chapitre "ENTRETIEN", s'assurer que les fonds des récipients sont propres avant utilisation et n'utiliser que des récipients avec fond lisse.
Marques de métal.
- Ne pas faire glisser des recipients en aluminium sur la table. Se reporter aux commandations d'entretien.
- Vous n'utilisez pas les bons matériaux, les taches quelles qu'elles soient persistent. Aidez-vous d'un gratoir avec lame de rasoir et suivre le chapitre "ENTRETIEN".
Taches sombres.
- Utiliser un racloir avec lame de rasoir et suivre le chapitre "ENTRETIEN".
Surfaces claires sur la table.
- Marques provenant de récipient en aluminium ou cuivre, mais aussi de dépôts de minéraux, de l'eau ou des alimentés ; ils peuvent être enlevés avec de la crème nettoyante.
Caramélisation ou plastique fondu sur la table.
- Se reporter au chapitre "Entretien".
La table ne fonctionne pas ou certains foyers sont sans fonction.
- Les barrettes shunts ne sont pas positionnées correctement sur la plaque à bornes. Faire vérifier par un professionnel que le raccordement est effectué conformément aux recommendations pages 4 à 6.
GARANTIE
La garantie contractuelle consiste en l'échange pur et simple de la piece reconnaue défectueuse par nous ou à sa remise en état après examen par notre Service Technique, à l'exclusion de toutes autres indemnités de quelque nature qu'elles soient.
Durée :
Nos apparèils sont garantis un an à dater de la livraison au premier acheteur.
Conditions d'application :
Vous ne devez utiliser votre apparéil que dans les conditions normales d'emploi pour lesquelles il a été prévu conformément à cette notice. Dans tous les cas, adresssez-vous à votre installerateur, charge du Service ÀpRES-vente qui vous a vendu l' apparéil. Les frais de déplacement, de transport, de main d'oeuvre, d'emballage et d'immobilisation resultant des opérations de garantie sont à la charge de l'utilisateur ou de l'instructor selon les conditions qu'il pratique.
Après la garantie :
Adressez-vous au revendeur ou installerateur qui vous a vendu l'appareil, il se chargea de commander à notre Département Pièces de Rechange, dans les membres delais, les pièces dont vous avez besoin.
Garantie légale :
Les dispositions de garantie ne sont pas exclusives du bénéfice au profit de l'acheteur de la garantie légale pour defaults et vices cachés qui s'applique en tout etat de cause dans les conditions des articles 1641 et suivants du Code Civil.
En cas de réclamation, ou pour commander une piece de rechange, indiquer à votre revendeur le type exact de l'appareil et le numéro de série qui figurent sur la plaque signalétique, la désignation de la piece, en exigeant des :
"Pièces certifiées constructeur"
garantissant de par leurs caractéristiques la(Meilleure fiabilité et sécurité d'utilisation.
