BRX 85 EVO - Formateur de vélo d'intérieur Toorx - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Formateur de vélo d'intérieur
Marque & Modèle	Toorx BRX 85 EVO
Dimensions (L x l x h)	Environ 110 x 55 x 130 cm
Poids net	Environ 35 kg
Alimentation de l'ordinateur	Piles (2 x AA, non incluses)
Affichage	LCD multifonction avec balayage automatique
Fonctions mesurées	Temps, Vitesse, Distance, Calories, Odomètre, Pouls
Capteur de pouls	Capteurs de pouls sur le guidon (mains)
Résistance	Manuelle par bouton de tension
Pédales	Pédales avec cale-pieds (droite et gauche différenciées)
Selle réglable	Oui, en hauteur et en profondeur
Guidon réglable	Oui, en hauteur
Stabilisateurs	Avant et arrière, avec bouchons antidérapants
Roues de transport	Non, mais démontage possible pour transport
Outils fournis	Clé Allen S6, clé S13-14-15
Entretien et nettoyage	Nettoyer avec un chiffon humide ; vérifier régulièrement le serrage des boulons
Environnement d'utilisation	Intérieur, surface plane et stable
Garantie	Consulter le revendeur ou le fabricant
Service après-vente	Garlando SPA, Italie (www.toorx.it)
Pièces détachées disponibles	Oui, via le fabricant (liste de pièces détaillée dans la notice)

FOIRE AUX QUESTIONS - BRX 85 EVO Toorx

Comment assembler le vélo Toorx BRX 85 EVO ?

Suivez les étapes dans l'ordre : fixez les stabilisateurs, montez la selle et le guidon, connectez les câbles et l'ordinateur. Utilisez les outils fournis et respectez les couples de serrage indiqués.

Quel type de piles utilise l'ordinateur ?

L'ordinateur fonctionne avec 2 piles AA (non incluses). En cas d'affichage incorrect, remplacez les piles.

Comment régler la résistance ?

Utilisez le bouton de tension situé sur le cadre. Tournez dans le sens horaire pour augmenter la résistance, antihoraire pour diminuer.

Pourquoi l'affichage ne s'allume pas ?

Vérifiez que les piles sont correctement installées et en bon état. Si le problème persiste, réinitialisez l'ordinateur en maintenant la touche MODE enfoncée pendant 3 secondes.

Comment mesurer le pouls ?

Placez vos paumes sur les capteurs de pouls sur le guidon. Attendez environ 30 secondes pour une lecture stable. Le pouls s'affiche en battements par minute.

Quelle est la capacité de poids maximale ?

La capacité de poids maximale n'est pas spécifiée dans la notice. Pour des raisons de sécurité, ne dépassez pas 120 kg.

Puis-je utiliser ce vélo si je souffre de problèmes cardiaques ?

Consultez votre médecin avant de commencer tout programme d'exercice. Le capteur de pouls n'est pas un dispositif médical.

Comment nettoyer le vélo ?

Utilisez un chiffon doux et humide. N'utilisez pas de solvants agressifs. Séchez immédiatement. Vérifiez régulièrement le serrage des boulons.

Où trouver des pièces de rechange ?

Contactez le fabricant Garlando SPA via www.toorx.it ou [e-mail]. La notice contient une vue éclatée complète avec références.

Le vélo fait du bruit lors de l'utilisation, que faire ?

Vérifiez que tous les boulons sont serrés, que la selle et le guidon sont bien fixés. Si le bruit persiste, lubrifiez légèrement les parties mobiles avec un spray silicone.

MODE D'EMPLOI BRX 85 EVO Toorx

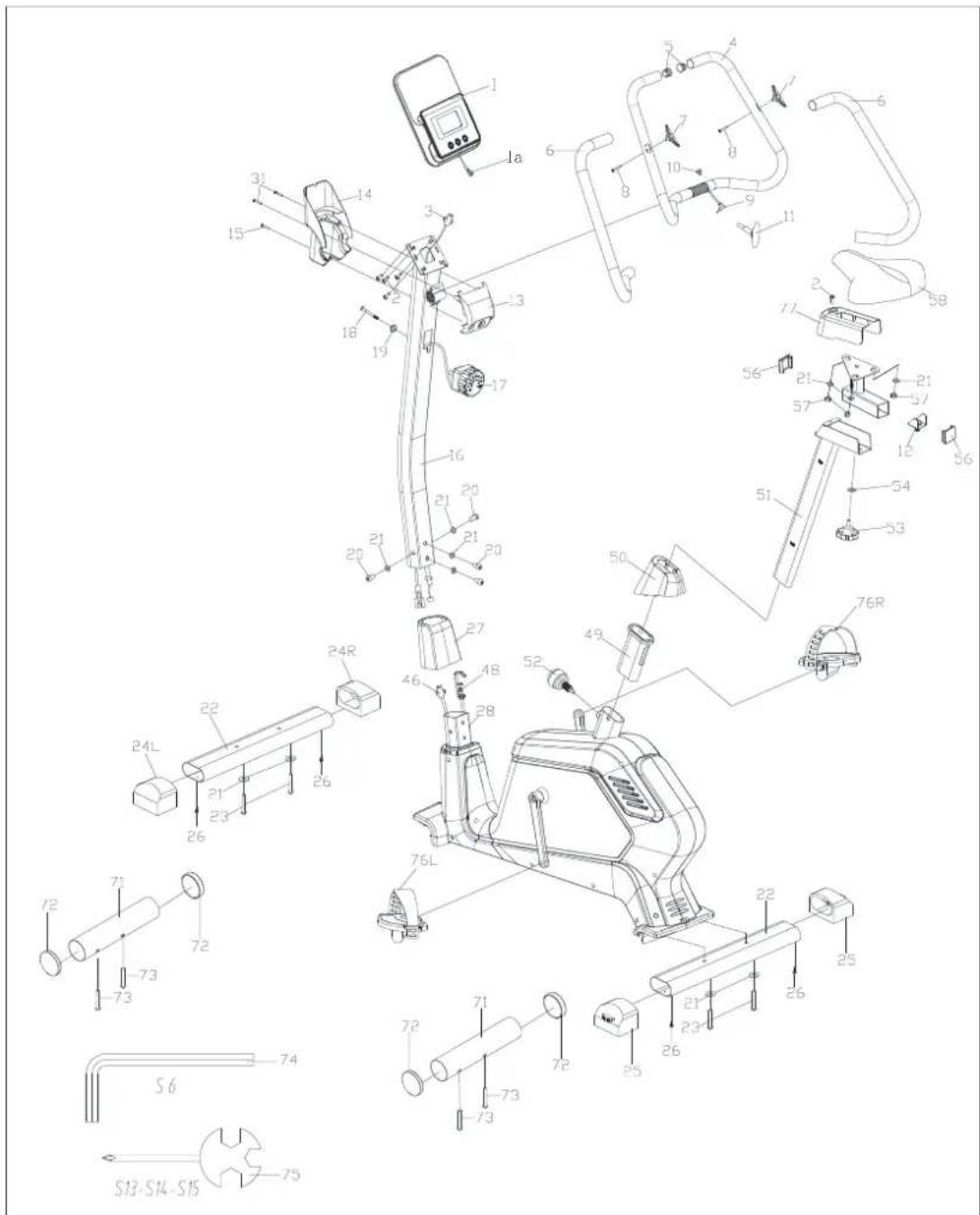

VUE ÉCLATÉE ET LISTE DES PIÈCES :

N°	Description	Q.TÉ
1	Ordinateur	1
2	Vis M5*10	3
3	Câble central	1
4	Guidon	1
5	Bouchon Φ25*16	2
6	Mousse Φ23*3*630	2
7	Pouls	2
8	Vis ST4.0*19*Φ11	2
9	Câble du capteur de pouls sur le guidon L=800 MM	1
10	Obturateur Φ12*11*Φ3	1
11	Bouton en T	1
12	Support en U	/
13	Couvercle avant	1
14	Couvercle arrière	1
15	Vis ST4.2*25*Φ8	1
16	Tube de support	1
17	Bouton de tension	1
18	vis M5*55	1
19	Rondelle courbée d5	1
20	Vis M8*16*S6	4
21	Rondelle d8*Φ16*1,5	11
22	Stabilisateur	2
23	Vis M8*50*20*S6	4
24L/R	Bouchon	2
25	Bouchon	2
26	Vis ST4.2*16*Φ8	15
27	Couvercle avant en plastique	1
28	Cadre principal	1
29L/R	Couvre-chaîne	2
30L/R	Petit couvercle	2

31	Vis ST4.2*19*Φ8	10		63	Support en acier	1
32	Vis ST4.0*10*Φ6	1		64	Vis	1
65	Écrou en nylon M8*H7,5*S13	1		71	tube d'expédition	2
66	Ressort de tension	1		72	Bouchon Φ60	4
67	Roue libre Φ37*Φ32*24	1		73	Vis M8*72*20*S6	4
68	Roulement 6000-RS	2		74	Clé Allen S6	1
69	Rondelle d6*Φ16*1,5	1		75	Clé S13-14-15	1
70	Boulon hexagonal M6*12*S10	1		76L/R	Pédale	2
				77	Couvercle de la selle	1

INSTRUCTIONS D'ASSEMBLAGE

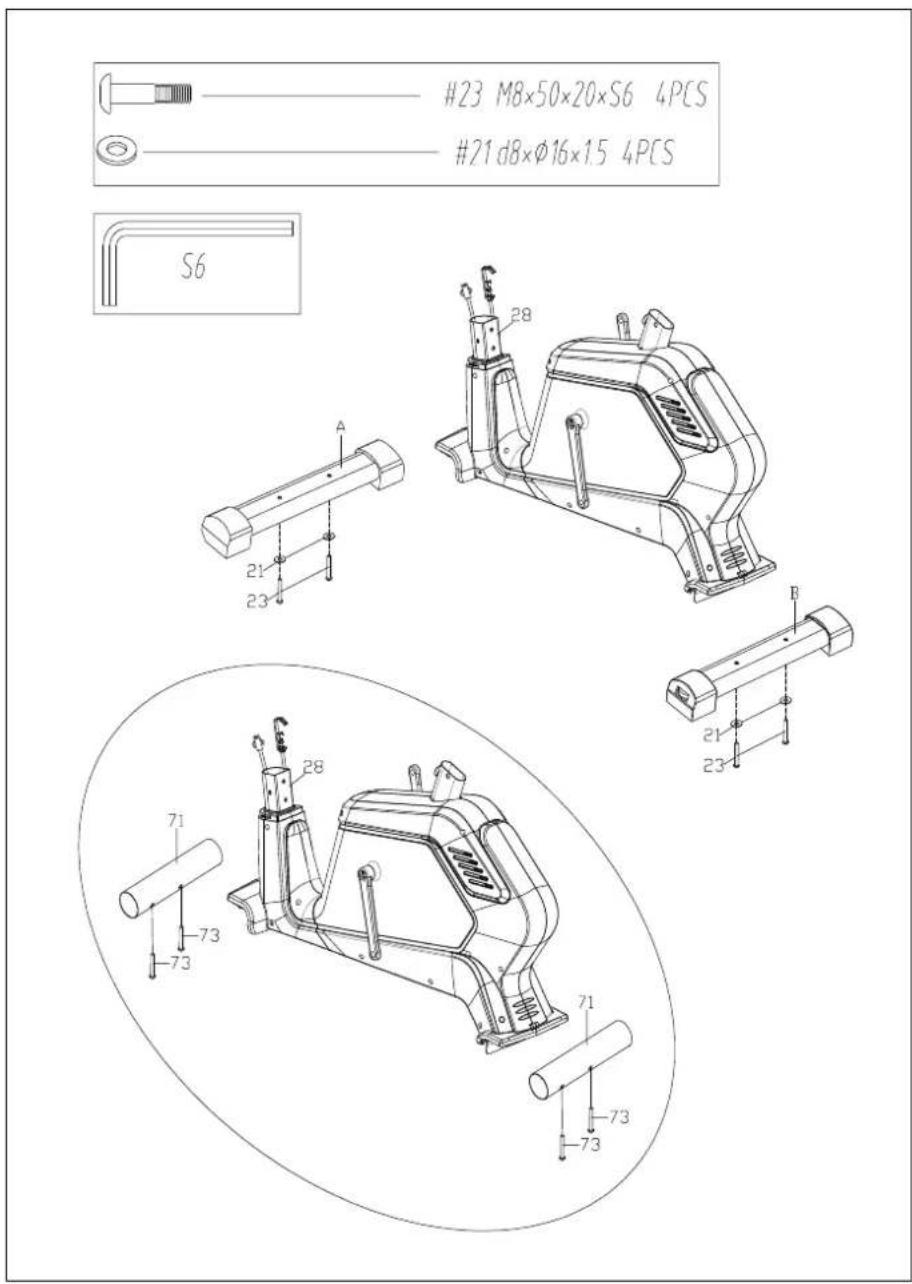

ÉTAPE 1 :

#23 M8×50×20×S6 4PCS #21 d8×Φ16×1.5 4PCS S6 28 21 23 A B 21 23 71 73 73 28 71 73 73

1. Dévisser le boulon (73) à l'aide d'une clé et retirer le tube d'expédition (71). Vous pouvez conserver ces pièces si vous souhaitez reconditionner et transporter cet appareil elliptique à l'avenir.
2. Fixer le stabilisateur avant (A) et le stabilisateur arrière (B) sur le cadre principal (28) avec le boulon (23) et la rondelle (21).

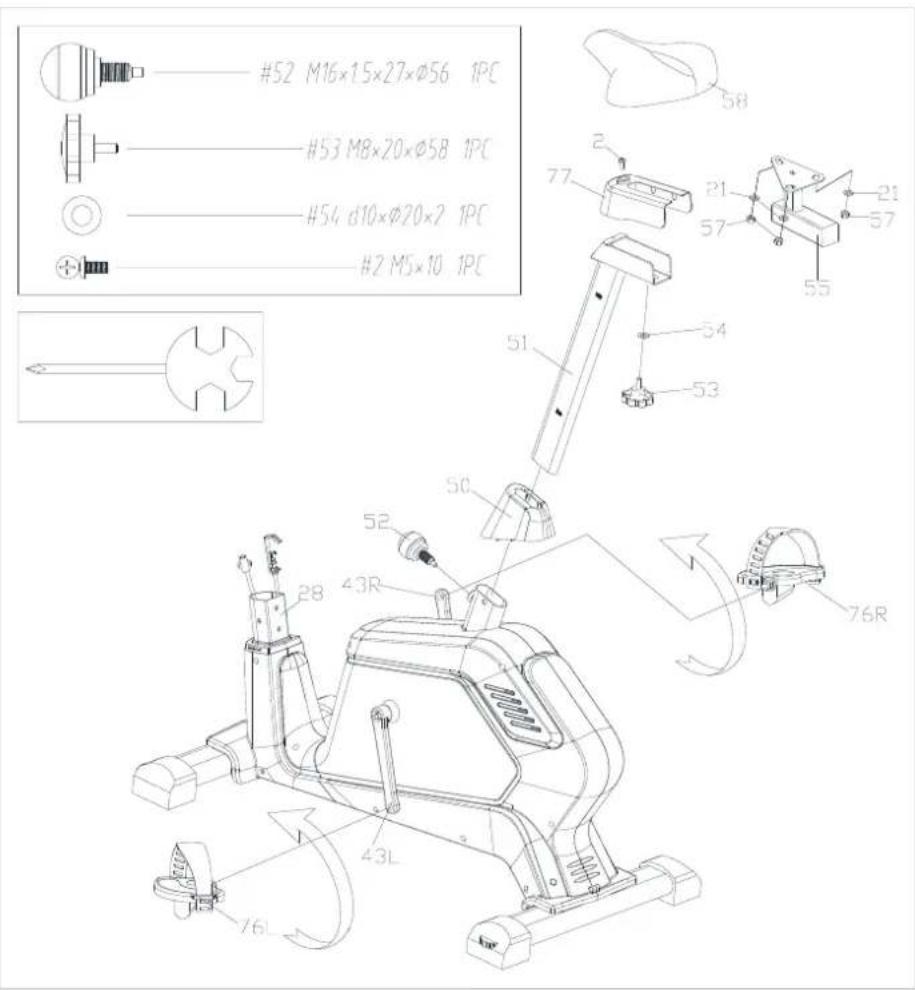

ÉTAPE 2 :

#52 M16×15×27×Φ56 1PC #53 M8×20×Φ58 1PC #54 d10×Φ20×2 1PC #2 M5×10 1PC 58 77 21 57 21 57 55 51 54 53 50 52 28 43R 76R 43L 76L

1. Fixer la selle (58) au tube de selle (55) avec la rondelle (21) et l'écrou en nylon (57), puis serrer la selle (58).
2. Faire glisser le tube de selle (55) dans la tige verticale de selle (51) et à la position souhaitée, aligner les trous et fixer en place avec le bouton de verrouillage (53) et la rondelle (54). Fixer le couvercle de la selle (77) à la tige verticale de selle (51) à l'aide de la vis (2).
3. Faire passer la tige verticale de selle (51) à travers le couvercle en plastique de la tige de la selle (50), insérer la tige verticale du siège (51) dans le cadre principal (28) et aligner les trous. Fixer la selle en position à l'aide du bouton de réglage (52). La hauteur correcte du siège peut être ajustée une fois le vélo entièrement assemblé.
4. Fixer la pédale (76L/R) aux bras de manivelle comme indiqué ; ATTENTION : s'assurer que la pédale droite (76R) marquée (R) est fixée au bras de manivelle droit et serrée dans le sens des aiguilles d'une montre ; la pédale gauche (76L) marquée (L) est fixée au bras de manivelle gauche et serrée dans le sens inverse des aiguilles d'une montre.

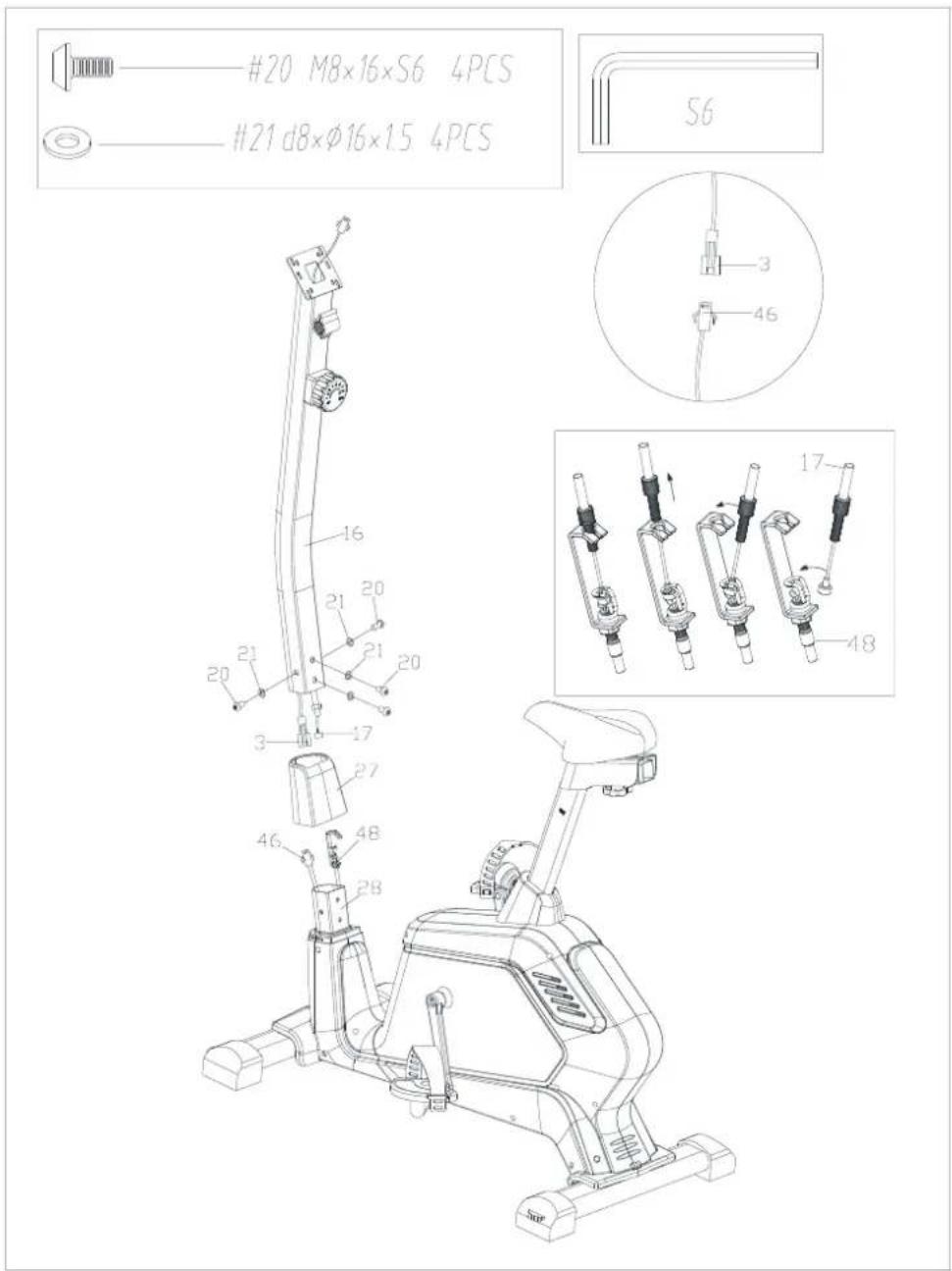

ÉTAPE 3 :

#20 M8×16×S6 4PCS #21 d8×φ16×15 4PCS S6 3 46 17 18 46 48 28 27 27 21 20 16 20 21 20 20 21 20 20 20 20 20 20 20 20 20 20 20

a. Insérer le couvercle avant (27) dans le montant du guidon (16).
b. Connecter correctement le câble 1 (3) et le câble 2 (46)
c. Connecter bien la commande de tension (17) avec le câble de tension (48)
d. Fixer le montant du guidon (16) au cadre principal (28) avec le boulon (20) et les rondelles (21)

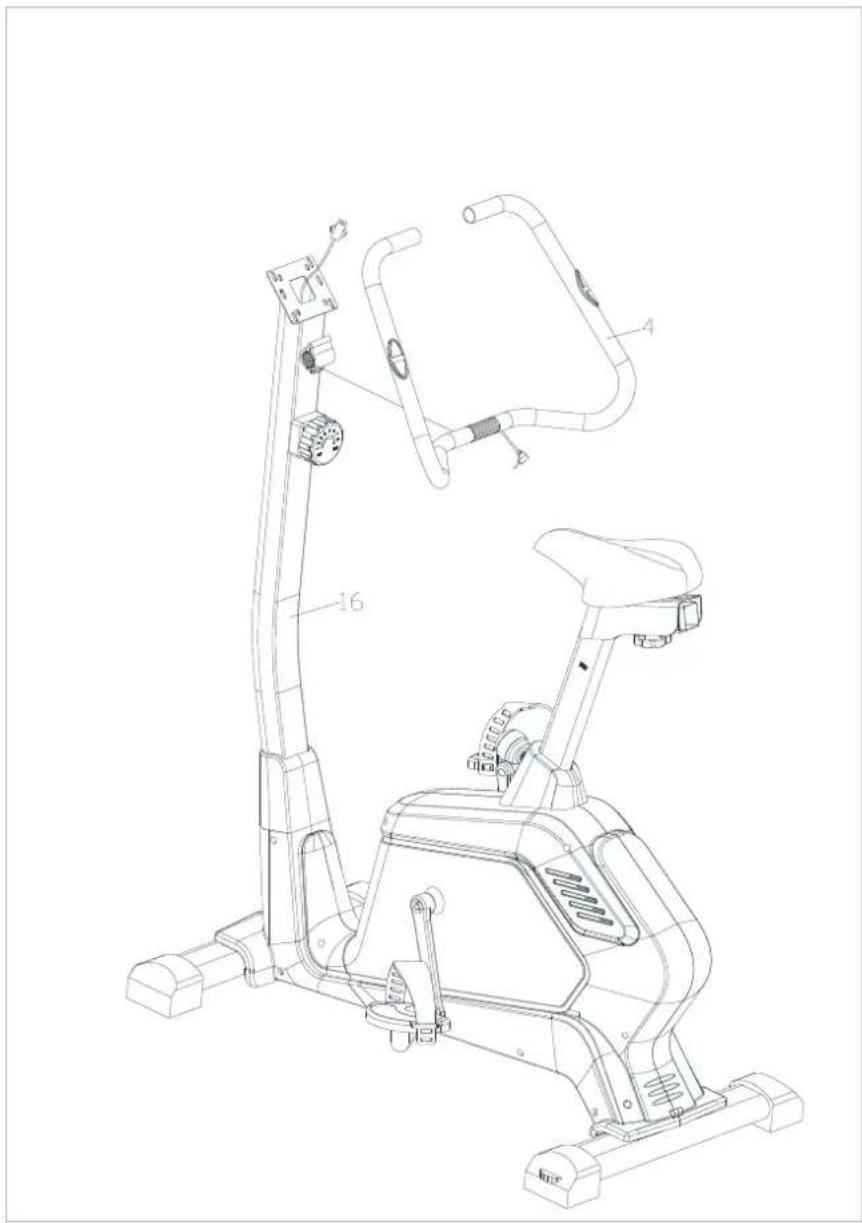

ÉTAPE 4 :

Fixer le guidon (4) sur le montant du guidon (16).

ÉTAPE 5 :

H11 M8 1PC H2 M5×10 4PCS #15 ST4.2×25×Ø8 1PCS #31 ST4.2×19×Ø8 2PCS

Fixer le couvercle avant (13) au guidon (4).

1. Connecter le câble central (3) et le câble de l'ordinateur (1a).
2. Fixer l'ordinateur (1) au tube de support (16) à l'aide de la vis (2), puis brancher le câble du capteur de pouls sur le guidon (9) dans le trou situé à l'arrière de l'ordinateur.
3. Fixer le couvercle avant (13) et le couvercle arrière (14) au montant du guidon (16), puis le fixer avec les vis (15) et (31). Puis, à l'aide du bouton en T (11), serrer le guidon (4) sur le tube de support (16).

L'assemblage est terminé !

MANUEL D'INSTRUCTIONS DU MONITEUR D'EXERCICE

SPÉCIFICATIONS :

TIME [TEMPS]....00:00-99:59

SPEED [VITESSE] (SPD)....0,0-99,9 KM/H (ML/H)

DISTANCE....0,00-9999 KM (ML)

CALORIES....0,0-9999 KCAL

※ODOMETER [ODOMÈTRE] (ODO)....0,0-9999 KM (ML)

※PULSE [POULS] (PUL) 0, 40\~240 BPM

FONCTIONS DES TOUCHES :

MODE : Cette touche vous permet de sélectionner et de verrouiller une fonction particulière que vous souhaitez utiliser.

※ SET : permet de procéder à l'établissement des données pour « TIME » [TEMPS], « DISTANCE », « CALORIES », « PULSE » [POULS].

CLEAR (RESET) [Réinitialisation] : la touche permet de remettre la valeur à zéro en appuyant dessus.

※ON/OFF (START/STOP) [Marche/Arrêt] :la pression de cette touche permet de mettre en pause l'entrée du signal.

PROCÉDURES OPÉRATIONNELLES :

1. ALLUMAGE/ARRÊT AUTOMATIQUE

◆ Le système se met en marche lorsqu'on appuie sur une touche ou lorsqu'il détecte une entrée du capteur de vitesse.
Le système s'éteint automatiquement lorsque la vitesse n'est pas signalée ou qu'aucune touche n'est pressée pendant environ 4 minutes.

2. RESET [RÉINITIALISATION]

L'appareil peut être réinitialisé en changeant la pile ou en appuyant sur la touche MODE pendant 3 secondes.

3. MODE

Pour choisir SCAN [Balayage] ou LOCK [Verrouillage] si l'on ne veut pas le mode de balayage, appuyer sur la touche MODE lorsque le pointeur de la fonction souhaitée commence à clignoter.

FONCTIONS :

1. TIME [TEMPS] : Appuyer sur la touche MODE jusqu'à ce que le pointeur se verrouille sur TIME [Temps]. La durée totale de fonctionnement s'affiche au démarrage de l'exercice.
2. SPEED [VITESSE] : Appuyer sur la touche MODE jusqu'à ce que le pointeur avance jusqu'à SPEED (Vitesse). La vitesse actuelle sera indiquée.
3. DISTANCE : Appuyer sur la touche MODE jusqu'à ce que le pointeur avance jusqu'à DISTANCE. La distance de chaque séance d'entraînement sera affichée.
   4.CALORIES : Appuyer sur la touche MODE jusqu'à ce que le pointeur se verrouille sur CALORIES. Les calories brûlées s'affichent lorsqu'on commence la séance.
   5.ODOMETER ODOMÈTRE : Appuyer sur la touche MODE jusqu'à ce que le pointeur avance jusqu'à ODOMETER [ODOMÈTRE]. La distance totale accumulée s'affiche.
   6.PULSE POULS : Appuyer sur la touche MODE jusqu'à ce que le pointeur se déplace sur PULSE (POULS). La fréquence cardiaque actuelle de l'utilisateur s'affiche en battements par minute. Mettre les paumes des mains sur les deux coussinets de contact (ou mettre un clip d'oreille à l'oreille), et attendre 30 secondes pour obtenir la lecture la plus précise.

SCAN [BALAYAGE] : L'affichage change automatiquement toutes les 4 secondes.

BATTERY [BATTERIE] : En cas d'affichage incorrect à l'écran, veuillez réinstaller les piles pour obtenir un bon résultat.

Garlando

GARLANDO SPA

Via Regione Piemonte, 32 - Zona Industriale D1

15068 - Pozzolo Formigaro (AL) - Italy

www.toorx.it - [e-mail]
