BRX-55 - Formateur de vélo d'intérieur Toorx - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Formateur de vélo d'intérieur
Marque	Toorx
Modèle	BRX-55
Alimentation du compteur	2 piles AAA 1,5 V (incluses non fournies)
Fonctions du compteur	Temps, vitesse, distance, calories, fréquence cardiaque (en option), scan automatique
Type d'affichage	LCD
Résistance	Par câble de tension avec bouton de commande
Pédales	Pédales gauche et droite avec filetage inversé (gauche : sens anti-horaire, droite : sens horaire)
Selle	Coussin de selle réglable en hauteur
Guidon	Guidon ajustable avec barre de compteur
Stabilisateurs	Avant et arrière avec fixation boulonnée
Outils fournis	Outil hexagonal multiple avec tournevis cruciforme Phillips, clé Allen S6
Assemblage requis	Oui, avec instructions pas à pas
Entretien recommandé	Vérifier la tension des boulons, nettoyer avec un chiffon humide, remplacer les piles du compteur
Utilisation prévue	Entraînement cardio à domicile
Poids maximum utilisateur	Non spécifié (estimation : 100 kg)
Dimensions (estimation)	Environ 100 x 50 x 120 cm
Garantie	Voir conditions du fabricant
Fabricant	Garlando SPA - Via Regione Piemonte, 32 - Zona Industriale D1 - 15068 Pozzolo Formigaro (AL) - Italy

FOIRE AUX QUESTIONS - BRX-55 Toorx

Comment installer les pédales sur le Toorx BRX-55 ?

Identifiez les pédales marquées L (gauche) et R (droite). Pour la pédale gauche, tournez l'arbre dans le sens anti-horaire ; pour la droite, dans le sens horaire. Serrez avec l'outil hexagonal multiple fourni. Attention à ne pas forcer le filetage.

Comment régler la résistance sur le BRX-55 ?

Tournez le bouton de commande de tension situé sur le guidon. La résistance augmente ou diminue selon le sens de rotation.

Mon compteur ne s'allume pas, que faire ?

Vérifiez les piles : ouvrez le compartiment à l'arrière du compteur et insérez deux piles AAA 1,5V en respectant la polarité. Si l'écran est figé, maintenez la touche MODE enfoncée pendant 4 secondes pour remettre à zéro.

Comment basculer entre les fonctions du compteur ?

Appuyez sur la touche MODE pour sélectionner successivement : Temps, Vitesse, Distance, Calories, Fréquence cardiaque (si option activée). Le mode SCAN les affiche automatiquement toutes les 4 secondes.

Faut-il assembler le vélo avant utilisation ?

Oui, le Toorx BRX-55 nécessite un assemblage simple : fixer les stabilisateurs, les pédales, la barre de compteur, la selle et le guidon. Suivez les étapes du manuel.

Comment entretenir mon vélo d'intérieur ?

Après chaque utilisation, essuyez la transpiration avec un chiffon humide. Vérifiez régulièrement le serrage des boulons, notamment les stabilisateurs et la selle. Lubrifiez les pièces mobiles si nécessaire.

Quelle est la fonction du bouton MODE ?

La touche MODE permet de naviguer entre les différentes fonctions (temps, vitesse, etc.). Pour remettre une valeur à zéro, maintenez-la enfoncée 4 secondes.

Comment installer le compteur ?

Retirez les deux vis à l'arrière du compteur, branchez les trois fils venant de la barre de compteur, puis fixez le compteur avec les vis. Utilisez l'outil hexagonal multiple.

Le compteur affiche des chiffres incorrects, que faire ?

Remplacez les deux piles AAA en même temps. Des piles faibles peuvent provoquer des affichages erronés. Utilisez des piles alcalines de qualité.

Puis-je utiliser une selle différente ?

Oui, la tige de selle est standard. Vous pouvez remplacer le coussin de selle par un modèle compatible aux mêmes fixations (trois boulons). Assurez-vous de bien serrer les écrous nylon.

MODE D'EMPLOI BRX-55 Toorx

Outil hexagonal multiple avec tournevis cruciforme Phillips S13-S14-S15

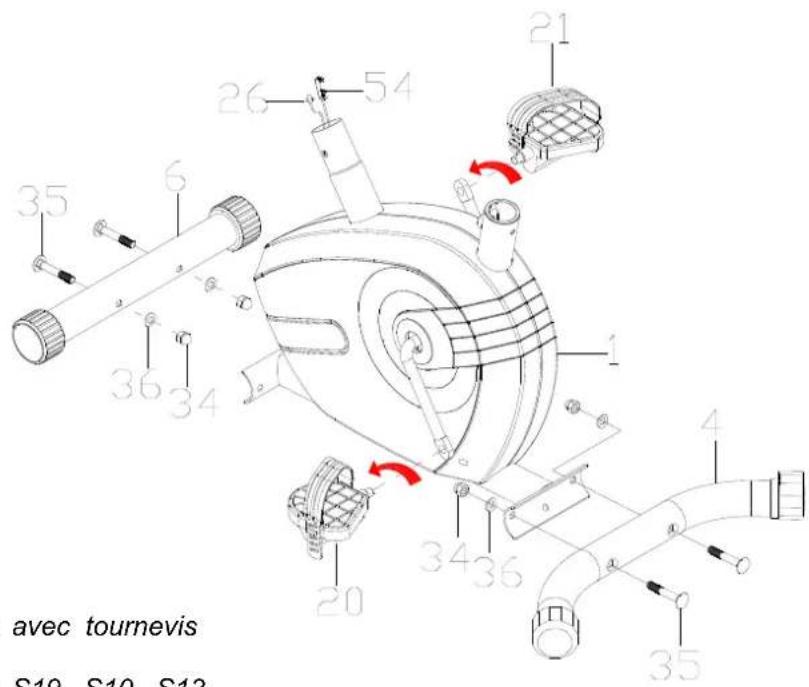

1. Installation des stabilisateurs arrière et avant

Assembler le stabilisateur avant (6) et le stabilisateur arrière (4) sur la partie courbée avant du cadre principal (1) avec quatre boulons M10 x 57 (35), quatre rondelles en arc Φ10 (36) et quatre écrous borgnes M10 (34). Serrer les écrous borgnes avec l'outil hexagonal multiple fourni.

2. Installation des pédales gauche et droite

Les manivelles, les axes de pédalier et les pédales sont identifiés avec un « R » pour la pédale de droite et un « L » pour la pédale de gauche.

Insérer l'arbre de pédalier de la pédale Pied gauche (20)dans le trou fileté de la manivelle gauche. Tourner l'arbre de pédalier à la main dans le sens anti-horaire jusqu'à ce qu'il soit serré.

Remarque : NE PAS tourner l' arbre de pédale dans le sens horaire, en procédant ainsi on fait disparaître le filetage.

Serrer l'arbre de pédalier de la Pédale Pied gauche (20) avec l' outil hexagonal multiple avec tournevis cruciforme Phillips fourni.

Insérer l'arbre de pédalier de la pédale Pied droit (21) dans le trou fileté de la manivelle droite. Tourner l'arbre de pédalier à la main dans le sens horaire jusqu'à ce qu'il soit serré. Serrer l'arbre de pédalier de la Pédale Pied droit (21) avec l'outil hexagonal multiple avec tournevis cruciforme Phillips fourni.

avec tournevis S10 S10 S12

Outil :

Outil hexagonal multiple avec tournevis cruciforme Phillips

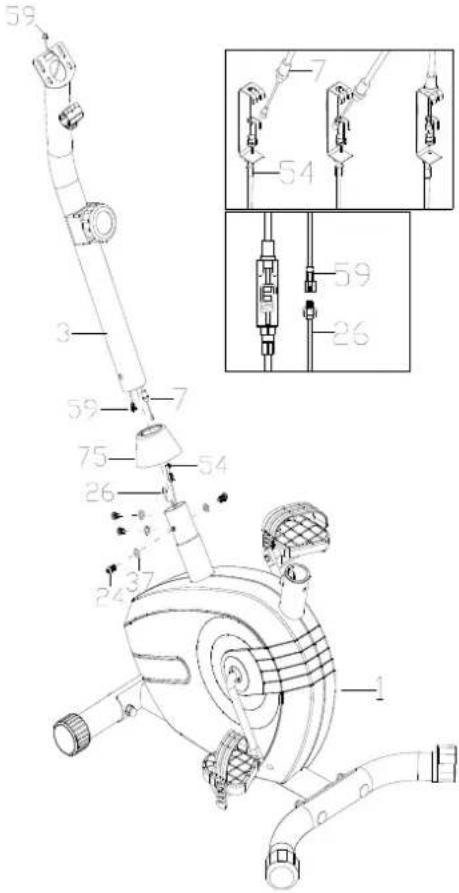

3. Installation de la barre de compteur

Retirer quatre boulons hexagonaux M8x15 (24) et quatre rondelles courbées Φ8 (37) du tube du cadre principal (1). Retirer les boulons avec la clé Allen S6 fournie.

Insérer la barre de compteur (3) dans le couvercle pour barre de compteur (75).

Brancher le câble de capteur (26) du cadre principal (1) vers la rallonge du câble de capteur (59) de la potence de guidon (3).

Placer l'extrémité du câble de résistance du bouton de commande de tension (7) dans le câble de verrouillage du câble de tension (54). Tirer le câble de résistance du bouton de commande de tension (7) vers le haut et l'insérer dans la fente du support métallique du câble de tension (54).

Insérer le raccord métallique sur le câble de résistance du bouton de commande de tension (7) dans le trou à l'extrémité de la fente dans le support métallique du câble de tension (54).

Brancher le câble de résistance du bouton de commande de tension (7) au câble de tension (54) entièrement.

Insérer la potence de guidon (3) sur le tube du cadre principal (1) et fixer avec quatre boulons hexagonaux M8x15 (24) et quatre rondelles courbées Φ8 (37) précédemment retirées.

Serrer les boulons avec la clé Allen S6 fournie.

59 3 59 7 75 26 54 24 37 1 54 59 26

Outil :

Clé Allen S6

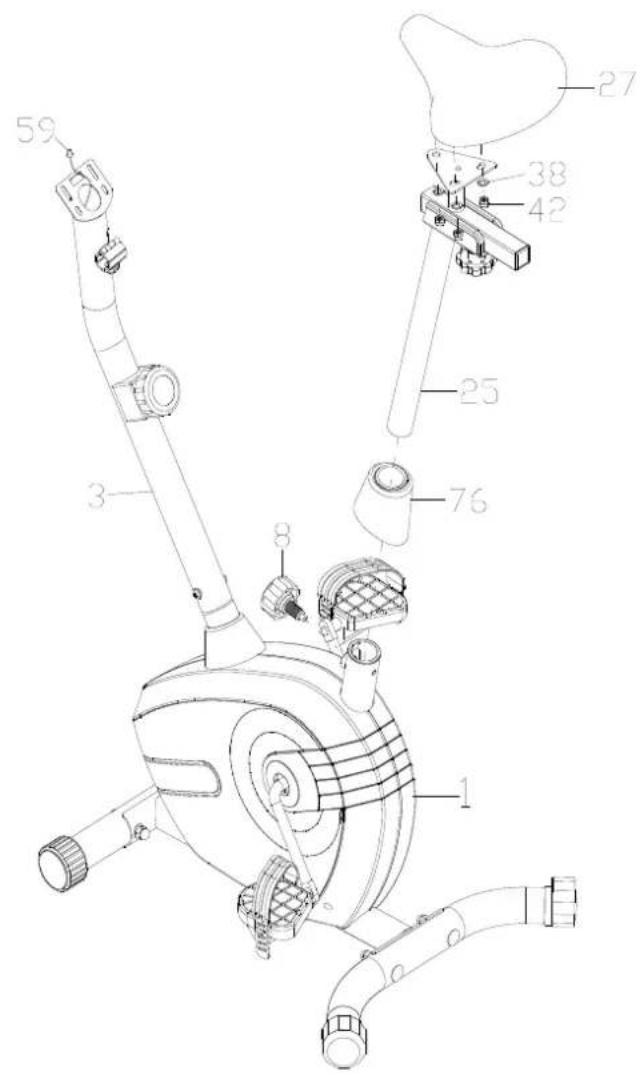

4. Installation du coussin de selle, des soufflets de la tige de selle, de la tige de selle

Retirer trois rondelles (38) et trois écrous en nylon M8 (42) de la face inférieure du coussin de selle (27). Guider les boulons sur la face inférieure du coussin de selle (27) à travers les trous situés sur le dessus de la tige(25) de selle, assembler avec les rondelles retirées (38) et les écrous en nylon (42). Serrer les écrous nylon avec l'outil hexagonal multiple fourni. Puis fixer la tige de selle(25) avec le cadre (1) avec le bouton (8)

59 3 8 1 76 25 42 38 27

Outil :

Outil hexagonal multiple avec tournevis cruciforme Phillips

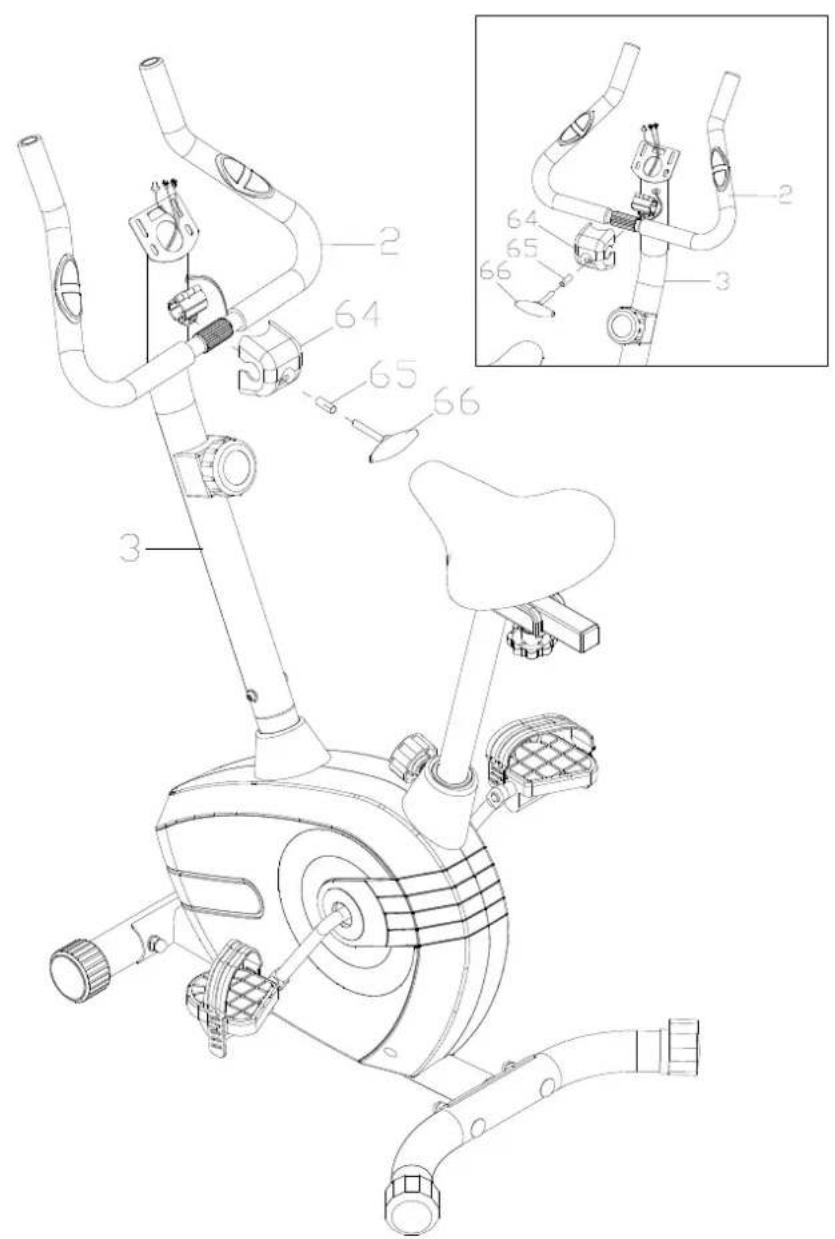

Insérer les deux fils du guidon dans le trou de la barre de compteur (3), et laisser les deux fils ressortir par le dessus de la barre de compteur.

Assembler le guidon (2) sur la barre de compteur (3) avec le boulon en T (66), le manchon (65) et le couvercle décoratif pour guidon (64)

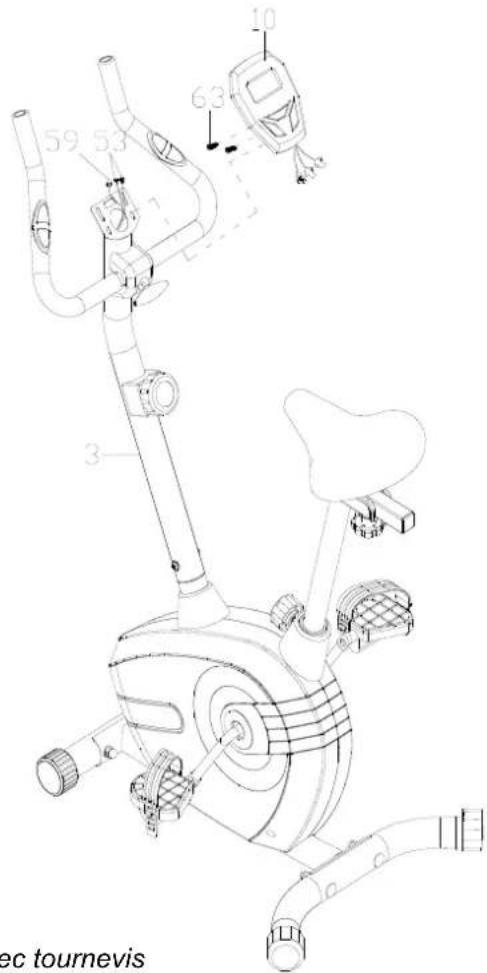

6. Installation du compteur

Retirer deux boulons (63) à l'arrière du compteur (10), brancher les trois fils du compteur (10) vers les trois fils situés sur le haut de la barre du compteur (3). Ensuite, fixer le compteur (10) sur la barre du compteur (3) avec des boulons(63)

59 53 63 10 3 ec tournevis

Outil :

Outil hexagonal multiple avec tournevis cruciforme Phillips

MANUEL D'INSTRUCTIONS DU MONITEUR D'EXERCICE

SPÉCIFICATIONS

DURÉE----0:00\~99:59MIN

VITESSE----0.0\~999.9ML/H (KM/H)

FONCTIONS DES TOUCHES :

MODE : Cette touche vous permet de sélectionner et de verrouiller une fonction particulière que vous souhaitez utiliser.

Pour remettre la valeur à zéro, appuyez sur la touche pendant 4 secondes.

FONCTIONS :

TEMPS : Appuyez sur la touche MODE jusqu'à ce que le pointeur se verrouille sur TIME. La durée totale de fonctionnement s'affiche au démarrage de l'exercice.

VITESSE : Appuyez sur la touche MODE jusqu'à ce que le pointeur se verrouille sur

REPS/MIN Permet d'afficher la vitesse actuelle pendant le temps de fonctionnement

DISTANCE : Appuyez sur la touche MODE jusqu'à ce que le pointeur se verrouille sur

DISTANCE. La distance de chaque entraînement s'affichera au démarrage de l'exercice.

CALORIE : appuyez sur la touche MODE jusqu'à ce que le pointeur se verrouille sur

CALORIE. Les calories consommées seront affichées au démarrage de l'exercice.

1. DISTANCE KM (LE CAS ÉCHÉANT) Permet d'accumuler automatiquement la distance d'entraînement au démarrage de l'exercice.

2. FRÉQUENCE CARDIAQUE (LE CAS ÉCHÉANT) : Appuyez sur la touche MODE jusqu'à ce que le pointeur s'approche de la fonction FRÉQUENCE CARDIAQUE et placez le clip sur votre oreille ou bien placez votre main sur l'orifice du capteur pendant 3 secondes pour qu'elle s'affiche.

SCAN : Affiche les changements selon le schéma suivant toutes les 4 secondes.

Affiche automatiquement les fonctions suivants dans l'ordre indiqué :

En cas d'absence de signal dans les 4-5 minutes, l'écran LCD s' arrête automatiquement. Lorsqu'il y a une entrée de signal, le moniteur s'allume automatiquement.

S’ il est possible de voir un affichage incorrect sur le moniteur, veuillez remplacer les piles pour avoir un bon résultat. Vous devez remplacer les piles en même temps.

1. Le moniteur utilise 2 piles « AAA » 1.5v.

Garlando

GARLANDO SPA

Via Regione Piemonte, 32 - Zona Industriale D1

15068 - Pozzolo Formigaro (AL) - Italy

www.toorx.it - [e-mail]
