| Type de produit | Formateur de vélo d’intérieur |
| Marque | Toorx |
| Modèle | BRX-95-COMFORT |
| Dimensions (approx.) | 120 x 50 x 90 cm |
| Poids (approx.) | 30 kg |
| Alimentation | Adaptateur secteur (non inclus, 5V/1A recommandé) |
| Fonctions principales | Ordinateur d’entraînement avec affichage, capteurs de pouls au guidon, résistance réglable |
| Réglages | Siège réglable horizontalement et verticalement; guidon réglable en hauteur et inclinaison |
| Pédales | Pédales avec cale-pieds, modèle standard 9/16” |
| Matériaux | Cadre en acier, guidon et siège en mousse et plastique |
| Entretien et nettoyage | Nettoyer avec un chiffon humide et sécher; vérifier régulièrement le serrage des boulons; lubrifier les parties mobiles si nécessaire |
| Sécurité | Débrancher l’adaptateur en cas d’inutilisation prolongée; utiliser sur une surface plane et stable; ne pas dépasser le poids utilisateur max. (120 kg) |
| Pièces détachées et réparabilité | Pièces disponibles auprès du fabricant ou revendeur; réparation par un professionnel recommandée |
| Garantie | 2 ans (selon conditions du vendeur) |
| Utilisation | Utilisation domestique uniquement |
FOIRE AUX QUESTIONS - BRX-95-COMFORT Toorx
Questions des utilisateurs sur BRX-95-COMFORT Toorx
0 question sur cet appareil. Repondez a celles que vous connaissez ou posez la votre.
Poser une nouvelle question sur cet appareil
Téléchargez la notice de votre Formateur de vélo d'intérieur au format PDF gratuitement ! Retrouvez votre notice BRX-95-COMFORT - Toorx et reprennez votre appareil électronique en main. Sur cette page sont publiés tous les documents nécessaires à l'utilisation de votre appareil BRX-95-COMFORT de la marque Toorx.
MODE D'EMPLOI BRX-95-COMFORT Toorx

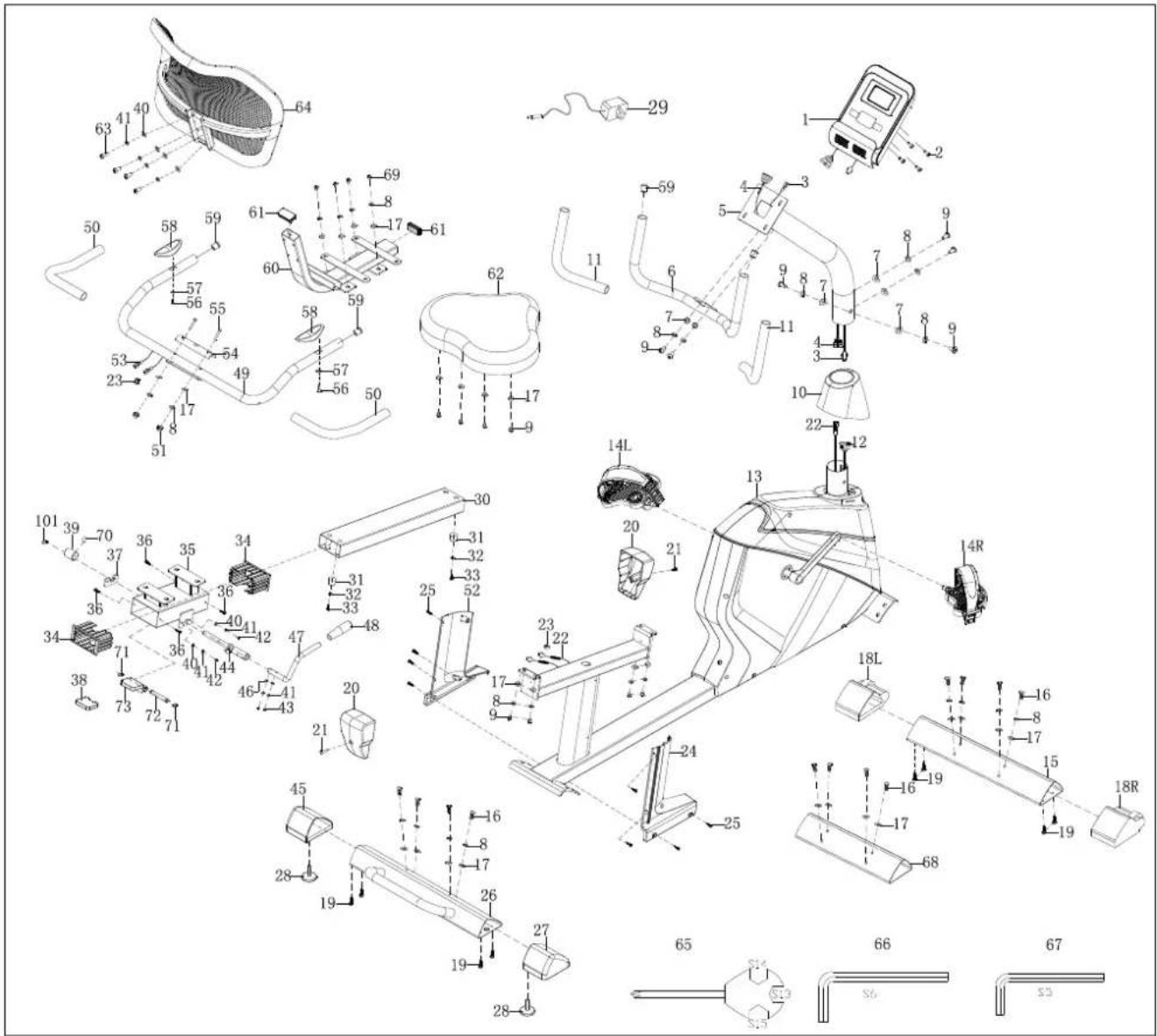

Vue éclatée extérieure :

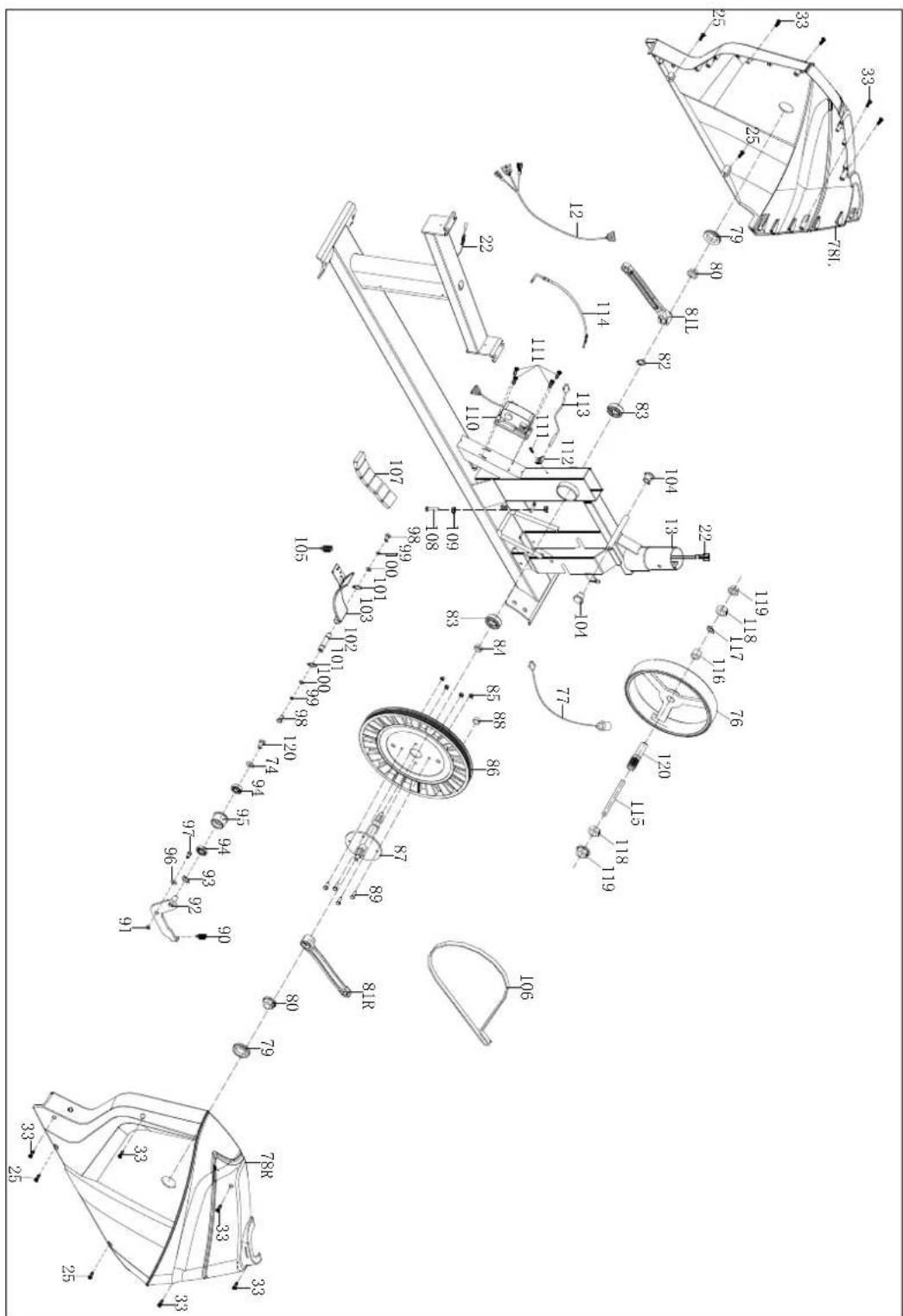

Vue éclatée intérieure :

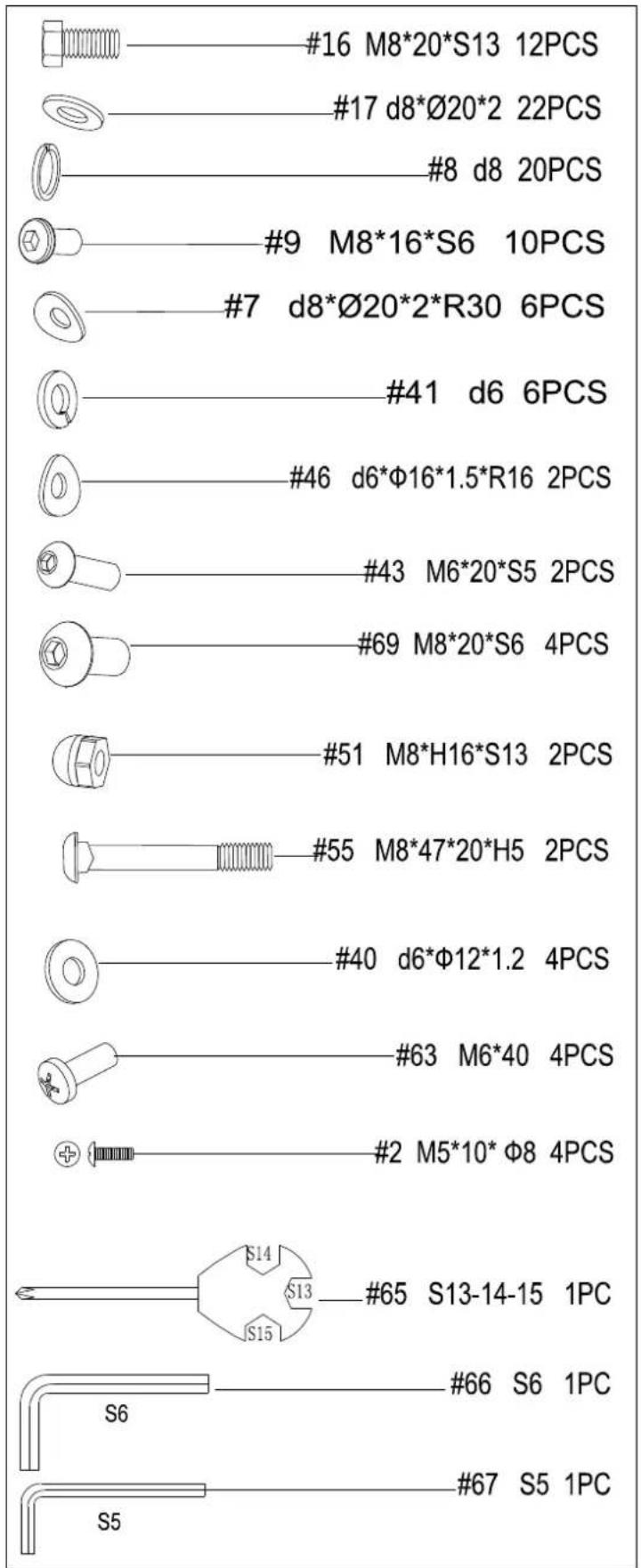

Pièces et outils pour le montage :


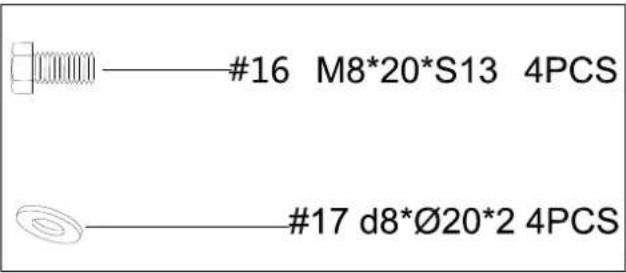

#16 M8*20*S13 4PCS #17 d8*Ø20*2 4PCS


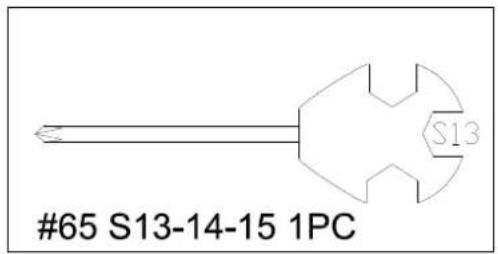

#65 S13-14-15 1PC


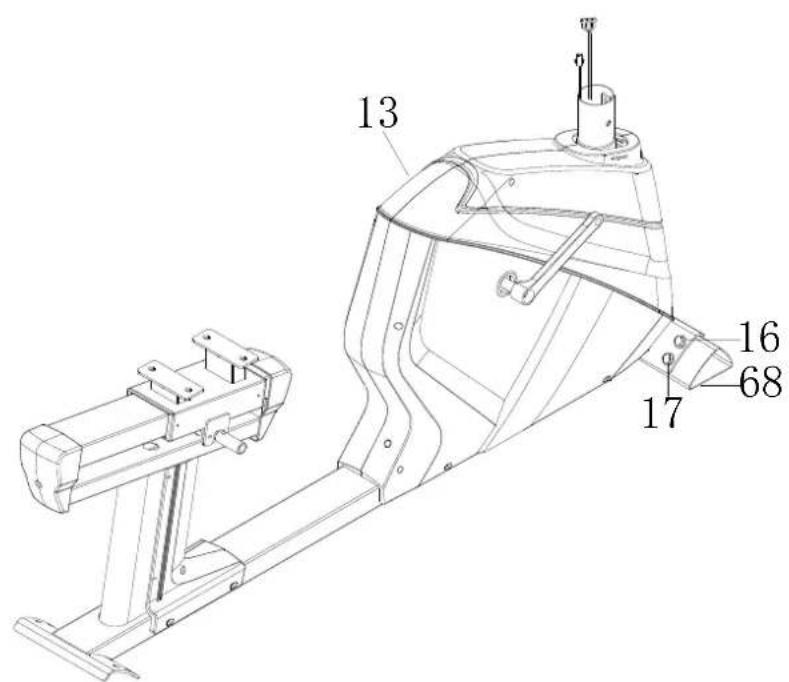

13 16 68 17Enlever les tubes d'emballage (68), les boulons (16) et les rondelles (17) du cadre principal (13) avec la clé (65), veuillez les garder pour l'ulisaon prochaine.

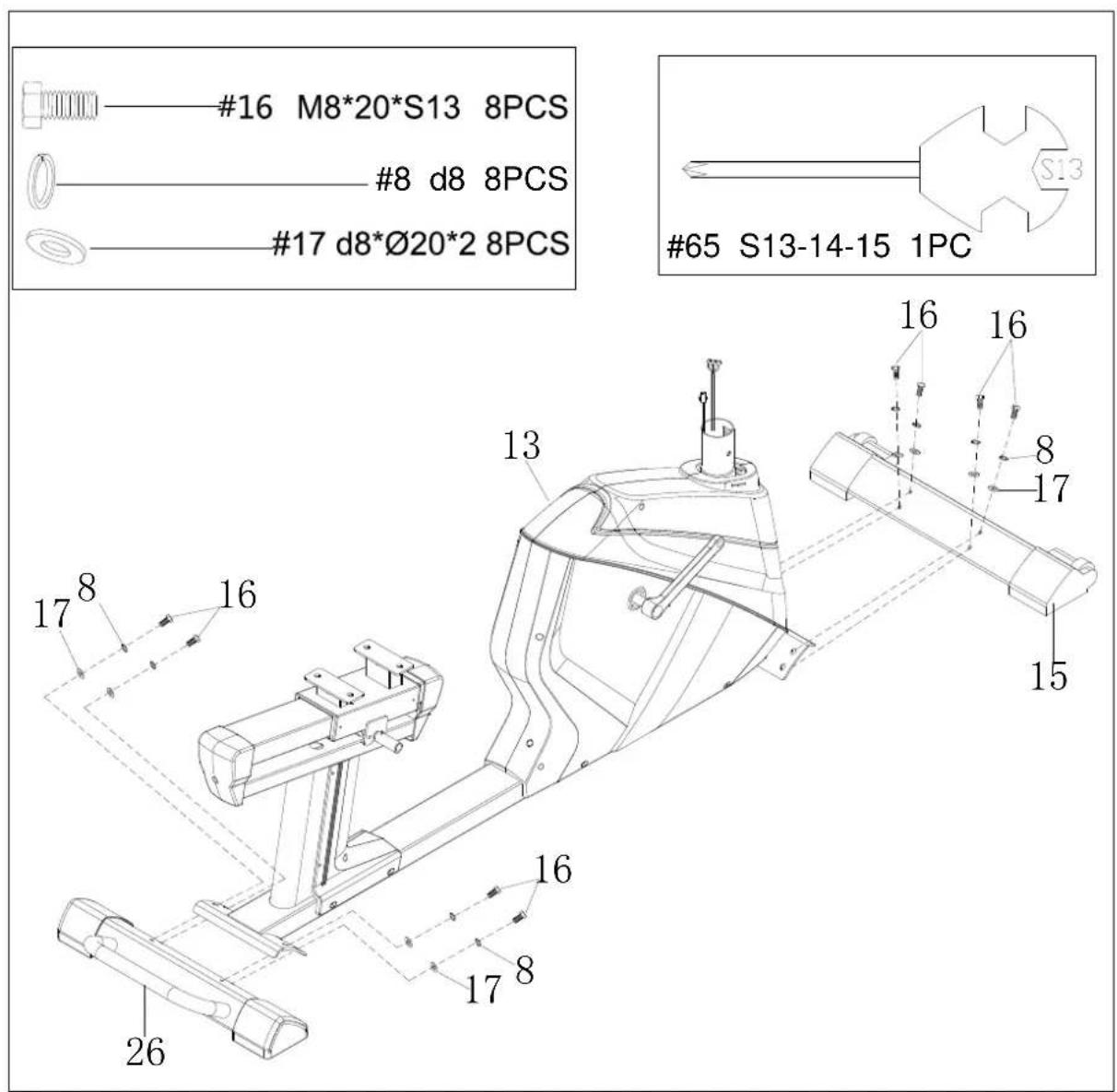

Étape 2 :
puis assembler le tube inférieur avant (15) et le tube inférieur arrière (26) sur le cadre principal (13) avec la clé (65), les boulons (16), les rondelles élasques (8) et les rondelles (17).

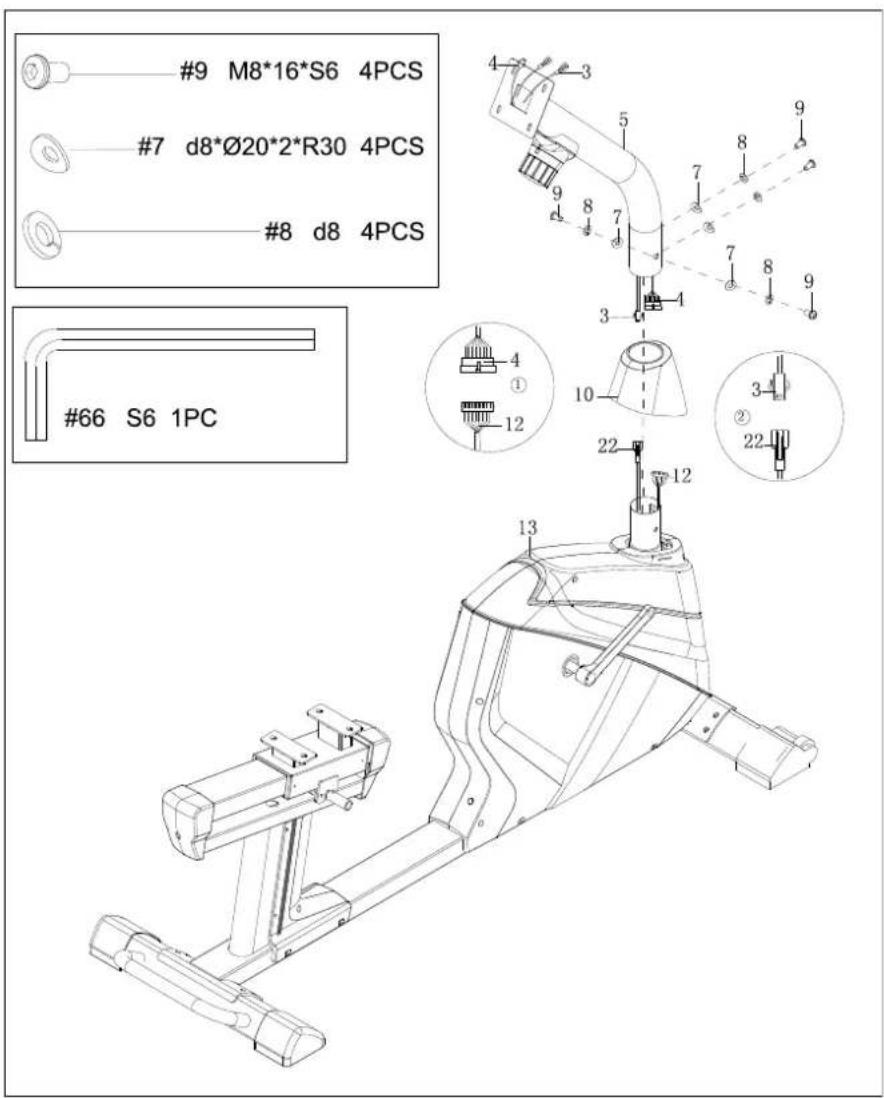

Étape 3 :
b. Mere le revêtement (10) sur la liaison de la potence du guidon (5), connecter correctement le câble 1 (4) et le câble 2 (12) ; connecter correctement le câble du capteur de pouls sur le guidon 2 (3) et le câble du capteur de pouls sur le guidon 1 (22).
c. Assembler la liaison de la potence du guidon (5) avec le cadre principal (13) au moyen de boulons (9), rondelles élasques (8) et rondelles à arc (7) ; aacher le revêtement de la liaison de la potence du guidon (10).

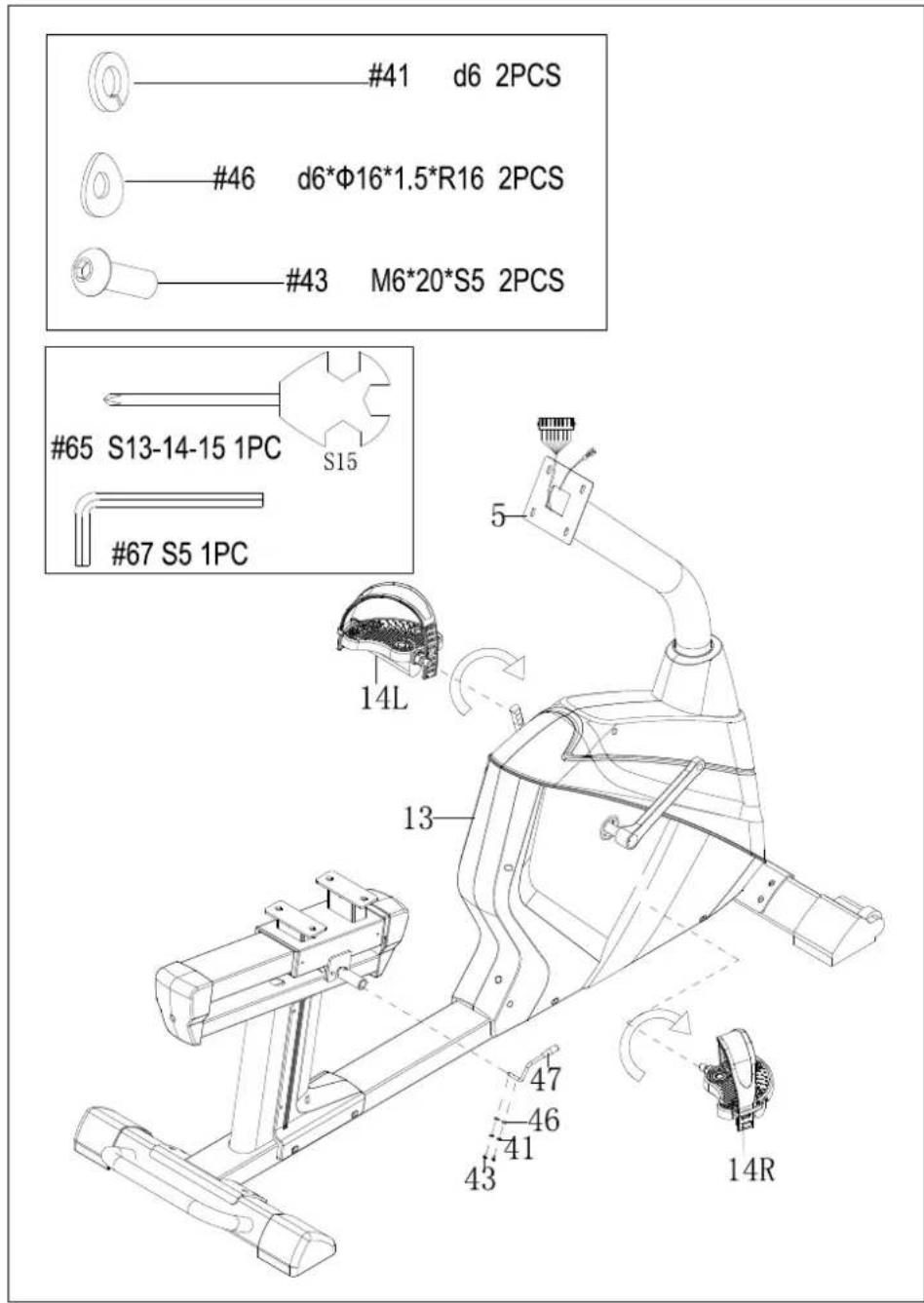

Étape 4 :
b. Enlever les boulons (43), les rondelles élasques (41) et les rondelles en arc (46)
du guidon ajusté (47) avec la clé (67), puis xer le guidon ajusté (47) à l'arbre ajusté
(44) avec les boulons (43), les rondelles élasques (41) et les rondelles en arc (46).

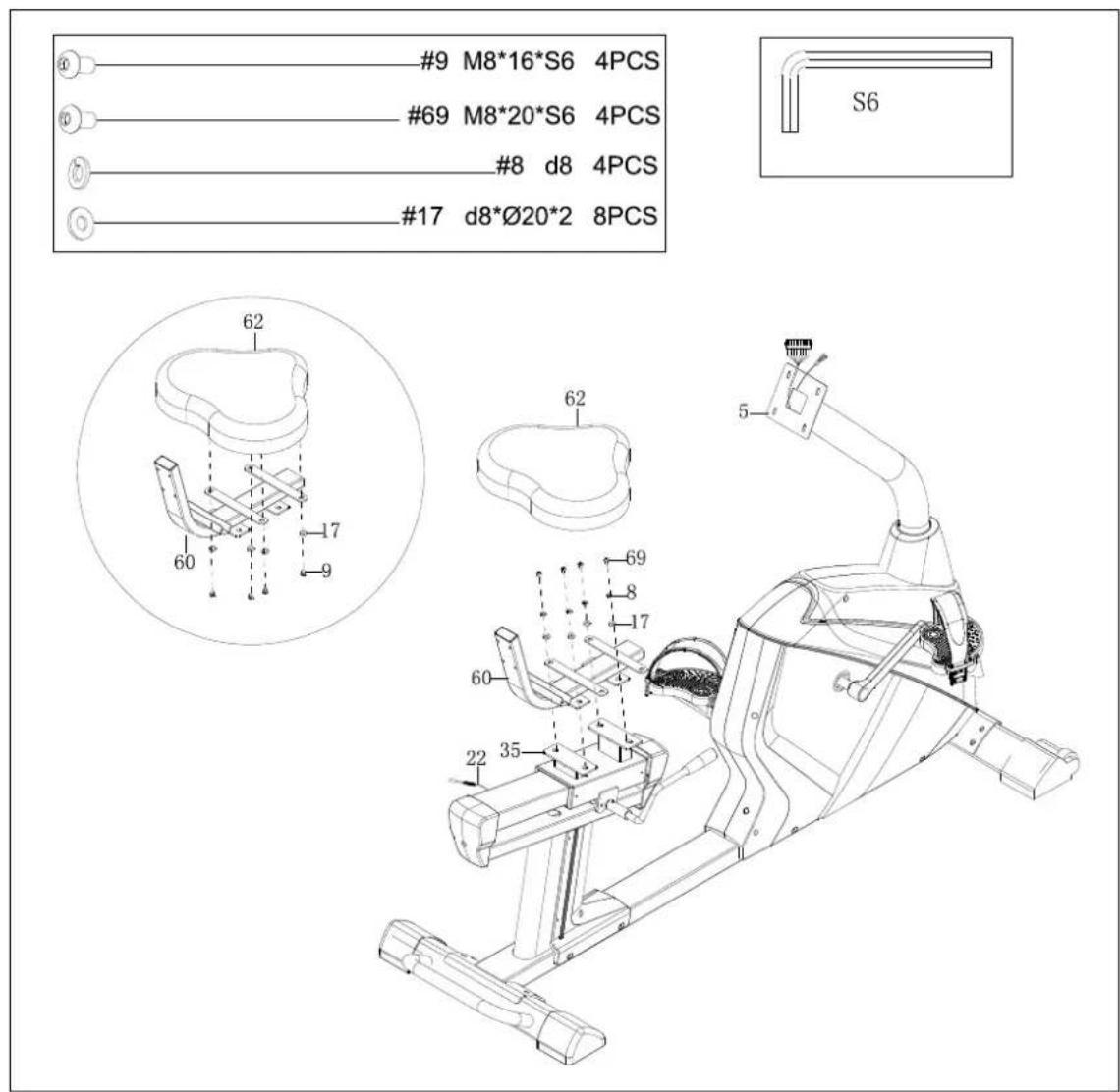

Étape 5 :
b. Enlever les boulons (9) et les rondelles (17) du siège (62) avec la clé (66), puis monter le siège (62) pour l'assemblage du cadre de la selle (60) avec la clé (66), les boulons (9) et les rondelles (17).
Étape 6 :


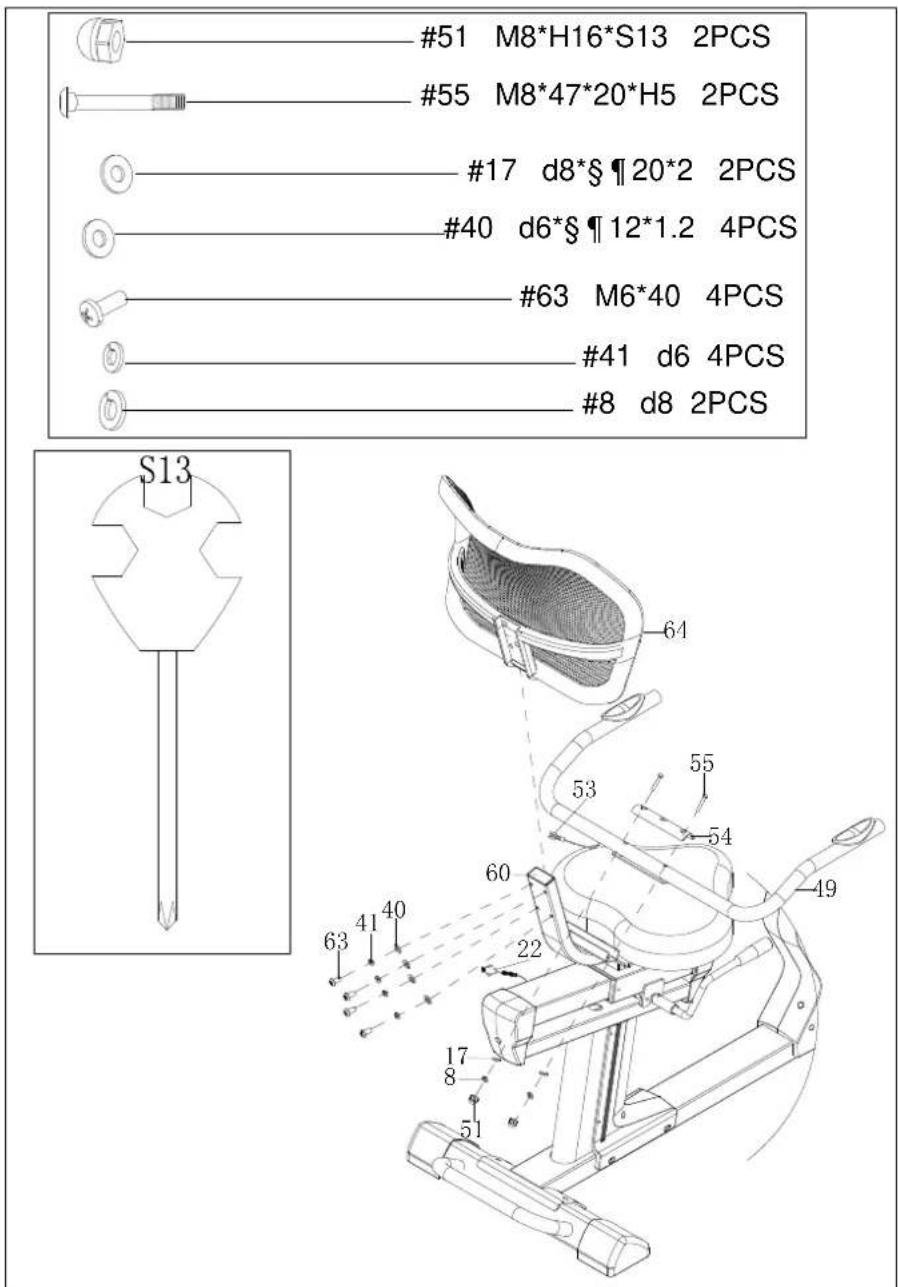

#51 M8*H16*S13 2PCS #55 M8*47*20*H5 2PCS #17 d8*§ ¶ 20*2 2PCS #40 d6*§ ¶ 12*1.2 4PCS #63 M6*40 4PCS #41 d6 4PCS #8 d8 2PCS S13 64 53 55 54 60 49 22 63 41 40 17 8 51a. Enlever les boulons (63), les rondelles élasques (41) et les rondelles (40) du coussin
arrière (64) avec la clé (65) ; intégrer ensuite le coussin arrière (64) à l'assemblage du cadre de la selle (60) avec la clé (65), les boulons (63), les rondelles élasques (41) et les rondelles (40).
b. Intégrer le guidon (49) à l'assemblage du cadre de la selle (60) avec la clé (65), les boulons (55), les rondelles (17), les rondelles élasques (8), les écrous (51) et le panneau de revêtement (54).
c. Bien connecter le câble du capteur de pouls sur le guidon (53) et le câble du capteur de pouls sur le guidon 1(22).

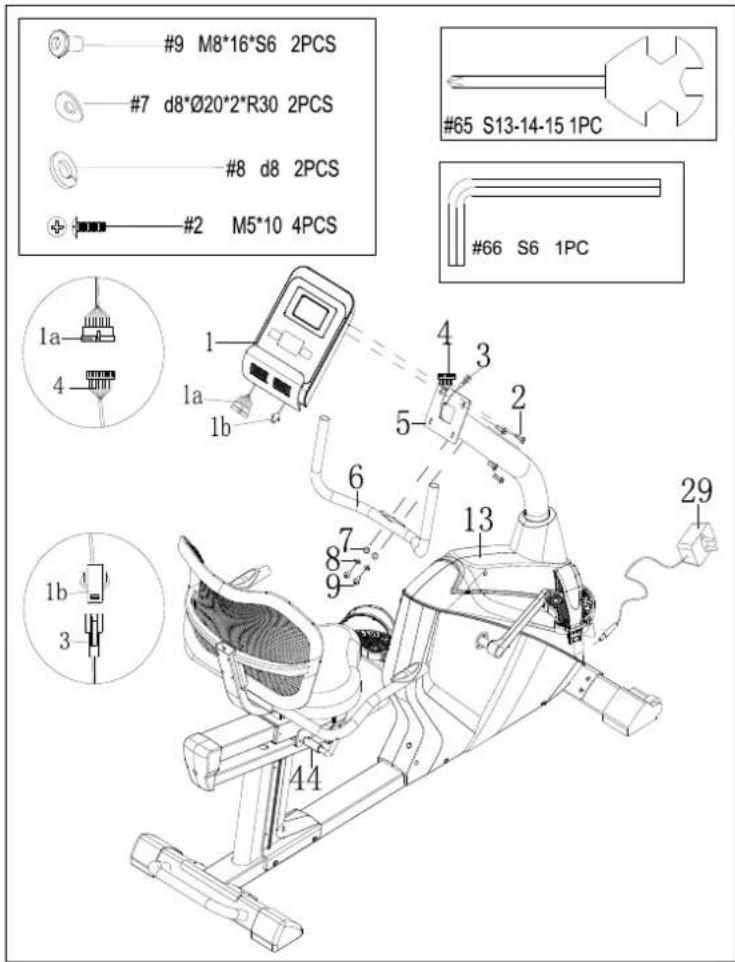

Étape 7 :
correctement le câble de l'ordinateur (1b) et le câble 2 (3).
b. Enlever les boulons (2) de la pare arrière de l'ordinateur (1), puis monter l'ordinateur (1) sur la liaison de la potence du guidon (5) avec la clé (65) et les boulons (2).
c. Enlever les boulons (9), les rondelles élasques (8) et la rondelle à arc (7) de la liaison de la potence du guidon (5) avec la clé (66), puis monter le guidon (6) sur la liaison de la potence (5) avec le boulon (9). Les rondelles élasques(8) et la rondelle à arc (7).
d. Introduire le câble de l'adaptateur (29) dans la che d'alimentaon derrière le disposif de revêtement de la chaîne (13), puis brancher l'adaptateur dans une prise.
Attenon : Durant les périodes prolongées d'inulisaon, couper la source d'alimentaon.

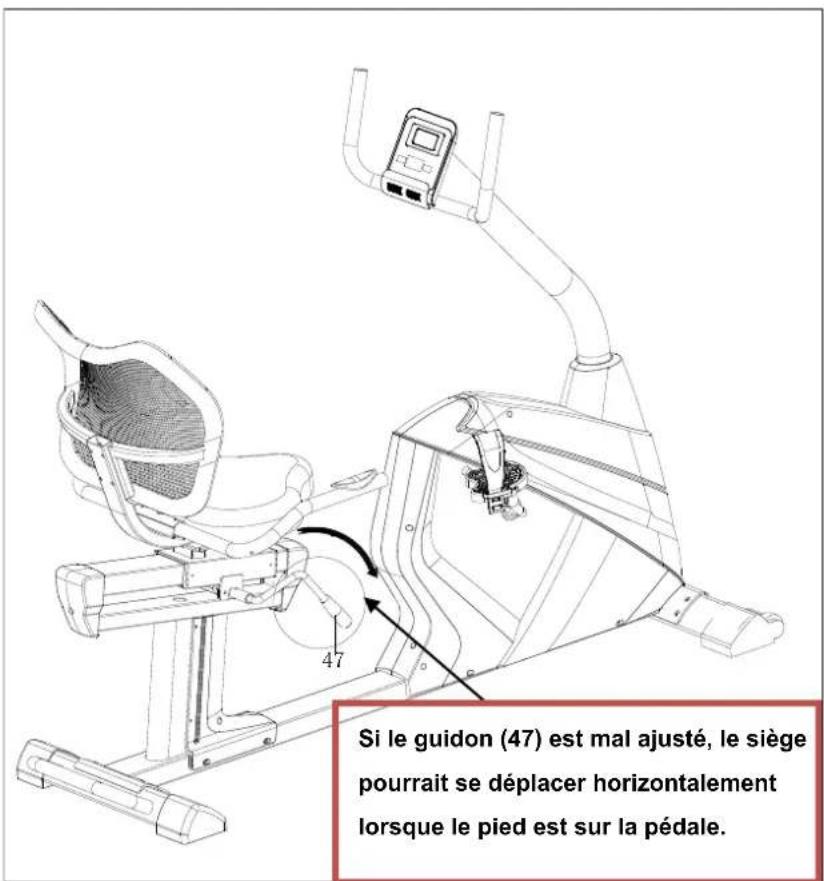

Ajustement du guidon :


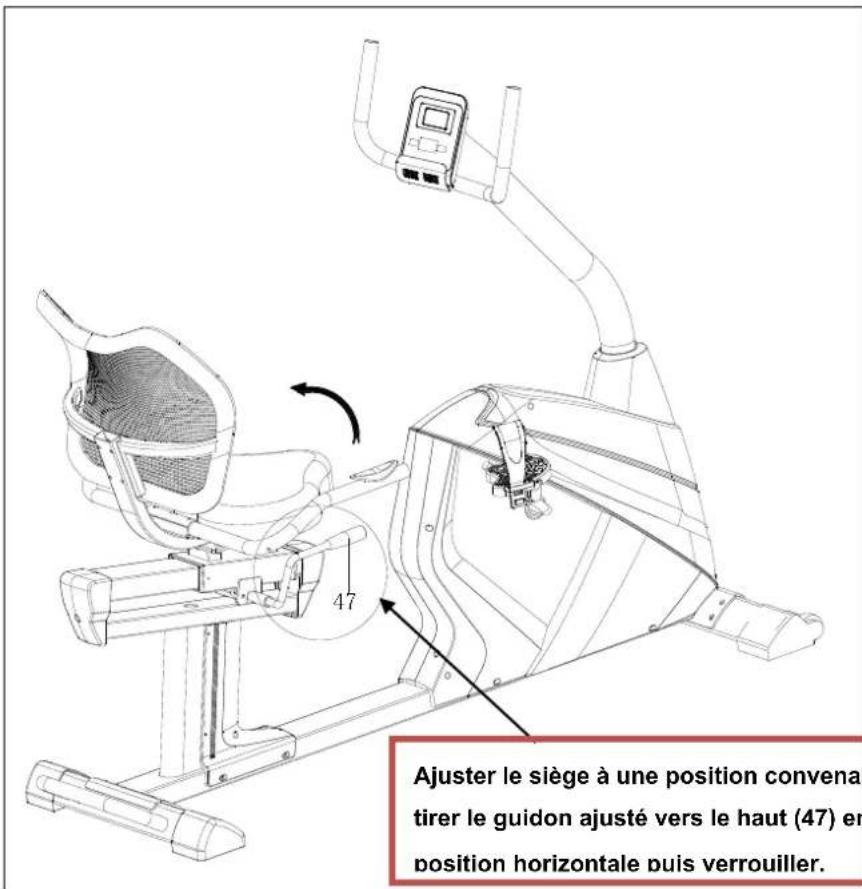

Ajuster le siège à une position convena tirer le guidon ajusté vers le haut (47) en position horizontale puis verrouiller.Ajuster le siège à une position convenable, tirer le guidon ajusté vers le haut (47) en position horizontale puis verrouiller.

