Type de produit	Formateur de vélo d'intérieur
Marque	Toorx
Modèle	BRX-55 Comfort
Alimentation	1 ou 2 piles (type non spécifié)
Fonctions de l'ordinateur	Temps, Vitesse, Distance, Odomètre, Pouls (capteurs de paume), Calories, Balayage automatique
Affichage	Écran LCD avec fonctions sélectionnables par touche MODE
Capteur de pouls	Poignées de contact (capteurs de paume)
Mise en veille automatique	Après environ 4 minutes sans activité
Réinitialisation	Changement de pile ou appui long (3 s) sur touche MODE
Matériaux du cadre	Acier (estimation raisonnable)
Pédales	Pédale gauche et droite avec manivelles
Selle réglable	Réglage en hauteur (tige de selle) et horizontal (curseur)
Guidon réglable	Réglable en hauteur et inclinaison
Assemblage requis	Oui, instructions détaillées fournies
Stabilisateurs	Avant et arrière avec boulons, écrous, rondelles
Pièces détachées	Disponibles via le fabricant (Garlando SPA, Italie)
Entretien et nettoyage	Nettoyer avec un chiffon humide, éviter les produits abrasifs ; vérifier régulièrement les connexions
Sécurité	Utiliser sur surface plane ; maintenir les enfants éloignés des pièces mobiles
Pays d'origine	Italie
Contact fabricant	Garlando SPA, [e-mail]

FOIRE AUX QUESTIONS - BRX-55 Comfort Toorx

Comment assembler les stabilisateurs avant et arrière ?

Fixez les stabilisateurs avant (L) et arrière (K) au cadre principal à l'aide de 4 boulons (I-6), 4 écrous (I-8) et 4 rondelles (I-7). Serrez fermement.

Comment régler la hauteur de la selle ?

Insérez la tige de selle (M) dans le cadre principal, choisissez la position souhaitée au niveau des trous, puis insérez et serrez le bouton de blocage.

Comment connecter les câbles de l'ordinateur ?

Passez le câble de l'ordinateur (C-1 et D-1) et le câble de tension (C-2 et D-2) à travers la tige du guidon, puis connectez les parties supérieure et inférieure. Fixez la tige au cadre.

Que faire si l'écran ne s'allume pas ?

Vérifiez que les piles sont correctement installées. Si l'affichage est incorrect, réinstallez les piles ou appuyez sur la touche MODE pendant 3 secondes pour réinitialiser.

Comment utiliser la fonction de balayage automatique ?

Appuyez sur la touche MODE jusqu'à ce que SCAN clignote. L'écran affichera automatiquement le temps, la vitesse, la distance, le pouls (si disponible) et les calories en boucle.

Comment mesurer le pouls ?

Placez les paumes de vos mains sur les coussinets de contact (poignées) et attendez environ 30 secondes pour une lecture précise. La fréquence cardiaque s'affiche en battements par minute.

Comment nettoyer l'appareil ?

Utilisez un chiffon doux et humide pour nettoyer le cadre et les parties en plastique. Évitez les solvants ou produits abrasifs. Assurez-vous que l'ordinateur est sec.

Quelles sont les précautions de sécurité à respecter ?

Placez l'appareil sur une surface plane et stable. Ne laissez pas les enfants jouer à proximité des pièces mobiles. Vérifiez régulièrement le serrage des boulons et l'état des câbles.

Où puis-je trouver des pièces de rechange ?

Contactez le fabricant Garlando SPA à l'adresse [e-mail] ou via leur site web www.toorx.it. Les pièces sont disponibles sur demande.

Comment réinitialiser l'ordinateur ?

Appuyez sur la touche MODE pendant 3 secondes. Vous pouvez également retirer et réinsérer les piles pour une réinitialisation complète.

MODE D'EMPLOI BRX-55 Comfort Toorx

Assembler le stabilisateur arrière et avant (L&K) avec 4 boulons (I-6), 4 écrous (I-8) et 4 rondelles (I-7).

Étape 2

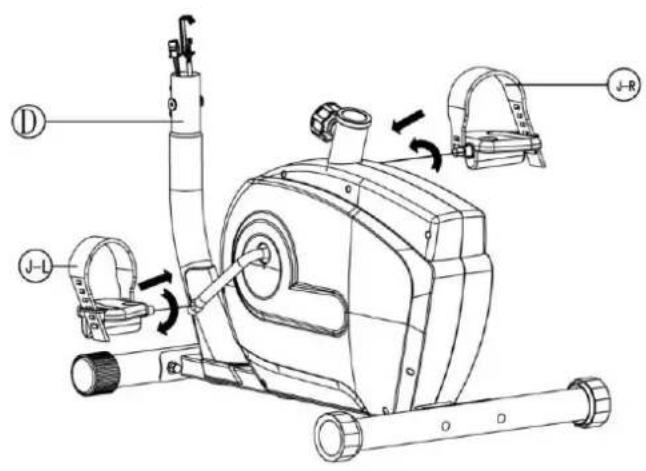

Assemblez la pédale de gauche (J-L) et la pédale de droite (J-R) à la manivelle.

Insérez la tige de selle (M) dans le cadre principal à travers le manchon en plastique. Choisissez la position idéale du trou sur la tige de selle. Insérez le bouton dans le trou. Serrez bien le bouton.

INSTRUCTIONS DE MONTAGE

Étape 4

Reliez la selle (N-2) et le curseur (N-1) à l'aide de trois boulons et de rondelles.

Fixez le curseur sur le haut de la tige de selle et la fixation à l'aide du bouton de réglage horizontal (N-6) et d'une rondelle plate (N-5).

Étape 5

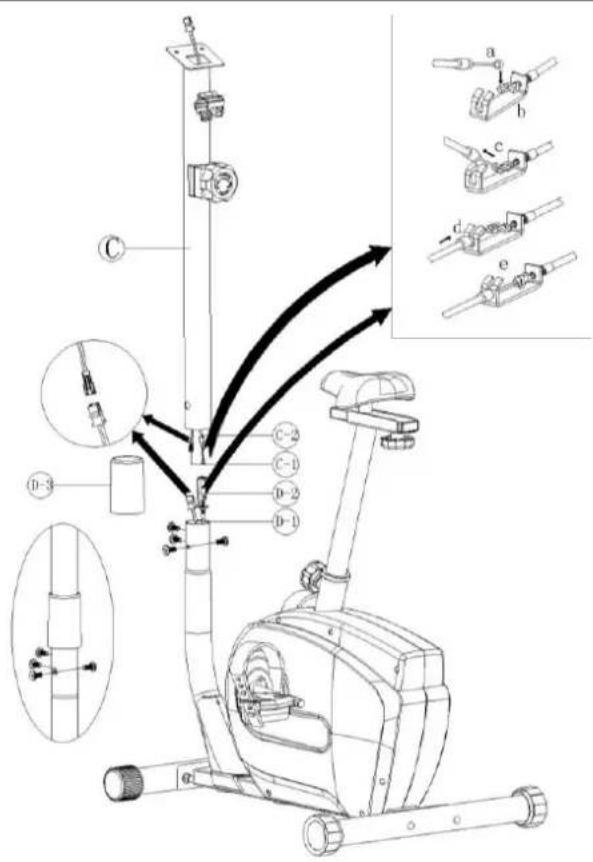

Assemblez les câbles de l'ordinateur d'exercice entre le cadre principal et la tige du guidon comme indiqué sur le croquis de droite.

Suivez les instructions ci-dessous pour assembler le câble de tension.

Passez à travers la tige du guidon (C) depuis le couvercle en plastique (D-3).

Connectez le câble de l'ordinateur en haut et en bas (C-1 & D-1), connectez le câble de tension en haut et en bas (C-2&D-2).

Fixez la tige du guidon au cadre principal après les deux é tapes ci-dessus. Fixez ce quatre vis et rondelles pour fixer la tige du guidon, déplacez le couvercle en plastique vers la bonne position.

Montez le guidon (B) sur le support de la tige du guidon avec deux rondelles semi-circulaires (I-2) et des vis (I-1).

Fixez le guidon (B) à la tige du guidon entre les couvercles en acier, assemblez le couvercle en plastique (I-2) sur le couvercle en acier, fixez l'ensemble du couvercle en acier en utilisant une rondelle plate (I-5), une rondelle élastique (I-4), une douille (I-3) et un bouton en T (I-1).

Étape 7

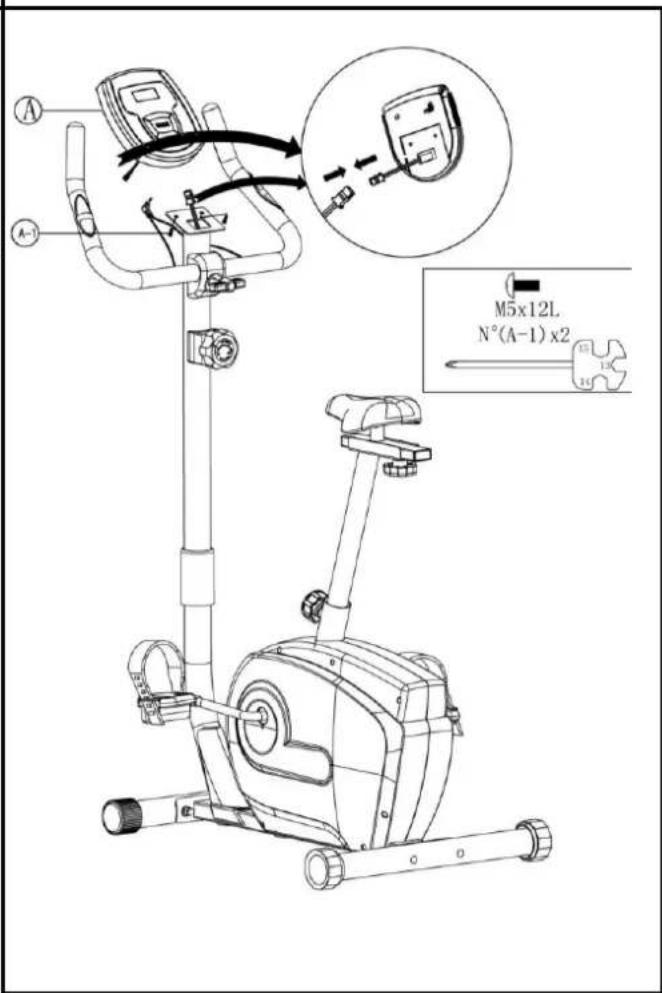

Branchez le câble entre l'ordinateur et la tige du guidon.

Fixez l'ordinateur avec la tige du guidon à l'aide de deux vis.

M5x12L N°(A-1) x2

PARTS LIST

LES FONCTIONS CLÉS :

MODE : Cette touche vous permet de sélectionner et de verrouiller une fonction particulière que vous souhaitez utiliser.

LES PROCÉDURES OPÉRATIONNELLES :

1. AUTO ON/OFF

◆Le système s'active lorsqu'on appuie sur une touche ou lorsqu'il reçoit un signal du capteur de vitesse

- Le système se met automatiquement en état de veille quand le capteur ne reçoit aucune entrée de signal et qu'aucune touche n'est pressée pendant environ 4 minutes.

2. RESET [RÉINITIALISATION] :

L'appareil peut être réinitialisé en changeant la pile ou en appuyant sur la touche mode pendant 3 secondes.

3. MODE

Pour choisir SCAN ou LOCK si vous ne souhaitez pas le mode de balayage, appuyez sur la touche MODE lorsque le pointeur de la fonction souhaitée se met à clignoter.

4. FONCTIONS :

TIME Appuyez sur la touche MODE jusqu'à ce que le pointeur avance sur TIME

Le temps de travail total sera indiqué.

SPEED [VITESSE] Appuyez sur la touche MODE jusqu'à ce que le pointeur avance sur SPEED.

Le temps de travail total sera indiqué.

DISTANCE Appuyez sur la touche MODE jusqu'à ce que le pointeur avance à DISTANCE.

La distance ou chaque séance d'entraînement sera affichée.

ODOMÈTRE Appuyez sur la touche MODE jusqu'à ce que le pointeur avance *(SI ONT) vers ODOM ETER

La distance totale accumulée sera indiquée

PULSE [POULS] Appuyez sur la touche MODE jusqu'à ce que le pointeur avance *(SI ONT) vers PULSE [POULS].

La fréquence cardiaque actuelle de l'utilisateur sera affichée en battements par minute.

Placez la paume de vos mains sur les deux coussinets de contact (ou mettez un clip d'oreille à l'oreille), et attendez 30 secondes pour obtenir la lecture la plus précise

CALORIES Appuyez sur la touche MODE jusqu'à ce que le pointeur avance vers CALORIES.

Les calories brûlées seront affichées

SCAN [BALAYAGE] Affiche automatiquement les fonctions suivantes dans l'ordre indiqué : TIME-SPEED-DISTANCE-PULSE (si disponible)-CALORIES (répéter).

BATTERY [PILE] Ce moniteur utilise une ou deux piles (si elles ont la fonction PULEE). En cas d'affichage incorrect sur le moniteur, veuillez réinstaller les piles pour obtenir un bon résultat.

Garlando

GARLANDO SPA

Via Regione Piemonte, 32 - Zona Industriale D1

15068 - Pozzolo Formigaro (AL) - Italy

www.toorx.it - [e-mail]
