Type de produit	Bloc de refroidissement liquide pour processeur
Marque	Alphacool
Modèle	Eisblock XPX Aurora Edge
Dimensions (L x l x H)	80 x 80 x 20 mm
Poids	200 g
Matériau	Cuivre et acrylique
Alimentation	12 V via connecteur 3 broches (PWM ou tension fixe)
Consommation électrique	2,4 W (200 mA)
Type d'éclairage	Logo éclairé + Digital RGB adressable
Connecteur RGB	3 broches Digital RGB (5V, données, masse)
Compatibilité socket	LGA 2066 (Intel)
Débit recommandé	Jusqu'à 400 L/h
Pression maximale	1 bar
Bruit	Passif (aucune pièce mobile)
Fonctions principales	Refroidissement CPU, éclairage logo, Digital RGB extensible
Entretien et nettoyage	Nettoyer et remplacer la pâte thermique périodiquement
Sécurité	Tension 12 V pour connecteur 3 broches ; ne pas utiliser sans liquide
Pièces détachées et réparabilité	Kit de montage fourni ; adaptateur Digital RGB inclus
Informations générales	Notice gratuite en PDF disponible en ligne

FOIRE AUX QUESTIONS - Eisblock XPX Aurora Edge Alphacool

Comment installer le bloc Eisblock XPX Aurora Edge ?

Commencez par nettoyer l'ancienne pâte thermique du CPU. Appliquez une goutte de pâte de la taille d'un petit pois et étalez-la en couche fine (<0,5 mm). Fixez le bloc sur le socket LGA 2066 à l'aide du kit de montage fourni. Branchez le connecteur 3 broches sur un connecteur de ventilateur libre de la carte mère en veillant à ce que la tension soit réglée sur 12 V dans le BIOS pour les connecteurs 3 broches.

Comment connecter l'éclairage RGB du bloc ?

Pour l'éclairage du logo, branchez le connecteur 3 broches du bloc sur un connecteur de ventilateur libre (12 V). Pour contrôler l'éclairage Digital RGB, utilisez l'adaptateur fourni : connectez-le au connecteur femelle 3 broches du bloc, puis branchez-le à un contrôleur Digital RGB (par ex. Alphacool Aurora Eiscontrol, non fourni). Vous pouvez connecter des LEDs supplémentaires sur le connecteur mâle restant.

Ce bloc est-il compatible avec mon socket ?

Le bloc Eisblock XPX Aurora Edge est compatible avec le socket Intel LGA 2066. Pour d'autres sockets, vérifiez la compatibilité via la liste officielle d'Alphacool.

Quel type de pâte thermique utiliser ?

Utilisez une pâte thermique de haute qualité à base de silicone ou de métal liquide. Appliquez une goutte de la taille d'un petit pois et étalez-la en couche fine et uniforme (<0,5 mm d'épaisseur).

Comment nettoyer l'ancienne pâte thermique ?

Retirez les restes de pâte thermique à l'aide d'un chiffon non pelucheux ou d'un coton-tige. Pour la pâte séchée, utilisez de l'alcool isopropylique et essuyez délicatement jusqu'à ce que la surface soit propre.

Puis-je ajouter des LEDs RGB supplémentaires au bloc ?

Oui, le bloc dispose d'un connecteur mâle 3 broches Digital RGB supplémentaire. Vous pouvez y connecter des LEDs Digital RGB additionnelles, à condition de respecter la limite de courant du contrôleur (généralement 2 A max).

Pourquoi l'éclairage du logo ne s'allume-t-il pas ?

Vérifiez que le connecteur 3 broches du logo est bien branché sur un connecteur de ventilateur de la carte mère. Assurez-vous que la tension est réglée sur 12 V dans le BIOS pour les connecteurs 3 broches. Pour les connecteurs PWM, ce réglage n'est pas nécessaire.

Quelle est la tension requise pour le bloc ?

Le bloc fonctionne sous une tension de 12 V pour le connecteur 3 broches d'éclairage du logo. Pour le Digital RGB, la tension est de 5 V (standard). Ne dépassez jamais ces tensions pour éviter d'endommager les composants.

Comment entretenir le bloc de refroidissement ?

Vérifiez périodiquement l'état de la pâte thermique et remplacez-la si elle est sèche ou craquelée. Nettoyez les surfaces avec de l'alcool isopropylique. Assurez-vous que le circuit de liquide ne fuit pas et que le bloc est correctement fixé.

Où puis-je trouver la notice complète du produit ?

La notice d'utilisation et le mode d'emploi gratuit sont disponibles en téléchargement au format PDF sur le site notice-facile.com pour le modèle Eisblock XPX Aurora Edge d'Alphacool.

MODE D'EMPLOI Eisblock XPX Aurora Edge Alphacool

FR Lisez les instructions de sécurité avant de commencer l'installation.

Après avoir démonté votre ancien refroidisseur, commencez par nettoyer le matériel:

1. Retirez les restes de pâte thermique de l'unité centrale.
2. Utilisez un chiffon ou un coton-tige pour vous aider. Vous pouvez également enlever la pâte thermique séchée avec de l'alcool isopropylique.
3. Appliquez une goutte de pâte thermique de la taille d'un petit pois sur le CPU.
4. étalez la pâte en une couche fine et régulière (< 0,5 mm d'épaisseur de couche) à l'aide d'une bande de plastique ou autre.

LGA 2066 Mounting LGA 2066 Montage LGA 2066 Montage

EN DE FR
The cooler has an illuminated logo. To activate it, plug the 3-pin connector into a free fan connector on your mainboard.	Der Kühler besitzt ein beleuchtetes Logo. Um es zu aktivieren stecken Sie den 3-Poligen Stecker in einen freien Lüfteranschluss auf Ihr Mainboard.	La glacière est dotée d'un logo éclairé. Pour l'activer, branchez le connecteur à 3 broches dans un connecteur de ventilateur libre sur votre carte mère.
NOTE:	HINWEIS:	AVIS:
EN	DE	FR
If you are using a 3-pin fan connector, make sure that the voltage is set to 12V in the bios. This is not necessary for PWM connections.	Sollten Sie einen 3-Pin Lüfteranschluss verwenden, achten Sie darauf, dass im Bios die Spannung auf 12V gesetzt wurde. Bei PWM Anschlüssen ist dies nicht notwendig.	Si vous utilisez un connecteur de ventilateur à 3 broches, assurez-vous que la tension est réglée sur 12V dans le bios. Ceci n'est pas nécessaire pour les connexions PWM.

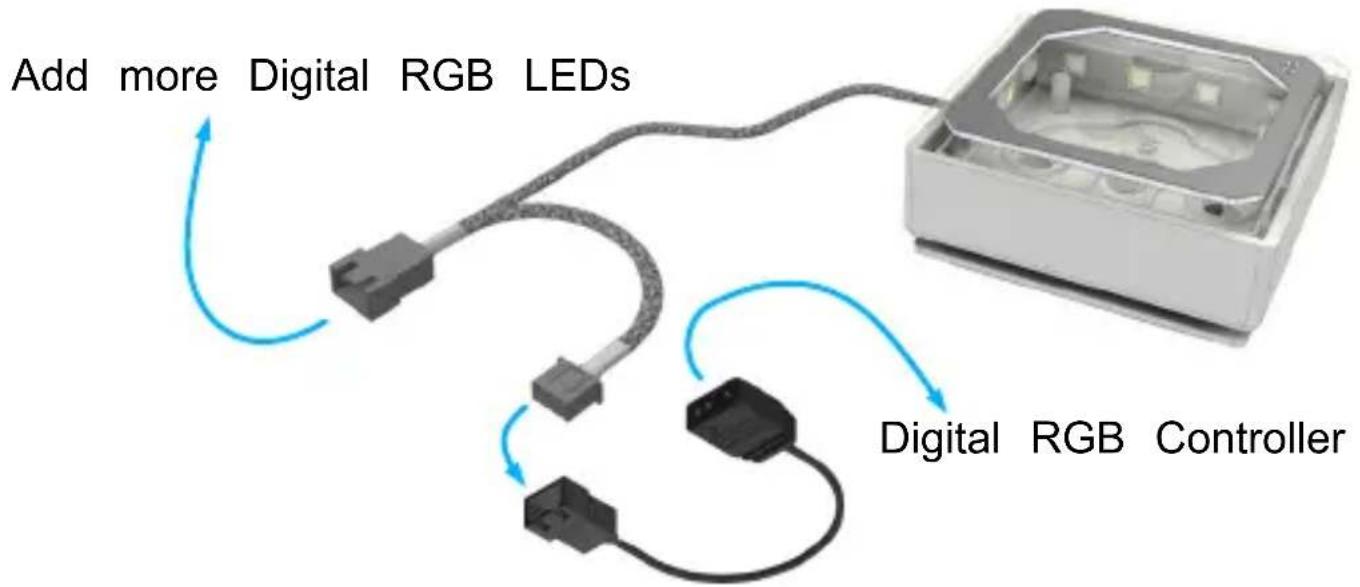

Add more Digital RGB LEDs Digital RGB Controller

EN DE FR

Pour contrôler l'éclairage Digital - RGB, connectez l'adaptateur fourni au connecteur femelle 3 broches et branchez-le à un contrôleur Digital - RGB (par ex. Alphacool Aurora Eiscontrol, Art. 15360, non fourni). Vous pouvez connecter des LEDs Digital - RGB supplémentaires au connecteur mâle 3 broches restant.
