HDX Apex - Refroidisseur pour disque SSD Alphacool - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Refroidisseur pour disque SSD M.2 avec bloc d'eau
Marque	Alphacool
Modèle	HDX Apex
Dimensions (approx.)	80 x 24 x 12 mm
Poids (approx.)	35 g
Matériau du dissipateur	Nickel plaqué cuivre (ailettes) et base en cuivre
Coussinets thermiques inclus	Oui, deux épaisseurs : 0,5 mm et 1,5 mm
Type de refroidissement	Refroidissement liquide (intégration dans un circuit d'eau)
Compatibilité disque	SSD M.2 (formats 2280, 2260, 2242 avec adaptateur si nécessaire)
Raccordement	G 1/4" filetage standard
Alimentation	Aucune (passif, intégré au circuit de refroidissement liquide)
Fonctions principales	Dissipation thermique du SSD M.2 par circulation d'eau ; réduction des températures jusqu'à 50% par rapport au dissipateur passif
Entretien et nettoyage	Nettoyer avec un chiffon doux ; vérifier les joints et le liquide de refroidissement régulièrement
Sécurité	N'utiliser que des composants compatibles ; éviter les fuites d'eau ; respecter la polarité lors du branchement du circuit
Pièces détachées et réparabilité	Joint torique, vis de montage et coussinets thermiques disponibles en pièces détachées
Informations générales	Conçu pour une intégration dans un système de watercooling ; garantie constructeur 2 ans

FOIRE AUX QUESTIONS - HDX Apex Alphacool

Quels SSD M.2 sont compatibles avec le Alphacool HDX Apex ?

Ce refroidisseur est conçu pour les SSD M.2 aux formats 2280, 2260 et 2242. Vérifiez que votre SSD est au format M.2 et que les puces mémoire sont accessibles pour les coussinets thermiques.

Comment choisir l'épaisseur du coussinet thermique ?

Si les puces mémoire sont des deux côtés du circuit imprimé, utilisez le coussinet de 0,5 mm des deux côtés. Si elles ne sont que d'un côté, utilisez le coussinet de 1,5 mm du côté sans puce.

Puis-je utiliser ce refroidisseur sans circuit de watercooling ?

Non, le HDX Apex est un bloc d'eau qui nécessite d'être raccordé à un circuit de refroidissement liquide avec pompe, radiateur et réservoir. Il ne fonctionne pas en passif seul.

Comment installer le refroidisseur sur mon SSD ?

Retirez les films protecteurs des coussinets thermiques, placez-les sur le SSD selon les indications (face avant/arrière), puis placez le SSD sur le clip de montage et fixez le dissipateur en serrant les vis. Assurez-vous que le contact thermique est bon.

Quels raccords sont nécessaires ?

Le bloc est compatible avec les raccords standards G 1/4. Vous aurez besoin de raccords adaptés à votre tuyau (diamètre 10/13 mm par exemple) et éventuellement d'un adaptateur coudé selon votre configuration.

Est-il possible d'utiliser d'autres coussinets thermiques ?

Oui, mais assurez-vous qu'ils ont une épaisseur appropriée (0,5 ou 1,5 mm) et une conductivité thermique d'au moins 6 W/mK pour garantir une bonne dissipation.

Comment entretenir le refroidisseur ?

Vérifiez périodiquement l'absence de fuites et la propreté des ailettes. Nettoyez avec un chiffon doux non pelucheux. Changez le liquide de refroidissement tous les 6 à 12 mois selon les recommandations.

Le HDX Apex est-il compatible avec le refroidissement liquide en série avec d'autres composants ?

Oui, vous pouvez le connecter en série avec d'autres blocs (CPU, GPU, chipset) dans votre boucle. Assurez-vous que le débit total de la pompe est suffisant (mini 60 L/h recommandé).

Quelle est la garantie du produit ?

Alphacool offre une garantie de 2 ans contre tout défaut de fabrication. Les pièces d'usure (joints, coussinets) ne sont pas couvertes.

Puis-je installer ce refroidisseur sur un SSD NVMe générique ?

Oui, tant que le SSD est au format M.2. Cependant, la hauteur des composants peut varier ; si votre SSD a des puces très hautes, vérifiez que le dissipateur se ferme correctement sans forcer.

MODE D'EMPLOI HDX Apex Alphacool

FR Lisez les instructions de sécurité avant de commencer l'installation.

Si les puces de mémoire sont montées des deux côtés du circuit imprimé, utilisez le coussinet thermique de 0,5 mm des deux côtés. Si les puces de mémoire ne sont installées que d'un côté, utilisez le coussinet thermique de 1,5 mm du côté sans puce.

2.

Chips at bottom

No Chips at bottom

Assembly

Retirez les feuilles de protection des coussinets thermiques et placez les coussinets sur le SSD comme indiqué. Placez le SSD avec les coussinets thermiques sur le clip et fixez-les avec le refroidisseur.

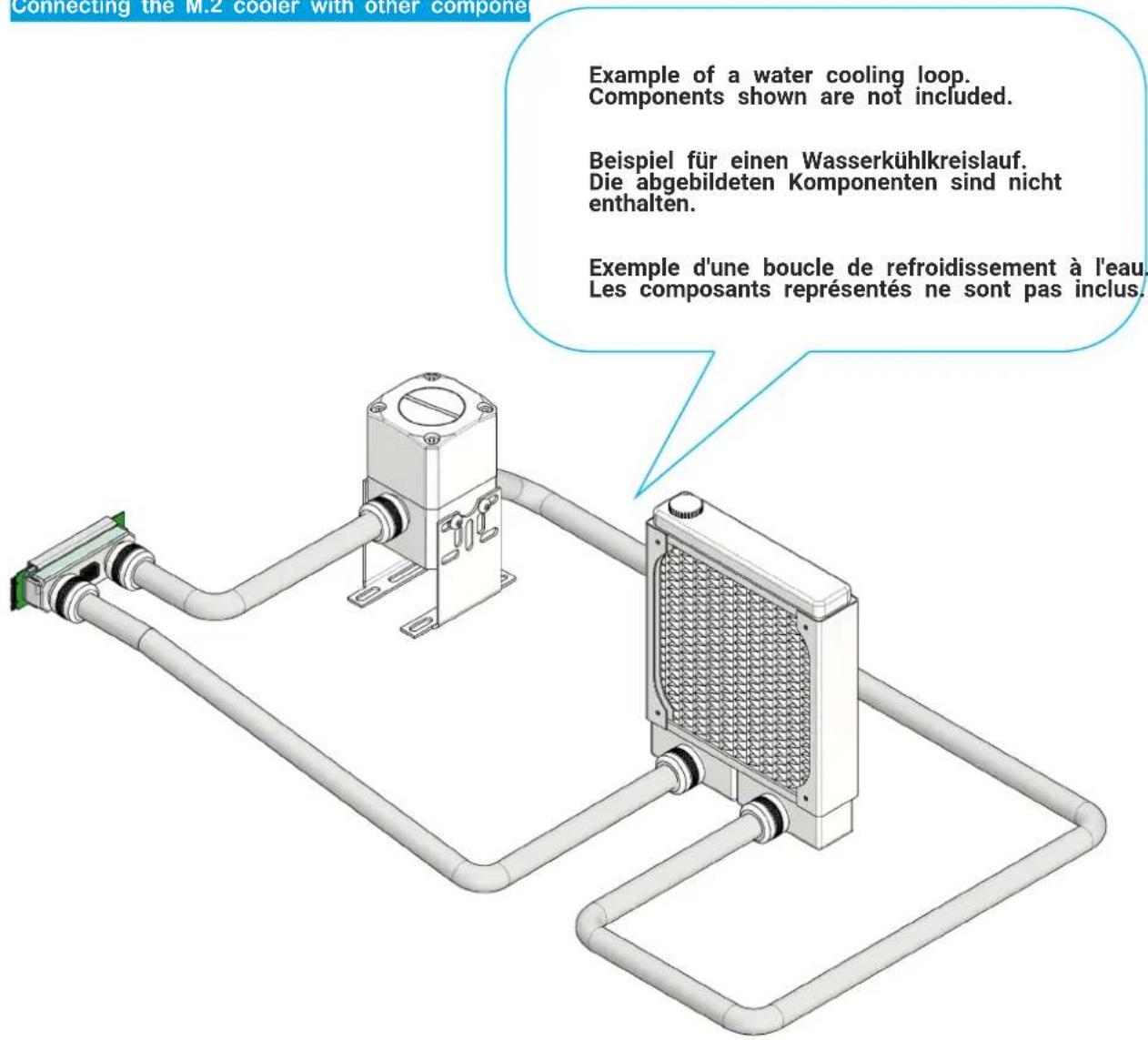

Connecting the M.2 cooler with other component Example of a water cooling loop. Components shown are not included. Beispiel für einen Wasserkühlkreislauf. Die abgebildeten Komponenten sind nicht enthalten. Exemple d'une boucle de refroidissement à l'eau. Les composants représentés ne sont pas inclus.

EN DE FR

Vous pouvez connecter le refroidisseur M.2 à d'autres composants de votre circuit de refroidissement.

V.1.00-09.2021
