Marque	Topeak
Modèle	DeFender XC11
Type de produit	Garde-boue arrière pour vélo
Matériau	Plastique renforcé
Poids	Environ 100 g
Compatibilité diamètre tige de selle	25,4 – 31,2 mm et 30,8 – 34,9 mm
Compatibilité suspension arrière	Oui, avec vérification du débattement
Réglage d'angle	Double pivot ou simple pivot
Outil nécessaire	Clé Allen de 3 mm
Couple de serrage recommandé	2 – 4 Nm
Fonction principale	Protection contre les projections d'eau et de boue
Fixation	À attache rapide sur tige de selle
Sécurité	Vérifier le dégagement entre le garde-boue et le pneu
Entretien	Nettoyer avec un chiffon humide ; ne pas utiliser de solvants
Garantie	2 ans contre les défauts de fabrication
Pièces détachées disponibles	Boulons d'ajustement et fixation
Réparabilité	Réparable par le revendeur ou service après-vente

FOIRE AUX QUESTIONS - DeFender XC11 Topeak

Quels outils sont nécessaires pour installer le DeFender XC11 ?

Une clé Allen de 3 mm est nécessaire pour l'installation et l'ajustement de l'angle.

Sur quels diamètres de tige de selle le DeFender XC11 peut-il être monté ?

Il s'adapte aux tiges de selle de diamètre 25,4 à 31,2 mm et 30,8 à 34,9 mm.

Comment régler l'angle du garde-boue ?

Desserrez les boulons d'ajustement, inclinez le garde-boue à l'angle souhaité, puis resserrez les boulons au couple de 2-4 Nm.

Le DeFender XC11 est-il compatible avec les vélos à suspension arrière ?

Oui, mais il faut vérifier que le débattement de la suspension ne provoque pas de contact entre le garde-boue et le pneu.

Quel est le couple de serrage recommandé pour les boulons d'ajustement ?

Le couple de serrage recommandé est de 2 à 4 Nm.

Que faire si je desserre trop les boulons d'ajustement ?

Ne desserrez pas les boulons de plus de 4 tours dans le sens anti-horaire, sinon ils pourraient se désolidariser et être endommagés.

Comment entretenir le DeFender XC11 ?

Nettoyez-le avec un chiffon humide. N'utilisez pas de solvants agressifs.

Quelle est la garantie du DeFender XC11 ?

Topeak offre une garantie de 2 ans contre les défauts de fabrication, sur présentation de la facture d'achat originale.

Puis-je utiliser le DeFender XC11 sur un vélo électrique ?

Oui, à condition que le diamètre de la tige de selle soit compatible et que le dégagement avec le pneu soit suffisant.

Où puis-je trouver des pièces de rechange pour le DeFender XC11 ?

Contactez votre revendeur Topeak ou le service après-vente. Les boulons d'ajustement et la fixation sont disponibles.

MODE D'EMPLOI DeFender XC11 Topeak

Guide de l'utilisateur

Outillage requis : clé Allen de 3mm

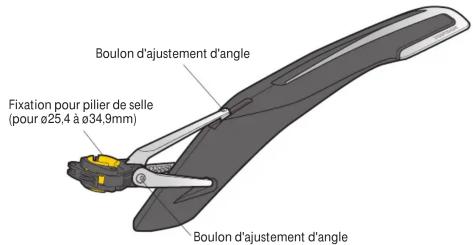

Boulon d'ajustement d'angle Fixation pour pilier de selle (pour ø25,4 à ø34,9mm) Boulon d'ajustement d'angle

pour ø25,4 à ø31,2 mm

pour ø30,8 à ø34,9 mm

Pour les vélos avec suspension arrière

course de la suspension

Course de la suspension

AVERTISSEMENT

Lors de l'ajustement de l'angle du DeFender™ XC11, vérifiez que le dégagement entre le DeFender™ XC11 et le pneu soit plus grand que la course de l'amortisseur. Un dégagement incorrect peut engendrer des dommages au DeFender™ XC11, au vélo et pourrait potentiellement causer des blessures corporelles.

LA FIXATION S'ADAPTE AU PILIERS DE SELLES ∅ 25,4 - ∅31,2mm et ∅30,8 - ∅34,9mm

pour ø25,4 à ø31,2 mm

pour ø30,8 à ø34,9 mm

NOTE IMPORTANTE

Toujours garder le levier du blocage rapide dans une bonne position lorsque le DeFender™ XC11 est monté sur le vélo.

INSTALLATION ET AJUSTEMENT DE L'ANGLE

INSTALLATION

Notes:

Desserrer les boulons d'ajustement d'abord pour l'installation et l'ajustement d'angle. Ne pas desserrer plus de 4 rotation dans le sens anti-horloger sinon le boulon d'ajustement se désolidarise et pourrait être endommagé.

d'angle
arangro

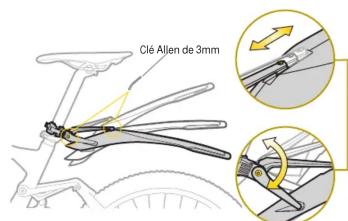

A. AJUSTEMENT D'ANGLE Á DOUBLE PIVOT

Clé Allen de 3mm

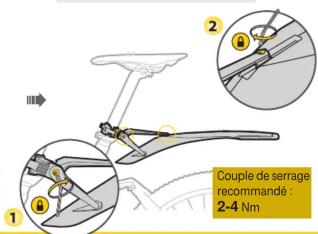

Resserrer le boulon d'ajustement une fois l'angle désiré atteint.

Couple de serrage recommandé : 2-4 Nm

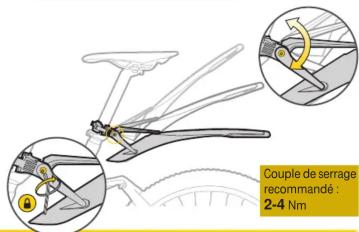

B. AJUSTEMENT D'ANGLE Á SIMPLE PIVOT

Resserrer le boulon d'ajustement une fois l'angle désiré atteint.

Couple de serrage recommandé : 2-4 Nm

GARANTIE

Garantie de 2 ans : toutes parties mécaniques contre tout défaut de fabrication.

Réclamation de la garantie

Pour bénéficier de notre service de garantie, vous devez être en possession de la facture d'achat originale. Si le produit nous est retourné sans cette facture d'achat, nous considérons la date de fabrication comme début de la garantie. Toute garantie sera considérée comme nulle si le produit à été endommagé suite à une chute, à un abus, une surcharge, à un quelconque changement ou modification ou à une utilisation autre que celle décrite dans ce manuel.

* Les spécifications et l'apparence peuvent être sujettes à certaines modifications.

Contactez votre revendeur Topeak si vous avez la moindre question. For USA customer service cal I : 1-800-250-3068 www.topeak.com
