MODE D'EMPLOI HEPD80 SCHNEIDER

Kit de montage encastré HEPD80

À conserver pour usage ultérieur.

Précautions

DANGER

RISQUE D'ÉLECTROCUTION, D'EXPLOSION OU ÉCLAIR D'ARC ÉLECTRIQUE

• Portez un équipement de protection personnelle (ÉPP) approprié et observez les méthodes de travail électrique sécuritaire. Voir NFPA 70E ou CSA Z462.
• Seul un personnel qualifié doit effectuer l'installation et l'entretien de cet appareil.
• Coupez toutes les alimentations à cet appareil avant d'y travailler.
• Utilisez toujours un dispositif de détection de tension à valeur nominale appropriée pour vous assurer que l'alimentation est coupée.
• Replacez tous les dispositifs, les portes et les couvercles avant de mettre l'appareil sous tension.
• Cet appareil doit être effectivement mis à la terre selon tous les codes en vigueur. Utilisez un conducteur de m.à.l.t. d'appareil pour raccorder celui-ci à la terre du système d'alimentation.

Si ces directives ne sont pas respectées, cela entraînera la mort ou des blessures graves.

Contenu du kit

Support de montage encastré Quantité - 1

Coupleur Quantité - 1

Ancres murales Quantité - 4

Conduit flexible Quantité - 10 po

Raccords du conduit flexible Quantité - 2

Vis de montage Quantité - 4

Contre-écrou Quantité - 1

Installation Trouver un emplacement adéquat pour le dispositif HEPD80 et le kit de montage

encastré. Ces emplacements sont typiquement au-dessus ou en dessous du centre ou panneau de distribution (voir la figure 1). L'emplacement de montage ne doit comporter aucune obstruction dans le mur qui pourrait empêcher l'installation de conducteurs, par ex. des tiges, goujons ou autres obstructions.

1. Couper toute alimentation vers cet appareil avant de travailler sur ou à l'intérieur du coffret contenant cet appareil.
2. S'assurer que la tension nominale et la configuration du SPD sont les mêmes que la tension et la configuration du système d'alimentation auquel il sera raccordé.
3. Placer le gabarit de découpage fourni à plat contre le mur, entre 76 mm (3 po) minimum et 127 mm (5 po) maximum sous le bas du centre de distribution et correctement aligné avec la débouchure disponible. Voir la figure 1.
4. Marquer les emplacements des quatre trous de montage et la partie du mur à découper. Voir la figure 1.

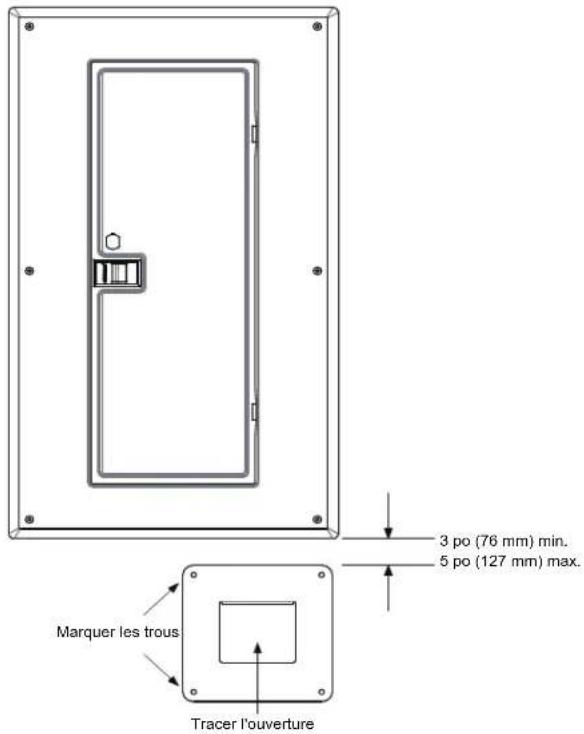

Figure 1 : Préparation du dispositif

3 po (76 mm) min. 5 po (127 mm) max. Marquer les trous Tracer l'ouverture

1. À l'aide d'une scie ou d'un couteau, découper une ouverture pour le dispositif de protection contre les surtensions transitoires (SPD).
2. Installer quatre ancres murales dans les trous de montage marqués. (Aucun perçage n'est nécessaire).
3. Retirer la débouchure au fond du centre de distribution qui convient le mieux à la mise en place du SPD. Voir la figure 2.

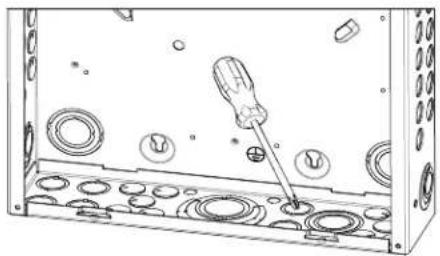

Figure 2 : Retrait d'une débouchure

1. Étirer les fils en spirale (A) du SPD, comme indiqué à la figure 3.
2. Enlever l'écrou de sécurité (B) du conduit.

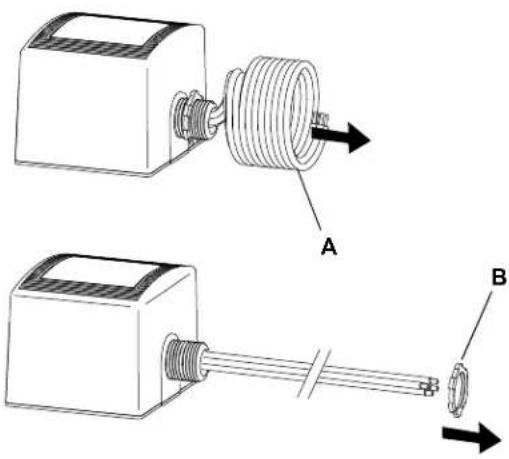

Figure 3 : Préparation du dispositif

1. Insérer les extrémités des fils dans le trou du support de montage (C) et le coupleur fournis, comme indiqué à la figure 4.

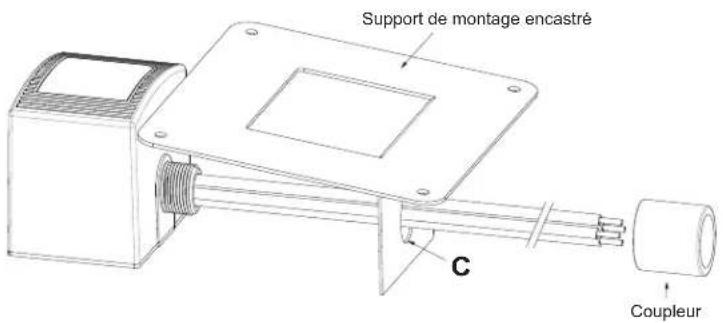

Figure 4 : Insertion dans le trou du support

Support de montage encastré C Coupleur

1. Serrer le coupleur à la main sur le raccord fileté du SPD, fixant ainsi le support de montage encastré en place. Voir la figure 5.

Figure 5 : Installation du coupleur

1. Engager méticuleusement le support sur le SPD comme indiqué à la figure 6.

Figure 6 : Fléchissement du support

1. Couper le conduit flexible à la longueur appropriée pour satisfaire à l'installation.

REMARQUE : La longueur du conduit sera la même que la distance de décalage depuis le bas du centre de distribution, comme identifiée au point 1. Voir la figure 1.

Exemple : Si la distance de décalage depuis le bas du centre de distribution est de 76 mm (3 po), la longueur du conduit sera également de 76 mm (3 po).

1. Installer les deux raccords du conduit flexible sur chaque extrémité du conduit. Voir la figure 7.

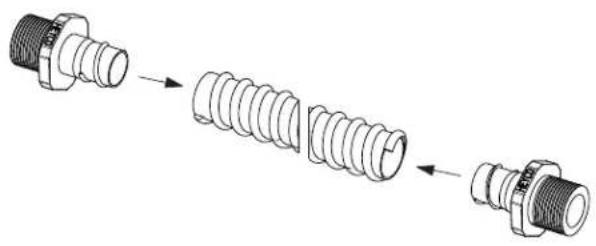

Figure 7 : Installation du coupleur

1. Engager l'assemblage du conduit flexible sur les fils du SPD et le fixer au coupleur de l'assemblage du SPD. REMARQUE : Serrer le coupleur du conduit à la main, puis serrer d'un quart de tour supplémentaire. Voir la figure 8.

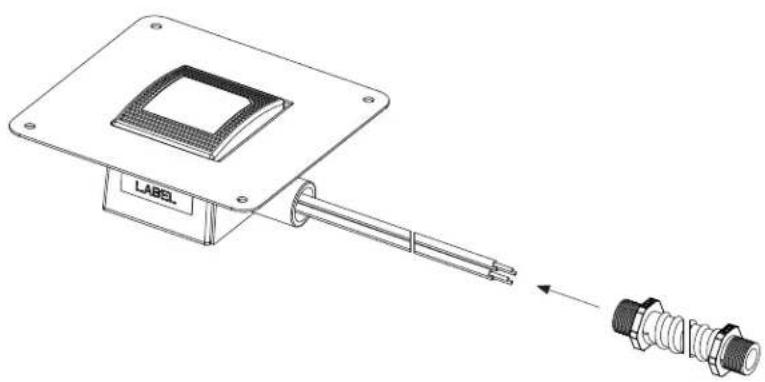

Figure 8 : Installation du coupleur

1. Insérer les fils et l'assemblage du SPD dans le trou du mur et à travers la débouchure du centre de distribution. Engager le contre-écrou sur les fils et fixer le conduit en place, comme indiqué à la figure 9.
2. Fixer le support de montage au mur à l'aide des quatre vis fournies. Voir la figure 9.

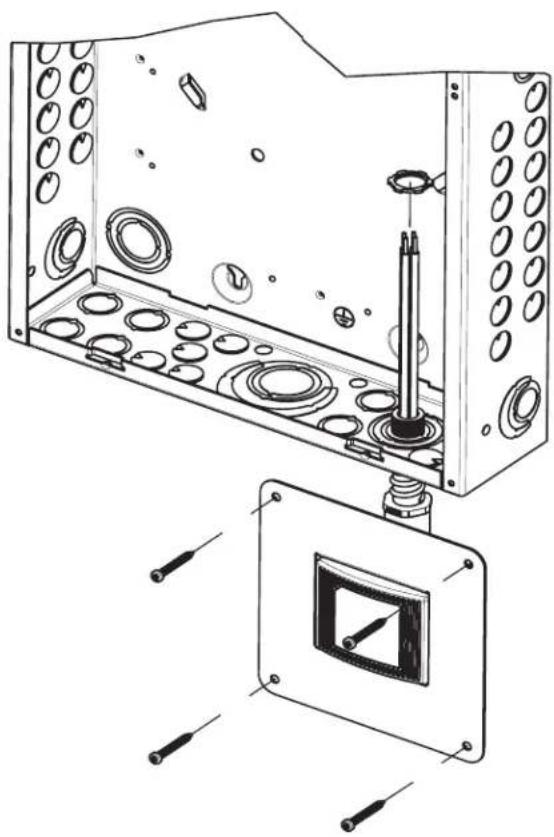

Figure 9 : Fixation du conduit

1. Raccorder le fil de terre du SPD à la cosse de m.à.l.t. du panneau de distribution. Voir les figures 10 et 11.
2. Raccorder les fils noirs du SPD, maintenant situés dans le panneau de distribution, au disjoncteur bipolaire de 20 A. Voir les figures 10 et 11. REMARQUE : S'assurer que le disjoncteur bipolaire est à la position d'arrêt (OFF) avant d'installer les fils.
3. Raccorder le fil blanc du SPD, maintenant situé dans le panneau de distribution, à la barre-bus du neutre. Voir les figures 10 et 11.

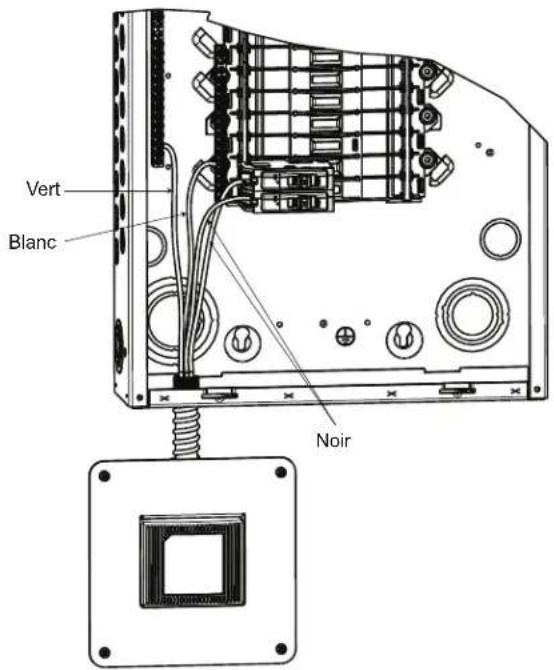

Figure 10 : Agencement du HEPD

Vert Blanc Noir

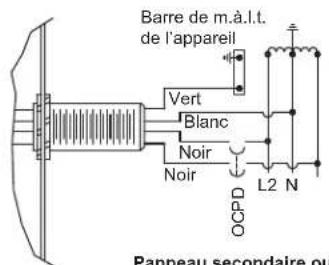

Figure 11 : Schémas typiques de raccordement du module ca d'un SPD

Entrée de carvies Vert Blanc Noir Noir OCPD L2 N L1 L1

Entrée de service sans barre de m.à.l.t. Circuit de 120/240 V, monophasé, à 3 fils

Barre de m.à.l.t. de l'appareil Vert Blanc Noir Noir L2 N Panneau secondaire ou

Panneau secondaire ou entrée de service avec barre de m.à.l.t. Circuit de 120/240 V, monophasé, à 3 fils

Fonctionnement et essai

1. Mettre sous tension le disjoncteur bipolaire alimentant le SPD.

2. Replacer tous les dispositifs, les portes et les couvercles.

3. Mettre le panneau de distribution sous tension. Si les sections électriques et de mise à la terre sont branchées correctement, les voyants verts du module ca du SPD seront allumés. Si aucun voyant n'est allumé, couper l'alimentation et revoir tous les points dans la section « Montage ».
4. Il faut vérifier périodiquement si les voyants verts sur le dispositif de protection contre les surtensions transitoires pour l'alimentation ca sont allumés. Si un ou les deux voyants verts s'éteignent, cela indique que la suppression ou l'alimentation ca ne fonctionne pas.

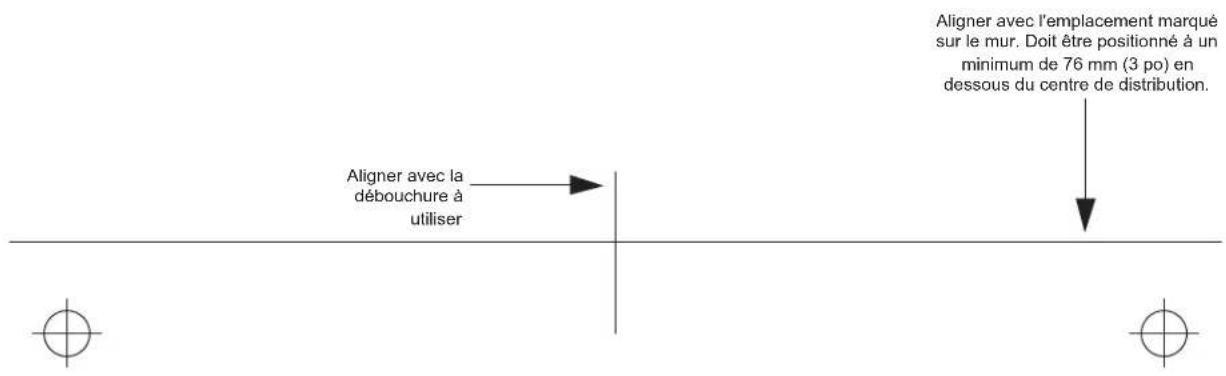

Aligner avec la débouchure à utiliser Aligner avec l'emplacement marquè sur le mur. Doit être positionné à un minimum de 76 mm (3 po) en dessous du centre de distribution.

GABARIT DE DÉCOUPAGE DU MUR
