MODE D'EMPLOI UPTHT01 Videotec

1 À propos de ce mode d'emploi

Avant d'instructor et d'utiliser cet apparéil, veuillez lire attentivement ce mode d'emploi. Conservez-le à portée de main pour pouvoir vous y reporter en cas de besoin.

1.1 Conventions typographiques

DANGER!

Risque élevé.

Risque de chic electrique. Sauf indication contraire, sectionner l'alimentation avant de proceder à toute opération.

DANGER!

Surface à températe élevé.

Evitez le contact. La température des surfaces est élevée et leur contact peut provoquer des blessures corporelles.

ATTENTION!

Risquemoyen.

Opération extrémement importante en vue d'un fonctionnement correct du système; lire avec attention les opérations indiquées et s'y conformer rigoureusement.

REMARQUE

Description des caractéristiques du système.

Il est conseilé de proceeder à une lecture attentive pour une(Meilleure comprehension des phases suivantes.

2 Notes sur le copyright et informations sur les marques de commerce

Les noms de produit ou de sociétés cités sont des marques de commerce ou des marques de commerce enregistrées.

3 Normes de sécurité

Le producteur décline toute responsabilité pour les dommages évventuels dus à une utilisation non appropriée des apparciels mentionnés dans ce manuel. On réserve en outre le droit d'en modifier le contenu sans préavis. La documentation contenu dans ce manuel a été rassemblée et vérifiée avec le plus grand soin, cependant, le producteur ne peut pas s'assumer aucune responsabilité dérivante de l'emploi de cette là. La même chose vaut pour chaque personne ou société impliquées dans la création et la production de ce manuel.

• L'installation et l'entretien du dispositif doivent être exclusivement être effectués par un personnel technique qualifié.
• Sectionner l'alimentation électrique avant toute intervention technique sur l'appareil.
• Ne pas utiliser de cables d'alimentation usés ou endommages.
• Ne procéder sous aucun prétexte à des modifications ou des connexions non prévues dans ce manuel: l'utilisation d'appareils non ajustés peut composer des dangers graves pour la sécurité du personnel et de l'installation.
  Utiliser uniquement des pieces de rechange d'origine. Les pieces non d'origine peuvent etre source d'incendies, de chic electrique ou autres.
• Avant de proceder à l'installation, contrôle que le matériel fourni correspond à la commande et examiner les étiquettes de marquage comme indiqué au chapitre Marquage du produit.

4 Identification

4.1 Description et désignation du produit

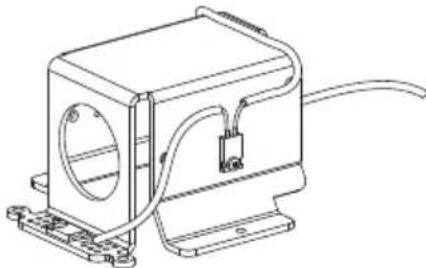

Chauffage haute puissance pour applications à
basse température. Peut être aisément installe à
l'intérieur du caisson intégre d'ULISSE et distribue
la chaleur à l'intérieur de façon plus uniforme.
Disponible en 2 modeles:

Fig. 01

• UPTHT1 - Versions à système optique motorisé, fonctionnement à -30^ assure par un système optique garanti jusqu'à -20^ .

Fig.02

• UPTHT2 - Version équipée d'un module Sony, la plage de température min. d'ULISSE descend jusqu'à -30°C.

4.2 Marquage du produit

Voir l'étiquette sur l'extérieur de I'emballage.

5 Préparation du produit en vue de l'utilisation

Toute modification non approuvée
expressement par le fabricant entrainera
l'annulation de la garantie.

Fig. 03

Le kit peut être installé seul dans les tourrelles qui indiquent la révision "C" ou suivantes. Se référer à l'étiquette placée sur le corps de la tourelle comme indiqué dans la figure.

5.1 Précautions de sécurité avant l'utilisation

Avant toute intervention technique, patienter 30 minutes après avoir sectionné l'alimentation électrique pour permettre le refroidissement de l'installation de chauffage.

Le kit a ete exclusivement projet comme accessoire de I'unite de positionnement integree ULISSE; ne pas modifier les cablages déjà prevus sur le produit.

5.2 Contenu et déballage

Lors de la livraison du produit, vérifier que l'emballage est en bon etat et l'absence detout signe evident de chute ou d'abrasion.

En cas de dommages évidents, contacter immédiatement le fournisseur.

Conserver l'emballage en cas de nécessite d'expédition du produit pour réparation.

Contrôr que le contenu correspond à la liste matériel indiquée ci-dessous:

UPTHT1:

• 1 kit de chauffage
• 1 glissière
  2 vis autoformantes M4
  4 vis M3

UPTHT2:

• 1 kit de chauffage
• 1 glissière
  4 vis autofomantes M4

5.3 Élimination sans danger des matériaux d'emballage

Le matériel d'emballage est entierement composé de matériel aux recyclables. Le technicien charge de l'installation est tenu de l'éliminer conformément aux dispositions en matière de collecte sélective et selon les normes en vigueur dans le pays d'utilisation.

En cas de dysfonctionnement et de retour de matériel, il est conseilé d'utiliser l'emballage original pour le transport.

6 Installation et assemblage

L'installation et l'assemblage doit exclusivement etre effectués par un personnel spécialise.

La température du PTC de chauffage peut être élevée.

6.1 Installation

6.1.1 Kit pour modules SONY FCB980 - FCBEX1000

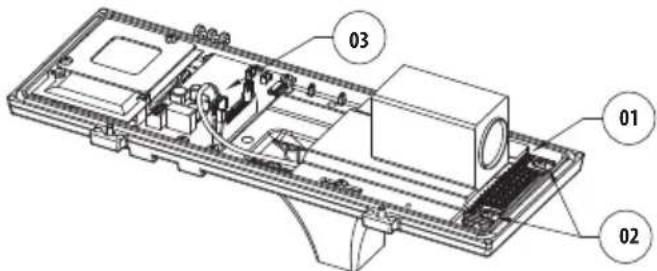

Ouvrir le caisson et.xxretirer le chauffage et la glissiere (01) apres avoir dessere les vis de fixation (02) et.xxretirer le connecteur (03).

Fig. 04

Démonter le module de la glissière et le remonter sur la nouvelle glissière fournie avant de fixer à nouveau cette dernière sur le caisson.

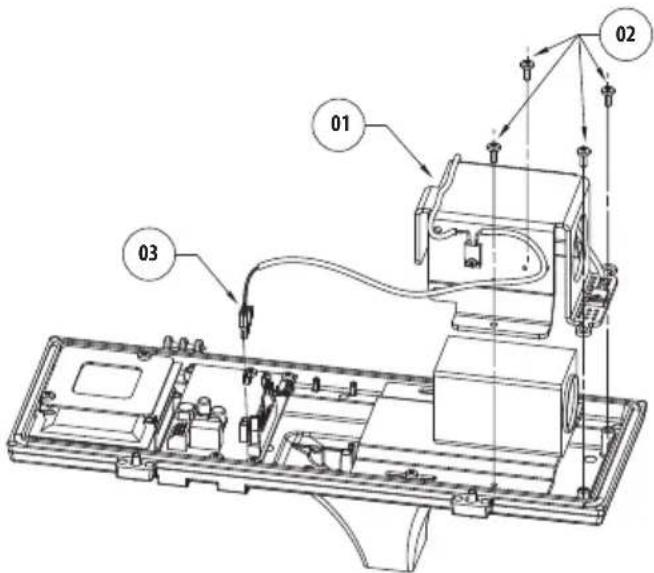

Fixer le nouveau chauffage (01) au caisson/glissiere au moyen des vis fournies (02) et installer le connecteur d'alimentation (03).

Fig. 05

6.1.2 Kit pour système optique motorisé

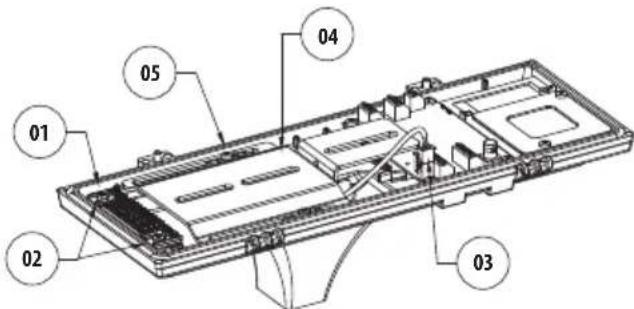

Ouvrir le caisson et-retirer le chauffage

(01) après avoir desserré les vis de fixation (02) etPTRirer le connecteur (03).

Retirer la glissiere interne (04) après avoir desserré les vis de fixation (05).

Fig. 06

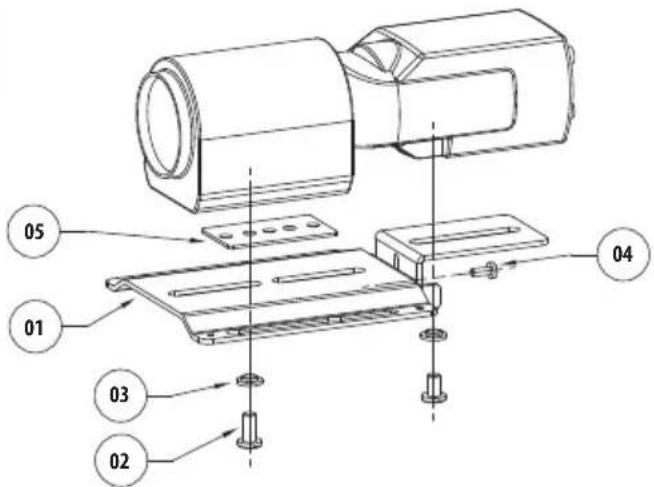

Fixer laamera et/ou le système optique à la nouvelle bride (01) au moyen des vis 14'' (02) et des rondelles (03) fournies et fixer la glissière réglable en position correcte au moyen de la vis prévue (04). Pour le positionnement de laamera, utiliser si nécessaire les entreprises (05) fournies.

Fig. 07

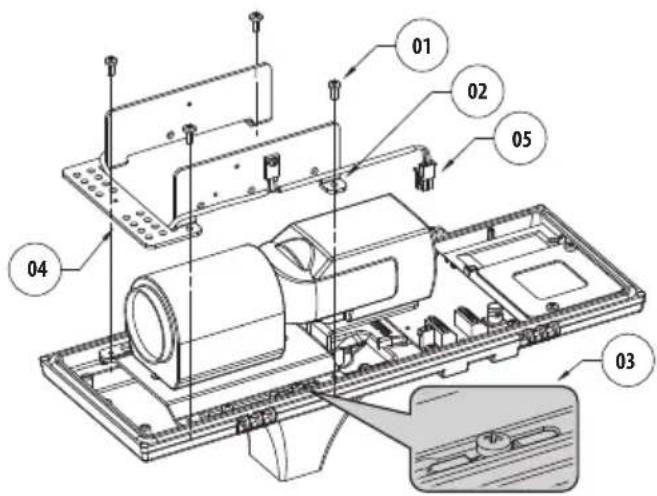

Insérer les vis (01) dans les écrous du chauffage (02) et le positionner sur le chariot; donc fixer le chauffage en faisant attention à ne pas endommager le câblage.

Réinstaller la nouvelle glissière interne et la bloquer au moyen des vis prévues (03).

Régler le système optique.

Fixer le nouveau chauffage (04) au caisson/glissiere au moyen des vis (01) et installer le connecteur d'alimentation (05).

Fig. 08

7 Élimination des déchets

Ce symbole et le système de recyclage ne sont appliqués que dans les pays UE et non dans les autres pays du monde.

Votre produit est concu et fabriqué avec des matériels et des composants de qualité supérieure qui peuvent être recyclés et réutilisés.

Ce symbole signifie que les équipements électriques et électroniques en fin de vie doivent être éliminés séparément des ordures menagères.

Nous vous prions donc de confier cet équipement à votre Centre local de collecte ou Recyclage.

Dans l'Union Européenne, il existe des systèmes selectifs de collecte pour les produits électriques etlectroniques usages.
