BEDIENUNGSANLEITUNG UPTHT01 Videotec
Lesen Sieittevor dem Installieren und dem Verwendendeses Gerates die Bedienungsanleitung sorgfaltig durch.Bewahren Sie sie zum späteren Nachschlagen auf.
1.1 Schreibweisen
GEFAHRI
Erhöhte Gefährung.
Stromschlaggefahr; falls nichts andes angegeben, unterbrechen Sie die Stromversorgung, bevor die beschriebenen Arbeiten durchgefuhrt werden.
GEFAHR!
Heiße Oberfläche.
Nicht berühren. Die Oberflächen sind frei und können bei Berührung zu Verbrennungen führen.
ACHTUNG!
MittlereGefahrung.
Der genannte Vorgang hat große Bedeutung fur den einwandfrei Betrieb des Systems: es wird gebeten, sich die Verfahrensweise anzulesen und zu befolgen.
ANMERKUNG
Beschreibung der Systemmerkmale. Eine sorgfällige Lektüre wird empfohlen, um das Verständnis der folgenden Phasen zu gewährleisten.
2 Anmerkungen zum Copyright und Informationen zu den Handelsmarken
Die angeführten Produkt- oder Firmennamen sind Handelsmarken oder eingetragene Handelsmarken.
3 Sichereitsnormen
Der Hersteller leht jeder Haftung für eventuelle Schäden ab, die aufgrund unsachgemäßer Anwendung der in thisem Handbuch erwähnten Geräte entstanden ist. Ferner besteht er sich das Recht vor, den Inhalt ohne Vorkündigung abzuändern. Die Dokumentation in thisem Handbuch wurde sorgfältig ausgeführrt und überprüft, Dennoch kann der Hersteller keine Haftung für die Verwendung übernehmen. Dasselbe gilt für jeder Person oder Gesellschaft, die bei der Schaffung oder Produktion von thisem Handbuch miteinbezogen ist.
- Die Installation und Wartung der Vorrichtung ist technischen Fachleuten vorbehalten.
- Vor technischen Eingriffen am Gerät muss die Stromversorgung unterbrochen werden.
- Es dürfen keine Versorgungskabel mit Verschleiboder Alterungsspuren verwendet werden.
- Unter keinen Umständen dürfen Veränderungen oder Anschlüsse vorgenommen werden, die in this handbuch nicht genannt sind: Der Gebrauch ungeeigneten Geräts kann die Sicherheit des Personals und der Anlage schwer gefährden.
- Es)dürfen nur Original-Ersatzteile verwendet werden. Nicht originale Ersatzteile konnen zu Bränden, elektrischen Entladungen oder anderen Gefahren führen.
Vor der Installation ist anhand des Kennzeichnungsschildes nachzuprufen, ob das geleiferte Material die gewünschten Eigenschaften aufweist. Siehe hierzu das Kapitel Kennzeichnung des Produktes.
4 Identifizierung
4.1 Beschreibung und Bezeichnung des Produktes

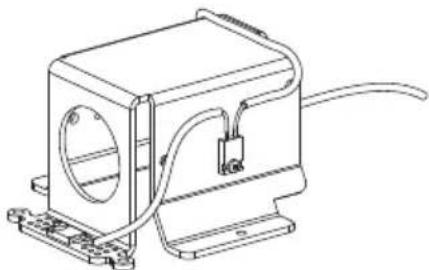

Extra leistungsstarke Hezung fur die Anwendung bei niedrigen Temperatoren. Sie lasst sich leicht in das integrierte Gehäuse von UUSSE einbauen und verteil dont die Wärme gleichmäßiger. Erhaltlich sind 2 Typen:
Fig. 01
- UPTHT1 - Bei Versionen mit motorisierter Optik, die garantiert bis zu -20^ Funktionstüchtig sind, ist der Betrieb bei Außentemperaturen von -30^ sichergestellt.
Fig.02
- UPTHT2 - Bei der mit Sony-Modul ausgestatteten Version sinkt die Mindestbetriebstemperatur von ULISSE auf -30^ .
4.2 Kennzeichnung des Produkts
Siehe das Schild außen auf der Verpackung.
5 Vorbereitung des Produktes auf den Gebrauch
Jede vom Hersteller nicht ausdrücklich genehmigte Veränderung führt zum Verfall der Gewährleistungsrechte.
Fig. 03

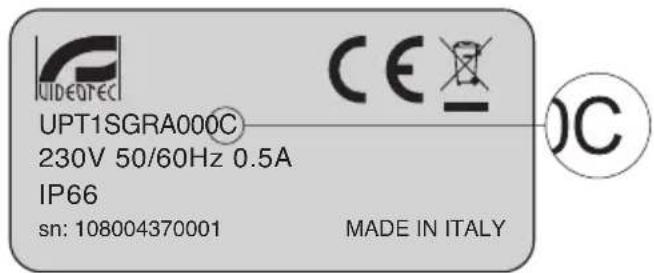

Das Kit kann nur in den S-N-Kopfen, die die "C" Revision oder folgende zutragen, installiert. Beziehen Sie sich auf die Etikette auf dem S-N-Kofpkörper, wie im Bild gezeigt.
5.1 Sicherheitsvorkehrungen vor dem Gebrauch
Nach der Unterbrechung der Stromversorgung und vor technischen Eingriffen müssen 30 Minuten abgewartet werden, damit die Heizungsanlage abkühlen können.
Der Bausatz ist ausdrücklich nur als Zubehör für die integrierte Positioniereinheit ULISSE ausgelegt. Die vorhandenen Produktkabel)dürfen nicht verändert werden.
5.2 Inhalt und Entfern der Verpackung
Bei der Lieferung des Produktes ist zu prufen, ob die Verpackung intakt ist oder offensichtliche Anzeichen von Stürzen oder Abrieb aufweist.
Bei offensichtlichen Schadennspuren an der Verpackung muss umgehend der Lieferant verständigt werden.
Bewahren Sie die Verpackung auf für den Fall, dass das Produkt zur Reparatur eingesendet werden muss.
Prufen Sie, ob der Inhalt mit der nachstehenden Materialistle ste ubereinstimmt:
UPTHT1:
1 Heizungs-Bausatz
1 Schlitten
2 Gewindefurchende M4-Schrauben
4 M3-Schrauben
UPTHT2:
1 Heizungs-Bausatz
1 Schlitten
4 Gewindefurchende M4-Schrauben
5.3 Sichere Entsorgung der Verpackungsmaterialien
Die Verpackungsmaterialien sind vollständig wiederverwertbar. Es ist Sache des Installationstechnikers, sie getrennt, auf jeder Fall aber nach den geltenden Vorschriften des Anwendungslandes zu entsorgen.
Es wird nochmals empfohlen, mit Fehlfunktionen behaftetes Material in der Originalverpackung zurückzusenden.
6 Installation und Zusammenbau
Installation und Zusammenbau sind Fachleuten vorbehalten.
Bitte beachten Sie den PTC-Heizwiderstand, der sehr hohe Temperaturen erreichen kann.
6.1 Installation
6.1.1 Bausatz für Module SONY FCB980 - FCBEX1000

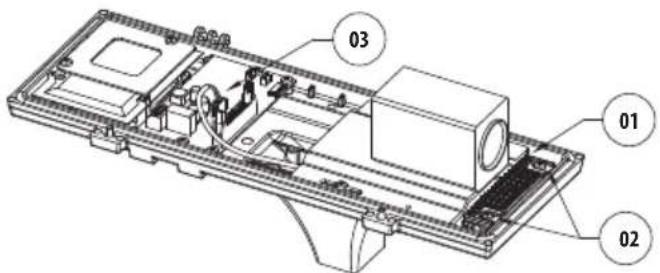

Das Gehäuse öffnen und die Heizung sowie den vorhandenen Schlitten (01) nach Abnehmer der Befestigungsschrauben (02) und nach Abziehen des Steckers (03) entfern.
Fig.04
Das Modul vom Schlitten trennen und auf den neuen, im Lieferumfang enthaltenen Schlitten bauen, der anschließend wieder am Gehäuse zu befestigen ist.

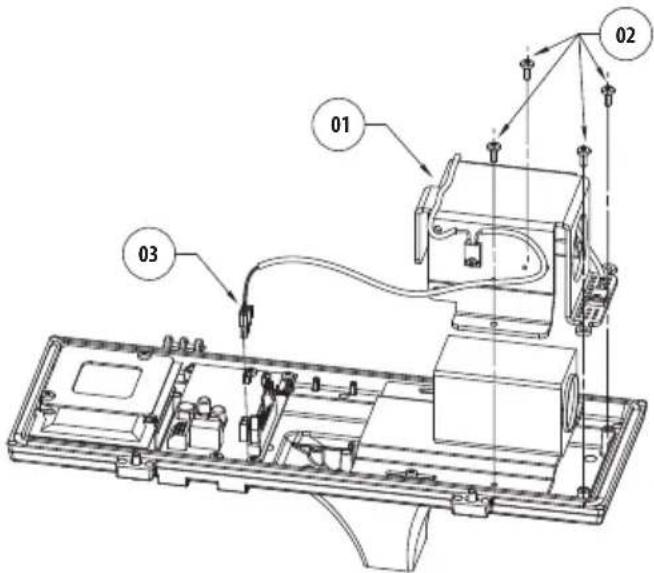

Die neue Heizung (01) mit den zugehörgen, im Lieferumfang enthaltenen Schrauben (02) am Gehäuse / Schlitten fixieren und den Versorgungsstecker (03) einfugen.
Fig. 05
6.1.2 Bausatz für motorisierte Optiken

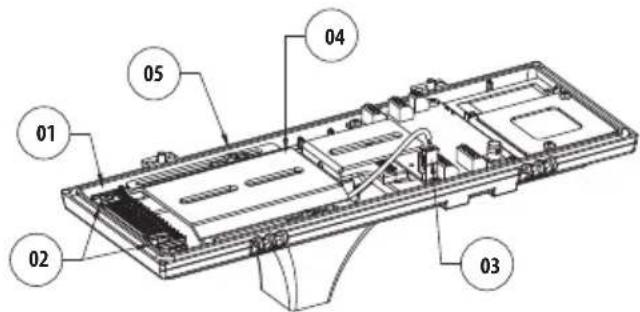

Das Gehäuse öffnen und die vorhandene Heizung (01) nach dem Abnehmer der Befestigungsschrauben (02) und dem Abziehen des Steckers (03) entfern.
Den vorhandenen internen Schlitten (04) nach Lösener Befestigungsschrauben (05) entnahmen.
Fig.06

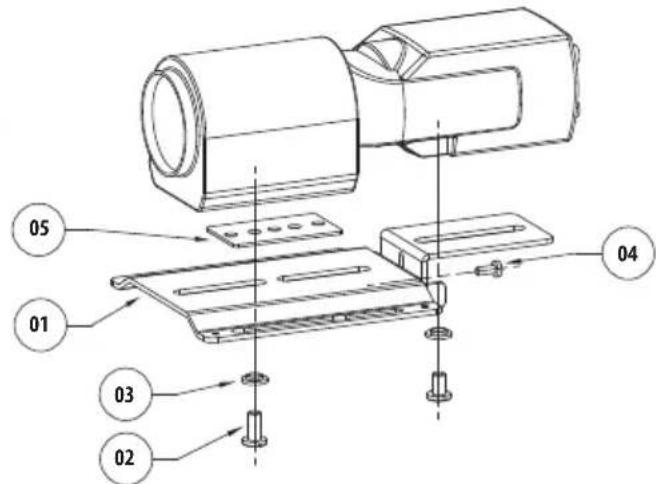

Die Kamera oder Optik mit den im Lieferumfang enthaltenen 1 / 4'' Schrauben (02) und Unterlegscheiben (03) am neuen Bugel (01) fixieren und den verstelltbaren Schlitten mit der zugehörigen Schraube (04) in der richtigen Position befestigen. Zur Positionierung der Kamera konnen auch die mitgelieferten Distanstücks (05) verwendet werden.
Fig.07

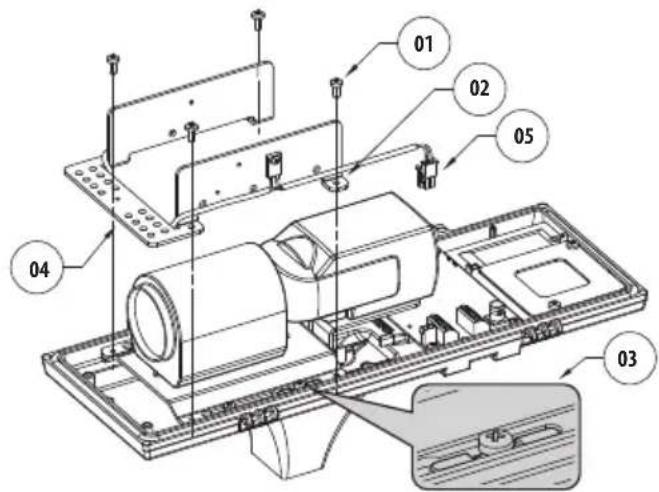

Die Schraube (01) in die LÖcher der Heizung (02) einsetzen, die auf dem Schlitten positionieren und dann die Heizung befestigen. Achtung: die Verkabelung während der Operation nicht beschädigen.
Den neuen Innenschlitten wieder unterbringen und mit den zugehörigen Schrauben (03) befestigen. Die Optik einstellen.
Die neue Heizung (04) mithilfe der zugehörigen Schrauben (01) am Gehäuse/Schlitten fixieren und den Versorgungsstecker (05) einfügen.
Fig.08
7 Mullentsorgungsstellen
Dieses Symbol und das entsprechende Recycling-System gelten nur für EULänder und finden in den anderen Ländern der Welt keine Anwendung.
Ihr Produkt wurde entworfen und hergestellt mit qualitativ hochwertigen Materialien und Komponenten, die recycliert und wiederverwendet werden können.
Dieses Symbol bedeutet, daß elektrische und elektronische Geräte am Ende ihrer Nutzungsdauer von Hausmüll getrennt entsorgt werden sollen.
Bitte entsorgen Sie these Gerät bei ihrer örtlichen Sammelstelle oder im Recycling Centre.
In der Europäischen Union gibt es entsprechende Sammelsysteme für Elektrik- und Elektronikgeräte.
