MANUALE UTENTE UPTHT01 Videotec

1 Informazioni sul presente manuale

Prima di installare e utilizzare但这a unità, leggere attendamente quello manuale. Conservare quello manuale a portata di mano come riferimento futuro.

1.1 Convenzioni tipografiche

PERICOLO!

Pericolosità elevata.

Rischio di scosse elettriche. Togliere l'alimentazione prima di procedere con le operazioni, salvo diversa indicazione.

PERICOLO!

Superficie calda.

Evitare il contatto. Le superfici sono calde e potrebbero causare danni alla persona in caso di contatto.

ATTENZIONE!

Pericolosità media.

L'operazione è molto importante per il corretto funzionamento del sistema. Si prega di leggere attendamente la procedura indicata e di eseguirla secondo le modalità previste.

INFO

Descrizione delle caratteristiche del
systema.
Si consiglia di leggere attendamente
per comprehere le fasi successive.

2 Note sul copyrighte informazioni sui marchi commerciali

I nomi di prodotto o di aziende citati sono marchi commerciali o marchi commerciali registrati appartenenti alle rispettive società.

3 Norme di sicurezza

Il produttore declina ogni responsabilità per eventuali danni derivanti da un uso improprio delle apparecchiature menzionate in questo manuale. Si riserva inoltre il diritto di modificarne il contentuto perché preavviso. Ogni cura è stata posta nella ragcolla e nella verifica della documentazione containuta in questo manuale, tuttavia il produttore non può assumersi alcuna responsabilità derivante dall'utilizzo della stessa. Lo stesso diciasi per ogni persona o società coinvolta nella creazione e nella produzione di questo manuale.

• L'installazione e la manutenzione del dispositivo deve essere eseguita solo da personale technique qualificato.
• Prima di effettuare interventi tecnici sull'apparecchio togliere l'alimentazione elettrica.
  Nonutilizzare cavi di alimentazione con segni di usura o invecchiamento.
  Non effettuare per nessun motivo alterazioni o collegamenti non previsti in questo manuale: l'uso di apparecchi non idonei cui portare a gravi pericoli per la sicurezza del personale e dell'impianto.
• Utilizzare solo parti di ricambio originali. Pezzi di ricambio non originali potrebbero causare incendi, scariche elettriche o altri pericoli.
• Prima di procedere con l'installazione controllare che il materiale fornito corrisponda alle specifiche richieste, esaminando le etichette di marcatura, secondo quanto descripto nel capitolo Marcatura del prodotto.

4 Identificazione

4.1 Descrizione e designazione del tipo

Riscaldamento potenziato per applicazioni a basso temperature. Facilitmente installabile all'interno della custodia integrata di ULISSE, è in grado di distribuire il calore all'interno in modo più uniforme. Disponibile in 2 tipi:

Fig. 01

• UPTHT1 - Per le versioni con ottiche motorizzate, il funzionamento a -30^ viene assicurato con ottiche garantite sono a -20^ .

Fig. 02

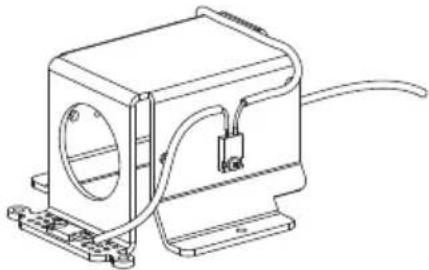

• UPTHT2 - Per la versione equipaggiata di modulo Sony il range di temperatura minima di ULISSE scende fina a -30^ .

4.2 Marcatura del prodotto

Vedere l'etichetta posta sull'esterno dell'imballo.

5 Preparazione del prodotto per l'utilizzo

Qualsiasiambiamento non espressamente approvato dal costruttore fa decadere la garanzia.

Fig. 03

Il kit cui oessere installato solo nei brandeggi che riportano la revisione "C" o successive. Fare riferimento all'etichetta presente sul corpo del brandeggio come indicato in figura.

5.1 Precauzioni di sicurezza prima dell'utilizzo

Prima di qualsiasi intervento tecnico, allo spegnimento dell'alimentazione elettrica, attendere 30 minuti per consentire il raffreddamento dell'impiano di riscaldamento.

Il kit è stato progettato specificamente solo come accessorio per l'Unità di posizionamento integrata ULISSE; non modificare i cablaggi giornate sul prodotto.

5.2 Contenuto e disimballaggio

Alla segna del prodotto verificare che l'imballo sia integro e non abbia segni evidenti di cadute o abrasioni.

In caso di evidenti segni di danno all'imballo contattare immediamente il fornitore.

Conservare l'imballo nel caso sia necessario inviare il prodotto in riparazione.

Controllare che il contentuto sia rispondente alla lista del materiale sotto indicata:

UPTHT1:

• 1 kit di riscaldamento
• 1 slitta
• 2 viti autoformanti M4
  4 viti M3

UPTHT2:

• 1 kit di riscaldamento
• 1 slitta
  4 viti autoformanti M4

5.3 Smaltimento in sicurezza dei materiali di imballaggio

I materiali d'imballo sono costituiti interamente da materiale riciclabile. Sarà cura del technique installatore smaltirli secondo le modalità di raccolta differenziata o comunque secondo le norme vigenti nel Paese di utilizzo.

Si ricorda comunque che in caso di ritorno di materiale con malfunzionamenti è consigliato l'imballaggio originale per il trasporto.

6 Installazione e assemblaggio

L'installazione e l'assemblaggio vanno eseguiti solo da personale specializzato

Prestare attenzione al PTC di riscaldamento, la temperatura dell'elemento cui risultare elevata.

6.1 Installazione

6.1.1 Kit per moduli SONY FCB980 - FCBEX1000

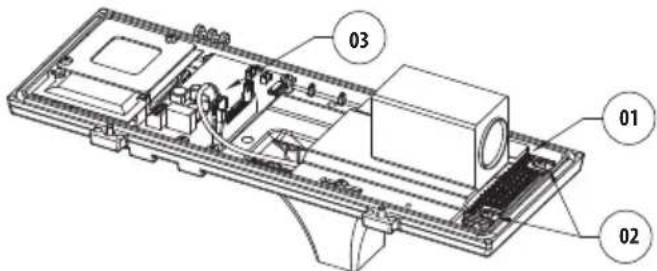

Aprière la custodia e rimuovere il riscaldamento e la slitta existente (01) svitando le viti di fissaggio (02) ed extraendo il connettore (03).

Fig. 04

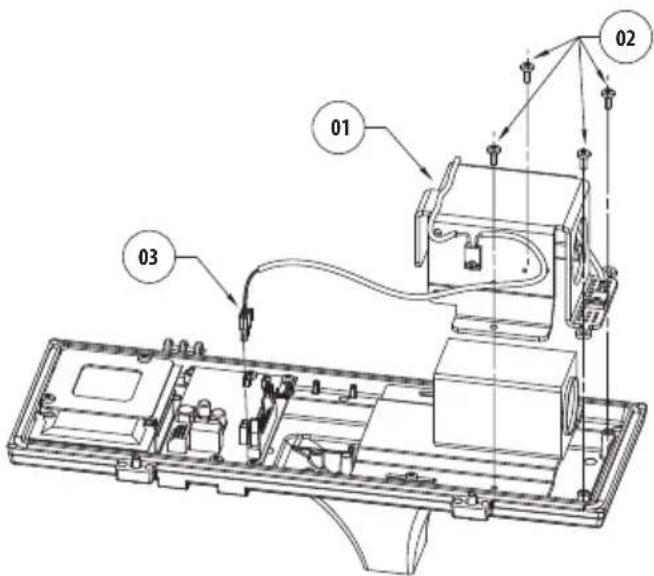

Smontare il modulo alla slitta e rimontarlo su那一 nuova in dotazione e fissarla nuovamente sulla custodia.

Fissare il nuovo riscaldamento (01) alla custodia/slitta tramite le apposite viti (02) in dotazione ed insere il connettore dell'alimentazione (03).

Fig. 05

6.1.2 Kit per ottiche motorizzate

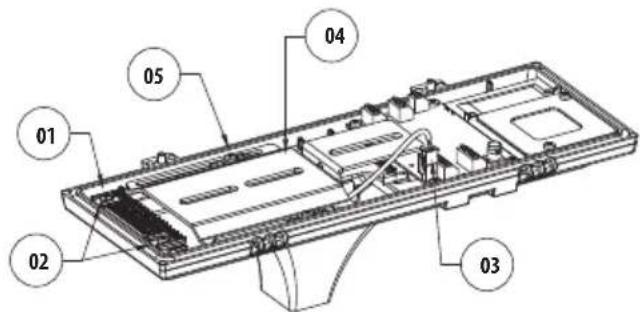

Aprière la custodia e rimuovere il riscaldamento (01) esistente svitando le viti di fissaggio (02) ed extraendo il connettore (03).

Estrarre la slitta interna existente (04)
agenda sulle viti (05) di fissaggio.

Fig. 06

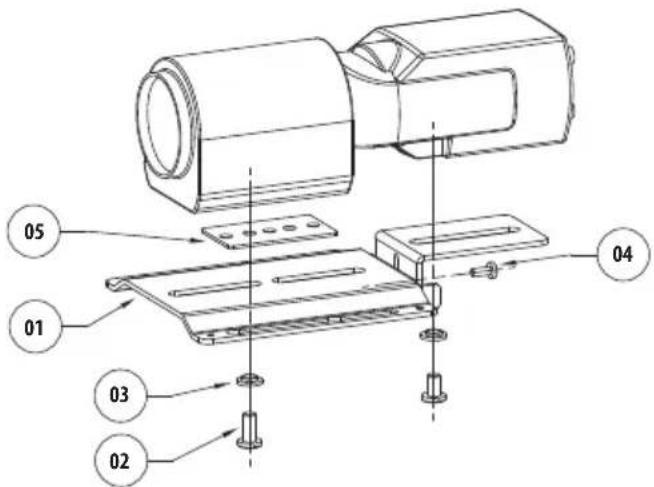

Fissare la telecamera e/o ottica alla nuovastaffa (01) con le viti da 1 / 4'' (02) e le rondelle (03) in dotazione e fissare la slitta regolabile nella posizione corretta con l'apposita vite (04).Per il posizionamento della telecamera possono essere utilizzati ancche i distanziali (05) forniti in dotazione.

Fig.07

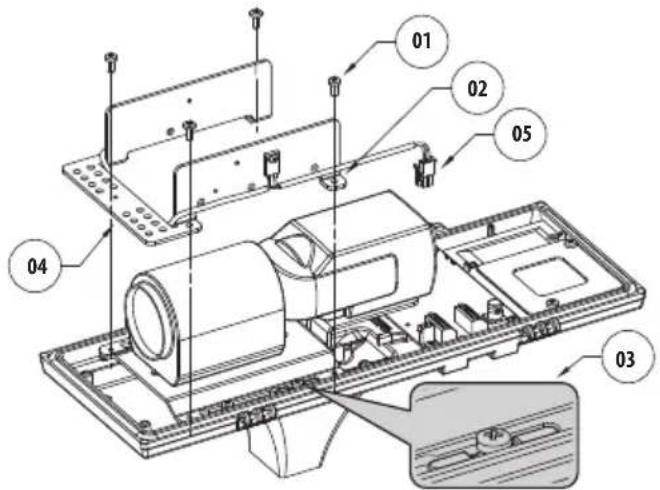

Inserire le viti (01) nei fori del riscaldamento (02), posizionarlo sulla slitta e quindi fissarlo prestando particolare attenzione a non schiacciare i cablaggi durante l'operazione.

Riccollocare la nuova slitta interna e bloccarla tramite le apposite viti (03).

Regolare I'ottica.

Fissare il nuovo riscaldamento (04) alla custodia/slitta tramite le apposite viti (01) ed inseire il connettore dell'alimentazione (05).

Fig.08

7 Smaltimento dei rifuti

Questo symbolo e ilsystemadi rificlaggio sono validi solo nei paesi dell'EU e non trovano applicazione inaltipaesidel mondo.

Il vosto prodotto è stato costruito da materiali e componenti di alta qualità, che sono riutilizzabili o riciclabili.

Prodotti elettrici ed elettronici che portano\ questo symbolo alla fine dell'uso devono essere\ smaltiti separamente dai rifiuti casalinghi.

Vi preghiamo di smaltire quello apparecchio in un Centro di raccolta o in un'Ecostazione.

Nell'Unione Europea esistono sistemi di raccolta differenziata per prodotti elettrici ed elettronici.
