Type de produit	Support mural motorisé pour TV, montage au plafond
Marque / Modèle	Speaka / SP-TVCM-510
Numéro de commande	2531304
Alimentation	Adaptateur secteur (inclus)
Télécommande	Oui, modèle RMT-02, fonctionne avec 2 piles AAA (non fournies)
Plage d'inclinaison	0° (position repliée contre le plafond) à 75° (inclinaison maximale)
Mémoires de position	2 positions mémorisables (mem1, mem2)
Fonction de réinitialisation	Oui, par télécommande (bouton maintenu 5 s)
Mode manuel	Poussée manuelle déclenche un retour automatique en position haute
Codage télécommande	Jusqu'à 20 télécommandes, nettoyage possible par appui de 5 s sur le bouton du boîtier
Compatibilité VESA	Platine VESA avec vis M8 (M8x30, M8x50) et autres vis fournies
Contenu du kit	Support motorisé, télécommande, boîtier de commande, visserie (M-A, M-B, M-C, M-D, M-E, M-F, M-G, W-A, W-B, W-C), attaches câbles
Sécurité	Ne pas utiliser sans TV installée ; ne rien laisser passer dans l'espace de mouvement ; surface de montage doit supporter le poids combiné
Entretien	Vérifier périodiquement la fixation et les câbles ; nettoyer avec un chiffon doux
Réparabilité	Pièces détachées disponibles via le fabricant ; remplacer la télécommande ou l'adaptateur si défectueux
Garantie	Consulter la garantie légale du vendeur

FOIRE AUX QUESTIONS - SP-TVCM-510 Speaka

Comment installer le support SP-TVCM-510 au plafond ?

Fixez d'abord la plaque de montage au plafond à l'aide des vis et chevilles adaptées à votre surface (non fournies). Assurez-vous que le plafond peut supporter le poids du téléviseur et du support. Montez ensuite les platines VESA à l'arrière du téléviseur, puis accrochez le téléviseur au support. Raccordez l'alimentation et suivez les instructions de codage de la télécommande.

Comment associer la télécommande au boîtier de commande ?

Mettez le support sous tension, puis appuyez sur le petit bouton du boîtier de commande avec un outil fin jusqu'à entendre un bip. Ensuite, appuyez sur le bouton ISET de la télécommande. Le boîtier émettra des bips répétés pendant environ 10 secondes jusqu'à ce que l'appairage soit terminé.

Comment enregistrer une position de mémoire (mem1/mem2) ?

Amenez le support à la position souhaitée à l'aide des boutons fléchés. Appuyez ensuite sur le bouton mem1 ou mem2 pendant 1 seconde. Un bip confirme l'enregistrement. Pour rappeler cette position, appuyez simplement sur le bouton 1 ou 2.

Que faire si le support TV ne peut pas atteindre 0° ou 75° ?

Effectuez une réinitialisation : débranchez et rebranchez l'alimentation, puis maintenez le bouton de la télécommande enfoncé pendant 5 secondes. Le support se rétracte à la position haute (0°). Si le problème persiste, contactez le service après-vente.

Comment régler la plage d'inclinaison pour un plafond incliné ?

Après avoir réinitialisé le système, utilisez les boutons L'« », V et E'« » pour régler la position d'inclinaison souhaitée. Ensuite, maintenez le bouton L'« » enfoncé jusqu'au bip, répétez 5 fois de suite dans les 2 minutes. Un long bip confirme la sauvegarde.

Que signifie un bip continu (alarme) ?

Une alarme sonore continue indique une erreur de signal de positionnement. Réinitialisez le système comme décrit dans le manuel. Si l'alarme persiste, contactez le support pour un remplacement.

La télécommande ne fonctionne plus, que faire ?

Vérifiez d'abord l'état des piles (type AAA). Si les piles sont mortes, remplacez-les. Si le problème persiste, essayez de réappairer la télécommande. En cas d'échec, la télécommande peut être défectueuse et doit être remplacée.

Comment nettoyer le support TV motorisé ?

Débranchez l'alimentation avant tout nettoyage. Utilisez un chiffon doux et sec ou légèrement humide. N'utilisez pas de produits abrasifs ou de solvants. Évitez de faire pénétrer de l'humidité dans les parties électriques.

Puis-je utiliser le support sans téléviseur installé ?

Non, il est formellement interdit d'utiliser le support sans téléviseur. Le support est conçu pour fonctionner avec une charge de TV, et son utilisation à vide peut endommager le mécanisme.

Comment réinitialiser tous les codes des télécommandes ?

Pour effacer toutes les télécommandes appairées, appuyez sur le bouton de codage du boîtier de commande pendant 5 secondes jusqu'à entendre deux bips. Toutes les télécommandes seront dissociées.

MODE D'EMPLOI SP-TVCM-510 Speaka

Lisez les instructions de sécurité fournies avec le produit avant de l'installer et de l'utiliser.

Manuel d'instruction

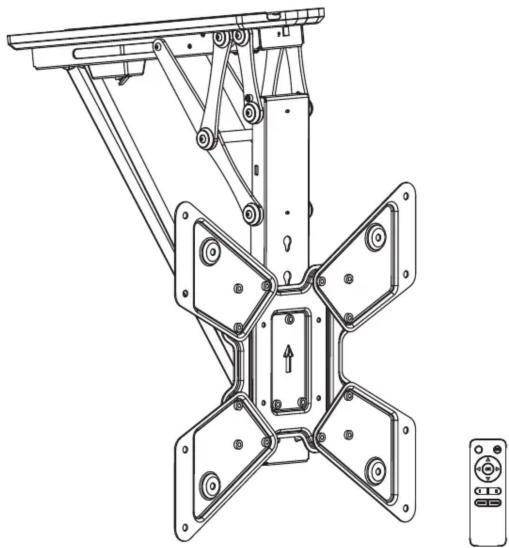

SUPPORT TV MOTORISÉ À MONTAGE AU PLAFOND

N° de commande 2531304 / SP-TVCM-510

Ne pas ouvrir le couvercle électrique.

N'utilisez jamais le support sans téléviseur installé.

RMT-02 télécommande

Guide d'utilisation de la télécommande

A. Fonctions des boutons

1. Mouvement ascendant/descendant

Appuyez sur le bouton « △ », le support TV se déplace vers le haut jusqu'à la position de profil la plus basse contre le plafond. Appuyez sur le bouton « ▽ », le support TV se déplace vers le bas jusqu'à la position d'angle d'inclinaison maximale (75° par défaut). Appuyez sur le bouton « ◎ » pour arrêter le mouvement. (Astuces : Éliminez tous les obstacles dans la plage de mouvement.)

1. Réglage de la mémoire

Appuyez sur le bouton «mem1 » ou «mem2 » pendant 1 seconde et un bip retentit, indiquant que la position actuelle a été enregistrée en mémoire. Les boutons «mem1 » «mem2 » peuvent chacun mémoriser une position différente.

1. Rappel mémoire

Appuyez sur le bouton « 1 » ou « 2 » et le support arrive automatiquement à la position enregistrée sous le bouton correspondant « (mem1) » ou « (mem2) ».

1. Mode de réinitialisation

Si le support TV ne peut pas être réglé sur la position la plus haute (0 degré contre le plafond) ou la plus basse (position d'inclinaison maximale), débranchez et rebranchez l'alimentation. Ensuite, appuyez et maintenez le bouton « 📄 » pendant 5 secondes. Le support se rétracte à la position la plus haute, ce qui signifie que le système a été réinitialisé avec succès,

1. Réinitialisation de la plage d'inclinaison pour les plafonds inclinés

Le support TV est réglable de 0° à 75° par défaut. Veuillez réinitialiser la plage d'inclinaison si vous l'utilisez le produit comme support TV pour plafond incliné.

Préparez-vous : Réinitialisez le système (voir les instructions sur A. Fonctions des boutons - 4. Mode de réinitialisation)

Étape 1 : Appuyez sur les boutons « L'« », « V » et « E'« » et régiez la position appropriée. Étape 2 : Appuyez sur le bouton « L'« » et maintenez-le enfoncé jusqu'à ce que l'appareil émette un bip. Répétez cette étape 5 fois. L'appareil émet un long bip pour indiquer le succès de l'opération.

Remarque : Les étapes 1 et 2 doivent être effectuées en 2 minutes, dans le cas contraire la réinitialisation échoue. Remarque : Annouez longuement aux (SET) pendant 5 seconds pour déconnecter l'appareil de l'application.

Remarque : La télécommande est alimentée par deux piles AAA (non fournies).

B. Mode manuel

Dans toute position (mais la position minimale contre le plafond), lorsque vous poussez manuellement le support de plafond TV sur une certaine distance. Le support de plafond TV revient automatiquement à la position minimale contre le plafond.

C. Codage de la télécommande et du boîtier de commande

Étape 1 : Lorsque le support est mis sous tension, appuyez sur le petit bouton du boî de commande à l'aide d'un outil fin comme indiqué. L'appareil émet un bip, indiquant que le boîtier de commande est en attente de codage du programme.

Étape 2 : Appuyez sur le bouton « ISET » de la télécommande, et le boîtier de commande émet des bips répétés pendant environ 10 secondes, indiquant que la télécommande est en cours de programmation. Le processus se termine automatiquement jusqu'à ce que vous n'entendiez plus de bip.

Remarque : Le support TV peut être associé à un maximum de 20 télécommandes. Pour nettoyer les données de toutes les télécommandes, appuyez sur le bouton de correspondance des codes pendant 5 secondes puis relâchez-le. L'appareil émet deux bips pour confirmer le succès du nettoyage et vice versa.

Partie avant

Ce guide de réparation a pour but de vous aider à identifier et à résoudre les problèmes mineurs causés par un fonctionnement inhabituel du système électrique de nos supports TV électriques. Les procédures simples de ce manuel sont faciles à suivre et capables de résoudre la plupart des problèmes rencontrés dans l'utilisation quotidienne.

Indication d'erreur

1. La sonnette émet constamment un son d'alarme : L'erreur de signal de positionnement Réinitialisez le système en suivant le manuel d'instructions. Si le son de l'alarme continue, veuillez nous contacter pour le remplacement du produit.

Problèmes de la télécommande

1. Perte anormale de puissance (Normalement, les piles se déchargent après 24 heures sans utilisation de la télécommande). Veuillez nous contacter pour remplacer la télécommande.

1. Les boutons de la télécommande ne fonctionnent pas. Veuillez vérifier si les piles sont alimentées. Si le problème persiste, veuillez nous contacter pour remplacer la télécommande. Si le problème n'est toujours pas résolu après le remplacement, veuillez nous contacter pour remplacer le produit.

1. La télécommande ne réagit pas aux commandes (la distance fonctionnelle est inférieure à 3 m.)

Veuillez remplacer les piles. Si le problème n'est toujours pas résolu, veuillez nous contacter pour remplacer la télécommande.

Fonctionnement anormal : Le support TV ne peut pas être ajusté à 0° ou 75°.

Veuillez réinitialiser le système en suivant le manuel d'instructions Si le problème n'est toujours pas résolu, veuillez nous contacter pour remplacer le produit.

Ne fonctionne pas

Veuillez vérifier si l'adaptateur secteur est correctement connecté au produit. Si c'est le cas, veuillez allumer l'appareil. En cas d'absence de signal sonore ou d'indication d'alimentation par lumière rouge, vérifiez si l'adaptateur secteur fonctionne correctement. Si l'adaptateur secteur ne fonctionne pas, veuillez nous contacter pour le remplacer. Si l'adaptateur secteur fonctionne correctement, mais le support TV ne fonctionne pas, veuillez nous contacter pour remplacer le produit.

Bruit anormal

Veuillez nous contacter pour remplacer le produit.

A (x1)

E (x2)

F (x2)

B (x1)

G (x1)

C (x1)

H (x1)

D (x2)

I (x4)

M-A (x4)

M-D (x4) M8x30

M-B (x4)

M-C (x4)

M-E (x4) M8x50

W-A (x6)

ST6.3×55

W-B (x6)

W-C (x4)

AVERTISSEMENT :
- Les installateurs sont responsables de la fourniture de matériel pour les autres types de montage. - Les installateurs doivent veiller à ce que la surface d'appui puisse supporter en toute sécurité le poids combiné de l'équipement et de tous les matériels et composants qui y sont fixés.

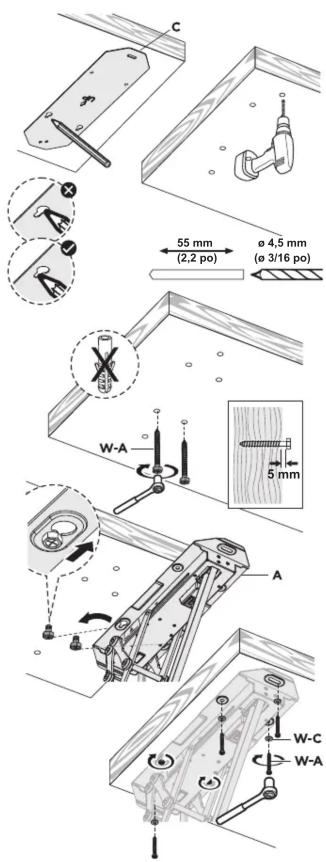

C 55 mm (2,2 po) ø 4,5 mm (ø 3/16 po) W-A 5 mm A W-C W-A

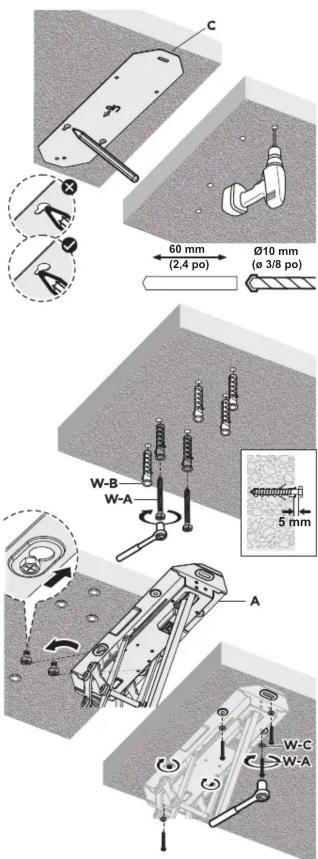

C 60 mm (2,4 po) Ø10 mm (ø 3/8 po) W-B W-A 5 mm A W-C W-A

2

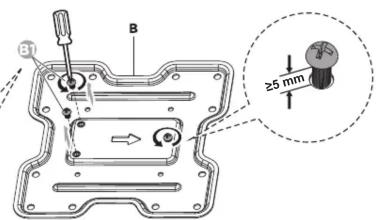

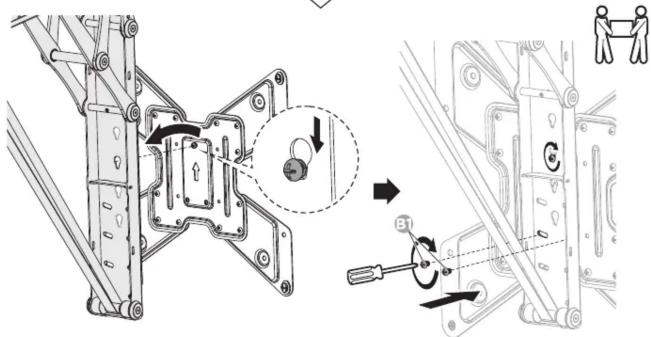

Retirez les vis inférieures de la plaque VESA et conservez les deux vis pour une utilisation ultérieure.

B B1 25 mm

ATTENTION :
NE serrez pas trop les vis.

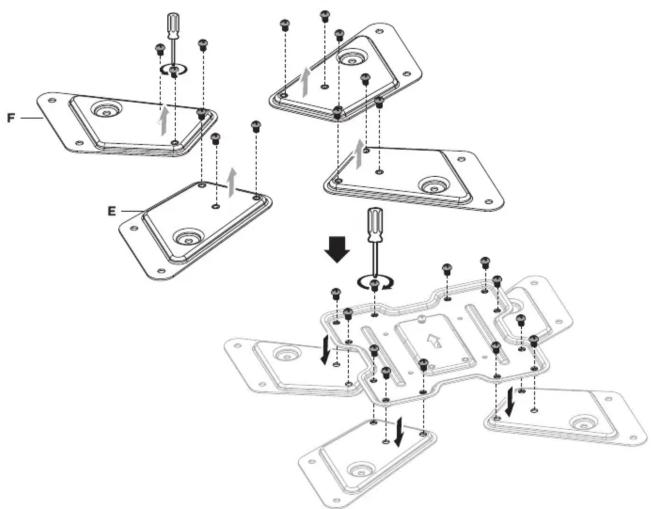

M-A
M-F

M-B
M-G

AVERTISSEMENT
Rien n'est autorisé à passer dans l'espace de mouvement du support

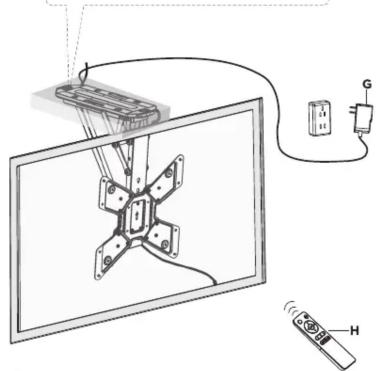

Utilisez les attaches de câbles pour maintenir les câbles en place.
Remarque : Laissez du mou sur les câbles pour le mouvement du bras
