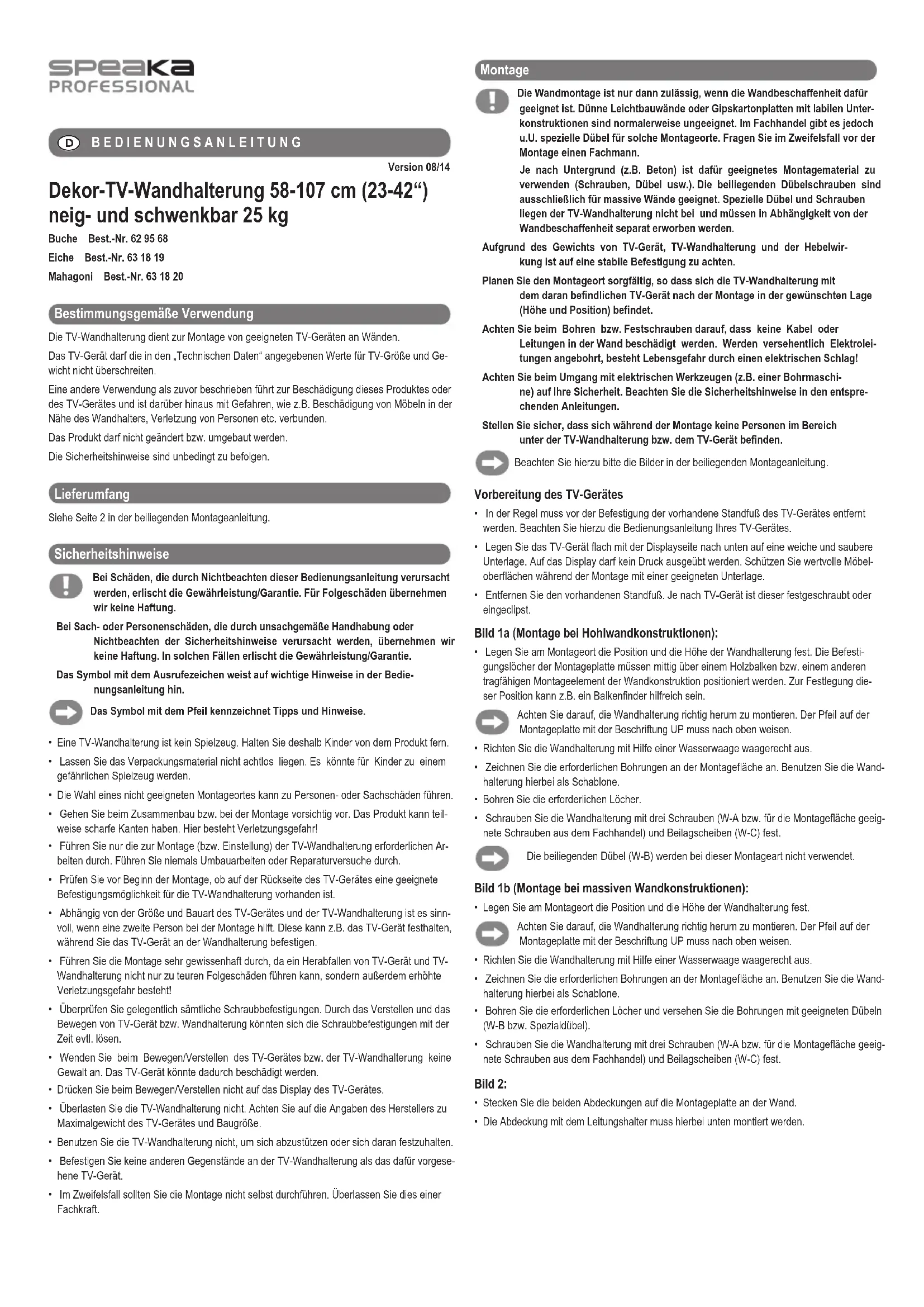

MODE D'EMPLOI 631819 Speaka
Support mural décoratif pour téléviseur 58-107 cm (23-42") inclinable et pivotant 25kg
Hetre N° de commande: 62 95 68
Chene N° de commande: 63 18 19
Acajou N° de commande: 63 18 20
Utilisation conforme
Le support mural pour téléviseur est utilisé pour le montage mural de téléviseurs appropriés.
Les caractéristiques du téléviseur ne doivent pas dépasser les valeurs et le poids indiqués dans les « Caracteristiques Techniques »
Toute utilisation autre que celle mentionnée précédemment se traduit par des dommages sur le produit ou le téléviseur et cela est en outre associé à des dangers tels que l'endommagement de meubles à proximité du support mural, des blessures corporelles, etc.
Le produit ne doit être ni transformé ni modifié.
Respectez imperativement les consignes de sécurité.
Contenu de la livraison
Voir la page 2 du guide d'installation fourni.
Consignes de sécurité
Tout dommage résultat d'un non-respect du present manuel d'utilisation entre l'annulation de la garantie. Nous déclinons toute responsabilité pour les dommages consécutifs.
Nos déclinons toute responsabilité pour d'eventuels dommages matériels ou corporels dus à un maniement incorrect ou au non-respect des consignes de sécurité. Dans de tels cas, la garantie prend fin.
Le symbole du point d'exclamation signale les informations importantes dans le present manuel d'utilisation.
Le symbole de la flèche renvoie à des astuces et conseils.
- Un support mural pour télévisuer n'est pas un jouet. Pour cette raison, gardez le produit hors de la portée des enfants.
- Ne laissez pas le matériel d'emballage sans surveillance. Cela pourrait constituer un jouet dangereux pour les enfants.
- Choisissez un emplacement de montage qui ne puisse pas cause des dommages corporels ou matériels.
- Faites attention lors de l'assemblage ou du montage. Le produit peut partager des bords coupants. Risque de blessures!
- Effectuez seulement les travaux nécessaires pour le montage (ou les réglages) du support mural pour télévisuer. Ne procédez jamais à des transformations ou réparations de votre propre chef.
- Verifiez avant de commencer le montage si des options de fixations appropriées pour le support mural pour téléviseur sont disponibles à l'arrière du téléviseur.
- En fonction de la taille et du type du téléviseur et du support mural pour téléviseur, il peut être utile de recourir à une deuxième personne pour le montage. Cette personne pourrait maintainer le téléviseur pendant que vous le fixez au support mural.
- Effectuez le montage très consciencieusement car la chute du téléviseur et du support mural pour téléviseur conduit non seulement à des dommages matériels couteux mais aussi à un risque élevé de dommages corporels!
- Verifiez régulierement toutes les vis de fixation. Avec le temps, le fait d'ajuster et de déplacer le téléviseur ou le support mural peut eventuellement desserrer les fixations par vis.
- Ne forcez surtout pas lorsque vous déplacez/ajustez le téléviseur ou le support mural pour téléviseur. Cela pourrait endommager le téléviseur.
N'appuyez pas sur I'écran du télévisuer en le déplacant ou en l'ajustant. - Ne surchargez pas le support mural pour téléviseur. Tenez compte des instructions du fabri-cant relatives aux limites de poids et de taille du téléviseur.
- N'utilisez pas le support mural pour téléviseur pour vous soutenir ou vous tenir.
- Ne fixez pas d'autres objets sur le support mural pour téléviseur, à part le téléviseur prévu à cet effet.
- En cas de doute, n'effectuez pas le montage vous-même. Faites effectuer le montage par un spécialiste.
Montage
Le montage mural n'est autorisé que si le matériel du mur est adapté. Les cloissons légères et les plaques de plâtre montées sur des structures instables ne sont généralement pas adaptees. Cependant, il existe dans le commerce des chevilles spéciales pour de tels emplacements de montage. En cas de doute, adressez-vous à un spécialiste avant de commencer le montage.
Selon la surface (par ex. béton), il faut utiliser le matériel de montage ajustat (vis, chevilles, etc.). Les chevilles fournies sont uniquement appropriées pour les murs pleins. Les chevilles et les vis spéciales ne sont pas fournies avec le support mural pour télévisuer et elles doivent être achetées séparément en fonction de la nature de votre mur.
En raison du poids du téléviseur et du support mural pour téléviseur et de I'effet de levier, il faut vous assurer d'une fixation bien stable.
Planifiez l'emplacement de montage avec soin, de sorte que le support mural pour téléviseur et le téléviseur qui y est fixé, soient placés dans la position souhaitation (hauteur et position).
Lors du perçage et du vissage, veiliez à ne pas endommager les cables ou les conduites dans le mur. Si vous transpercez une ligne électrique accidentellement, vous courez alors un danger d'électrocution mortelle!
Soyez prudent lorsque vous manipuez des outils électriques (par ex. une perceuse) pour votre propre sécurité. Respectez également les autres consignes de sécurité figurant dans les différents manuels d'utilisation.
Veillez à ce que personne ne se retrouve dans la zone en dessous du support mural pour téléviseur ou du téléviseur pendant le montage.
Veuillez tenir compte à cet effet des figures du guide d'installation foumi.
Preparation du téléviseur
- Normalement, le pied de support du téléviseur doit être retiree avant de fixer ce dernier sur le support mural pour téléviseur. Pour ce faire, consultez le manuel d'utilisation de votre téléviseur.
- Placez le téléviseur à plat sur un support doux et propre, avec l'écran dirigé vers le bas.
Aucune pression ne doit être exercée sur l'écran. Protégéz les surfaces de meubles précieux pendant le montage, à l'aide d'une sous-couche appropriée. - Otez le pied de support present. En fonction du type de télévisuer, le pied de support peut etre visse ou fixe avec des clips.
Figure 1a (montage dans les parois creuses):
- Marquez la position et la hauteur du support mural sur l'emplacement de montage. Les trous de fixation de la plaque de montage doivent être positionnées de manière centrefee sur une poutre en bois ou tout autre élément de montage supportingla structure du mur. Un détecteur de structure peutetre utile par exemple pour déterminer la position.
Assurez-vous de monter le support mural correctement. La flèche sur la plaque de montage avec l'inscription UP doit pointer vers le haut.
Assurez-vous de la parfaite horizontalité du support mural en vous servant d'un niveau à bulle.
- Marquez les trou des perçage nécessaires sur la surface de fixation. Servez-vous ici du support mural comme d'un gabarit.
- Percez les trouss nécessaires.
- Vissez le support mural avec trois vis (W-A ou des vis appropriées pour la surface de montage vendues dans les magasins spécialisés) et des rondelles (W-C).
Les chevilles fournies (W-B) ne sont pas utilisées pour ce type de montage.
Figure 1b (montage sur les murs pleins) :
- Marquez la position et la hauteur du support mural sur l'emplacement de montage.
Assurez-vous de monter le support mural correctement. La flèche sur la plaque de montage avec l'inscription UP doit pointer vers le haut.
Assurez-vous de la parfaite horizontalité du support mural en vous servant d'un niveau à bulle.
- Marquez les trou des perçage nécessaires sur la surface de fixation. Servez-vous ici du support mural comme d'un gabarit.
- Percez les trou s necessities et place-y les chevilles appropriees (des chevilles W-B ou des chevilles speciales).
- Vissez le support mural avec trois vis (W-A ou des vis appropriées pour la surface de montage vendues dans les magasins spécialisés) et des rondelles (W-C).
Figure 2:
- Placez les deux couvercles sur la plaque de montage au mur.
- Le couvercle avec le support de cables doit être monté en bas.
Figure 3:
Lors de la fixation de la plaque de montage sur le téléviseur, il est essentiel de veiller à utiliser les vis appropriées. Les vis doivent non seulement partager le filetage correct pour le téléviseur mais elle doit aussi ne pas être trop longues pour ne pas endommager le téléviseur.
Les vis ne doivent pas etre trop courtes,son la fixation ne sera pas faite de maniere sure. Les vis doivent etre vissees avec au moins 5 tours complets de 360^ dans le trou filte correspondant situé sur le téléviseur.
Si la longueur des vis du jeu de vis de montage fourni (M) n'est pas adap-tee pour votre téléviseur, veuillez alors acheter des vis appropriées auprès de cette quincaillerie locale.
S'il vous resté le moindre doute concernant la longueur des vis, nous vous recommendons de contacter le fabricant du téléviseur ou un spécialiste des fixations.
La plaque de montage doit impératifement être placée au centre du téléviseur.
Fixez la plaque de base avec des vis et des rondelles appropriees du jeu de vis de montage (M) foumi au dos de votre téléviseur.
Assurez-vous de monter la plaque de base correctement. La flèche sur la plaque de base avec l'inscription UP doit pointer vers le haut.
- Si l'arrière de votre téléviseur est bombé ou si vous souhaïez monter le téléviseur à une plus grande distance par rapport au mur, vous pouvez utiliser une ou les deux entretоises fournies (M-G) entre la plaque de base et l'arrière de votre téléviseur.
- Ne forcez rundout pas lors que vous vissez les vis ; en faisant cela, vous pouvez endommager le téléviseur et perdre votre garantie !
Figure 4:
Il peut être nécessaire de desserrer légarement ou de serrer fermement la vis de réglage au centre de la plaque de base. Utilisez pour cela la clé Allen 4 mm (H) fournie dans le kit d'accessoires.
- Soulevez le téléviseur avec la plaque de base sur le support mural comme montré sur la figure.
- Le patin de la plaque de base doit être correctement introduit dans son support sur la plaque de base.
- Sécurissez la plaque de base dans le support mural avec l'étrier de fixation (G) comme indiqué sur la figure.
Figure 5:
- Serrez les deux articulations du support mural avec les clés Allen (I et H), de sorte que ces articulations poussent légrement se déplacer, sans toutefois avoir de jeu. Cette opération doit être effectuee de temps en temps ; sinon, les vis des articulations poursaient se desserrer suite aux mouvements du support mural pour téléviseur.
- Connectez les cables d'alimentation à votre téléviseur et faites les passer à travers le support de cables sur le bras du support mural de téléviseur.
Fixez en outre les cables sur le bras du support mural avec des colliers de serrage (C et D).
Lors de la pose des cables, veillez à laisser suffisamment d'espace afin que les cables ne soient pas tendus ni coincés lorsque vous déplacez le support mural.
Figure 6:
L'ecran du téléviseur peut maintainer etre pivote, incline ou tourné comme indiqued sur la figure.
Maintenance et entretien
Le produit est exempt d'entretien, hormis un nettoyage occasionnel avec un chiffon doux et sec.
N'utilise jamais de nettoyants agressifs ou de solutions chimiques car ils pouraient endomma-ger les surfaces du bottier.
\section*{Caracteristiques techniques}
Taille du téléviseur 58-107 cm (23-42")
Charge admissible max. 25kg
Fixation VESA 75x75
100x100
200x100
200x200
Écart mural 58 - 450 mm
Angle d'inclinaison +10 / - 15^
Angle de pivotement. ± 90^
Matériau . acier
Poids 2,2 kg
NL
Versie 08/14
