Caractéristiques techniques	Armoire en acier de haute qualité, dimensions : 76,2 cm x 45,7 cm x 182,9 cm, capacité de stockage : 1 000 kg.
Utilisation	Idéale pour le rangement d'outils et d'équipements dans un garage ou un atelier.
Maintenance et réparation	Nettoyage régulier avec un chiffon humide, vérification des charnières et des serrures pour assurer un fonctionnement optimal.
Sécurité	Système de verrouillage à clé pour protéger vos outils et équipements.
Informations générales	Garantie limitée de 1 an, instructions de montage incluses, assemblage requis.

FOIRE AUX QUESTIONS - GATB302DRG Gladiator

Comment assembler l'armoire Gladiator GATB302DRG ?

Veuillez suivre le manuel d'assemblage fourni avec le produit. Assurez-vous d'avoir tous les outils nécessaires et de suivre les étapes dans l'ordre.

Quelle est la capacité de charge maximale de l'armoire ?

L'armoire Gladiator GATB302DRG peut supporter jusqu'à 450 kg de charge répartie uniformément.

Comment nettoyer l'armoire ?

Utilisez un chiffon humide avec un détergent doux pour nettoyer l'extérieur. Évitez les produits abrasifs qui pourraient rayer la surface.

L'armoire est-elle résistante à la rouille ?

Oui, l'armoire est fabriquée avec des matériaux résistants à la rouille et est conçue pour un usage intérieur et extérieur.

Quels sont les dimensions de l'armoire ?

Les dimensions de l'armoire Gladiator GATB302DRG sont de 76,2 cm de large x 45,7 cm de profondeur x 182,9 cm de hauteur.

Est-ce que l'armoire nécessite un ancrage au mur ?

Il est recommandé d'ancrer l'armoire au mur pour plus de sécurité, surtout si elle est utilisée dans un environnement où elle peut être renversée.

Comment régler les étagères à l'intérieur de l'armoire ?

Les étagères peuvent être ajustées en déplaçant les supports à l'intérieur des rainures verticales de l'armoire. Assurez-vous qu'elles sont bien en place avant de charger des objets.

Où puis-je acheter des pièces de rechange pour l'armoire ?

Vous pouvez acheter des pièces de rechange sur le site officiel de Gladiator ou auprès de revendeurs agréés.

MODE D'EMPLOI GATB302DRG Gladiator

Instructions d'assemblage

TABLE OF CONTENTS/ÍNDICE/TABLE DES MATIÈRES

CABINET/LOCKER SAFETY 2

ASSEMBLY INSTRUCTIONS.... 2

Outillage et pièces....12

Spécifications d'utilisation de l'armoire ....12

Déballage de l'armoire....12

Installation des roulettes ......12

Réglage des étagères....14

Réglage des portes .....14

Installation des crochets .....14

GARANTIE 15

IT'S TIME TO RETHINK THE GARAGE.®

Aux É.-U. téléphoner au 1-866-342-4089

In Canada call: 1-800-807-6777

Au Canada téléphoner au 1-800-807-6777

www.GladiatorGW.com

Votre sécurité et celle des autres est très importante.

Nous donnons de nombreux messages de sécurité importants dans ce manuel et sur votre appareil ménager. Assurez-vous de toujours lire tous les messages de sécurité et de vous y conformer.

Voici le symbole d'alerte de sécurité.

Ce symbole d'alerte de sécurité vous signale les dangers potentiels de décès et de blessures graves à vous et à d'autres.

Tous les messages de sécurité suivront le symbole d'alerte de sécurité et le mot "DANGER" ou "AVERTISSEMENT". Ces mots signifient :

! DANGER

AVERTISSEMENT

Risque possible de décès ou de blessure grave si vous ne suivez pas immédiatement les instructions.

Risque possible de décès ou de blessure grave si vous ne suivez pas les instructions.

Tous les messages de sécurité vous diront quel est le danger potentiel et vous disent comment réduire le risque de blessure et ce qui peut se produire en cas de non-respect des instructions.

INSTRUCTIONS D'ASSEMBLAGE

Outillage et pièces

Rassembler les outils et pièces nécessaires avant de commencer l'installation.

Outillage nécessaire :

■ Clé à douille de 7/16"

■ Tournevis Phillips

■ Clé de 3/8"

■ Tournevis à lame plate

Pièces fournies pour le modèle avec crochets :

■Roulettes fixes (2)

■ Crochets doubles (2)

■ Roulettes pivotantes (2)

■ Vis à tête bombée n° 10 - 24 x ½" (4)

■ Écrous indesserrables 14 ”-20 (16)

■ Écrous n° 10 - 24 (4)

■ Boulons de carrosserie 14'' - 20 × 12'' (16)

■ Clé (1)

■ Étagères demi-largeur (4)

Pièces fournies pour le modèle armoire :

■ Roulettes fixes (2)

■ Boulons de carrosserie 14 " - 20 x 12 " (16)

■ Roulettes pivotantes (2)

■ Étagères pleine largeur (3)

■ Écrous indesserrables ^1/4 " – 20 (16)

■ Clé (1)

Spécifications d'utilisation de l'armoire

■ Pour utilisation dans un garage.
■ Charge maximale de 50 lb (22 kg) pour chaque étagère ne pas dépasser 300 lb (136 kg) pour l'armoire.
■ Charge maximale de 300 lb (136 kg) pour l'armoire.

Déballage de l'armoire

1. Enlever la clé, située dans la poignée, et déverrouiller la porte.
2. Enlever le contenu; vérifier la présence de tous les articles. Voir "Pièces fournies" pour le modèle spécifique.
3. Jeter et recycler tous les matériaux d'emballage. REMARQUE : Conserver les deux cornières arrière (en carton); elles seront utilisées pour soutenir le produit lors de la pose des roulettes.

Installation des roulettes

AVERTISSEMENT

Risque du poids excessif

Utiliser deux ou plus de personnes pour déplacer, assembler, ou installer l'armoire.

Le non-respect de cette instruction peut causer une blessure au dos ou d'autre blessure.

1. Fermer et verrouiller les portes de l'armoire.
   REMARQUE : S'il est nécessaire d'ouvrir les portes de l'armoire durant la pose des roulettes, veiller à les ouvrir lentement et à ne pas forcer sur les portes ouvertes; ceci ferait subir des dommages aux charnières.

2. Avec la participation de deux personnes ou plus, placer l'armoire en appul sur la face arrière, en utilisant les cornières de carton pour amortir l'armoire. Jeter et recycler le fond de l'emballage de carton.

3. Insérer un écrou de carrosserie dans le trou de chaque angle du plateau à roulette, de façon à ce que la tête de l'écrou soit orientée vers le fond de l'armoire.

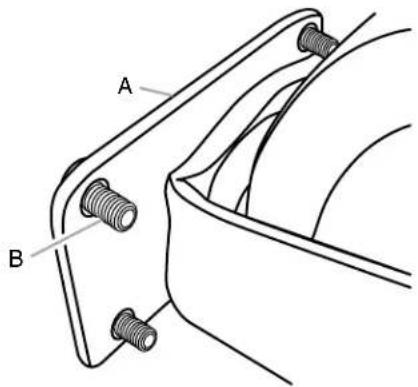

A B

A. Plateau à roulette

B. Boulon de carrosserie

1. Enfiler un écrou indesserrable dans chaque boulon et serrer à la main.

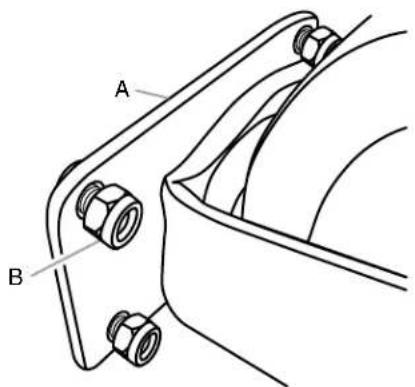

A B

A. Plateau à roulette

B. Écrou indesserrable

1. Répéter les étapes 3 et 4 pour les trois autres roulettes.

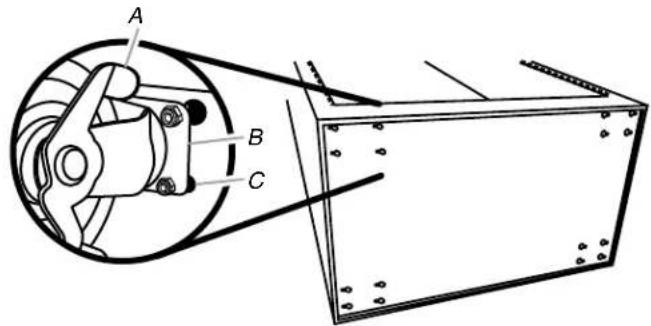

2. Positionner un plateau à roulette rigide, avec les freins tournés vers l'intérieur, par-dessus un ensemble de trous en forme de serrure à l'avant de l'armoire. Insérer les quatre boulons dans l'extrémité large des trous en forme de serrure.
3. Répéter l'étape 6 pour l'autre plateau à roulette rigide.

B. Plateau à roulette

C. Trou en forme de serrure

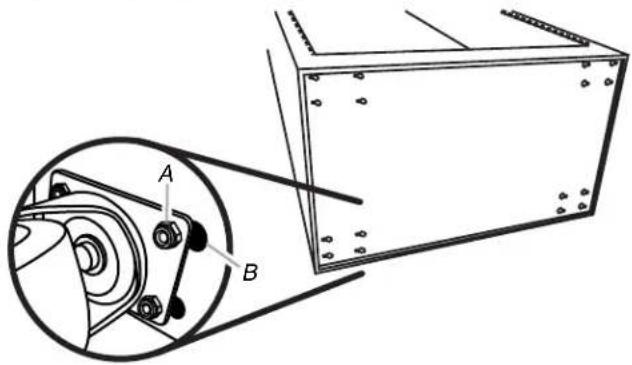

1. Positionner un plateau à roulette pivotante par-dessus un ensemble de trous en forme de serrure à l'arrière de l'armoire. Insérer les quatre boulons dans l'extrémité large des trous en forme de serrure.

2. Répéter l'étape 8 pour l'autre plateau à roulette pivotante.

A. Écrou et boulon B. Trou en forme de serrure

1. Faire glisser chaque plateau à roulette vers l'extérieur de l'armoire, jusqu'à ce que le plateau soit bien engagé dans l'extrémité étroite du trou en forme de serrure, tel qu'illustré. IMPORTANT : Le boulon doit être enfoncé jusqu'au fond du trou. Il peut être nécessaire de faire pivoter les boulons pour leur permettre de glisser facilement dans l'extrémité étroite du trou.

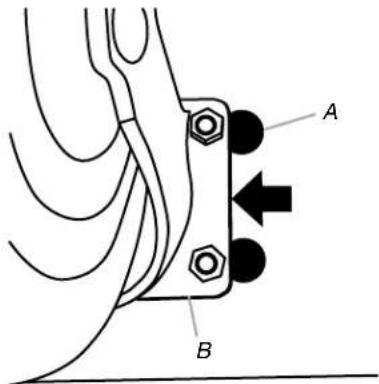

A B

A. Trou en forme de serrure
B. Plateau à roulette

1. Tout en maintenant les plateaux en place, serrer les écrous indesserrables à l'aide d'une clé à douille de 7/16".

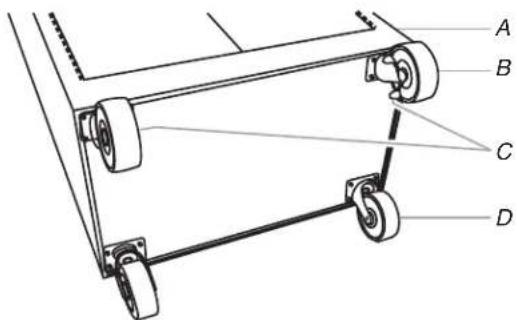

A B C D

A. Avant de l'armoire

B. Roulettes fixes

C. Freins de plateau
D. Roulettes pivotantes

IMPORTANT : Bloquer les roulettes arrières pour empêcher l'armoire de rouler lorsque mis en position verticale.

1. Remettre l'armoire en position verticale et déverrouiller la porte.

Réglage des étagères

Pour enlever les étagères

1. Retirer les agrafes des étagères de leur position d'expédition sur les côtés de la caisse. Par l'intérieur de la caisse et à l'aide d'un outil à bout arrondi, appuyer sur les agrafes de l'étagère en plastique pour les extraire. Jeter les agrafes.
2. Soulever l'étagère en poussant par-dessous jusqu'à ce que les languettes de l'étagère se dégagent des fentes de l'armoire.
3. Incliner l'étagère vers le haut pour la repositionner à l'intérieur de l'armoire ou pour la retirer.

Pour réinstaller les étagères

REMARQUE : Sélectionner la hauteur d'installation des étagères; installer chaque étagère, à partir du bas. Les étagères sont soutenues par des languettes métalliques à l'arrière et sur les parois latérales de l'armoire.

1. Déterminer la position de chaque étagère.
2. Incliner l'étagère à poser comme sur l'illustration - une extrémité doit être plus haute que l'autre.

1. Insérer l'étagère dans l'armoire pour que le bord le plus haut soit directement au-dessus des fentes utilisées et installer l'étagère en l'enfonçant derrière les fentes latérales.

2. Soulever le bord le plus bas pour le placer directement au-dessus des fentes utilisées et poser l'étagère. REMARQUE : S'assurer que les languettes des étagères sont en place derrière toutes les fentes de l'armoire – voir l'illustration.

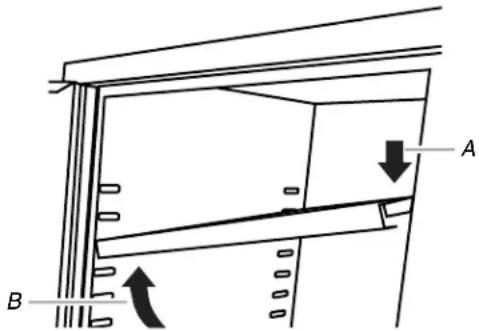

A B

A. Fente
B. Languette de l'étagère

1. Répéter ce processus pour les étagères qui restent.

Réglage des portes

Les armoires sont conçues avec des portes réglables.

1. Mettre l'armoire à l'emplacement souhaité.
2. Vérifier si les portes doivent être ajustées. La porte gauche est le plus souvent celle qu'il faudra aligner.
3. À l'aide d'un tournevis Phillips, desserrer toutes les vis qui fixent la charnière à l'armoire.
4. Ajuster la porte à la hauteur désirée.
5. Serrer les vis.

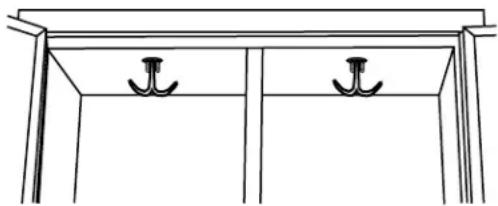

Installation des crochets (modèle avec crochets seulement)

1. Déverrouiller et ouvrir les portes du modèle avec crochets.
2. Insérer les quatre vis à tête bombée dans les quatre trous au sommet du modèle avec crochets.
3. Immobiliser les vis avec du ruban adhésif sur la face extérieure supérieure du modèle avec crochets.
4. Enfiler le crochet double sur deux vis et fixer le tout à l'aide d'écrous n° 10 - 24.
5. Répéter l'étape 4 pour l'autre crochet double.
6. Serrer les quatre écrous avec une clé de 3/8", tout en maintenant la tête de chaque vis en contact avec la face supérieure du modèle avec crochets.

GARANTIE DE LA GRANDE ARMOIRE À OUTILS EN ACIER SOUDÉ GLADIATOR® GARAGEWORKS

GARANTIE LIMITÉE À VIE

Pendant toute la durée de vie du produit, lorsque la grande armoire à outils est utilisée et entretenue conformément aux instructions jointes à ou fournies avec le produit, Gladiator® GarageWorks paiera pour la réparation ou le remplacement du produit ou des pièces défectueux pour corriger les vices de matériaux ou de fabrication.

Gladiator® GarageWorks ne paiera pas pour :

1. Les appels de service pour rectifier l'installation de tout produit Gladiator® GarageWorks ou pour expliquer comment l'utiliser ou l'installer.
2. Les dommages causés par une manipulation ou une expédition des produits incorrecte, ou les produits endommagés par accident, mésusage, abus, incendie, inondation, installation incorrecte, actes de Dieu, négligence, corrosion, modification ou mauvaise manipulation.
3. Les frais d'expédition ou de transport pour livrer des produits de rechange ou retourner des produits défectueux.
4. Les réparations ou remplacements lorsque le produit est utilisé autrement que dans une utilisation normale, unifamiliale, comme dans un environnement commercial, ou manipulé d'une façon non conforme aux instructions d'installation fournies avec le produit.
5. Les défauts d'apparence - éraflures, traces de choc ou fissures - n'affectant pas la fonctionnalité ou la résistance structurale du produit.
6. Les pièces ou le produit de rechange pour les produits Gladiator ^® GarageWorks qui sont utilisés en dehors des États-Unis et du Canada.
7. Au Canada, les frais de déplacement ou de transport pour les clients qui habitent dans des régions éloignées.
8. Tous les frais de main-d'œuvre encourus au cours de la période de garantie limitée.
9. Les dommages causés par un chargement incorrect au-delà de la capacité de poids maximum spécifiée dans les instructions d'assemblage fournies avec le produit, y compris la surcharge de crochets, paniers, étagères, armoires et autres accessoires Gladiator® GarageWorks utilisés avec le produit.
10. Les surfaces endommagées par une interaction chimique causée par la corrosion de la peinture ou du métal.
11. Les clés ou mécanisme de verrouillage de rechange.
12. La perte du contenu du produit due à vol, incendie, inondation, accident ou actes de Dieu.

CLAUSE D'EXONÉRATION DE RESPONSABILITÉ AU TITRE DES GARANTIES IMPLICITES; LIMITATION DES RECOURS

LES GARANTIES IMPLICITES, Y COMPRIS LES GARANTIES PROLONGÉES APPLICABLES DE QUALITÉ MARCHANDE ET D'APTITUDE À UN USAGE PARTICULIER, SONT EXCLUES DE LA PRÉSENTE GARANTIE, ET CE DANS LES LIMITES AUTORISÉES PAR LA LOI. TOUTE GARANTIE IMPLICITE POUVANT ÊTRE IMPOSEE PAR LA LOI EST LIMITÉE À UN AN, OU À LA PLUS COURTE PÉRIODE AUTORISÉE PAR LA LOI. CERTAINES JURIDICTIONS NE PERMETTENT PAS LA LIMITATION DE LA DURÉE DE VALIDITÉ DES GARANTIES IMPLICITES DE QUALITÉ MARCHANDE OU D'APTITUDE À UN USAGE PARTICULIER; PAR CONSÉQUENT LES LIMITATIONS OU EXCLUSIONS STIPULÉES DANS LES PRÉSENTES PEUVENT NE PAS VOUS ÊTRE APPLICABLES. CETTE GARANTIE VOUS CONFÈRE DES DROITS JURIDIQUES SPÉCIFIQUES ET VOUS POUVEZ ÉGALEMENT JOUIR D'AUTRES DROITS QUI PEUVENT VARIER D'UN ÉTAT À L'AUTRE OU D'UNE PROVINCE À L'AUTRE.

À l'extérieur du Canada et des 50 États des États-Unis, cette garantie ne s'applique pas. Contacter votre marchand Gladiator® GarageWorks autorisé pour déterminer si une autre garantie s'applique.

Si vous avez besoin de service, appelez le Centre pour l'eXpérience de la clientèle de Gladiator® GarageWorks au 1-866-342-4089 (sans frais), de n'importe où aux É.-U. Au Canada, contactez votre compagnie de service désignée par Whirlpool Canada LP ou composez le 1-800-807-6777.

Aux États-Unis, Gladiator® GarageWorks correspond à Whirlpool Corporation, Benton Harbor, Michigan 49022. Au Canada, Gladiator® GarageWorks correspond à Whirlpool Canada LP, Mississauga, ON L5N 3A7. 6/06

Conservez ce manuel et votre reçu de vente ensemble pour référence ultérieure. Pour le service sous garantie, vous devez présenter un document prouvant la date d'achat ou d'installation.

Inscrivez les renseignements suivants au sujet de votre grande armoire à outils pour mieux vous aider à obtenir assistance ou service en cas de besoin. Vous devrez connaître le numéro de modèle et le numéro de série au complet. Vous trouverez ces renseignements sur la plaque signalétique située à l'arrière du produit.

Nom du marchand

Adresse

Numéro de téléphone

Numéro de modèle

Numéro de série

Date d'achat
