MODE D'EMPLOI FWP06CATN6V3 DAIKIN

Fluide caloporteur: eau

Temperature eau: 5 °C ÷ 90 °C

Temperature air: -20 °C ÷ 40 °C

Tension à l'entrée: 230 V

Pression maximum d'exercice: 16 bar

Limite d'humidité relative de l'air ambiant: RH<85% sans

condensation

1 AVANT DE COMMENCER L'INSTALLATION

Lire attentivement le présent manuel.

L'installation et les interventions d'entretien doivent être confiées à des techniciens qualifiés pour ce type d'appareil, conformément aux réglementations en vigueur.

Lors de la réception de l'unité, contrôler son état et vérifier qu'elle n'ait

pas subi de dommages durant le transport.

Pour l'installation et l'utilisation d'éventuels accessoires faire référence aux fiches techniques correspondantes.

Déterminer le modèle de ventilo-convecteur FWP-C suivant les indications figurant sur l'emballage.

SYMBOLES DE SÉCURITÉ

Lire attentivement le présent manuel

Attention

Utiliser les équipements de protection individuelle

UTILISER DES EPI APPROPRIÈS (GANTS POUR RÉFRIGÈRANT, LUNETTES DE PROTECTION)

doivent être traitées dans un centre spécialisé de collecte, de recyclage et de réutilisation. En vous assurant que ce produit est bien éliminé correctement, vous contribuer à la prévention des conséquences négatives potentielles pour l'environnement et la santé. Pour plus d'informations, contactez votre installateur ou l'autorité locale compétente.

ATTENTION: l'unité n'a pas de composants dangereux selon la classification du Règlement 1357/2014.

ATTENTION: Les produits électriques et électroniques ne doivent pas être éliminés avec les déchets ménagers non triés. NE démanteler PAS l'installation vous-même, le traitement de l'huile et d'autres composants doit être confié à un installateur agréé et doit être effectué conformément aux législations en vigueur. Les unités

2 UTILISATION PREVUE

Daikin décline toute responsabilité dans les cas suivants: l'appareil a été installé par des techniciens non qualifiés; il a été utilisé de manière impropre ou dans des conditions non admises; il n'a pas été soumis aux opérations d'entretien figurant dans le présent manuel; n'ont pas été

utilisées des pièces de rechange d'origine.

Appareils conçus pour la climatisation de l'air ambiant et destinés à être utilisés pour des applications de confort civil.

LIEU D'INSTALLATION

Pour le choix du lieu d'installation observer les limitations suivantes:

— l'appareil de climatisation ne doit pas être positionné immédiatement au-dessous d'une prise de courant
— ne pas installer l'appareil dans des locaux où sont présents des gaz ou des poudres inflammables
— ne pas exposer l'appareil à des jets d'eau; ne pas installer dans une buanderie

— installer le ventilo-convecteur sur des parois ou des plafonds capables d'en supporter le poids, et laisser suffisamment d'espace tout autour pour assurer son bon fonctionnement et permettre les opérations d'entretien
— conserver l'unité dans son emballage jusqu'au moment de l'installation, évitant ainsi l'infiltration de poussière

3 DESCRIPTION DE L'UNITÉ

MODULATION ET EFFICACITÉ- INSTALLATION EN PLAFONNIER

FWP-C représente le complément de la gamme grâce à la technologie EC inverter des moteurs électriques. Aux spécificités de FWP-C, s'ajoutent les avantages de la technologie brushless en termes de réduction des émissions de CO₂, d'augmentation de la flexibilité de fonctionnement grâce à la modulation du débit d'air et en termes d'augmentation du niveau de confort hygrothermique et acoustique.

La gamme comprend 8 modèles qui couvrent une plage de débits d'air

allant de 300 à 1200 m³/h.

La modulation constante du débit d'air et l'utilisation d'échangeurs de chaleur à haute efficacité permet le fonctionnement avec des différences de température air-eau réduites.

Les circuits des échangeurs de chaleur permettent leur utilisation pour les applications centralisées telles que les district cooling.

COMPOSANTS PRINCIPAUX

Structure

En tôle d'acier zinguée, équipée de panneaux calorifugés et insonorisés en matériau autoextinguible (Classe 1). Modèle surbaissé pour faciliter l'installation en position horizontale, sous faux-plafonds; La structure comprend le bac auxiliaire de collecte et d'évacuation des condensats. Le bac principal de collecte des condensats est situé à l'intérieur de la structure de l'unité et se trouve en état de pression positive par rapport à l'écoulement afin de faciliter le drainage des condensats.

Batterie d'échange thermique

Standard à 3 rangs ou 4 rangs disponible sur demande, à haut rendement, en tubes de cuivre et ailettes en aluminium, bloquées aux tubes par expansion mécanique, équipée de collecteurs en laiton et vannes de purge d'air. La batterie, normalement livrée avec des raccords à gauche, peut être tournée de 180°. Sur demande, sont disponibles des batteries haute efficacité optimisées pour les applications district cooling.

Ventilateurs

Ventilateurs centrifuges à double aspiration réalisés en ABS ou en aluminium avec pales avancées, à équilibrage statique et dynamique et

accouplement direct au moteur électrique

Moteur EC

Moteur a aimants permanents. L'unité est équipée de carte inverter de contrôle du moteur, permettant un réglage précis de la vitesse de rotation (signal de contrôle 0-10 V).

Filtre à air

Filtre à air régénérable en fibre acrylique, classe de filtrage G3, logé sur l'aspiration de l'air, démontable à tiroir, par le bas.

Aspiration air

Aspiration d'air frontal ou inférieur, selon les exigences du système.

Exemple d'installation

La structure permet l'utilisation d'une ample gamme d'accessoires de reprise et de soufflage pour arriver à la configuration optimale de l'unité.

ACCESSOIRES
Panneaux de commande électroniques à microprocesseur avec moniteur

FWECSAP	Carte de puissance pour commande FWECS
FWECSAC	Interface utilisateur avec moniteur pour contréleur FWECS
FWEC3A	Commande à microprocesseur avec moniteur FWEC3A
FWHSKA	Sonde d'humidité pour commandes FWEC3A FWECS
FWTSKA	Sonde eau pour commandes FWEC et FWECS
Bacs auxiliaires de collecte des condensats, coques d'isolation, pompe purge des condensats
CDRP1A	Kit: pompe purge des condensats
Résistances électriques
EH	Résistance électrique avec kit de montage, boîtier relais et sécurité
Accessoires
EDPD7	Bac auxiliaire de collecte des condensats
EPIMSB6	Interface de puissance pour le branchement en parallèle d'un maximum de 4 unités à une unique commande
Vannes
Vannes à 2 voies, contacteurs ON/OFF ou MODULANTS, alimentation 230 V ou 24 V, kit hydraulique pour batterie additionnelle
Vannes à 2 voies, contacteurs ON/OFF ou MODULANTS, alimentation 230 V ou 24 V, kit hydraulique pour batterie principale
Vannes à 3 voies, contacteurs ON/OFF ou MODULANTS, alimentation 230 V ou 24 V, kit hydraulique pour batterie additionnelle
Vannes à 3 voies, contacteurs ON/OFF ou MODULANTS, alimentation 230 V ou 24 V, kit hydraulique pour batterie principale
Vannes à 2 voies pressure independent, contacteurs ON/OFF ou MODULANTS, alimentation 230 V ou 24 V, kit hydraulique pour batterie principale et additionnelle

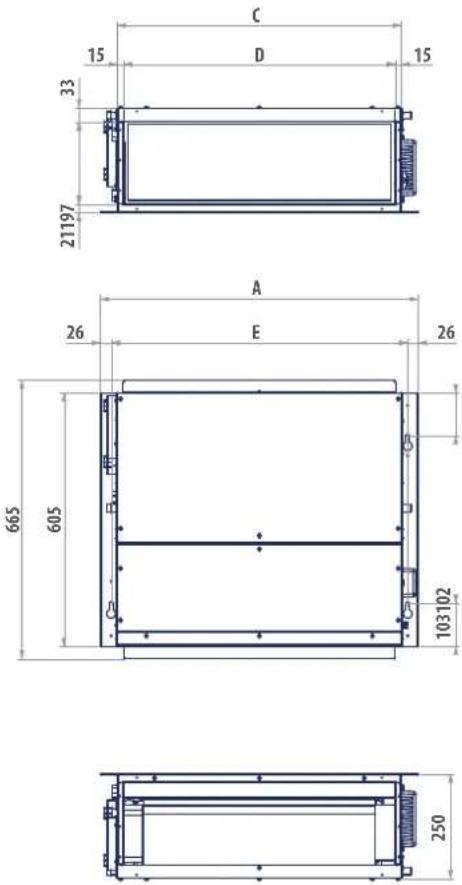

Sur la figure p. 82-83 sont indiquées les dimensions des appareils FWP-C et sont indiquées les positions des raccords hydrauliques.

5 INSTALLATION

ATTENTION: l'installation et la mise en service de l'unité doivent être confiées à un personnel compétent et effectuées conformément aux standards techniques applicables et aux normes en vigueur.
ATTENTION: Installer l'unité gainable, l'interrupteur de ligne (IL) et/ou les commandes à distances éventuelles dans une position non accessible par les personnes se trouvant dans la baignoire ou dans la douche.
RECOMMANDATION: Il est recommandé d'installer les accessoires éventuels sur l'appareil standard avant son positionnement. Voir les fiches techniques. L'aspiration et le soufflage sont à section

AVERTISSEMENTS POUR L'INSTALLATION

Quelques règles à suivre

— Purger l'air de l'échangeur en utilisant les vannes de purge à côté des raccords hydrauliques de l'échangeur.
— Les conduites devront être protégées avec des matériaux anti-condensats, en particulier la conduite de soufflage d'air.

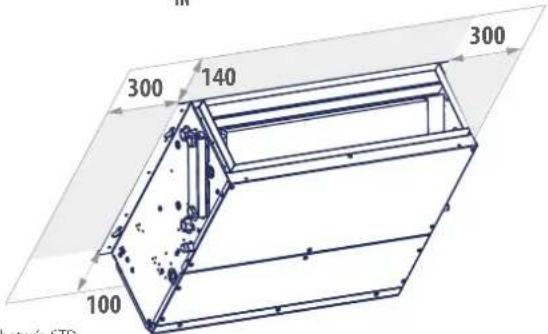

— Près de l'appareil prévoir un panneau de visite pour les opérations d'entretien et de nettoyage.
— L'unité doit être installée sur la base de considérations techniques et sur la base d'un projet, à l'issue d'une évaluation aéraulique et d'une évaluation de la CONTRE-PRESSION offerte par la CANALISATION appliquée sur le refoulement pour éviter le problème de l'absence de modification de la vitesse: problème qui ne saurait être imputé au produit mais uniquement à l'installation;
— Installer l'unité en veillant à réaliser les trappes d'inspection nécessaires à l'entretien courant et exceptionnel des ventilo-convecteurs (entre autres pour les interventions de changement de pièces mécaniques, électriques et hydrauliques);
— Installer l'éventuel panneau de commande sur la paroi dans une position facile d'accès, aussi bien pour faciliter l'utilisation que pour garantir une mesure fiable de la température. Éviter les positions directement exposées aux rayons du soleil, aux courants directs d'air chaud ou froid et la présence d'obstacles empêchant une lecture exacte de la température.

AVERTISSEMENT:

En fonctionnement normal, en particulier quand le ventilateur est à la vitesse minimum et quand l'humidité relative de l'air ambiant est élevée, il est possible que de la condensation se forme sur le refoulement d'air et sur certaines parties de la structure externe de l'appareil.

En fonctionnement normal, en particulier quand le ventilateur est à la vitesse minimum et quand l'humidité relative de l'air ambiant est élevée, il est possible que de la condensation se forme sur le refoulement d'air et sur certaines parties de la structure externe de l'appareil. Pour prévenir de tels phénomènes, en respectant dans tous les cas les limites de fonctionnement de l'appareil, il est nécessaire de limiter la température de l'eau en entrée présente dans l'échan-geur. En particulier, il est nécessaire que l'écart entre la température de rosée de l'air (T A ,D P ) et la température de l'eau en entrée (T _W ) NE SOIT PAS supérieure à 14°C, conformément au rapport suivant: TW>TA,DP-14 °C

Example: si la température de l'air ambiant est de 25°C avec 75%

rectangulaire, avec éléments prédécoupés pour fixer les accessoires disponibles.

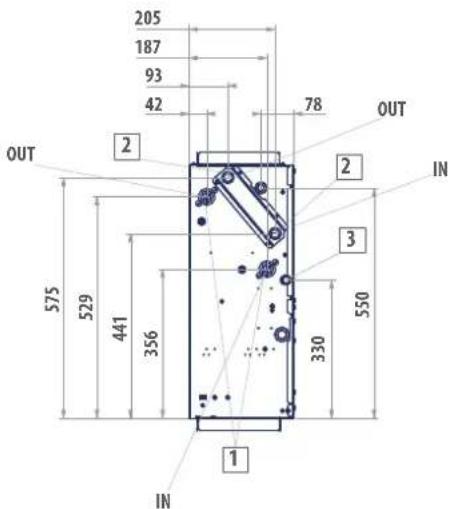

Les raccords de l'échangeur peuvent être montés sur l'autre côté, en procédant comme suit (p. 84) :

— démonter le panneau frontal supérieur.
— démonter le bac de collecte des condensats.
— démonter la batterie d'échange thermique en enlevant les vis de fixation (2 par côté).
— tourner la batterie de 180° (sur l'axe vertical) et la fixer de nouveau sur l'unité.
— remonter le bac et la fermeture.

d'humidité relative, la température de rosée est d'environ 20°C et, conséquemment, la température de l'eau en entrée dans la batterie doit être supérieure à:

— Exemple : si la température de l'air ambiant est de 25°C avec 75% d'humidité relative, la température de rosée est d'environ 20°C et, conséquemment, la température moyenne de l'eau dans la batterie doit être supérieure à 20-14 = 6°C afin de prévenir la formation de condensation sur les ventilo-convecteurs dotés de vanne.
— 20-12 = 8°C dans le cas où il ne serait pas possible d'installer l'ac cessoire kit vannes.

Unités terminales avec vanne
		Température bulbe sec [°C]
		21 23	25 27	29 31	33
Humidité relative %	40 55	55 55
	50 55	55 56
	60 55	55 79	11
	70 55	68 91	13
	80 56	810	14	16
	90 68	1012	14	16	18

Unités terminales sans vanne
		Température bulbe sec [°C]
		21 23	25 27	29 31	33
Humidité relative %	40 66 66 66
	50 66 66 68 10
	60 66 67 9 11 13
	70 66 8 10 11 13 15
	80 68 10 12 12 16 18
	90 8 10 12 14 14 18 20

En cas d'arrêt prolongé de l'unité, avec ventilateur à l'arrêt et circulation d'eau froide dans l'échangeur, il est possible que de la condensation se forme également à l'extérieur de l'appareil. Dans ce cas, il est recommandé d'installer l'accessoire vanne à 3 voies (ou à 2 voies) de façon à pouvoir couper le flux d'eau dans la batterie quand le ventilateur est à l'arrêt.

En cas d'arrêt pendant l'hiver, évacuer l'eau de l'installation pour prévenir les dommages que provoquerait la formation de glace. En cas d'utilisation d'un antigel, veiller à contrôler le point de congélation en faisant référence au tableau suivant.

% en poids de glycol	Température de congélation (°C)	Variation de la puissance rendue	Variation de la perte de charge
0 0 1,00 1,00
10 -4 0,97 1,05
20 -10 0,92 1,10
30 -16 0,87 1,15
40 -24 0,82 1,20

Branchements électriques

Les branchements électriques devront être effectués avec l'appareil hors tension et conformément aux dispositions de sécurité en vigueur. Les branchements électriques devront être effectués uniquement par des techniciens qualifiés.

Pour chaque unité de thermoventilation prévoir sur le réseau

d'alimentation un interrupteur (IL) avec contacts d'ouverture à une distance d'au moins 3 mm et un fusible (F) de protection adéquat.

Les intensités électriques sont indiquées sur la plaque signalétique de l'unité

Lors de l'installation, suivre scrupuleusement le schéma électrique de la combinaison unité-panneau de commande.

FWP-C + FWEC3A (moteur incorporé) p. 86

FWP-C + FWEC3A (moteur séparé) p. 87

FWP-C + FWECS p. 88

NOTE: Les câbles électriques (alimentation et commande) doivent être portés au bornier en passant par le serre-câble situé du côté opposé par rapport aux raccords hydrauliques.

ATTENTION : Le câble COMMUN du moteur est BLANC. Un branchement incorrect peut provoquer des dommages irréparables au moteur.

5.1 MONTAGE DE L'UNITÉ

Fixation de l'unité

Introduire les tampons antivibratoires fournis dans les 4 lumières prévues pour la fixation au plafond.

Fixer l'unité de base au plafond ou à la paroi. Utiliser les 4 lumières prévues.

— Il est recommandé d'utiliser des barres filetées 8MA, des chevilles de fixation adéquates au poids de l'appareil et de préparer le positionnement de l'appareil en utilisant 3 boulons 8MA (2 en partie basse, 1 en partie haute comme indiqué sur la figure p. 85) et deux rondelles pour chaque barre. Avant de serrer le contre-écrou, régler le serrage de l'écrou principal de manière à donner à l'appareil une inclinaison permettant l'écoulement correct des condensats

(figure p. 85 Purge des condensats). L'inclinaison est correcte si la différence de niveau entre l'aspiration en partie basse et le refoulement est de 10 mm entre les deux extrémités. Effectuer les raccordements hydrauliques à l'échangeur thermique, pour la modalité chauffage et à l'écoulement des condensats, pour la modalité rafraîchissement. Utiliser un des deux points d'écoulements du bac, apparaissant à l'extérieur des flasques de l'unité.

— Pour le raccordement de l'unité à la ligne d'écoulement des condensats, utiliser un tuyau flexible en caoutchouc et le fixer au tuyau d'écoulement choisi (ø 3/8") au moyen d'un collier en métal (utiliser le point d'écoulement se trouvant sur le côté raccordements hydrauliques).

6 VÉRIFICATION FONCTIONNELLE

— Vérifier que l'appareil a été installé dans le respect de l'inclinaison spécifiée.
— Vérifier que l'écoulement des condensats n'est pas bouché (gravats ou autres).
— Contrôler l'étanchéité des raccordements hydrauliques.
— Vérifier si les circuits électriques sont bien fixés (après avoir mis l'appareil hors tension).
— Vérifier si l'air de l'échangeur de chaleur a été purgé.
— Mettre le ventilo-convecteur sous tension et vérifier le fonctionnement.

7 UTILISATION

Pour l'utilisation du ventilo-convecteur faire référence aux instructions fournies sur le panneau de commande, disponible comme accessoire.

ATTENTION: Pour des raisons de sécurité, ne pas introduire les doigts ou autres objets dans la grille de sortie d'air.
DANGER: L'appareil peut être utilisé par des enfants d'âge non inférieur à 8 ans et par des personnes à capacités physiques, sensorielles ou mentales réduites, voire ne possédant pas les connaissances ou l'expérience nécessaires, à condition que ce soit sous la

supervision d'une personne responsable ou après leur avoir communiqué les instructions pour une utilisation de l'appareil gage de sécurité et les informations nécessaires à la compréhension des dangers auxquels l'appareil expose. Les enfants ne doivent pas jouer avec l'appareil. Le nettoyage et l'entretien incombant à l'utilisateur ne doivent pas être effectués par des enfants sans surveillance.

8 ENTRETIEN

Pour des raisons de sécurité, avant toute opération d'entretien ou de nettoyage, éteindre l'appareil: porter le sélecteur de vitesse sur "Arrêt" et l'interrupteur de ligne sur 0 (OFF).

⚠️ DANGER! Faire attention durant les opération d'entretien: les parties métalliques pouvant provoquer des blessures; se munir de gants de protection.

Les unités gainables FWP-C ne nécessitent que des opérations d'entre-tien périodique du filtre à air, de l'échangeur de chaleur et du contrôle

de l'efficacité de l'écoulement des condensats.

L'entretien ne peut être confié qu'à un personnel spécialisé.

Chaque fois que l'appareil est remis en marche après une longue période à l'arrêt, veiller à ce qu'à l'intérieur de l'échangeur thermique il n'y a pas d'air.

Le moteur ne nécessite aucun entretien, étant doté de roulements autolubrifiants.

NETTOYAGE DU FILTRE À AIR

Porter l'interrupteur de ligne sur 0 (OFF) et mettre ainsi l'appareil hors tension.

Pour le nettoyage du filtre à air, procéder comme suit:

1. Avoir accès à l'appareil par le panneau de visite. Enlever le filtre à air, comme indiqué sur la figure (p.89 Nettoyage du filtre à air):
2. Si le filtre est monté à l'intérieur de la grille d'aspiration, enlever la

grille et procéder aux opérations décrites ci-dessous.

1. Nettoyer le filtre à l'eau tiède. Dans le cas de poussière sèche, utiliser l'air comprimé.
2. Laisser sécher le filtre et le remonter.

Dimensions filtre à air, voir figure: p. 84.

NETTOAYAGE DE LA BATTERIE D'ÉCHANGE THERMIQUE

Contrôler l'état de l'échangeur avant chaque saison d'été. Vérifier si les ailettes sont libres d'impuretés.

Pour avoir accès à l'échangeur thermique, démonter le panneau de sortie (de type à colliers ou à bride rectangulaire) et le bac de récupération des condensats.

Après avoir atteint l'échangeur, nettoyer à l'air comprimé ou à la vapeur à basse pression, sans endommager les ailettes.

Avant le début du fonctionnement d'été, vérifier si l'écoulement des condensats est correct.

Un entretien périodique correct se traduit par économie d'énergie et de coûts.

9 RECHERCHE DES CAUSES D'ANOMALIE

Si l'appareil ne fonctionne pas correctement, avant de s'adresser au service d'assistance, effectuer les contrôles indiqués sur le tableau ci-dessous.

Si le problème ne peut pas être résolu, s'adresser au distributeur ou au centre d'assistance le plus proche.

PROBLÈME CAUSE SOLUTION
L'unité ne fonctionne pas	Il manque de courant Remettre sous tension
	Disjoncteur déclenché Demander l'intervention du centre d'assistance
	L'interrupteur de mis en service est à O. Mettre en marche l'unité en portant l'interrupteur sur Oï
Chauffage/ rafalchissement insuffisant	Le filtre à air est saie ou obstrué Netroyer le filtre à air
	Un obstacle se trouve près de l'aspiration ou de la sortie d'air éliminer l'obstacle
	Présence d'air à l'intérieur de l'échangeur de chaleur Demander l'intervention de l'installateur
	Les fenêtres et/ou les portes sont ouvertes Fermer portes et/ou fenêtres
	Petite vitesse de fonctionnement sélectionnée Sélectionner la MV ou la GV
L'unité à des portes d'eau	Indinaison d'installation non correcte Demander l'intervention de l'installateur
	Écoulement des condensats bouché	Demander l'intervention de l'installateur

» 2 tuyaux

FWP-C 04 05 06 08
Vitesse			min med max min med max min med max min med max
Vistesses certifiées			2,5,7 1,5,7 1,6,7 1,4,7
Tension à l'entrée (E) V			2,90 8,00 9,00 4,30 7,50 8,40 4,50 7,40 8,30 5,40 8,30 9,90
Débit d'air nominal (E) m2/h			109 246 276 171 275 341 195 360 402 305 532 652
Pression statique utilé	(E)	Pa	10	50	63	19	50	77	19	50	63	17	50	75
Puissance absorbée	(E)	W	6	25	33	10	24	39	10	26	35	22	51	77
Courant maximum absorbé		A	0,32			0,60			0,84			0,84
Puissance frigorifique totale	(1)(E) kW		0,93 1,76 1,95 1,29 1,95 2,34 1,59 2,74 3,04 1,98 3,76 3,79
Puissance frigorifique sensible	(1)(E) kW		0,62 1,25 1,39 0,91 1,39 1,66 1,09 1,91 2,11 1,48 2,48 2,92
Classe FCEER	(E)		A
Débit d'eau	(2)	l/h	161 306 340 222 389 408 274 476 527 348 568 664
Porte de charge	(2)(E) kPa		2	5	6	3	6	8	3	7	9	3	8	11
Puissance calonifique	(3)(E) kW		0,88 1,81 1,99 1,33 1,98 2,35 1,59 2,80 3,10 2,35 3,71 4,31
Classe FCCOP	(E)		A
Débit d'eau	(3)	l/h	153 315 346 231 345 408 276 488 538 408 644 749
Porte de charge	(3)(E) kPa		1	4	5	2	5	7	2	6	8	4	9	11
Échangeur standard - nombre de rangs			3			3			4			3
Puissance acoustique globale	(4) dB (A)		28	49	52	39	50	54	39	50	54	38	52	58
Puissance acoustique produite + aspiration air	(4)(E)	dB(A)	26	47	50	37	48	52	37	48	52	36	50	56
Puissance acoustique souffage d'air	(4)(E)	dB(A)	25	46	49	36	47	51	36	47	51	35	49	55
Contenu eau - Échangeur STD		dm3	1,20			1,20			2,20			1,60
Section câbles d'alimentation	(5)	mm2	1,00			1,00			1,00			1,00
Type câble d'alimentation			NO7V-K
Fusible de protection F		A	1			1			1			1
Type fusibles			gG

FWP-C 10 11 15 17
Vitesse			min med max min med max min med max min med max
Vitesses certifiées			1,6,7 1,6,7 5,6,7 5,6,7
Tension à l'entrée (E) V			3,40 7,60 8,50 3,40		7,60 8,50 6,80 7,50 8,30 6,80 7,50 8,30
Débit d'air nominal (E) m2/h			333	687	760	333	687	760	1050	1163	1289	1050	1163	1289
Pression statique utile	(E)	Pa	12	50	61	12	50	61	40	50	60	40	50	60
Puissance absorbée	(E)	W	11	54	68	11	54	68	105	128	162	105	128	162
Courant maximum absorbé		A	0,91			0,91			3,52			3,52
Puissance frigorifique totale	(1)(E) kW		2,29 4,34 4,75 2,51 4,91 5,35 6,28 6,81 7,38 7,04 7,64 8,28
Puissance frigorifique sensible	(1)(E) kW		1,67 3,21 3,51 1,77 3,45 3,76 4,64 5,03 5,46 4,96 5,38 5,84
Classe FCEER	(E)		A			A			C			B
Débit d'eau	(2)	l/h	394	753	828	432	850	930	1094	1190	1295	1225	1332	1448
Porte de charge	(2)(E) kPa		2	7	8	3	10	12	13	16	18	20	23	26
Puissance calorifique	(3)(E) kW		2,54 4,76 5,17 2,63 5,03 5,49 6,68 7,22 7,80 7,18 7,80 8,46
Classe FCCOP	(E)		A			A			B			B
Débit d'eau	(3)	l/h	441	827	898	457	875	955	1162	1256	1356	1248	1355	1471
Porte de charge	(3)(E) kPa		2	7	8	3	9	11	12	14	16	17	19	22
Échangeur standard - nombre de rangs			3			4			3			4
Puissance acoustique globale	(4) dB(A)		38	55	58	38	55	58	61	63	69	61	63	69
Puissance acoustique produite + aspiration air	(4)(E)	dB(A)	36	53	56	36	53	56	59	61	67	59	61	67
Puissance acoustique soufflage d'air	(4)(E)	dB(A)	35	52	55	35	52	55	58	60	66	58	60	66
Contenu eau - Échangeur STD		dm3	2,50			3,30			2,50			3,30
Section câbles d'alimentation	(5)	mm2	1,00			1,00			1,50			1,50
Type câble d'alimentation			N07V-K
Fusible de protection F		Å	1			1			2			2
Type fusibles			gG

(1) Température eau 7°C / 12°C, température air 27°C bulbe sec / 19°C bulbe humide (47% humidité relat vej conforme à EN 397:2015
(2) Température eau 7°C / 12°C, température air 27°C bulbe sec. / 19°C bulbe humide (47% humidité relative)
(3) Température eau 45°C / 40°C, température air 20°C
(4) Puissance acoustique mesurée selon ISO 3741 et ISO 3742
(5) La section indiquée doit être considéré comme section minimum conseillée. Le choix des râbles doit s'effectuer conformément à la norme CEI UK.FI 35074/1.
(E) Dennées certificats EUROVENT
Alimentation électrique 230-1-50 (V-ph-Hz)

» 4 tuyaux

FWP-C 04 05 06 08
Vitesse			min med	max min med	max min med	max min med	med max
Vitesses certifiées			2,5,7	1,5,7	1,6,7	1,4,7
Tension à l'entrée (E) V			2,90	7,90	8,90	4,50	7,30	8,90	4,50	7,40	8,30	5,40	8,30	9,90
Débit d'air nominal (E) m3/h			109	243	270	170	272	336	195	357	398	302	524	642
Pression statique utile (E) Pa			10	50	63	19	50	77	19	50	63	17	50	75
Puissance absorbée	(E) W		6	25	32	10	23	39	10	26	35	21	50	77
Courant maximum absorbé		A	0,32					0,60			0,84			0,84
Puissance frigorifique totale	(1)(E)	kW	0,93	1,74	1,91	1,28	1,93	2,31	1,59	2,72	3,01	1,95	3,22	3,75
Puissance frigorifique sensible	(1)(E)	kW	0,62	1,24	1,36	0,90	1,38	1,64	1,09	1,89	2,09	1,47	2,44	2,89
Classe FCEER	(E)		A
Débit d'eau	(2) /h		161	302	333	221	335	404	274	473	522	339	562	656
Perte de charge	(2)(E)	kPa	2	5	6			3	6		8	3	7	9
Puissance calorifique	(3)(E)	kW	1,14	1,93	2,06	1,55	2,07	2,32	2,09	3,09	3,29	2,80	3,82	4,24
Classe FCCOP (E)			A
Débit d'eau	(3) /h		100	169	180	136	181	204	183	271	288	245	334	371
Perte de charge	(3)(E)	kPa	1	2	3			2	3		3	2	3	4
Échangeur additionnelle - nombre de rangs			3+1					3+1			4+1			3+1
Puissance acoustique globale	(4)	dB(A)	28	49	52	39	50	54	39	50	54	38	52	58
Puissance acoustique produite + aspiration air	(4)(E) dB(A)		26	47	50	37	48	52	37	48	52	36	50	56
Puissance acoustique soufflage d'air	(4)(E) dB(A)		25	46	49	36	47	51	36	47	51	35	49	55
Contenu eau - Échangeur additionnelle		cm2	0,47					0,47			0,59			0,59
Section câbles d'alimentation	(5)	mm2	1,00					1,00			1,00			1,00
Type câble d'alimentation			NO7V-K
Fusible de protection F		A	1					1			1			1
Type fusibles			gG

FWP-C 10 11 15 17
Vitesse			min med	max min med	max min med	max min med	max min med	max max
Vitesses certifiées			1,6,7	1,6,7	5,6,7	5,6,7
Tension à l'entrée (E) V			3,40	7,60	8,50	3,40	7,60	8,50	6,80	7,50	8,30	6,80	7,50	8,30
Débit d'air nominal (E) m3/h			333	683	755	333	683	755	1050	1163	1289	1050	1163	1289
Pression statique utile (E) Pa			12	50	61	12	50	60	40	50	60
Puissance absorbée	(E) W		11	54	67	11	54	67	105	128	162
Courant maximum absorbé		A	0,91				0,91			3,52			3,52
Puissance frigorifique totale	(1)(E)	kW	2,29	4,32	4,72	2,51	4,88	5,32	6,28	6,81	7,38	7,04	7,64	8,28
Puissance frigorifique sensible	(1)(E)	kW	1,67	3,19	3,48	1,77	3,43	3,74	4,64	5,03	5,46	4,96	5,38	5,84
Classe FCCER	(E)		A				A			C			B
Débit d'eau	(2) /h		394	749	822	432	846	925	1094	1190	1295	1225	1332	1448
Porte de charge	(2)(E)	kPa	2	7	8	3	10	12	13	16	18	20	23	26
Puissance calorifique	(3)(E)	kW	3,40	5,17	5,45	3,40	5,17	5,45	6,42	6,73	7,06	6,42	6,73	7,06
Classe FCCOP (E)			A				A			C			C
Débit d'eau	(3) /h		297	452	477	297	452	477	562	589	618	562	589	618
Porte de charge	(3)(E)	kPa	6	13	14	6	13	14	19	21	22	19	21	22
Échangeur additionnelle - nombre de rangs			3+1				4+1			3+1			4+1
Puissance acoustique globale	(4)	dB(A)	38	55	58	38	55	58	61	63	69
Puissance acoustique produite + aspiration air	(4)(E) dB(A)		36	53	56	36	53	56	59	61	67
Puissance acoustique soufflage d'air	(4)(E) dB(A)		35	52	55	35	52	55	58	60	66	58	60	66
Contenu eau - Échangeur additionnelle		cm3	0,97				0,97			0,97			0,97
Section câbles d'alimentation	(5)	mm2	1,00				1,00			1,50			1,50
Type câble d'alimentation			NO.7V-K
Fusible de protection F		A	1				1			2			2
Type fusibles			gG

(1) Température eau 7°C / 12°C, température air 27°C bulbe sec. / 19°C bulbe humide (47% humidité relative) conforme à EN139/2015
(2) Température eau 7°C / 12°C, température a 27°C bulbe sec / 19°C bulbe humide (47% humidité relative)
(3) Température eau 65°C / 55°C, température air 20°C
(4) Puissance acoustique mesurée selon ISO 3741 et ISO 3742
(5) La section indiquée doit être considéré comme section minimum conseillée. Le choix des câbles doit s'effectuer conformément à la norme CEI - UNEL 35024/1.
(E) Données certificats EUROVENT
Alimentation électrique 230 150 (V ph Hz)

11 POIDS

FWP-C		04	05	06	08	10	11	15	17
2 tuyaux	kg	24,4	25,4	33,0	36,0	45,0	45,0	51,0	51,0
4 tuyaux	kg	25,8	26,8	34,6	37,6	47,5	47,5	53,5	53,5

CE - DECLARATION-OF-CONFORMITYCE - KONFORMITÄTSEKARLARUNGCE - DECLARATION-DE-CONFORMITECE - CONFORMITEITSVERKLARING	CE - DECLARATION-DE-CONFORMIDACE - DICHIARAZIONE-DI-CONFORMITACE - ΔΗΔΩΣΗ ΣΥΜΜΟΡΦΩΣΗΣ	CE - DECLARAÇÃO-DE-CONFORMIDADECE - ЗАRBЛЕНИЕ-О-СООТВЕТСТВИENCE - ÖVERENSTSEMMELESESERKLÆRINGCE - FÖRSAKRAN-OM-ÖVERENSTÄMMELSE	CE - ERKLÆRING ON-SAMSVARCE - ILMOITUS-YHĐENIMUKAISUDESTACE - PROHLŠEN-I-O-SHODE	CE - IZJAVA-O-USKLADENOSTICE - MEGFELELOSÉGI-NYILATKOZATCE - DEKLARACJA-ZGODNÓSICCE - DECLARAÎE-DE-CONFORMITATE	CE - IZJAVA O SKLADNOSTICE - VASTAVUSDEKLARATSIOONCE - ДЕКЛАРАЦИЯ-3A-СЪОТВЕТСТВИЕ	CE - ATTITIKTIES-DEKLARACIJACE - ATBILSTÍBAS-DEKLARÁCIJACE - VYHLASENIE-ZHODYCE - UYGUNLUK-BEYANI
Daikin Europe N.V.
01 ⬆ cecares under its sole responsibility that the air conditioning models to which this declaration relates:02 ⬇ erklart auf seine allanige Verantwortung daß este Modello cer Klimseráze für die deze Erfindung bestimmit ist:03 ⬇ cecare sus se seule responsašité que les appareils c'ar conditionné visés par la presente déclaration:04 ⬇ verkraart hříbj op eben exclusiva verantwortedljedníkići cat de alconditioning units wearoo ceze verdaring betrekking heeft:05 ⬇ cecara baja su única responsabilidad que los modelos de are accondorado i los cuales hace referencia a declaración:06 ⬇ dichlara sotto sua responsašité che i pondonadorii modelo a cui è rifiila questa dicharazione:07 ⬇ Šnăžuje je (atrockizemt) ring ečevn ón ra vojašta ruv svupomirkov sputuavici ote etede svogpteron i nopociola 5jtkvon:08 ⬇ cecara sub sua exclusiva responsabilidade que os modelos de ar condicionado a que esta declaração se refere:	09 ⬇ zastatelet, velickintėtyno pod suo ответственность, tho uvočetni ocnoukovera bodryxa, i kompoism oniodorita nastosušće zastateleve:10 ⬇ erklarer und ensanevar, at klimaerligmodelarme, som denne deklaration vedrater:11 ⬇ daflarari i egenskap av huvčanswarg, att utlikonditioningsmocelerna som berto av denna deklaration innesdár att:12 ⬇ erklarer et fulžendig aner for at de utlikondiseningersmodefer som berares av denne desklaracion, innebrerer at:13 ⬇ limotlas yssinoman ovalla vastuular, etla tāšnī limotusan tarkolitanas. llastoriābilalion maliti:14 ⬇ prohlasije na své aine odpovednosti, ze motely klimaziace, ki mīz se za promlašeni vizhajuš:15 ⬇ izjavljuje peo iskljuživo vlasitom odgovornočtu da su modeli klima uređaja na kope sa ova izjava cnosli:16 ⬇ tejes felečesége tudarčen kijeleri, hogy a klimaberendezais modellek, mevsere e rylatkizat vonalnikozik:	17 ⬇ cekaruje na wlesna i wyłeczna odpowiedziąnsis, że modele klimatyzabów, których dotyczy niejsza deklaracja:18 ⬇ cecaraj po prone raspondere sa aparazola do aer condijonal iie care se rofară aceasla declaraje:19 ⬇ z vsa odgovornoste tijavlja, da so modeli klimatskih raprev, na katere se izjava nanalja:20 ⬇ kinitiato oma tāštitul vastutusel, et kaiesleva okratatsbori alla tuudvad klimaseoctrete mudsid:21 ⬇ deznaporje na osso potstokorcji, ne koortite klimvatena instala pen, ze kotto se otknava taam āsparapurič:22 ⬇ visiška savo elaskaromyce skolbja, kad ora konidcionalno pretalja imodali, kurume yra lakoma ši deklaracija:23 ⬇ ar sihu abitičbe aplicnca, ka tālak izskaitite modeu gaisa klimatičstāj, au kurum attilcas šī deklaracija:24 ⬇ vyljasuje na vlastna zojopevchod, że lišto klimatizažne modedy, na itóné sa vizfahuje tovo vylhasleri:25 ⬇ tamamen kendi sorumlutjunda omak izvare bu bidrimin itiji odlugu klima modelamin apojodiaki gibi odluğunu beyan ecker:
FWP04CAT*6V3***, FWP05CAT*6V3***, FWP06CAT*6V3***, FWP08CAT*6V3***, FWP08CAF*6V3***, FWP05CAF*6V3***, FWP06CAF*6V3***, FWP08CAF*6V3***, FWP08CAG*6V3***, FWP05CAG*6V3***, FWP06CAG*6V3***, FWP08CAG*6V3***, FWP08CAG*6V3***, FWP08CAG*6V3***, FWP08CAG*6V3***, FWP08CAG*6V3***, FWP08CAG*6V3***, FWP08CAG*6V3***, FWP08CAG*6V3***, FWP08CAG* 6V3***, FWP08CAG*6V3***, FWP08CAG*6V3***, FWP08CAG*6V3***, FWP08CAG*6V3***, FWP08CAG*6V3***, FWP08CAG*6V3***, FWP08CAG*6V3***, FWP08CAG*6V3**

FWP-C		04	05	06	08	10	11	15	17
2 csöves	kg	24,4	25,4	33,0	36,0	45,0	45,0	51,0	51,0
4 csöves	kg	25,8	26,8	34,6	37,6	47,5	47,5	53,5	53,5

12 FIGURE - FIGURE - FIGURES - FIGURAS - ABB - OBRÁZKY-SLIKE - ÁBRÁK

» FWP-C 04-05-06-08

205 187 93 42 78 OUT OUT 2 IN 575 529 441 356 330 550 1 IN

300 140 300 100 historia STD

Legend

1 Raccords hydrauliques échangeur standard
2 Raccords hydrauliques batterie additionnelle
3 Purge des condensats

Leyenda

1 Raccords hydrauliques échangeur standard
2 Raccords hydrauliques batterie additionnelle
3 Purge des condensats

Leyenda

Légendes schèmes électriques:

Vo Alimentation moteur inverter

L Phasa

PE lane

N Neutre

CN Bemier de branchement

F Fusible (non fourmie)

IL Interrupteur de ligne (non tourni)

... Branchements électriques incombant

à l'installateur

WH Blanc = commun

BK Noire = GNDinerler

BU blu = neutre moleur inverter

VC Vanne solénoïde rafraîchissement

VH Vanne solénoide chaulage

D01 Sortie numérique 1

DO2 Sortie numérique 2

102 Sortie U-OW 2

101 Scrlie D- OY T

BN mation = phase moteur inverter

C012 Common sortes numeriques

GYNE : laune, ven = tene (PF)

RD - Studge - Signal u-102 RE

RE resistance électrique CIN

SW SMOOEN CH

50

DI1 E-t-ee numenique DI2 Estéa numérique 3

CI2 - L'écu nomenique 2 CI17 - Commun entrées pu

A/R/GND PS/8%

A/D/GRD 15-05
