MODE D'EMPLOI FWP15CATN6V3 DAIKIN

L'installation et les interventions d'entretien doivent être confiées à des techniciens qualifiés pour ce type d'appareil, conformément aux reglementsions en vigueur.

Lors de la réception de l'unité, contrôle son état et vérifier qu'elle n'ait

pas subi de dommages durant le transport.

Pour l'installation et l'utilisation déventuels accessoires faire-reference aux fiches techniques correspondantes.

Déterminer le modele de ventilo-convecteur FWP-C suivant les indications figurant sur l'emballage.

SYMBOLES DE SECURITÉ

DAIKIN FWP15CATN6V3 - SYMBOLES DE SECURITÉ - 1

Lire attentivement leprésent manuel

DAIKIN FWP15CATN6V3 - SYMBOLES DE SECURITÉ - 2

Attention

DAIKIN FWP15CATN6V3 - SYMBOLES DE SECURITÉ - 3

Utiliser les équipements de protection individuelle

UTILISER DES EPI APPROPRIÉS (GANTS POUR RÉFRIGERANT, LUNETTES DE PROTECTION)

DAIKIN FWP15CATN6V3 - UTILISER DES EPI APPROPRIÉS (GANTS POUR RÉFRIGERANT, LUNETTES DE PROTECTION) - 1

ATTENTION: Les produits electriques et Electroniques ne doivent pas etre elimines avec les dechets menagers non triés. NE demanteler PAS l'installation vous-même, le traitement de l'huile et d'autres composants doit etre confié à un installerateur agreé et doit etre effectué conformément aux legislations en vigueur. Les unités

doivent être traitées dans un centre spécialisé de collecte, de recyclage et de réutilisation. En vous assurant que ce produit est bien éliminé correctement, vous contribuer à la prévention des conséquences négatives potentielles pour l'environnement et la santé. Pour plus d'informations, contactez notre installateur ou l'autorité locale compétente.

ATTENTION: l'unité n'a pas de composants dangereux selon la classification du Reglement 1357/2014.

2 UTILISATION PREVUE

Daikin decline toute responsabilité dans les cas suivants: l'appareil a été installé par des techniciens non qualifiés; il a été utilisé de manière impropre ou dans des conditions non admises; il n'a pas été soumis aux opérations d'entretien figurant dans le present manuel; n'ont pas été

utilisées des pieces de rechange d'origine.

Appareils concus pour la climatisation de l'air ambient et destinés à être utilisés pour des applications de comfort civil.

LIEU D'INSTALLATION

Pour le besoin du lieu d'installation observer les limitations suivantes:

— l'appareil de climatisation ne doit pas etre positionné immédiatement au-dessous d'une prise de courant
— ne pas installer l'appareil dans des locaux où sontopsisents des gaz ou des poudres inflammables
—ne pas exposer l'appareil à des jets d'eau; ne pas installer dans une buanderie

—installer le ventilo-convecteur sur des parois ou des plafonds capables d'en supporter le poids, et laisser suffisamment d'espace tout autour pour assurer son bon fonctionnement et permettre les opérations d'entretien
—conserver l'unité dans son emballage jusqu'au moment de l'installation, évitant ainsi l'infiltration de poussière

3 DESCRIPTION DE L'UNITE

MODULATION ET EFFICACITE- INSTALLATION EN PLAFONNIER

FWP-C représenté le complément de la gamme grâce à la technologie EC inverter des moteurs électriques. Aux spécificités de FWP-C, s'ajoutent les avantages de la technologie brushless en termes de réduction des émissions de CO_2 , d'augmentation de la flexibilité de fonctionnement grâce à la modulation du débit d'air et en termes d'augmentation du niveau de comfort hygrothermique et acoustique.

La gamme comprend 8 modèles qui couvrent une plage de débits d'air

allant de 300 à 1200m^3 /h

La modulation constante du débit d'air et l'utilisation d'échangeurs de chaleur à haute efficacité permet le fonctionnement avec des différences de température air-eau réduites.

Les circuits des échéateurs de chaleur permettent leur utilisation pour les applications centralisées telles que les district cooling.

Structure

En tôle d'acier zinguee, equipee de panneaux calorifuges et insonorises en materiaiu autoextinguible (Classe 1). Modèle surbaissé pour faciliter l'installation en position horizontal, sous faux-plafonds; La structure comprend le bac auxiliaire de collecte et d'évacuation des condensats. Le bac principal de collecte des condensats est situé à l'intérieur de la structure de l'unité et se trouve en état de pression positive par rapport à l'écoulement afin de faciliter le drainage des condensats.

Batterie d'échange thermique

Standard à 3 rangs ou 4 rangs disponible sur demande, à haut rendement, en tubes de cuivre et ailettes en aluminium, bloquées aux tubes par expansion mécanique, équipée de collecteurs en laiton et vannes de purge d'air. La batterie, normalement livrée avec des raccords à gauche, peut être tournée de 180^ . Sur demande, sont disponibles des batteries haute efficacité optimisées pour les applications district cooling.

Ventilateurs

Ventilateurs centrifuges à double aspiration réalisés en ABS ou en aluminium avec pales avances, à équilibrage statique et dynamique et

accouplement direct au moteur électrique

Moteur EC

Moteur a aimants permanents. L'unité est équipée de carte inverter de contrôle du moteur, permettant un réglage précis de la vitesse de rotation (signal de contrôle 0-10 V).

Filtre à air

Filtre à air régénéable en fibre acrylique, classe de filtrage G3, logé sur l'aspiration de l'air, démontable à tiroir, par le bas.

Aspiration air

Aspiration d'air frontal ou inférieur, selon les exigences du système.

Exemple d'installation

La structure permet l'utilisation d'une ample gamme d'accessoires de reprise et de souffrage pour arriver à la configuration optimale de l'unité.

ACCESSIONS

Panneaux de commande électroniques à microprocesseur avec moniteur

FWECAP	Carte de puissance pour commande FWECS
FWECAC	Interface utilisateur avec montréur contrôle FWECS
FWEC3A Comanche à microprocesseur avec montréur FWE3A
FWHSKA Sonde d'humidité pour commandes FWE3A FEWCS
FWTSKA Sonde eau pour commandes FWEc et FWECS
Bacs auxiliaires de collecte des condensats, coques d'isoation, pompé purge des condensats
CDRP1A Kit: pompé purge des condensats
Résistances électriques
EH Résistance électricaine avec kit de montage, boltier réels et sécurité
Accessoires
EDPD7	Bac axillaire de collecte des condensats
EPIMSB6	Interface de puissance pour le branchement en parallèle d'un maximum de 4 unités à une unique commande
Vannes
Vannes à 2 voies, contacteurs ON/OFF ou MODULANTS, alimentation 230 V ou 24 V, kit hydraulique pour batterie additionnelle
Vannes à 2 voies, contacteurs ON/OFF ou MODULANTS, alimentation 230 V ou 24 V, kit hydraulique pour batterie principale
Vannes à 3 voies, contacteurs ON/OFF ou MODULANTS, alimentation 230 V ou 24 V, kit hydraulique pour batterie additionnelle
Vannes à 3 voies, contacteurs ON/OFF ou MODULANTS, alimentation 230 V ou 24 V, kit hydraulique pour batterie principale
Vannes à 2 voies pressure independant, contacteurs ON/OFF ou MODULANTS, alimentation 230 V ou 24 V, kit hydraulique pour batterie principale et additionnelle

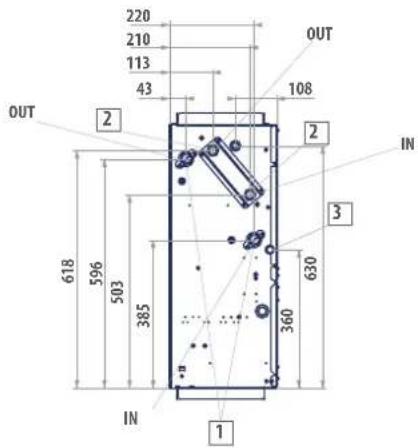

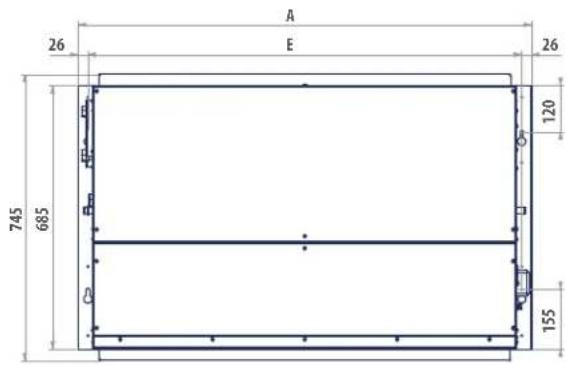

Sur la figure p. 82-83 sont indiquees les dimensions des appareils FWP-C et sont indiquees les positions des raccords hydrauliques.

5 INSTALLATION

ATTENTION: l'installation et la mise en service de l'unité doit être confiées à un personnel compétent et effectuees conformément aux standards techniques applicables et aux normes en vigueur.
ATTENTION: Installer l'unité gainable, l'interrupteur de ligne (IL) et/ou les commandes à distances eventuelles dans une position non accessible par les personnes se trouvant dans la baignoire ou dans la douche.
RECOMMANDATION: Il est recommandé d'installer les accessoires évientuels sur l'appareil standard avant son positionnement. Voir les fiches techniques. L'aspiration et le soufflage sont à section

rectangulaire, avec éléments prédécoupés pour fixer les accessoires disponibles.

Les raccords de I'echangeur peuvent etre montes sur I'autre cote, en precedant comme suit (p.84):

— démonter le panneau frontal supérieur.
— démonter le bac de collecte des condensats.
— démonter la batterie d'échange thermique en enlevant les vis de fixation (2 par côte).
— tournier la batterie de 180^ (sur l'axe vertical) et la fixer de nouveau sur l'unité.
— remonter le bac et la fermetre.

AVERTISSEMENTS POUR L'INSTALLATION

Quelques régles à suivre

— Purger l'air de l'échangeur en utilisant les vannes de purgege à côte des raccords hydrauliques de l'échangeur.
— Les conduites devront être protégées avec des matériaux anti-condensats, en particulier la conduite de souffrage d'air.
— Près de l'appareil prévoir un panneau de visite pour les opérations d'entretien et de nettoyage.
— L'unité doit être installée sur la base de considérations techniques et sur la base d'un projet, à l'issue d'une évaluation aéraulique et d'une évaluation de la CONTRE-PRESSION offerte par la CANALISATION appliquée sur le refoulement pour éviter le problème de l'absence de modification de la vitesse: problème qui ne saurait être imputé au produit mais uniquement à l'installation;

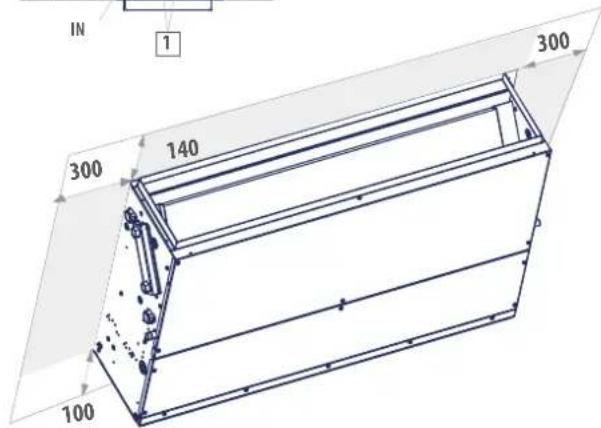

- Installer l'unité en veillant à réaliser les trappes d'inspection nécesses saires à l'entretien courant et exceptionnel des ventilo-convecteurs (entre autres pour les interventions de changement de pieces mécaniques, électriques et hydrauliques);
- Installer l'eventuel panneau de commande sur la paroi dans une position facile d'accès, aussi bien pour faciliter l'utilisation que pour garantir une mesure fiable de la température. Éviter les positions directement exposées aux rayons du soleil, aux courants directs d'air chaud ou froid et la présence d'obstacles empêchant une lecture exacte de la température.

AVERTISSEMENT:

En fonctionnement normal, en particulier quand le ventilateur est à la vitesse minimum et quand l'humidité relative de l'air ambiant est élevée, il est possible que de la condensation se forme sur le refou-lement d'air et sur certaines parties de la structure externe de l'appareil. Pour prévenir de tels phénomènes, en respectant dans tous les cas les limites de fonctionnement de l'appareil, il est nécessaire de limiter la température de l'eau en entree presente dans l'échan-geur. En particulier, il est nécessaire que l'écart entre la température de rosee de l'air (T_AD_P) et la température de l'eau en entree (T_W) NE SOIT PAS supérieure a 14^ , conformément au rapport suivant: TW>TA,DP-14°C

Example: si la température de l'air ambient est de 25^ avec 75%

d'humidité relative, la température de rosée est d'environ 20^ et, conséquémment, la température de l'eau en entrée dans la batterie doit être supérieure à:

— Exemple: si la température de l'air ambient est de 25^ avec 75% d'humidité relative, la température de rosée est d'environ 20^ et, conséquémment, la température moyenne de l'eau dans la batterie doit être supérieure à 20 - 14 = 6^ afin de prévenir la formation de condensation sur les ventilo-convecteurs dotés de vanne.
20-12 = 8°C dans le cas où il ne seraït pas possible d'installer l'ac cessatoire kit vannes.

Unités terminales avec vanne

		Température bulbe sec [°C]
		21 23	25 27	29 31 33
Humidité relative %	40 55	55 55
	50 55	55 68
	60 55	57 9 11
	70 55	68 9 11 13
	80 56	8 10 12 14 16
	90 68	10 12 14 16 18

Unités terminales sans vanne

		Température bulbe sec [°C]
		21 23	25 27	29 31 33
Humidité relative %	40 66	66 66
	50 66	66 8 10
	60 66	67 9 11 13
	70 66	8 10 11 13	15
	80 68	10 12 12 16	18
	90 8 10	12 14 14	18 20

En cas d'arrêt prolongé de l'unité, avec ventilateur à l'arrêt et circulation d'eau froide dans l'échangeur, il est possible que de la condensation se forme également à l'extérieur de l'appareil. Dans ce cas, il est recommendé d'instructor l'accessoire vanne à 3 voies (ou à 2 voies) de façon à pouvoir couper le flux d'eau dans la batterie quand le ventilateur est à l'arrêt.

En cas d'arrêt pendant l'hiver, évacuer l'eau de l'installation pour prévenir les dommages que provoquerait la formation de glace. En cas d'utilisation d'un antigel, veiller à contröler le point de congélation en faisant reference au tableau suivant.

% en poids de glycol	Température decongélation (℃)	Variation de lapuissance rendue	Variation de la perte de charge
0 0 1,00 1,00
10-40,97 1,05
20-100,92 1,10
30-160,87 1,15
40-240,82 1,20

Branchements électriques

Les branchements electriques devront ettre effectuels avec l'appareil hors tension et conformement aux dispositions de sécurité en vigueur. Les branchements electriques devront ettre effectuels uniquement par des techniciens qualifiés.

Pour chaque unité de thermoventilation prévoir sur le réseau

d'alimentation un interrupteur (IL) avec contacts d'ouverture à une distance d'au moins 3 mm et un fusible (F) de protection ajustat.

Les intensités électriques sont indiquées sur la plaque signalétique de l'unité

Lors de l'installation, suivre scrupuleusement le schema electrique de la combinaison unité-panneau de commande.

FWP-C + FWEC3A (moteur incorpore) p. 86

FWP-C + FWEC3A (moteur sépare) p. 87

FWP-C + FWECS p.88

NOTE: Les cables electriques (alimentation et commande) doivent être portés au bornier en passant par le serre-cable situé du côté opposé par rapport aux raccords hydrauliques.

ATTENTION: Le cable COMMUN du moteur est BLANC. Un branchement incorrect peut provoquer des dommages irréparables au moteur.

5.1 MONTAGE DE L'UNITE

Fixation de l'unité

Introduire les tampons antivibratoires fournis dans les 4 lumières prévues pour la fixation au plafond.

Fixer l'unité de base au plafond ou à la paroi. Utiliser les 4 lumières prévues.

Il est recommandé d'utiliser des barres filétées 8MA, des chevilles de fixation adéquates au poids de l'appareil et de préparer le positionnement de l'appareil en utilisant 3 boulons 8MA (2 en partie BASSE, 1 en partie haute comme indiqué sur la figure p. 85) et deux rondelles pour chaque barre. Avant de serrer le contre-écrou, régler le serrage de l'écrou principal de manière à donner à l'appareil une inclinaison permettant l'écoulement correct des condensats

(figure p. 85 Purge des condensats). L'inclinaison est correcte si la différence de niveau entre l'aspiration en partie basse et le refoulement est de 10mm entre les deux extremités. Effectuer les raccordements hydrauliques à l'échangeur thermique, pour la modalité chauffage et à l'écoulement des condensats, pour la modalité rafraissement. Utiliser un des deux points d'écoulements du bac, apparaissant à l'extérieur des flasques de l'unité.

—Pour le raccordement de l'unité à la ligne d'écoulement des condensats, utiliser un tuyau flexible en caoutchouc et le fixer au tuyau d'écoulement choisi (Ø 3/8") au moyen d'un collier en métal (utiliser le point d'écoulement se trouvant sur le côte raccordements hydrauliques).

6 VÉRIFICATION FONCTIONNELLE

— Vérifier que l'appareil a été installé dans le respect de l'inclinaison spécifique.
— Vérifier que l'écoulement des condensats n'est pas bouché (gravats ou autres).
- Contrôler l'étanchéité des raccordements hydrauliques.

Vérifier si les circuits électriques sont bien fixés (après avoir mis l'appareil hors tension).
Verifier si l'air de l'échangeur de chaleur a été purgé.
Mettre le ventilo-convecteur sous tension et vérifier le fonctionnement.

7 UTILISATION

Pour l'utilisation du ventilo-convecteur faire reférence aux instructions fournies sur le panneau de commande, disponible comme accessoire.

ATTENTION: Pour des raisons de sécurité, ne pas introduire les doigts ou autres objets dans la grille de sortie d'air.
DANGER: L'appareil peut etre utilise par des enfants d'age non inférieur a 8 ans et par des personnes a capacités physiques, sensorielles ou mentales réduites, voire ne possedant pas les connaissances ou l'expérience nécessaires, à condition que ce soit sous la

supervision d'une personne responsable ou après leur avoir communiqué les instructions pour une utilisation de l'appareil gage de sécurité et les informations nécessaires à la comprhension des dangers auxquels l'appareil expose. Les enfants ne doivent pas jouer avec l'appareil. Le nettoyage et l'entretien incombant à l'utilisateur ne doit pas être effectuels par des enfants sans surveillance.

8 ENTRETIEN

Pour des raisons de sécurité, avant toute opération d'entretien ou de nettoyage, eteindre l'appareil: porter le selecteur de vitesse sur "Arret" et I'interrupteur de ligne sur 0 (OFF).

DANGER! Faire attention durant les opération d'entretien: les parties metalliques pouvant provoquer des blessures; se munir de gants de protection.

Les unités gainables FWP-C ne nécessitant que des opérations d'entretien périodique du filtré à air, de l'échangeur de chaleur et du contrôle

NETTOYAGE DU FILTRE A AIR

Porter l'interrupteur de ligne sur 0 (OFF) etmettre ainsi l'appareil hors tension.

Pour le nettoyage du filtré à air, procédé comme suit:

Avoir accès à l'appareil par le panneau de visite. Enlever le filtré à air, comme indiqué sur la figure (p.89 Nettoyage du filtré à air):
Si le filtré est monté à l'intérieur de la grille d'aspiration, enlever la

de l'efficacité de l'écoulement des condensats.

L'entretien ne peut être confié qu'a un personnel spécialisé.

Chaque fais que l'appareil est remis en marche après une longue période à l'arrêt, veiller à ce qu'à l'intérieur de l'échangeur thermique il n'y a pas d'air.

Le moteur ne nécessite aucun entretien, étant doté de roulements autolubrifiants.

NETTOAYAGE DE LA BATTERIE D'ÉCHANGE THERMIQUE

Contrôler l' état de l'échangeur avant chaque saisson d'été. Vérifier si les ailettes sont libres d'impuretés.

Pour avoir accès à l'échangeur thermique, démonter le panneau de sortie (de type à colliers ou à bride rectangulaire) et le bac de récapération des condensats.

Après avoir atteint l'échangeur, nettoyer à l'air comprime ou à la vapeur à basse pression, sans endommager les ailettes.

Avant le début du fonctionnement d'été, vérifier si l'écoulement des condensats est correct.

Un entretien périodique correct se traduit par economie d'énergie et de coûts.

grille et proceder aux opérations décrites ci-dessous.

Nettoyer le filtré à l'eau tiède. Dans le cas de poussière seche, utilise l'air comprimé.
Laisser sécher le filtré et le remonter.

Dimensions filtré à air, voir figure: p. 84.

9 RECHERCHE DES CAUSES D'ANOMALIE

Si l'appareil ne fonctionne pas correctement, avant de s'adresser au service d'assistance, effectuer les contrôles indiqués sur le tableau ci-dessous.

Si le problème ne peut pas etre résolu, s'adresser au distributeur ou au centre d'assistance le plus proche.

PROBLEMCE CAUSE SOLUTION
L'unité ne fonctionne pas	Il manque de courant Remetre sous tension
	Disjoncteur déclenché Demander l'intervention du centre d'assistance
	L'interrupteur de mis en service est à 0. Mettre en marche l'unité en portant l'interrupteur sur OK
Chauffage/ raffaillissement insuffistant	Le filtré à air est sale ou obstrué Nettoyer le filtré à air
	Un obstacle se trovou près de l'aspiration ou de la sortie d'air Éliminer l'obstacle
	Présence d'air à l'intérieur de l'échangeur de chaleur Demander l'intervention de l'installateur
	Les fenêtres et/ou les portes sont ouvertes Fermer portes et/ou fenêtres
	Petite vitesse de fonctionnement sélectionnée Sélectionner la MV ou la GV
L'unité a des portes d'eau	Inclinaison d'installation non correcte Demander l'intervention de l'installateur
L'unité a des portes d'eau	Écoulement des condensats bouché	Demander l'intervention de l'installateur

2tuyaux

FWP-C 04 05 06 08
Vitssse			min med max min med max min med max min med max
Vitsses certifiées			2,5,7,1,5,7,1,6,7,1,4,7
Tension à l'entrée (E) V			2,90,8,00,9,00,4,30,7,50,8,40,4,50,7,40,8,30,5,40,8,30,9,90
Débit d'air nominal (E) m³/h			109,246,276,171,25,341,195,360,402,305,532,652
Pression statique utilis	(E)	Pa	10	50	63	19	50	77	19	50	63	17	50
Puisance absorbée	(E)	W	6	25	33	10	24	39	10	26	35	27	51
Courant maximum absorber		A	0,32			0,60			0,84			0,84
Puisance frigorifique totalé	(1)(E) kW		0,93,1,76,1,95,1,29,1,95,2,34,1,59,2,74,3,04,1,98,3,26,3,79
Puisance frigorifique sensible	(1)(E) kW	0,62,1,25,1,39,0,91,1,39,1,66,1,09,1,91,2,11,48,2,48,2,92
Classe FCEER	(E)		A
Débit d'eau	(2)	l/h	161,306,340,222,389,408,274,476,527,348,568,664
Porte de charge	(2)(E) kPa	2	5	6	3	6	8	3	7	9	3	8	11
Puisance calorificie	(3)(E) kW	0,88,1,81,1,99,1,33,1,98,2,35,1,59,2,80,3,10,2,35,3,7,4,31
Classe FCCOP	(E)	A
Débit d'eau	(3)	l/h	153,315,346,231,345,408,276,488,538,408,644,749
Porte de charge	(3)(E) kPa	1	4	5	2	5	7	2	6	8	4	9	11
Échangeur standard - nombre de rings		3				3			4			3
Puisance acoustique globale	(4) dB(A)	28	49	52	39	50	54	39	50	54	38	52	58
Puisance acoustique produit + aspiration air	(4)(E) dB(A)	26	47	50	37	48	52	37	48	52	36	50	56
Puisance acoustique souffage d'air	(4)(E) dB(A)	25	46	49	36	47	51	36	47	51	35	49	55
Contenueau - Échangeur STD		dm²	1,20			1,20			2,20			1,60
Section cables d'alimentation	(S)	mm²	1,00			1,00			1,00			1,00
Type cable d'alimentation		NOV-K
Fusible de protection F		A	1			1			1			1
Type fuidsibles		gG

FWP-C 10 11 15 17
Vitesse		min med max min med max min med max min med max
Vitesses certifiées		1,6,7,1,6,7,5,6,7,5,6,7
Tension à l'entrée (E) V		3,40,7,60,8,50,3,40	7,60,8,50,6	8,80,7,50,8	8,60,80,7,50,8,30
Débit d'air nominal (E) m³/h		333	687	760	333	687	760	1050	1163	1289	1050	1163	1289
Pression statique utilis	Pa	12	50	61	12	50	61	40	50	60	40	50	60
Puisance absorbée	W	11	54	68	11	54	68	105	128	162	105	128	162
Courant maximum absorbe		0,91			0,91			3,52			3,52
Puisance frigorifique totale	(kW)	2,294,341,475,251	4,915,355	6,286,817	7,807,648,28
Puisance frigorifique sensible	(kW)	1,673,213,511,77	3,453,764	6,450,035	4,649,653,858,24
Classe FCEER		A			A			C			B
Débit d'eau	l/h	394	753	828	432	850	930	1094	1190	1295	1225	1332	1448
Perte de charge	(kPa)	2	7	8	3	10	12	13	16	18	20	23	26
Puisance calorifice	(kW)	2,544,765,172,635,035,496,687,227,807,187,808,46
Classe FCCOP		A			A			B			B
Débit d'eau	l/h	441	827	898	457	875	955	1162	1256	1356	1248	1355	1471
Perte de charge	(kPa)	2	7	8	3	9	11	12	14	16	17	19	22
Échangeur standard - nombre de rangs		3			4			3			4
Puisance acoustique globale	(dBA)	38	55	58	38	55	58	61	63	69	61	63	69
Puisance acoustique produit + aspiration air	(dBA)	36	53	56	36	53	56	59	61	67	59	61	67
Puisance acoustique soufflage d'air	(dBA)	35	52	55	35	52	55	58	60	66	58	60	66
Contenueau - Échangeur STD		dm³	2,50			3,30		2,50			3,30
Section cabled'alimentation	(m²)	1,00			1,00			1,50			1,50
Type cable d'alimentation		NO7V-K
Fusible de protection F		1			1			2			2
Type fuids		gG

(1) Température eau 7°C / 12°C, température air 27°C bulbe sec / 19°C bulbe humide 14% humidité relative conformé à EN 397:2015
(2) Température eau 7^ / 12^ température air 27^ bulbe sec/19°C bulbe humide (47% humidité relative);
(3) temperatur eau 45°C / 40°C, temperatur air 20°C
(4) Puisance acoustique mesuree selon ISO 3/41 et ISO 3/42
(5) la section intiquée doit être considérée comme section minimum consellée. Le besoin des cibles doit s'effecuier conformément à la norme (CF) UKFI 35024/1.
Eennnccs certificats EUROVLT
Alimentation electrique 230-1-50 (V-ph-Hz)

4 tuyaux

FWP-C04 05 06 08
Vitissc			min med max min med max min med max min med max
Vitisses certifiées			2,5,7,1,5,7,1,6,7,1,4,7
Tension à l'entrec (E) V			2,90 7,90 8,90 4,50 7,30 8,90 4,50 7,40 8,30 5,40 8,30 9,90
Débit d'air nominal (E) m3/h			109 243 270 170 272 336 195 357 398 302 524 642
Pression statique utilis (E) Pa			10 50.63 19 50.77 19 50.63 17 50.75
Puisance absorbée	(E) W		6	25 32 10 23 39 10 26 35 21 50 77
Courant maximum absorbé		A	0,32			0,60		0,84			0,84
Puisance frigorifique totale	(1)(E)	kW	0,93 1,24 1,91 1,28 1,93 2,31 1,59 2,72 3,01 1,95 3,22 3,75
Puisance frigorifique sensible	(1)(E)	kW	0,62 1,24 1,36 0,90 1,88 1,64 1,09 1,89 2,09 1,47 2,44 2,89
Classe FCEER	(E)					A
Débit d'eau	(2) /h		161 302 333 221 335 404 274 473 522 339 562 656
Perte de charge	(2)(E)	kPa	2	5	6	3	6	8	3	7	9	3
Puisance calorifique	(3)(E)	kW	1,14 1,93 2,06 1,55 2,07 2,32 2,09 3,09 3,29 2,80 3,82 4,24
Classe FCCOP (E)			A
Débit d'eau	(3) /h		100 169 180 136 181 204 183 271 288 245 334 371
Perte de change	(3)(E)	kPa	1	2	3	2	3	3	2	3	4	3
Echangeur additionnelle - nombre de rangs			3+1			3+1		4+1			3+1
Puisance acoustique globale	(4)	dB(A)	28 49 52 39 50 54 39 50 54 38 52 58
Puisance acoustique produit + aspiration air	(4)(E) dB(A)	dB(A)	26 47 50 37 48 52 37 48 52 36 50 56
Puisance acoustique souffage d'air	(4)(E) dB(A)	dB(A)	25 46 49 36 47 51 36 47 51 35 49 55
Contenu eau - Échéancer additionnelle		dm3	0,47			0,47		0,59			0,59
Section cables d'alimentation	(5)	mm2	1,00			1,00		1,00			1,00
Type cable d'alimentation			NO7V-K
Fusible de protection F		A	1			1		1			1
Type fusions			gG

FWP-C 10.11.15.17
Vitesse			min med	max min med	max min med	med max
Vitsses证书es			1,6,7	1,6,7	5,6,7	5,6,7
Tension à l'entrée (E) V			3,40	7,60	8,50	3,40	7,60	8,50	6,80	7,50	8,30	6,80	7,50	8,30
Débit d'air nominal (E) m³/h			333	683	755	333	683	755	1050	1163	1289	1050	1163	1289
Pression statique utile (E) Pa			1250.61	1250.61	4050.60	1250.61	4050.60	4050.60
Puisance absorbée	(E) W		1154.67	1154.67	105	128	162	105	128	162
Courant maximum absorbé		A	0,91				0,91				3,52
Puisance frigorifique totalé	(1)(E)	kW	2,29	4,32	4,72	2,51	4,88	5,32	6,28	6,81	7,38	7,04	7,64	8,28
Puisance frigorifique sensible	(1)(E)	kW	1,67	3,19	3,48	1,77	3,43	3,74	4,64	5,03	5,46	4,96	5,38	5,84
Classe FCEER	(E)		A				A				C
Débit d'eau	(2) l/h		394	749	822	432	846	925	1094	1190	1295	1225	1332	1448
Perte de change	(2)(E)	kPa	2	7	8	3	10	12	13	16	18	20	23	26
Puisance calorifique	(3)(E)	kW	3,40	5,17	5,45	3,40	17,5	45,6	42,67	7,37	7,06	6,42	6,73	7,06
Classe FCCOP (E)			A				A				C
Débit d'eau	(3) l/h		297	452	477	297	452	477	562	689	618	562	589	618
Perte de change	(3)(E)	kPa	6	13.14	6	13.14	19	21	22.19	21.22
Échangeur additionnelle - nombre de rangs			3+1				4+1				3+1
Puisance acoustique globale	(4)	dB(A)	38.55	58	38.55	58.61	63.69	61.63	69
Puisance acoustique produit + aspiration air	(4)(E) dB(A)		36.53	56	36.53	56.59	61.67	59.61	67
Puisance acoustique souffrage d'air	(4)(E) dB(A)		35.52	55	35.52	55.58	60.66	58.60	66
Contenu eau - Échangeur additionnelle		dm3	0,97				0,97				0,97
Section cables d'alimentation	(5)	mm2	1,00				1,00				1,50
Type cable d'alimentation			N07V-K
Fusible de protection F		A	1				1				2
Type fusibles			gG

(1) Température eau 7°C / 12°C, température air 2°C bulbe sec / 19°C bulbe humide (47% humidine relative) conformé à EN1397:2015
[2] Température ou 7°C / 12°C, température air 27°C bulbe sec / 19°C bulbe humide (47% humidité relative)
(3) Température eau 65°C / 55°C, Température air 20°C
(4) Puisance acoustique mesuresel 103741 et 103742
S1 La section inoue poir cie considere comme section minimum consellie. Le choix des cables doit est effecuier conformement a la nomme CE-UNEL 350241.
Doncecertificats EUROVENTI
Alimentacionelectique230150VphE)

11 POIDS

FWP-C		04	05	06	08	10	11	15	17
2 tyaux	kg	24,4	25,4	33,0	36,0	45,0	45,0	51,0	51,0
4 tyaux	kg	25,8	26,8	34,6	37,6	47,5	47,5	53,5	53,5

01**

Dakir Nc Europe N.V. is authorized to complete the Technical Construction File.

07'

H Dakir Europe N.V. has a technical certification in accordance with EN 60335-2:2014, EN 60335-3:2014, EN 60335-3:2014, EN 60335-3:2014, EN 60335-3:2014, EN 60335-3:2014, EN 60335-3:2014, EN 60335-3:2014, EN 61000-3:2014, EN 61000-3:2014, EN 61000-3:2014, EN 61000-3:2014, EN 61000-3:2014, EN 61000-3:2014, EN 61000-3:2014, EN 08"

Low Voltage 2014/35/EU Machinery 2006/42/EC **

16"

Agg: ala dhaqan, aq: ala dhaqan, aq: ala dhaqan, aq: ala dhaqan, aq: ala dhaqan, aq: ala dhaqan, aq: ala dhaqan, aq: ala dhaqan, aq: ala dhaqan, aq: ala dhaqan, aq: ala dhaqan, a 17"

16"

Cate: as per se: a lal a lal a lal a lal a lal a lal a lal a lal a lal a lal a lal a lal a lal a lal a lal a lal a lal a lal a lal a lal a lal a lal a lal a lal a lal a lal a lal a lal a lal a lal a lal a lal a lal a lal ###

carne: a per se: a lal a lal a lal a lal a lal a lal a lal a lal a lal a lal a lal a lal a lal a lal a lal a lal a lal a lal a lal a lal a lal a lal a lal a lal a lal a lal a lal a lal a lal a lal a lal a lal ###

18"

Dakir Eme N.V. is authorized to complete the Technical Construction File.

07"

Dakir Eme N.V. has a technical certification in accordance with EN 60335-2:2014, EN 60335-2:2014, EN 60335-2:2014, EN 61000-3:2014, EN 61000-3:2014, EN 61000-3:2014, EN 61000-3:2014, EN 61000-3:2014, EN 61000-3:2014, EN 60335-2:2014, EN 60335-2:2014, EN 61000-3:2014, EN 61000-3:2014, EN 61000-3:2014, EN 61000-3:2014, EN 60335-2:2014, EN 60335-2:2014, EN 60335-2:2014, EN 61000-3:2014, EN 61000-3:2014, EN 61000-3:2014, EN 61000-3 :2014, EN 61000-3 :2014, EN 61000-3 :2014, EN 61000-3 :2014, EN 61000-3 :2014, EN 61000-3 :2014, EN 61000-3 :2014, EN 61 08"

Cate: as per se: a lal a lal a lal a lal a lal a lal a lal a lal a lal a lal a lal a lal a lal a lal a lal a lal a lal a lal a lal a lal a lal a lal a lal a lal a lal a lal a lal a lal a lal a lal ###

17"

Cakir je na akira y rayzegia oopipoklizasiin, be mele de klatrakar, kikhy chydyzy zine klae klae klae klae klae klae klae klae klae klae klae klae klae klae klae klae klae klae klae klae klae klae klae klae klae klae klae klae klae klae klae klae klae klae ###

18"

Cocai je prince i prince i prince i prince i prince i prince i prince i prince i prince i prince i prince i prince i prince i prince i prince i prince i prince i prince i prince i prince i prince i prince i prince i prince i prince i prince i prince i prince i prince i prince i prince i prince i prince i prince i ###

19"

Cakir je na akira y rayzegia oopipoklizasiin, be mele de klatrakar, kikhy chydyzy zine klae klae klae klae klae klae klae klae klae klae klae klae klae klae klae klae klae klae klaee ###

20"

Cakir je na akira y rayzegia oopipoklizasiin, be mele de klatrakar, kikhy chydyzy zine klae klae klae klae klae klae klae klae klae klae klae klae klae klae klae klae klae klae klaae ###

21"

22"

Cakir je na akira y rayzegia oopipoklizasiin, be mele de klatrakar, kikhy chydyzy zine klae klae klae klae klae klae klae klae klae klae klae klae klae klae klae klae klae klae klaa ###

23"

Cakir je na akira y rayzegia oopipoklizasiin, be mele de klatrakar, kikhy chydyzy zine klae klae klae klae klae klae klae klae klae klae klae klae klae klae klae klae klae klae klaea ###

24"

Cakir je na akira y rayzegia oopipoklizasiin, be mele de klatrakar, kikhy chydyzy zine klae klae klae klae klae klae klae klae klae klae klae klae klae klae klae klae klae klae klaan ###

25"

Cakir je na akira y rayzegia oopipoklizasiin, be mele de klatrakar, kikhy chydyzy zine klae klae klae klae klae klae klae klae klae klae klae klae klae klae klae klae klae klae klaean ###

26"

Cakir je na akira y rayzegia oopipoklizasiin, be mele de klatrakar, kikhy chydyzy zine klae klae klae klae klae klae klae klae klae klae klae klae klae klae klae klae klae klae ###

27"

Cakir je na akira y rayzegia oopipoklizasiin, be mele de klatrakar, kikhy chydyzy zine klae klae klae klae klae klae klae klae klae klae klae klae klae ###

28"

Cakir je na akira y rayzegia oopipoklizasiin, be mele de klatrakar, kikhy chydyzy zine klae klae klae klae klae klae klae klae klae klae klae ###

29"

Cakir je na akira y rayzegia oopipoklizasiin, be mele de klatrakar, kikhy chydyzy zine klae klae klae klae klae klae klae ###

30"

Cakir je na akira y rayzegia oopipoklizasiin, be mele de klatrakar, kikhy chydyzy zine klae klae klae klae klae klae ###

31"

Cakir je na akira y rayzegia oopipoklizasiin, be mele de klatrakar, kikhy chydyzy zine klae klae klae ###

32"

Cakir je na akira y rayzegia oopipoklizasiin, be mele de klatrakar, kikhy chydyzy zine klae ###

33"
