Caractéristiques techniques	Ventilateur de plafond NuTone Roomside AERN80LK, moteur silencieux, 80 CFM, 0.8 sones, éclairage intégré.
Utilisation	Conçu pour une utilisation dans les salles de bain et les espaces de vie, installation en plafond.
Maintenance et réparation	Nettoyage régulier des grilles et filtres, vérification du moteur et des connexions électriques.
Sécurité	Conforme aux normes de sécurité électrique, installation recommandée par un professionnel.
Informations générales	Garantie limitée de 1 an, pièces de rechange disponibles, compatible avec divers styles de décoration.

FOIRE AUX QUESTIONS - Roomside AERN80LK NuTone

Comment installer le ventilateur NuTone Roomside AERN80LK ?

Assurez-vous de couper l'alimentation électrique avant de commencer l'installation. Suivez les instructions fournies dans le manuel d'utilisation pour fixer le ventilateur au plafond et connecter les fils électriques correctement.

Quel est le niveau sonore du ventilateur AERN80LK ?

Le NuTone Roomside AERN80LK est conçu pour être silencieux, avec un niveau sonore d'environ 0,9 sones, ce qui le rend idéal pour une utilisation dans les chambres à coucher et les salons.

Quelle est la taille recommandée de la pièce pour ce ventilateur ?

Le ventilateur AERN80LK est recommandé pour des pièces d'une superficie allant jusqu'à 20 m², assurant une circulation d'air efficace.

Comment nettoyer le ventilateur NuTone Roomside AERN80LK ?

Pour nettoyer le ventilateur, débranchez-le d'abord. Utilisez un chiffon humide pour essuyer les pales et le boîtier. Évitez d'utiliser des produits chimiques agressifs qui pourraient endommager la finition.

Le ventilateur AERN80LK a-t-il une fonction d'éclairage ?

Non, le NuTone Roomside AERN80LK est un ventilateur sans éclairage. Il est conçu uniquement pour la circulation de l'air.

Y a-t-il une garantie pour le ventilateur ?

Oui, le ventilateur NuTone Roomside AERN80LK est généralement couvert par une garantie limitée de 1 an contre les défauts de fabrication. Veuillez consulter le manuel pour plus de détails.

Comment résoudre un problème si le ventilateur ne fonctionne pas ?

Vérifiez d'abord si l'alimentation électrique est coupée. Assurez-vous que tous les branchements sont corrects et sécurisés. Si le problème persiste, consultez un électricien qualifié.

Le ventilateur AERN80LK est-il compatible avec un variateur de lumière ?

Non, le ventilateur NuTone Roomside AERN80LK n'est pas conçu pour être utilisé avec un variateur de lumière. Utilisez un interrupteur standard pour éviter d'endommager le ventilateur.

Quels types de pales de ventilateur sont compatibles avec le AERN80LK ?

Le NuTone Roomside AERN80LK est fourni avec des pales spécifiques qui ne doivent pas être remplacées par d'autres modèles. Si vous avez besoin de nouvelles pales, contactez le fabricant pour des pièces de rechange.

MODE D'EMPLOI Roomside AERN80LK NuTone

Ventilateur/Éclairage Série Roomside / Flex ^MC LISEZ CES DIRECTIVES ET CONSERVEZ-LES

AVERTISSEMENT

OBSERVEZ LES DIRECTIVES CI-DESSOUS AFIN DE RÉDUIRE LES RISQUES D'INCENDIE, DE CHOC ÉLECTRIQUE OU DE BLESSURES CORPORELLES :

1. N'utilisez cet appareil que de la manière prévue par le fabricant. Si vous avez des questions, communiquez avec le fabricant à l'adresse ou au numéro de téléphone indiqués dans la garantie.
2. Avant de procéder à l'entretien ou au nettoyage de l'appareil, coupez l'alimentation du panneau électrique et verrouillez l'interrupteur principal afi n d'empêcher que le courant ne soit accidentellement rétabli. S'il est impossible de verrouiller l'interrupteur principal, fi xez solidement un message d'avertissement bien visible, par exemple une étiquette, sur le panneau électrique.
3. La pose de l'appareil et les travaux d'électricité doivent être effectués par des personnes qualifiées conformément à la réglementation en vigueur, notamment les normes de la construction ayant trait à la protection contre les incendies.
4. Pour éviter les refoulements, l'apport d'air doit être suffiant pour brûler les gaz produits par les appareils à combustion et les évacuer dans le conduit de fumée (cheminée). Respectez les directives du fabricant de l'appareil de chauffage et les normes de sécurité, notamment celles publiées par la National Fire Protection Association (NFPA), l'American Society for Heating, Refrigeration and Air Conditioning Engineers (ASHRAE) et les codes des autorités locales.
5. Veillez à ne pas endommager le câblage électrique ou d'autres équipements non apparents lors de la découpe ou du perçage du mur ou du plafond.
6. Les ventilateurs canalisés doivent toujours rejeter l'air à l'extérieur.
7. Cet appareil peut être installé au-dessus d'une enceinte de baignoire ou de douche s'il est branché sur un circuit de dérivation protégé par un disjoncteur différentiel de fuite à la terre (installation au plafond seulement).
8. Cet appareil doit être relié à une mise à la terre.

Pour la déclaration de garantie, les pièces de rechange, l'assistance technique ou pour enregistrer votre produit, veuillez visiter notre site Web ou appeler :

Aux États-Unis : Broan-NuTone.com 800-558-1711.

Au Canada : Broan-NuTone.ca 800-567-3855.

ATTENTION

1. Pour ventilation générale uniquement. N'utilisez pas cet appareil pour évacuer des matières ou des vapeurs dangereuses ou explosives.
2. Ce produit peut être installé dans un mur s'il est fi xé à 2,4 m (8 pi) au-dessus du plancher.
3. Pour éviter d'endommager les roulements du moteur, de déséquilibrer les pales ou de les rendre bruyantes, débarrassez l'appareil de la poussière de plâtre, de construction, etc.
4. Veuillez lire l'étiquette de spécifi cations du produit pour obtenir plus de renseignements, notamment sur les exigences.

NETTOYAGE ET ENTRETIEN

Pour un fonctionnement silencieux et effi cace, ainsi qu'une durabilité et une apparence supérieures, abaissez ou enlevez la grille et nettoyez l'intérieur de l'appareil avec un aspirateur muni d'une brosse à épousseter.

Le moteur est lubrifi é en permanence et n'a pas besoin d'être huilé. Si les roulements du moteur sont anormalement bruyants, remplacez l'ensemble de ventilateur (incluant le moteur et la roue à ailettes).

FONCTIONNEMENT

Il est possible de faire fonctionner le ventilateur et l'éclairage séparément. Utilisez une commande murale à deux fonctions.

Ventilateur/Éclairage Série Flex ^MC SEULEMENT: N'utilisez pas une commande de vitesse pour faire fonctionner le ventilateur.

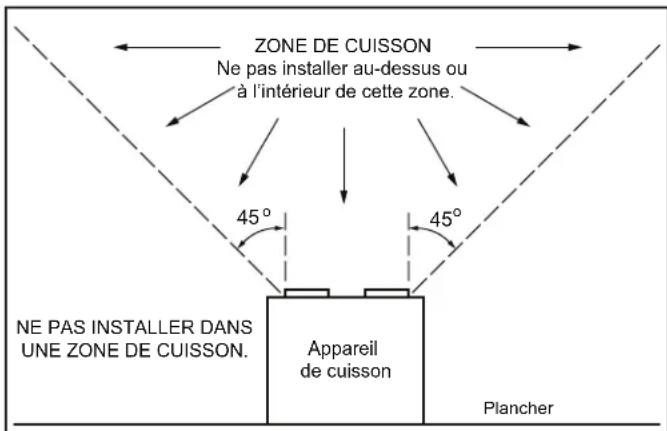

ZONE DE CUISSON Ne pas installer au-dessus ou à l'intérieur de cette zone. 45° 45° NE PAS INSTALLER DANS UNE ZONE DE CUISSON. Appareil de cuisson Plancher

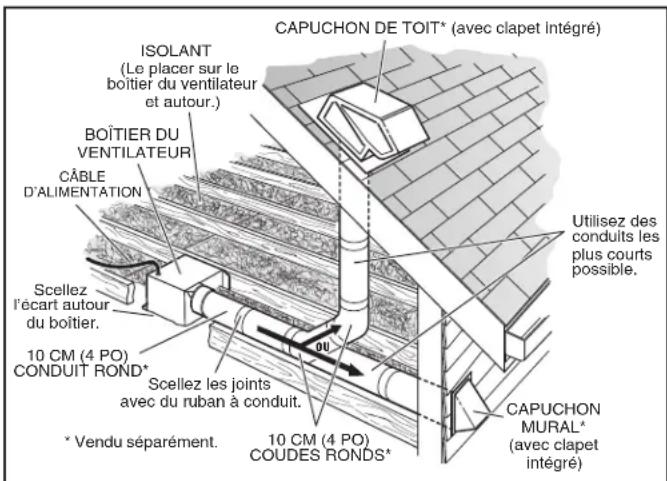

IMPORTANT - Les conduits allant de ce ventilateur jusqu'à l'extérieur de l'habitation ont une grande influence sur le débit d'air, le bruit du ventilateur et sa consommation d'énergie. Pour obtenir le meilleur rendement, utilisez les conduits les plus courts et les plus droits possible et évitez d'utiliser des conduits plus petits que ceux recommandés. L'isolation des conduits peut contribuer à réduire les pertes d'énergie et éviter la prolifération de moisissures. Les ventilateurs installés sur d'anciens conduits pourraient ne pas produire leur débit d'air nominal.

CAPUCHON DE TOIT* (avec clapet intégré) ISOLANT (Le placer sur le boîtier du ventilateur et autour.) BOÎTIER DU VENTILATEUR CÂBLE D'ALIMENTATION Scellez l'écart autour du boîtier. 10 CM (4 PO) CONDUIT ROND* Scellez les joints avec du ruban à conduit. * Vendu séparément. 10 CM (4 PO) COUDES RONDS* Utilisez des conduits les plus courts possible. CAPUCHON MURAL* (avec clapet intégré)

OPTION - Pour installer le boîtier n'importe où entre les solives du plafond : Utilisez l'ensemble de barres de suspension offert en option (vendu séparément chez votre distributeur local ou site Web). Suivez les instructions accompagnant l'ensemble.

TOUS LES TYPES DE POSE

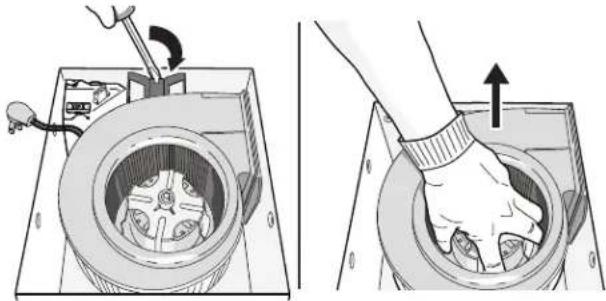

1 Retirez tous les matériaux d'emballage, débranchez le ventilateur et retirez-le de son boîtier.

2 Enlevez le panneau de câblage du boîtier du ventilateur (si déjà installé).

3ains modèles uniquement :

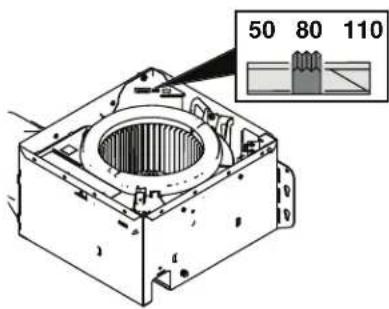

Sélectionnez50, 80ou110pi³/min en fonction des dimensions de la pièce et du débit d'air souhaité.

50 80 110

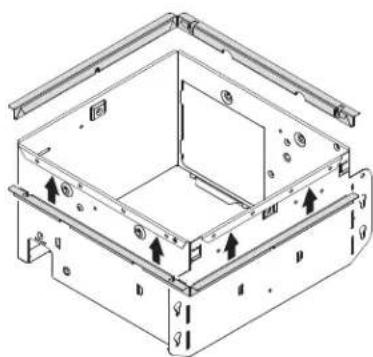

4 Certains modèles uniquement : Il est possible de fi xer une paire de brides sur le boîtier si cela est nécessaire ou souhaité.

Emboîtez les deux pièces de brides sous le bord retourné du boîtier (sur les quatre côtés).

Pour une rénovation - passez à la page 7.

NOUVELLE INSTALLATION

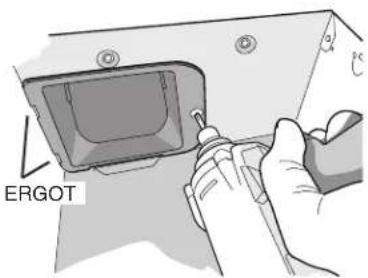

5 Fixez le clapet/raccord de conduit au boîtier du ventilateur.

Poussez le raccord par l'ouverture à partir de l'intérieur du boîtier.

Engagez les ergots et fi xez le tout avec les vis se trouvant dans le sachet de pièces.

ERGOT

6 Fixez le boîtier à la charpente du plafond.

Assurez-vous que le dessous du boîtier affl eure la surface fi nie du plafond.

Pour un emplacement approprié, utilisez le matériau de plafond de 13 mm (1/2 po) : Pliez les ergots du boîtier (sur l'extérieur du boîtier) pour qu'ils s'ajustent contre le bas de la solive.

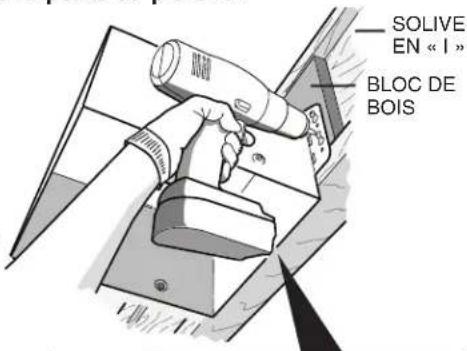

Fixez le boîtier avec des brides de montage à l'aide des fi xations appropriées. Si vous fi xez le boîtier à une solive en « I », utilisez un bloc de bois comme illustré.

SOLVE EN « I » BLOC DE BOIS

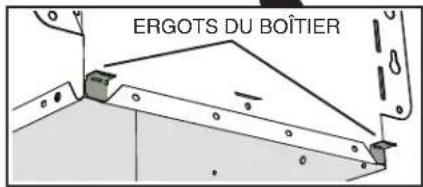

ERGOTS DU BOÎTIER

Raccordez un conduit rond de 10 cm (4 po).

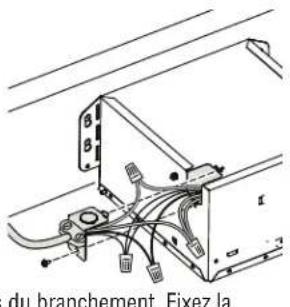

Raccordez le câble d'alimentation à la plaque de câblage (du sachet de pièces) à l'aide du connecteur homologué UL. Raccordez le câblage de la maison à celui du ventilateur. Reportez-vous au schéma de câblage pour les détails plaque de câblage sur le de la vis (du sachet de câblage et fi xez-le a sachet de pièces.

du branchement. Fixez la

Finissez la surface du plafond. Continuez ensuite avec l'étape 10.

INSTALLATION DE RÉNOVATION

Enlevez l'ancien ventilateur et préparez le plafond.

Agrandissez l'ouverture (si nécessaire) à 24,8 cm (9 ^3/4 po) (parallèle aux solives) par 26,7 cm (10 ^1/2 po) (perpendiculaire aux solives). (Certains modèles comportent un gabarit de découpe sur le côté du carton ou sur l'emba

Pliez les brides de montage à plat contre le boîtier.

Les boîtiers de ventilateurs existants sont généralement fi xés sur la structure :

• par des vis, des clous ou des agrafes, qui doivent être enlevés.
- par des supports ou des rails qui sont fixés aux solives et qui doivent être enlevés avec le boîtier.

Il peut être nécessaire d'utiliser un levier pour enlever l'ancien boîtier. Laissez les conduits et le câblage électrique en place.

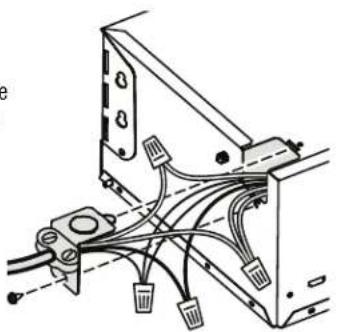

Branchez les fi Is.

Raccordez le câble d'alimentation à la plaque de câblage (du sachet de pièces) à l'aide du connecteur homologué UL. Raccordez le câblage de la maison à celui du ventilateur. Reportez-vous au schéma de câblage pour les détails du branchement. Fixez la plaque de câblage sur le boîtier du ventilateur à l'aide de la vis (du sachet de pièces). Reposez le panneau de câblage et fi xez-le avec les vis se trouvant dans le sachet de pièces.

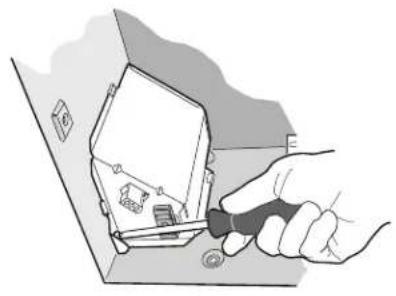

Fixez le boîtier à la charpente du plafond.

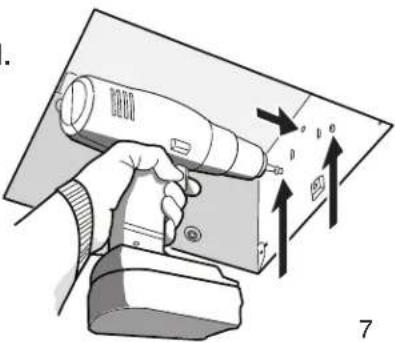

Fixez le boîtier sur la charpente du plafond à l'aide des fi xations appropriées aux endroits indiqués.

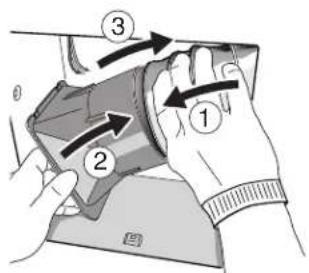

① Tirez le conduit existant par la sortie et ② fi xez-le au raccord avec du ruban à conduit. ③ Repoussez le raccord/conduit par l'ouverture. Engagez les ergots et ④ fi xez le tout avec les vis se trouvant dans le sachet de pièces.

Continuez avec l'étape 10.

TOUS LES TYPES DE POSE

10

Installez le ventilateur.

Réinstallez le ventilateur enlevé à l'étape 1. Fixez le ventilateur à l'aide de 2 vis du sachet de pièces. Branchez le ventilateur dans la prise noire.

Ventilateur/Éclairage Série Flex ^MC SEULEMENT: Branchez la fi che à 5 fi ls dans le module du contrôleur.

Ventilateur/ Éclairage Régier Éclairage

Serie Flex™ SEULEMENT

11

Installez la grille.

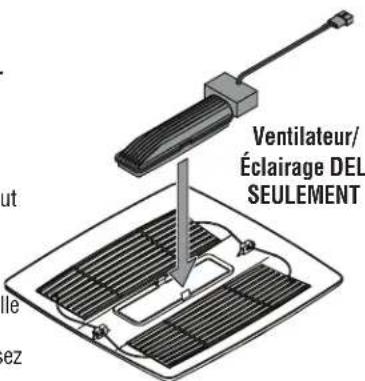

Ventilateur/Éclairage DEL

SEULEMENT : Emboîtez le module d'éclairage dans l'intérieur de la grille. Remarque : Sur certains modèles, le module DEL peut déjà être installé.

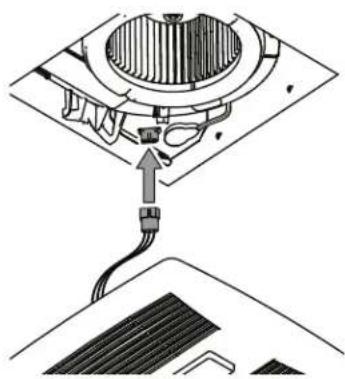

Branchez le module d'éclairage. Pincez les ressorts de la grille et introduisez-les dans les fentes du ventilateur. Poussez la grille contre le plafond.

Ventilateur/ Éclairage DEL SEULEMENT

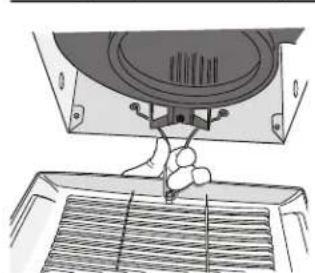

Pour les modèles 791LEDM et 791LEDNTM :

Branchez l'éclairage ①, puis le module d'alimentation DEL ②.

La grille peut avoir une apparence différente selon le modèle.

Si le ressort de la grille se déloge de celle-ci, remettez-le en place comme indiqué.

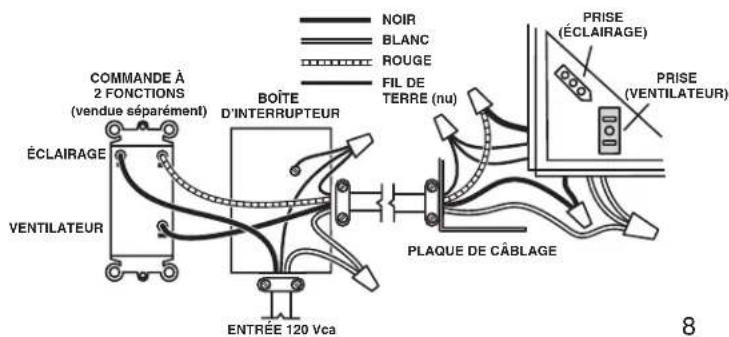

DIAGRAMME DE CÂBLAGE

COMMANDÉ À 2 FONCTIONS (vendue séparément) ÉCLAIRAGE VENTILATEUR BOÎTE D'INTERRUPTEUR ENTRÉE 120 Vca NOIR BLANC ROUGE FIL DE TERRE (nu) PLAQUE DE CÂBLAGE PRISE (ÉCLAIRAGE) PRISE (VENTILATEUR) 8
