Caractéristiques techniques	Ventilateur de salle de bain NuTone Flex AEN50, débit d'air de 50 CFM, niveau sonore de 0.7 Sones, moteur à courant continu.
Utilisation	Conçu pour une utilisation dans les salles de bain, aide à réduire l'humidité et les odeurs.
Maintenance et réparation	Nettoyage régulier du filtre recommandé, vérification annuelle du moteur et des composants électriques.
Sécurité	Certifié UL pour la sécurité électrique, installation recommandée par un professionnel pour éviter les risques.
Informations générales	Installation en plafond, compatible avec des conduits de 4 pouces, garantie limitée de 1 an.

FOIRE AUX QUESTIONS - Flex AEN50 NuTone

Comment installer le ventilateur NuTone Flex AEN50 ?

Pour installer le ventilateur NuTone Flex AEN50, suivez les instructions fournies dans le manuel d'installation. Assurez-vous de couper l'alimentation électrique avant de commencer l'installation. Fixez le ventilateur au plafond en utilisant les supports fournis et connectez les fils selon le schéma électrique.

Quels sont les niveaux de bruit du ventilateur NuTone Flex AEN50 ?

Le NuTone Flex AEN50 est conçu pour fonctionner à un niveau de bruit de 1,5 sones, ce qui le rend très silencieux et adapté à une utilisation dans des espaces comme les salles de bains.

Comment nettoyer le ventilateur NuTone Flex AEN50 ?

Pour nettoyer le ventilateur, éteignez l'alimentation et retirez le couvercle. Utilisez un chiffon doux et humide pour essuyer les pales et le boîtier. Assurez-vous de ne pas utiliser de produits chimiques agressifs.

Le ventilateur NuTone Flex AEN50 peut-il être utilisé dans une salle de bain ?

Oui, le NuTone Flex AEN50 est conçu pour une utilisation dans les salles de bains et peut être installé dans des zones humides, conformément aux spécifications de sécurité.

Que faire si le ventilateur ne fonctionne pas ?

Vérifiez d'abord si l'alimentation électrique est bien connectée et si le disjoncteur n'a pas sauté. Si le problème persiste, consultez le manuel pour des solutions de dépannage ou contactez le service clientèle.

Quelle est la capacité d'extraction d'air du ventilateur NuTone Flex AEN50 ?

Le ventilateur NuTone Flex AEN50 a une capacité d'extraction d'air de 50 pieds cubes par minute (CFM), ce qui le rend efficace pour des espaces jusqu'à 10 m².

Le ventilateur NuTone Flex AEN50 a-t-il un éclairage intégré ?

Non, le NuTone Flex AEN50 ne possède pas d'éclairage intégré. Il est conçu uniquement comme un ventilateur d'extraction.

Quel type de filtre dois-je utiliser avec le NuTone Flex AEN50 ?

Le NuTone Flex AEN50 n'utilise pas de filtre remplaçable, mais il est recommandé de nettoyer régulièrement le ventilateur pour maintenir son efficacité.

Quelle est la garantie du ventilateur NuTone Flex AEN50 ?

Le NuTone Flex AEN50 est généralement couvert par une garantie limitée de 1 an contre les défauts de fabrication. Vérifiez les conditions spécifiques dans le manuel.

MODE D'EMPLOI Flex AEN50 NuTone

Ventilateur Série Roomside / Flex ^MC LISEZ CES DIRECTIVES ET CONSERVEZ-LES

AVERTISSEMENT

OBSERVEZ LES DIRECTIVES CI-DESSOUS AFIN DE RÉDUIRE LES RISQUES D'INCENDIE, DE CHOC ÉLECTRIQUE OU DE BLESSURES CORPORELLES :

1. N'utilisez cet appareil que de la manière prévue par le fabricant. Si vous avez des questions, communiquez avec le fabricant à l'adresse ou au numéro de téléphone indiqués dans la garantie.
2. Avant de procéder à l'entretien ou au nettoyage de l'appareil, coupez l'alimentation du panneau électrique et verrouillez l'interrupteur principal afi n d'empêcher que le courant ne soit accidentellement rétabli. S'il est impossible de verrouiller l'interrupteur principal, fi xez solidement un message d'avertissement bien visible, par exemple une étiquette, sur le panneau électrique.
3. La pose de l'appareil et les travaux d'électricité doivent être effectués par des personnes qualifiées conformément à la réglementation en vigueur, notamment les normes de la construction ayant trait à la protection contre les incendies.
4. Pour éviter les refoulements, l'apport d'air doit être suffiant pour brûler les gaz produits par les appareils à combustion et les évacuer dans le conduit de fumée (cheminée). Respectez les directives du fabricant de l'appareil de chauffage et les normes de sécurité, notamment celles publiées par la National Fire Protection Association (NFPA), l'American Society for Heating, Refrigeration and Air Conditioning Engineers (ASHRAE) et les codes des autorités locales.
5. Veillez à ne pas endommager le câblage électrique ou d'autres équipements non apparents lors de la découpe ou du perçage du mur ou du plafond.
6. Les ventilateurs canalisés doivent toujours rejeter l'air à l'extérieur.
7. Cet appareil peut être installé au-dessus d'une enceinte de baignoire ou de douche s'il est branché sur un circuit de dérivation protégé par un disjoncteur différentiel de fuite à la terre (installation au plafond seulement).
8. Cet appareil doit être relié à une mise à la terre.

Pour la déclaration de garantie, les pièces de rechange, l'assistance technique ou pour enregistrer votre produit, veuillez visiter notre site Web ou appeler :

Aux États-Unis : Broan-NuTone.com 800-558-1711.

Au Canada : Broan-NuTone.ca 800-567-3855.

ATTENTION

1. Pour ventilation générale uniquement. N'utilisez pas cet appareil pour évacuer des matières ou des vapeurs dangereuses ou explosives.
2. Ce produit peut être installé dans un mur s'il est fi xé à 2,4 m (8 pi) au-dessus du plancher.
3. Pour éviter d'endommager les roulements du moteur, de déséquilibrer les pales ou de les rendre bruyantes, débarrassez l'appareil de la poussière de plâtre, de construction, etc.
4. Veuillez lire l'étiquette de spécifi cations du produit pour obtenir plus de renseignements, notamment sur les exigences.

NETTOYAGE ET ENTRETIEN

Pour un fonctionnement silencieux et effi cace, ainsi qu'une durabilité et une apparence supérieures, abaissez ou enlevez la grille et nettoyez l'intérieur de l'appareil avec un aspirateur muni d'une brosse à épousseter.

Le moteur est lubrifi é en permanence et n'a pas besoin d'être huilé. Si les roulements du moteur sont anormalement bruyants, remplacez l'ensemble de ventilateur (incluant le moteur et la roue à ailettes).

FONCTIONNEMENT

Utilisez un interrupteur marche/arrêt pour faire fonctionner le ventilateur. Consulter le catalogue Broan pour obtenir la ligne d'accessoires/de commandes complète qui vous permettra d'adapter adéquatement ces ventilateurs selon vos besoins.

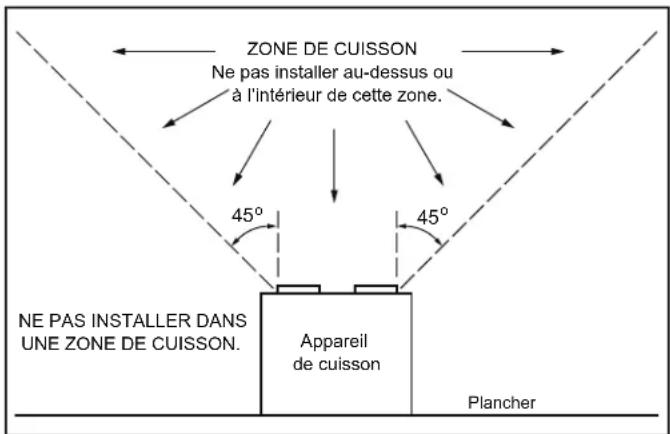

ZONE DE CUISSON Ne pas installer au-dessus ou à l'intérieur de cette zone. 45° 45° NE PAS INSTALLER DANS UNE ZONE DE CUISSON. Appareil de cuisson Plancher

IMPORTANT - Les conduits allant de ce ventilateur jusqu'à l'extérieur de l'habitation ont une grande influence sur le débit d'air, le bruit du ventilateur et sa consommation d'énergie. Pour obtenir le meilleur rendement, utilisez les conduits les plus courts et les plus droits possible et évitez d'utiliser des conduits plus petits que ceux recommandés. L'isolation des conduits peut contribuer à réduire les pertes d'énergie et éviter la prolifération de moisissures. Les ventilateurs installés sur d'anciens conduits pourraient ne pas produire leur débit d'air nominal.

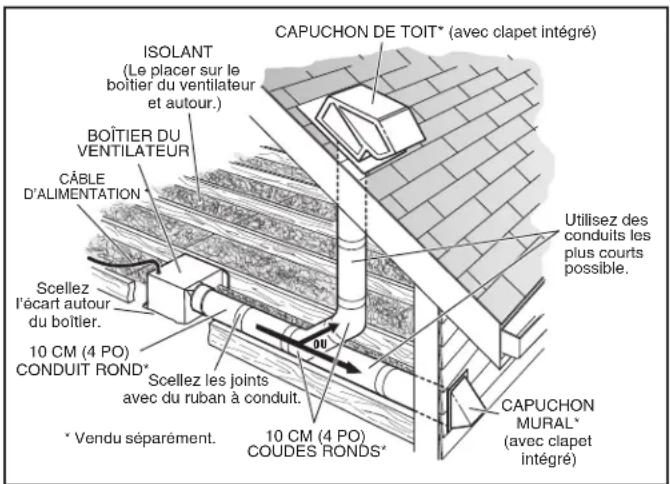

CAPUCHON DE TOIT* (avec clapet intégré) ISOLANT (Le placer sur le boîtier du ventilateur et autour.) BOÎTIER DU VENTILATEUR CÂBLE D'ALIMENTATION Scellez l'écart autour du boîtier. 10 CM (4 PO) CONDUIT ROND* Scellez les joints avec du ruban à conduit. * Vendu séparément. 10 CM (4 PO) COUDES RONDS* Utilisez des conduits les plus courts possible. CAPUCHON MURAL* (avec clapet intégré)

OPTION - Pour installer le boîtier n'importe où entre les solives du plafond : Utilisez l'ensemble de barres de suspension offert en option (vendu séparément chez votre distributeur local ou site Web). Suivez les instructions accompagnant l'ensemble.

TOUS LES TYPES DE POSE

1

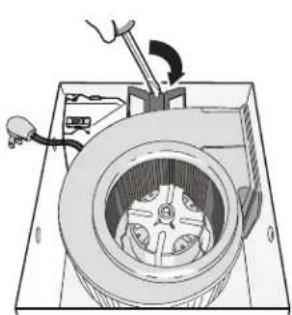

Retirez tous les matériaux d'emballage, débranchez le ventilateur et retirez-le de son boîtier.

Enlevez le panneau de câblage du boîtier du ventilateur (si déjà installé).

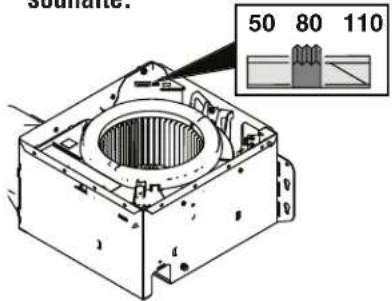

3 Certains modèles uniquement : Sélectionnez 50, 80 ou 110 CFM en fonction des dimensions de la pièce et du débit d'air souhaité.

50 80 110

4

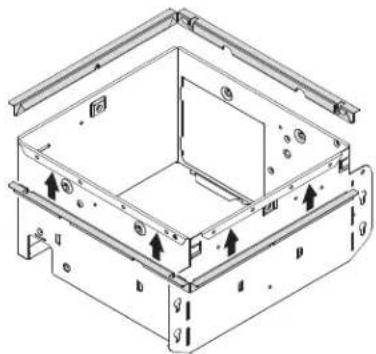

Certains modèles uniquement : Il est possible de fi xer une paire de brides sur le boîtier si cela est nécessaire ou souhaité.

Emboîtez les deux pièces de brides sous le bord retourné du boîtier (sur les quatre côtés).

Pour une rénovation - passez à la page 7.

NOUVELLE INSTALLATION

5

Fixez le clapet/raccord de conduit au boîtier du ventilateur.

Poussez le raccord par l'ouverture à partir de l'intérieur du boîtier.

Engagez les ergots et fi xez le tout avec les vis se trouvant dans le sachet de pièces.

ERGOTS

ARGOTS

6

Fixez le boîtier à la charpente du plafond.

Assurez-vous que le dessous du boîtier affl eure la surface fi nie du plafond.

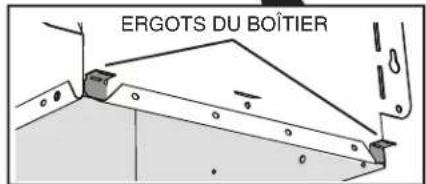

Pour un emplacement approprié, utilisez le matériau de plafond de 13 mm (1/2 po) : Pliez les ergots du boîtier (sur l'extérieur du boîtier) pour qu'ils s'ajustent contre le bas de la solive.

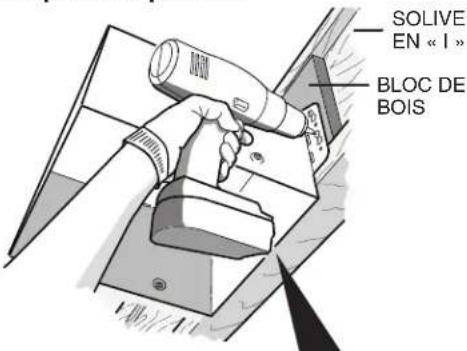

Fixez le boîtier avec des brides de montage à l'aide des fi xations appropriées. Si vous fi xez le boîtier à une solive en « I », utilisez un bloc de bois comme illustré.

SOLVE EN « I » BLOC DE BOIS

ERGOTS DU BOÎTIER

7

Connectez un conduit rond de 10 cm (4 po).

Un raccord de 4 à 6 po rond (10 à 15 cm) est fourni avec certains modèles.

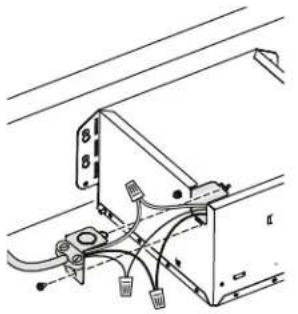

Raccordez le câble d'alimentation à la plaque de câblage (du sachet de pièces) à l'aide du connecteur homologué UL. Raccordez le câblage de la maison à celui du ventilateur. Reportez-vous au schéma de câblage pour les détails du branchement. Fixez la plaque de câblage sur le b'laide de la vis (du sachet le panneau de câblage et ftrouvant dans le sachet de

Finissez la surface du plafond. Continuez ensuite avec l'étape 10.

INSTALLATION DE RÉNOVATION

5

Enlevez l'ancien ventilateur et préparez le plafond.

Agrandissez l'ouverture (si nécessaire) à 24,8 cm (9¾ po) (parallèle aux solives) par 26,7 cm (10½ po) (perpendiculaire aux solives). (Certains modèles comportent un gabarit de découpe sur le côté du carton ou sur l'emb

Pliez les brides de montage à plat contre le boîtier.

Les boîtiers de ventilateurs existants sont généralement fi xés sur la structure :

• par des vis, des clous ou des agrafes, qui doivent être enlevés.

- par des supports ou des rails qui sont fi xés aux solives et qui doivent être enlevés avec le boîtier.

Il peut être nécessaire d'utiliser un levier pour enlever l'ancien boîtier.

Laissez les conduits et le câblage électrique en place.

7

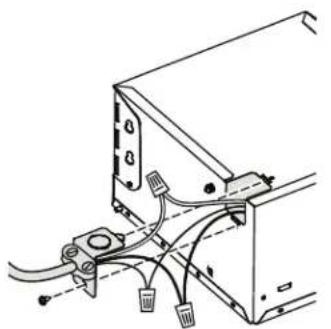

Branchez les fi Is.

Raccordez le câble d'alimentation à la plaque de câblage (du sachet de pièces) à l'aide du connecteur homologué UL. Raccordez le câblage de la maison à celui du ventilateur. Reportez-vous au schéma de câblage pour les détails du branchement. Fixez la plaque de câblage sur le boîtier du ventilateur à l'aide de la vis (du sachet de pièces). Reposez le panneau de câblage et fi xez-le avec les vis se trouvant dans le sachet de pièces.

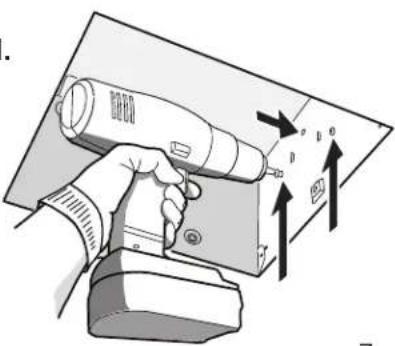

Fixez le boîtier à la charpente du plafond.

Fixez le boîtier sur la charpente du plafond à l'aide des fi xations appropriées aux endroits indiqués.

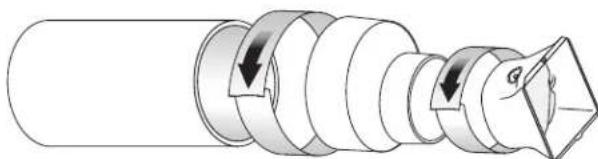

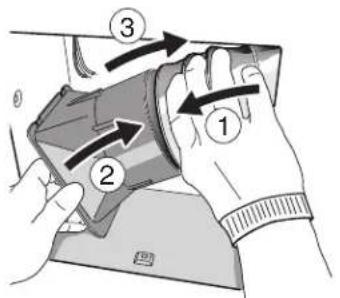

①Tirez le conduit existant par la sortie et ②fi xez-le au raccord avec du ruban à conduit. ③Repoussez le raccord/conduit par l'ouverture. Engagez les ergots et ④fi xez le tout avec les vis se trouvant dans le sachet de pièces.

Continuez avec l'étape 10.

TOUS LES TYPES DE POSE

10

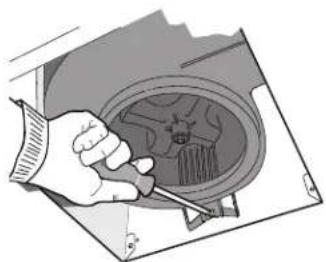

Installez le ventilateur.

Réinstallez le ventilateur enlevé à l'étape 1. Fixez le ventilateur à l'aide de 2 vis du sachet de pièces. Branchez le ventilateur dans la prise noire.

Ventilateur Série Flex ^MC SEULEMENT : Branchez la fi che à 5 fi ls dans le module du contrôleur.

Ventilateur Série Flex ^MC SEULEMENT

11

Installez la grille.

Pincez les ressorts de la grille et introduisez-les dans les fentes du ventilateur. Poussez la grille contre le plafond.

Si le ressort de la grille se déloge de celle-ci, remettez-le en place comme indiqué.

La grille peut avoir une apparence différente selon le modèle.

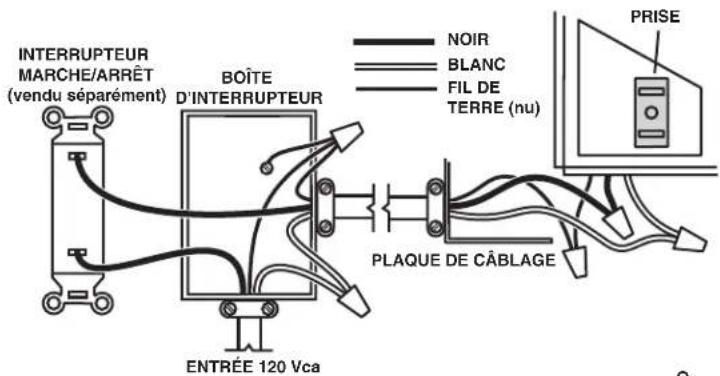

DIAGRAMME DE CÂBLAGE

INTERRUPTEUR MARCHE/ARRÊT (vendu séparément) BOÎTE D'INTERRUPTEUR ENTRÉE 120 Vca NOIR BLANC FIL DE TERRE (nu) PLAQUE DE CÂBLAGE PRISE

1103134C
