Caractéristiques	Détails
Type de produit	Hotte de cuisine
Dimensions	36 pouces (91,4 cm) de large
Débit d'air	350 CFM (pieds cubes par minute)
Éclairage	Éclairage LED intégré
Filtres	Filtres en aluminium lavables au lave-vaisselle
Niveaux de vitesse	3 vitesses de ventilation
Installation	Installation murale
Matériau	Acier inoxydable
Consommation énergétique	Économie d'énergie avec moteur à faible consommation
Maintenance	Filtres à nettoyer régulièrement, entretien de la surface en acier inoxydable
Sécurité	Protection contre la surchauffe
Garantie	Garantie limitée du fabricant
Accessoires inclus	Vis et matériel de montage

FOIRE AUX QUESTIONS - F403611 BROAN

Comment installer la hotte BROAN F403611 ?

Pour installer la hotte BROAN F403611, commencez par retirer le couvercle et débrancher l'alimentation électrique. Fixez la hotte au mur en utilisant les vis fournies, puis rebranchez l'alimentation et remettez le couvercle en place.

Pourquoi ma hotte ne s'allume-t-elle pas ?

Vérifiez d'abord si la hotte est bien branchée à une prise électrique. Assurez-vous que le disjoncteur n'a pas sauté. Si tout semble en ordre, il se peut que l'interrupteur soit défectueux.

Comment nettoyer les filtres de la hotte ?

Les filtres de la hotte BROAN F403611 peuvent être nettoyés en les retirant et en les plongeant dans de l'eau chaude savonneuse. Après le nettoyage, rincez-les à l'eau claire et laissez-les sécher complètement avant de les remettre en place.

Quel type d'ampoule dois-je utiliser pour la hotte ?

Utilisez des ampoules de type 2,5 W à 4 W, de préférence des ampoules LED pour une meilleure efficacité énergétique.

Comment augmenter la puissance d'aspiration de ma hotte ?

Assurez-vous que les filtres sont propres et que le conduit d'évacuation n'est pas obstrué. Si cela ne suffit pas, vérifiez si la hotte est correctement installée et si elle est adaptée à la taille de votre cuisine.

Quel niveau de bruit dois-je attendre de ma hotte ?

La hotte BROAN F403611 fonctionne à un niveau sonore compris entre 54 et 65 dB, selon le réglage de la vitesse. Ce niveau est comparable à celui d'une conversation normale.

La hotte dégage une odeur de brûlé, que faire ?

Cela peut se produire lors de la première utilisation. Laissez la hotte fonctionner pendant un certain temps pour que l'odeur disparaisse. Si l'odeur persiste, vérifiez si des résidus de fabrication sont présents et nettoyez l'appareil.

Comment résoudre un problème de faible aspiration ?

Vérifiez que les filtres sont propres et que le conduit d'évacuation n'est pas obstrué. Assurez-vous également que la hotte est installée à la bonne hauteur au-dessus de la cuisinière.

MODE D'EMPLOI F403611 BROAN

• N'utilisez cet appareil que de la façon prévue par le manufacturier. Si vous avez des questions, contactez le manufacturier à l'adresse ou au numéro de téléphone indiqués dans la garantie.
• Avant de réparer ou de nettoyer l'appareil, couper l'alimentation électrique en verrouillant le panneau de distribution afin d'éviter sa remise en marche accidentelle. Si le panneau de distribution ne peut être verrouillé, y fixer un avertissement en évidence, telle qu'une étiquette de couleur vive.
• Les travaux d'installation et de raccordement électrique doivent être effectués par une personne qualifiée, conformément aux codes et aux standards de construction, incluant ceux concernant la protection contre les incendies.
• Une quantité d'air adéquate est requise afin d'assurer une bonne combustion et l'évacuation des gaz par la cheminée dans le cas des équipements alimentés au gaz afin de prévenir les retours de cheminée. Conformez-vous aux instructions et aux standards de sécurité des manufacturiers d'équipement de chauffage, tel qu'ils sont publiés par la National Fire Protection Association (NFPA) et l'American Society for Heating, Refrigeration and Air Conditioning Engineers (ASHRAE) ainsi que les responsables des codes locaux.
• Veillez à ne pas endommager le câblage électrique ou d'autres équipements non apparents lors de la découpe ou du perçage du mur ou du plafond.
• Les ventilateurs avec conduils doivent loujours évacuer l'air à l'extérieur.
• Ne pas utiliser cet appareil avec une commande de vitesse à semi-conducteur additionnelle.
• Afin de réduire les risques d'incendie, n'utilisez que des conduits de métal.
  • Cet appareil doit être mis à la terre.
• Si désire, ce produit peut être installé avec l'ensemble de cordon d'alimentation homologué par UL spécialement conçu pour ce produit, en suivant les directives incluses avec le cordon.
• Lorsqu'une réglementation est en vigueur et qu'elle comporte des exigences d'installation et/ou de certification plus restrictives, desdites exigences prévalent sur celles de ce document et l'installateur entend s'y conformer à ses frais.

AFIN DE REDUIRE LES RISQUES DE FEU DE CUISINIERE : a) Ne jamais laisser les appareils de cuisson sans surveillance lorsqu'ils sont réglés à feu vit. Les débordements engendrent de la fumée et des déversements graisseux pouvant s'enflammer. Chauffez l'huile lentement, à feu doux ou moyen.
b) Mettez toujours la hotte en marche lorsque vous cuisinez à feu vlf ou que vous cuisinez des mets flambés (par ex. : crêpes Suzette, cerises jubilé, steaks au poivre flambés).
c) Nelloyez régulièrement l'hélice du ventilateur. Ne laissez pas la graisse s'accumuler sur le ventilateur, le filtre ou les conduits d'évacuation. d) Utilisez le bon format de casserole. Servez-vous toujours de casseroles et d'avetuelles appropriés à la dimension de la surface chauffe
et d'ustensiles appropriés à la dimension de la surface chauffante AFIN DE RÉDUIRE TOUT RISQUE DE BLESSURES LORS D'UN FEU DE CUISINIÈRE. SUIVEZ CES DIRECTIVES ^a :
1. ÉTOUFFEZ LES FLAMMES avec un couvercle hermétique, une tôle à biscuits ou un plateau métallique et ensuite, étaignez le brûleur. PRENEZ SOIN D'ÉVITER LES BRULURES. SI LES FLAMMES NE S'ÉTEIGNENT PAS IMMÉDIATEMENT, ÉVACUEZ LES LIEUX ET APPELEZ LES POMPIERS.
2. NE PRENEZ JAMAIS UNE CASSEROLE EN FLAMMES DANS VOS MAINS. Vous pourriez vous brûler.
3. N'UTILISEZ PAS D'EAU, incluant un linge à vaisselle ou une serviette mouillée, cela pourrait occasionner une violente explosion de vapeur. 4. N'utilisez un extincteur QUE DANS LE CAS OU :
A. Vous possèdez un extincteur de classe ABC et vous en connaissez le fonctionnement.
B. Le feu est petit et limité à l'endroit où il a débuté. C. Les pompiers ont été avisés. D. Vous pouvez combattre l'incendie en ayant accès à une sortie. * Tirées du Kitchen Fire Safety Tips publié par la NFPA.

• Pour une utilisation à l'intérieur seulement.
• Pour usage domestique seulement. Ne pas utiliser pour évacuer des vapeurs ou des malières dangereuses ou explosives.
• Le moteur de votre hotte possède une protection thermique qui ételndra automatiquement le moteur s'il surchauffe. Le moteur redémarrera automatiquement une fois refroidi. Si le moteur continue à arrêter et à redémarrer, faites-le vérifier.
• Pour une meilleure évacuation des odeurs de cuisson, le bas de votre hotte devrait être situé À UN MINIMUM de 18 po pour un four électrique ou 26 po pour un four à gaz et à un maximum recommandé de 30 po au-dessus de la surface de cuisson (à la discrétion de l'installateur).
• Toujours suivre les recommandations du manufacturier de l'appareil de cuisson concernant les exigences de cet appareil en matière de ventilation.
• Afin de réduire les risques d'incendie et évacuer l'air adéquatement, assurez-vous que les conduits évacuent l'air à l'extérieur. Ne pas évacuer l'air dans des espaces restreints comme l'intérieur des murs ou plafond ou dans le grenier, faux plafond ou garage.
• Il est recommandé de porter des lunettes et des gants de sécurité lors de l'installation, de l'entretien ou de la réparation de cet appareil.
• Veuillez consulter l'autocollant apposé à l'intérieur de la hotte pour plus d'information ou autres exigences.
• Utiliser des outils appropriés lors de l'installation.

Pour obtenir l'énoncé de garantie, la liste de pièces de remplacement, ainsi que les instructions détaillées, inscrire votre no. de modèle sur notre site Internet. Pour obtenir une copie papier des instructions détaillées, appelez-nous.

Aux États-Unis Au Canada

Cales de bois (2) et vis à bois (4)
Serre-fils de 1/2 po de diamètre
Volet BP87Q (conduits de 7 po ronds)

NOTE : Une distance supérieure à 30 po dermeure à la discrétion de l'installateur et de l'utilisateur.

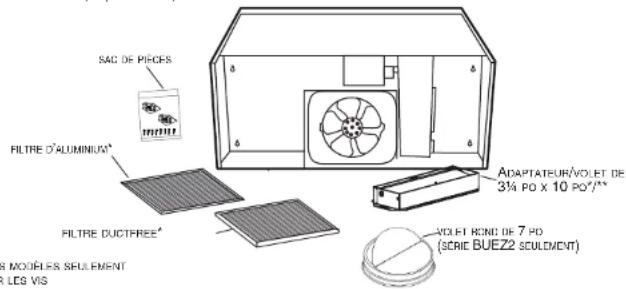

2 VÉRIFIER LE CONTENU DE LA BOÎTE

PLAQUE CONDUIT ROND 7 PO (SÉRIE F40000 SEULEMENT)** (NON MONTRE)

3 PRÉPARER LA HOTTE

Enlever le panneau d'accès électrique.

② INSTALLATION SANS CONDUIT SEULEMENT

Enlever la plaque pour dégager les fentes sur la partie avant de la hotte.

Enlever l'ouverture préamorcée de la sortie électrique sur le dessus ou à l'arrière de la hotte.

Enlever l'ouverture préamorcée appropriée pour le conduit.

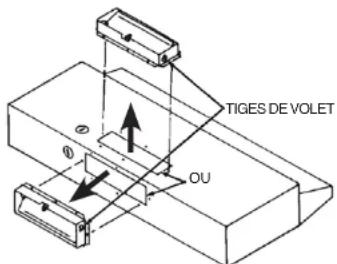

Installer le volet/connecteur de conduit sur l'ouverture à l'aide des tiges de volet, tel qu'illustré ci-dessus.

4 EFFECTUER LES DÉCOUPES REQUISES

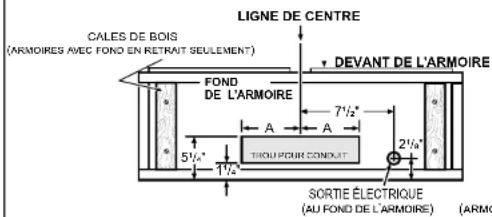

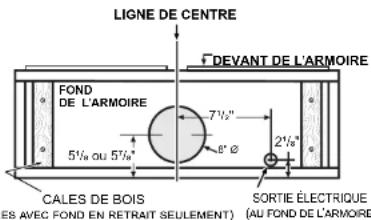

Utiliser le schéma adéquat ci-dessous pour l'emplacement du conduit et la découpe pour la sortie électrique dans l'armoire ou dans le mur. Dans le cas d'une installation sans conduit, NE PAS découper d'accès pour le conduit, seulement effectuer une découpe pour la sortie électrique.

Pour l'adaptateur/volet de 3¼ po x 10 po, A = 5¼ po

ÉVACUATION HORIZONTALE

Pour l'adaptateur/volet de 3½ po x 10 po, A = 5½ po

CALES DE BOIS (ARMOIRES AVEC FOND EN RETRAIT SEULEMENT)

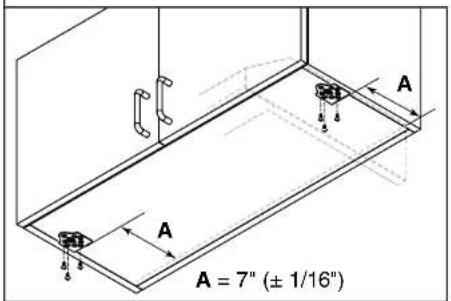

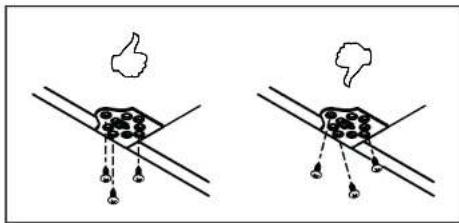

INSTALLER LES SUPPORTS DE MONTAGE OPTIONNELS TEMPORAIRES EZ1 (FOURNIS AVEC LES MODÈLES BUEZ)

Le système d'installation EZ1 comprend 2 supports (inclus dans le sac de pièces). Utiliser ces supports pour tenir TEMPORAIREMENT la hotte à l'armoire durant l'installation. Si non utilise, aller à l'étape 5.

Faire passer le câble d'alimentation domestique du panneau de distribution vers l'emplacement de la hotte. Faire passer le câble d'alimentation domestique dans la hotte par le serre-fils préalablement installé à l'étape 3.

AVEC SUPPORTS EZ1

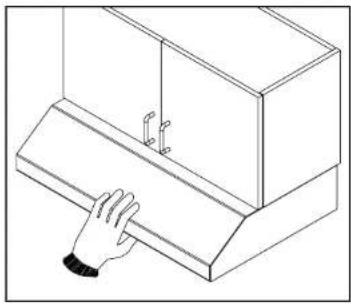

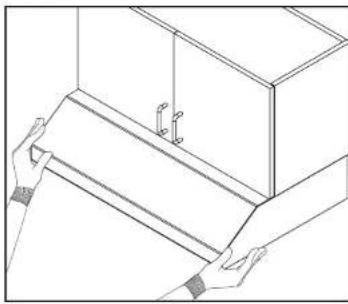

SANS SUPPORTS EZ1

Tenir la hotte sur les supports à l'aide des 2 TROUS AVANT encastrés. Faire glisser la hotte vers le mur jusqu'à Deux installateurs sont recommandés à cause du poids de la hotte, ce que la hotte soit complètement engagée.

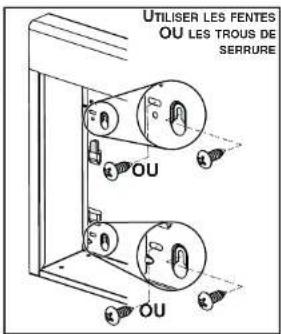

TOUT EN TENANT LA HOTTE, fixer la hotte à l'armoire à l'aide de 4 vis à bois à tête ronde (Incluses dans le sac de pièces). Utiliser 2 vis par côté.

Connector le câble d'alimentation électrique à la hotte comme suit : NOIR avec NOIR, BLANC avec BLANC et VERT ou fil dénudé à la vis VERTE de mise à la terre.

Remettre en place le couvercle des fils.

7 INSTALLER L'AMPOULE

Installer une ampoule DEL (non incluse). Elle doit être de type A19, à culot E26, 75 watts maximum. Si une ampoule incandescente est utilisée (75 watts maximum), le diffuseur (no pièce S99110437) doit être utilise.

8 FONCTIONNEMENT

Hottes avec interrupteurs à bascule :

Le ventilateur et l'éclairage sont tous deux contrôlés par un interrupteur à bascule. L'interrupteur d'éclairage a 2 positions : MARCHE et ARRET, et celui du ventilateur en a 3: HAUTE, BASSE et ARRET (ARRET étant la position médiane).

Hottes avec boutons de commande :

Le bouton de droite contrôle l'éclairage et celui de gauche le ventilateur. Tournez le bouton de l'éclairage dans le SENS DES AIGUILLES D'UNE MONTRE pour allumer la lumière à HAUTE intensité. Continuez à tourner le bouton dans le même sens pour baisser l'intensité. Tournez le bouton complètement dans le SENS CONTRAIRE DES AIGUILLES D'UNE MONTRE pour éteindre l'éclairage. Tournez le bouton du ventilateur dans le SENS DES AIGUILLES D'UNE MONTRE pour activer le ventilateur en HAUTE vitesse. Continuez à tourner le bouton dans le même sens abaisse la vitesse du ventilateur. Tournez le bouton complètement dans le SENS CONTRAIRE DES AIGUILLES D'UNE MONTRE (plus loin que la HAUTE vitesse) pour arrêter le ventilateur.

9 NETTOYAGE ET ENTRETIEN

• Le filtre à graisses doit être nettoyé fréquemment. Utiliser une solution d'eau chaude et de détergent. L'avable au lave-vaisselle.
• Pour retirer le filtre, tourner la clip du filtre de côté. Réinstaller le filtre en tournant la clip de côté et en plaçant le filtre d'aluminium sur les embosses au dos de la chambre du ventilateur. Tourner la clip de filtre de façon à ce que la partie basse de la clip retienne fermement le filtre en place. S'assurer que les flèches de la clip de filtre pointent vers l'avant et l'arrière de la hotte.
• L'hélice doit être nettoyée fréquemment. Utiliser un chiffon propre imbibé d'une solution d'eau chaude et de détergent.

FILTRE DUCTFREE (CERTAINS MODELES SEULEMENT)

• Pour retirer le filtre, tourner la clip du filtre de côté. Le filtre Ductfree n'est pas lavable; en conditions d'utilisation normales, il peut durer jusqu'à 6 mois. Remplacer le filtre lorsque son côté coloré devient notablement sale ou décoloré. Lors de l'installation du nouveau filtre, le placer sur les embosses au dos de la chambre du ventilateur. Tourner la clip de filtre de façon à ce que la partie haute de la clip rotione formerment le filtre en place. SASSURER QUE LE CÔTE COLORE DU FILTRE SE TROUVE FACE AU VENTILATEUR. S'assurer que les flèches de la clip de filtre pointent vers l'avant et l'arrière de la hotte.

Pour connaître les lignes directrices de l'ADA (Americans with Disabilities Act) concernant l'installation, veuillez entrer votre numéro de modèle dans notre site Internet.
