Caractéristiques techniques	Ventilateur de salle de bain, débit d'air de 110 CFM, niveau sonore de 1,5 Sones, moteur à courant continu.
Dimensions	Dimensions du produit : 10 x 10 x 7 pouces.
Installation	Installation en plafond, nécessite un accès au plafond pour le montage.
Utilisation	Conçu pour éliminer l'humidité et les odeurs dans les salles de bain.
Maintenance	Nettoyage régulier des grilles et filtres recommandés pour un fonctionnement optimal.
Sécurité	Certifié UL pour une utilisation dans des environnements humides.
Garantie	Garantie limitée de 1 an sur les pièces.
Informations générales	Compatible avec les systèmes de ventilation standard, faible consommation d'énergie.

FOIRE AUX QUESTIONS - 511N BROAN

Comment installer le ventilateur BROAN 511N ?

Pour installer le ventilateur BROAN 511N, suivez les instructions fournies dans le manuel d'utilisation. Assurez-vous de couper l'alimentation électrique avant de commencer l'installation. Fixez le ventilateur au plafond ou au mur selon vos besoins, en utilisant les vis et les supports fournis.

Le ventilateur BROAN 511N fait un bruit excessif, que faire ?

Si votre ventilateur BROAN 511N fait du bruit, vérifiez d'abord s'il est correctement installé et si les vis sont bien serrées. Assurez-vous également qu'il n'y a pas d'objets obstruant le ventilateur. Si le problème persiste, contactez le service client pour une assistance supplémentaire.

Quel est le débit d'air du ventilateur BROAN 511N ?

Le ventilateur BROAN 511N a un débit d'air d'environ 100 m³/h, ce qui le rend efficace pour ventiler des espaces de petite à moyenne taille.

Comment nettoyer le ventilateur BROAN 511N ?

Pour nettoyer le ventilateur, débranchez-le d'abord. Ensuite, retirez le couvercle et nettoyez-le avec un chiffon humide. Évitez d'utiliser des produits chimiques agressifs. Nettoyez également les pales du ventilateur pour assurer un fonctionnement optimal.

Le ventilateur BROAN 511N peut-il être utilisé dans une salle de bain ?

Oui, le ventilateur BROAN 511N peut être utilisé dans des environnements humides comme une salle de bain. Assurez-vous qu'il est installé conformément aux codes électriques locaux pour une utilisation sécurisée dans ces conditions.

Quel type d'entretien régulier nécessite le ventilateur BROAN 511N ?

Le ventilateur BROAN 511N nécessite un entretien régulier, notamment le nettoyage des pales et du couvercle pour éviter l'accumulation de poussière. Il est également recommandé de vérifier les fixations et de s'assurer que le moteur fonctionne correctement.

Que faire si le ventilateur ne s'allume pas ?

Si le ventilateur BROAN 511N ne s'allume pas, vérifiez d'abord si l'alimentation électrique est coupée. Assurez-vous que le ventilateur est correctement branché et que le disjoncteur n'a pas sauté. Si le problème persiste, il peut être nécessaire de contacter un électricien.

Le ventilateur BROAN 511N est-il économe en énergie ?

Oui, le ventilateur BROAN 511N est conçu pour être économe en énergie, offrant une bonne performance tout en minimisant la consommation électrique.

MODE D'EMPLOI 511N BROAN

Model/Modèles 510N & 511N

BROAN®

Broan-NuTone Canada

Mississauga, Ontario

www.broan.ca 877-896-1119

INSTALLATION INSTRUCTIONS / DIRECTIVES POUR L'INSTALLATION

1. All electrical connections must be in accordance with local codes, ordinances, or Canadian Electrical Code. If you are unfamiliar with methods of installing electrical wiring, secure the services of a qualified electrician.
2. To avoid motor bearing damage and/or noisy and unbalanced impellers, keep drywall spray, construction dust, etc. off power unit.
3. Use care when handling motor bracket assembly to prevent damage to blade. Do not set down assembly with weight of motor resting on the blade.

4. Disconnect electrical power supply before installing or servicing fan.

5. L'installation électrique doit être conforme aux ordonances ou codes lacaux ou fédéral. La personne qui n'est pas experte en électricité doit confier ce travail à un électricien compétent.

6. Afin de ne pas endommager les roulements du moteur et (ou) de réduire le bruit, protéger le bloc moteur de tout produit de vaporisation, poussière de construction, etc.
7. Prenez soin en manipulant le support de moteur, pour empêcher des dommages à la lame. N'établissez pas le moteur avec le poids du moteur se reposant sur la lame.

8. Couper le courant au point d'entrée avant d'installer le ventilateur ou de procéder à son entretien.

9. This unit mounts between walls 3 to 5½" thick. Housing can be fastened to walls in several ways. Mounting flanges can be nailed to wall studs through small holes in mounting flanges or fastened to wallboard using hollow wall fasteners. Large sleeve screws also clamp housing halves to walls for secure installation. Housing sleeves should always be tied together with two black sheet metal screws provided in parts bag.
   Before installing fan, determine desired air flow direction. Air flows through fan in the same direction as the speed control knob points (Figure 1).

10. Cet appareil s'installe entre des murs de 3 à 5½" d'épaisseur. Le boîter peut se fixer aux murs de plusieursfacons: on peut clouer les collerettes aux poteaux muraux en utilisant les petits trous percés dans les collerettes ou fixer les collerettes au panneau mural avec des agrafes pour murs creux. De grosses vis à manchon servent aussi à fixer solidement les deux moitiés du boîter aux murs. Les manchons du boîter doivent toujours être fixés les uns aux autres avec les deux vis noires pour métal en feuille incluses dans le sac à pièces détachées.

Avant d'installer le ventilateur, choisir la direction du débit d'air. Le débit d'air du ventilateur suit la direction indiquée par le bouton de commande de vitesse (fig1).

1. Séparer les deux moitiés du ventilateur. Enlever le couvercle de la boîte de câblage.

Enlever la plaque étampée du côté ou du dessous du boîter du moteur (fig. 3).

1. Installer les manchons de fixation. Mesurer l'épaisseur des murs par les trous qui y ont été percés. Si les murs ont 3½" ou moins d'épaisseur, installer les manchons de fixation selon la "position" (fig. 4). Si les murs ont plus de 3½" d'épaisseur, installer les manchons de fixation selon la "position 2" (fig. 4). Les supports de montasge glissent en place.

2. Make electrical connections as shown Figure 6. Ground fan to prepared hole using green ground screw provided. Replace wiring box cover.

1. Glisser le boîter de la grille dans l'ouverture. Vérifier l'ajustage du boîter de la grille et enlever les pièces étampées du boîter afin de l'adapter au câblage électrique (fig. 7).

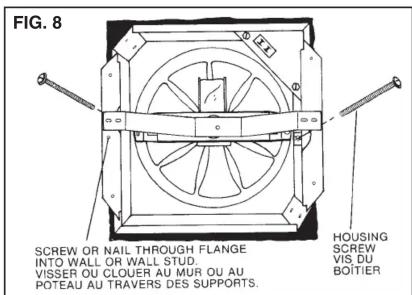

1. Réunir les deux moités du boîter avec les vis longues àmanchon et les fixations à manchon. Fixer les manchons ensemble (fig. 8).

Installer les grilles avec les vis à grille prévues à cet effet. Employer les vis longues pour le boîter de la grille. appuyer sur le bouton de commande de vitesse. Enficher le moteur, alimenter et vérifier le fonctionnement du ventilateur.

USE AND CARE
