670 - Ventilateur BROAN - Notice d'utilisation et mode d'emploi gratuit

Marque	Broan
Modèle	670
Type de produit	Ventilateur de plafond ou mural
Alimentation électrique	120 VCA, 60 Hz
Installation	Conduit rond de 3 po (7,6 cm) ; rejet d'air vers l'extérieur
Utilisation prévue	Ventilation générale uniquement
Hauteur minimale d'installation	1,52 m (5 pi) au-dessus du sol
Protection électrique requise	Disjoncteur de fuite à la terre (GFCI) pour salle de bain
Mise à la terre	Obligatoire
Entretien de la grille	Détergent doux et chiffon doux ; éviter les abrasifs
Entretien du bloc moteur	Aspirateur doux ; ne pas immerger
Lubrification du moteur	Lubrifié à vie, ne pas huiler
Pièces de rechange	Moteur identique et roue de ventilateur
Nettoyage interdit	Tampons abrasifs, laine d'acier, poudre à récurer
Consignes de sécurité	Couper le courant avant entretien ; verrouiller le panneau
Matériaux compatibles	Plafond ou mur fini (épaisseur 1/2 po recommandée)
Normes applicables	NFPA, ASHRAE, codes locaux

FOIRE AUX QUESTIONS - 670 BROAN

Comment installer le ventilateur Broan 670 dans un plafond déjà fini ?

Placez le boîtier contre un montant ou une solive par le dessus du plafond, tracez son contour, découpez l'ouverture, puis fixez le boîtier à ras avec le plafond fini. Utilisez 4 clous pour une installation solide et silencieuse.

Puis-je installer ce ventilateur au-dessus d'une baignoire ou d'une douche ?

Oui, à condition qu'il soit branché sur un circuit protégé par un disjoncteur de fuite à la terre (GFCI) et installé à au moins 1,52 m (5 pi) au-dessus du sol. Ne placez jamais l'interrupteur à portée de la baignoire ou de la douche.

Comment nettoyer la grille du ventilateur ?

Utilisez un détergent doux (ex. liquide vaisselle) et un chiffon doux. N'utilisez jamais de tampons abrasifs, de laine d'acier ou de poudre à récurer.

Comment nettoyer le moteur du ventilateur ?

Débranchez le cordon d'alimentation, retirez la plaque moteur en poussant sur la patte près de la prise, puis passez doucement l'aspirateur sur le moteur et l'intérieur du boîtier. Ne jamais immerger les pièces métalliques ou électriques.

Que faire si le moteur devient plus bruyant que d'habitude ?

Le moteur est lubrifié à vie et ne doit pas être huilé. Si les roulements sont bruyants, remplacez le moteur par un moteur de rechange identique, ainsi que la roue du ventilateur.

Comment brancher l'alimentation électrique ?

Coupez le courant au panneau de distribution. Connectez les fils : noir à noir, blanc à blanc, et vert ou fil nu à la mise à la terre. Utilisez des capuchons de connexion appropriés. Remettez le couvercle de câblage en place.

Quel type de conduit utiliser pour l'évacuation ?

Utilisez un conduit rond de 3 po (7,6 cm). Pour un conduit rigide, placez le joint de soudure vers le haut et scotchez-le. Assurez-vous que le clapet s'ouvre librement.

Le ventilateur peut-il être utilisé pour évacuer des vapeurs dangereuses ?

Non, cet appareil est conçu pour la ventilation générale uniquement. N'utilisez pas pour évacuer des matières ou vapeurs dangereuses ou explosives.

Comment retirer la plaque moteur ?

Repérez l'unique patte près de la prise. Poussez vers le haut près de la patte tout en poussant le côté du boîtier vers l'extérieur, ou insérez un tournevis à lame plate dans la fente du boîtier à côté de la patte et tournez.

Comment remettre en place le clapet s'il se détache ?

Pincez le haut du raccord de conduit vers le bas tout en insérant les tiges du clapet dans ses supports. Le pli horizontal doit être sur la surface extérieure et le clapet doit pouvoir bouger librement.

MODE D'EMPLOI 670 BROAN

1. N'utilisez cet appareil que de la manière prévue par le fabricant. Si vous avez des questions, communiquez avec le fabricant à l'adresse ou au numéro de téléphone indiqués dans la garantie.
2. Avant de procéder à l'entretien ou au nettoyage de l'appareil, coupez l'alimentation du panneau électrique et verrouillez l'interrupteur principal afi n d'empêcher que le courant ne soit rétabli accidentellement. S'il est impossible de verrouiller l'interrupteur principal, fi xez solidement un message d'avertissement bien visible, par exemple une étiquette, sur le panneau électrique.
3. La pose de l'appareil et les travaux d'électricité doivent être effectués par des personnes qualifiées conformément à la réglementation en vigueur, notamment les normes de la construction ayant trait à la protection contre les incendies.
4. Pour éviter les refoulements, l'apport d'air doit être suffisant pour brûler les gaz produits par les appareils à combustion et les évacuer dans le conduit de fumée (cheminée). Respectez les directives du fabricant de l'appareilde chauffage et les normes désécurité, notamment celles publiées par la National Fire Protection Association (NFPA), l'American Society for Heating, Refrigeration and Air Conditioning Engineers (ASHRAE) et les codes des autorités locales.
5. Veillez à ne pas endommager le câblage électrique ou d'autres équipements non apparents lors de la découpe ou du perçage du mur ou du plafond.
6. Les ventilateurs canalisés doivent toujours rejeter l'air à l'extérieur.
7. Cet appareil peut être installé au-dessus d'une enceinte de baignoire ou de douche s'il est branché sur un circuit de dérivation protégé par un disjoncteur de fuite à la terre.
   8 Installer le ventilateur à au moins 5 pi (1,52 m) au-dessus du plancher.
   9 Ne jamais installer un interrupteur à portée d'une baignoire ou d'une douche.
8. Cet appareil doit être relié à une mise à la terre.

INSTALLATION

1. Retirer la plaque moteur du boîtier sur le pli de la plaque tout en tirant vers l'extérieur le côté du boîtier. La plaque moteur peut aussi être retirée en insérant la lame plate d'un tournevis dans la fente du boîtier et faisant tourner la lame (FIG. 1).

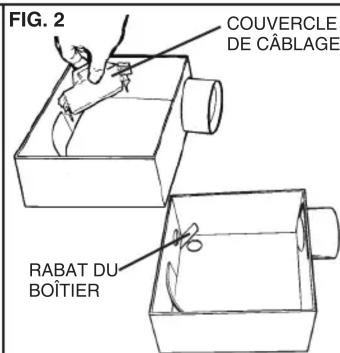

2. Retirer le couvercle de câblâge en le tirant hors du boîtier. L'appareil est confi guré à l'usine pour être câblé par le dessus du boîtier. Pour le câbler par le côté, plier le rabat du boîtier pour couvrir le trou du dessus et découvrir le trou latéral. NE PAS BRISER LE RABAT. Si le rabat est brisé, boucher le trou non utilisé à l'aide d'un bouchon d'orifi ce électrique standard (FIG. 2).

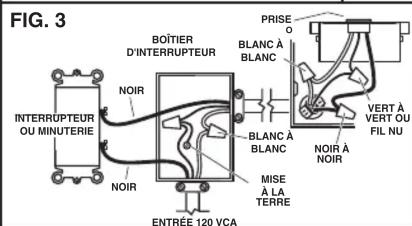

3. Couper le courant au panneau de distribution électrique et connecter les fils d'alimentation électrique à l'aide de capuchons de connexion appropriés. Connecter le fi I noir au noir, le blanc au blanc et le fi I vert au fi I vert ou au fi I dénué Rousser tout le câblage dans le coin de l'appareil et remettre en place le couvercle du câblage. S'assurer que le couvercle retient le rabat contre le côté ou le dessus du boîtier.
4. Choisir l'emplacement du ventilateur. Pour le meilleur rendement, utiliser les conduits les plus courts et un minimum de coudes. Pour les installations murales : placer l'appareil pour que son clapet ferme lorsqu'il n'est pas en marche.
5. Nouvelle installation avant la finition du plafond ou du mur :
   S'ASSURER QUE LE BOÎTIER SERA À RAS AVEC LE MUR OU LE PLAFOND FINI. Des pattes munies de fentes sont présentes pour placer le boîtier à ras avec le matériau de finition de 1/2 po, pour plafond ou mur. Plier les pattes à 90° vers l'extérieur (utiliser un tournevis si désiré) et placer le boîtier de façon à ce que ses pattes s'appuient à la base des solives (ou à l'avant d'un montant). Utiliser 4 clous pour clouer le boîtier aux solives ou au montant pour assurer une installation solide et silencieuse. Installations au plafond : Des pattes du côté opposé au boîtier peuvent être pliées vers l'extérieur pour le poser sur le dessus du matériau de plafond de 1/2 po et fournir une stabilité supplémentaire (FIG. 4).
6. Installation pour remplacer un ancien appareil :
   Placer le boîtier au centre de l'ouverture existante. S'ASSURER QUE LE BOÎTIER EST À RAS AVEC LE MUR OU LE PLAFOND FINI. Une fois les connexions électriques et le raccordement au conduit terminés (voir les étapes 4, 5 et 6), clouer le boîtier en place. Enfoncer les clous dans le boîtier où il est indiqué par les flêches (FIG. 5).
7. Nouvelle installation dans un mur ou un plafond déjà fi ni :
   Par le dessus du plafond ou derrière le mur, appuyer le boîtier contre un montant ou une solive. Tracer le contour du boîtier sur le matériau du plafond ou du mur (FIG. 6). Mettre de côté le boîtier et découper l'ouverture. Placer le boîtier pour que SA BASE SOIT À RAS AVEC LE MUR OU LE PLAFOND FINI. Pour un matériau de plafond ou de mur de 1/2 po : plier les pattes à 90° vers l'extérieur (utiliser un tournevis si désiré) pour le poser sur le matériau de mur ou de plafond et fournir une stabilité supplémentaire. Utiliser 4 clous pour clouer le boîtier pour assurer une installation solide et silencieuse (FIG. 7).
8. Raccorder un conduit rond de 3 po au clapet/raccord de conduit. Si un conduit rigide est utilisé, son joint de soudure doit être placé vers le haut du clapet/raccord de conduit. Scotcher le joint. Déployer le conduit jusqu'au capuchon de mur ou de toit. S'assurer que le clapet ouvre librement. Effectuer la fi nition du plafond ou du mur.
   NOTE : Si le clapet se détache du raccord de conduit, le remettre en place en pinçant le haut du raccord de conduit vers le bas tout en insérant les tiges du clapet dans ses supports dans le raccord de conduit. Le pli horizontal doit être sur la surface extérieure du clapet et celui-ci doit pouvoir bouger librement.
9. Remettre en place la plaque moteur retirée à l'étape 1. Insérer 2 pattes de la plaque moteur dans les fentes du boîtier et incliner la plaque moteur jusqu'à ce que sa troisième patte s'enclenche dans sa fente dans le boîtier. S'assurer que les pattes retiennent bien la plaque moteur. Brancher le moteur (FIG. 8).
10. Pincer les ressorts de grille ensemble et les insérer dans les fentes de la plaque moteur (FIG. 9). Pousser la grille contre le plafond ou le mur (FIG. 10).

ATTENTION : NE PAS PERMETTRE AUX FILS DE SORTIR DU BOÎTIER DE CÂBLAGE. Les fi Is hors du boîtier seront pincés ou coupés lors de la remise en place de la plaque moteur. Un choc électrique pourrait survenir (FIG. 3).

ATTENTION

1. Pour ventilation générale uniquement. N'utilisez pas cet appareil pour évacuer des matières ou des vapeurs dangereuses ou explosives.
2. Pour éviter d'endommager les roulements du moteur, de déséquilibrer les pales ou de les rendre bruyantes, débarrassez l'appareil de la poussière de plâtre, de construction, etc.
3. Veuillez lire l'étiquette de spécifi cations du produit pour obtenir plus de renseignements, notamment sur les exigences.

UTILISATION ET ENTRETIEN

AVANT D' EFFECTUER L'ENTRETIEN DE L'APPAREIL, COUPER LE COURANT ET VERROUILLER LE PANNEAU DE DISTRIBUTION ÉLECTRIQUE.

ENTRETIEN PRÉVENTIF

Un ventilateur propre fournit le meilleur rendement. Coupez le courant et nettoyez le ventilateur comme suit :

POUR NETTOYER LA GRILLE : Utilisez un détergent doux, tel qu'un détergent liquide à vaisselle et essuyer avec un linge doux..NE PAS UTILISER DE TAMPONS ABRASIFS, DE LAINES D'ACIER OU DE PoudRES À RÉCURER.

POUR NETTOYER LE BLOC VENTILATEUR : Débrancher le cordon d'alimentation du moteur. Pour retirer la plaque moteur : Repérer l'unique PATTE sur la plaque moteur (située près de la prise). Pousser vers le haut près de la patte de la plaque moteur, tout en poussant vers l'extérieur sur le côté du boîtier, ou insérer un tournevis à lame plate dans la fente du boîtier (à côté de la patte) et faire tourner le tourneyis. Passer doucement l'aspirateur sur le moteur et l'intérieur du boîtier. LES PIECES METALLIQUES ET ELECTRIQUES NE DOIVENT JAMAIS ÊTRE IMMERGÉES DANS L'EAU.

POUR REMETTRE EN PLACE LES PIÈCES CI-DESSUS : Inverser les procédures ci-dessus.. ENTRETIEN

Le moteur est lubrifi é à vie. Ne pas huiler. Si les roulements du moteur sont plus bruyants qu'à l'habitude, remplacer le moteur par le même moteur de rechange. La roue du ventilateur doit également être remplacée.
