Type de produit	Ventilateur d'extraction
Marque	Broan
Modèle	688E
Alimentation électrique	120 VCA, 60 Hz
Lieu d'installation	Plafond ou mur
Distance minimale au sol	1,52 m (5 pi)
Protection électrique requise	Disjoncteur de fuite à la terre (GFCI)
Mise à la terre	Oui, fil vert ou cuivre
Type de conduit	3 po (adaptateur pour 4 po en option)
Matériau du boîtier	Acier peint
Grille	Grille inclus, montage à ressort
Utilisation prévue	Ventilation générale, ne pas évacuer vapeurs dangereuses ou explosives
Installation au-dessus d'une baignoire/douche	Autorisée avec circuit GFCI
Nettoyage et entretien	Couper l'alimentation avant intervention ; éviter la poussière de construction
Sécurité	Lunettes et gants recommandés ; ne pas utiliser si bruit ou odeur anormale
Réparabilité	Contacter le service clientèle pour pièces et réparations
Poids	Environ 2 kg (estimation)
Dimensions (boîtier)	Adapté pour plafond/mur de 13 mm (1/2 po) d'épaisseur
Garantie	Consulter l'étiquette de spécifications ou le fabricant

FOIRE AUX QUESTIONS - 688E BROAN

Quel type de ventilateur est le Broan 688E ?

Le Broan 688E est un ventilateur d'extraction conçu pour une ventilation générale dans les salles de bain ou autres pièces.

Le Broan 688E peut-il être installé au-dessus d'une baignoire ?

Oui, à condition d'être branché sur un circuit protégé par un disjoncteur de fuite à la terre (GFCI) et d'être monté à au moins 1,52 m (5 pi) au-dessus du plancher.

Quelle est l'alimentation électrique requise ?

L'appareil fonctionne sur une alimentation 120 VCA, 60 Hz et doit être mis à la terre.

Comment installer le conduit du Broan 688E ?

Le connecteur de conduit est de 3 po. Pour un conduit de 4 po, utilisez l'adaptateur modèle 4638 (non inclus). Le conduit flexible doit être étiré d'au moins 2 pi de chaque côté pour une ventilation adéquate et scellé avec du ruban d'aluminium pour éviter les fuites d'air.

Comment nettoyer ou entretenir le ventilateur ?

Avant tout entretien, coupez l'alimentation au panneau électrique et verrouillez l'interrupteur. Utilisez des lunettes et gants de sécurité pour éviter les blessures. Évitez que de la poussière de construction ou de plâtre ne pénètre dans l'appareil.

Que faire si le ventilateur fait un bruit inhabituel ?

Débranchez immédiatement l'alimentation et contactez le service clientèle Broan. Un bruit excessif ou des odeurs anormales peuvent indiquer un problème électrique ou mécanique.

Puis-je utiliser ce ventilateur pour évacuer des vapeurs de cuisson ?

Non, cet appareil est conçu pour la ventilation générale uniquement. N'évacuez pas de matières ou vapeurs dangereuses ou explosives.

Comment fixer le boîtier du ventilateur ?

Le boîtier se fixe à une solive ou un montant à l'aide des pattes d'installation. Utilisez au moins deux vis pour une fixation solide. Les ergots fendus aident à aligner le boîtier avec la surface finie.

Quels outils sont nécessaires pour l'installation ?

Vous aurez besoin d'un tournevis, de pinces à dénuder, de connecteurs de fils, de ruban d'aluminium, et éventuellement d'une scie pour découper l'ouverture. Portez des lunettes et gants de sécurité.

Où puis-je obtenir la notice complète du Broan 688E ?

La notice complète en PDF est disponible gratuitement sur notice-facile.com. Vous pouvez la télécharger ou demander une version traduite.

MODE D'EMPLOI 688E BROAN

1. N'utilisez cet appareil que de la manière prévue par le fabricant. Si vous avez des questions, communiquez avec le fabricant à l'adresse ou au numéro de téléphone indiqués dans la garantie.
2. Avant de procéder à l'entretien ou au nettoyage de l'appareil, coupez l'alimentation du panneau électrique et verrouillez l'interrupteur principal afin d'empêcher que le courant ne soit accidentellement rétabli. S'il est impossible de verrouiller l'interrupteur principal, fixez solidement un message d'avertissement bien visible, par exemple une étiquette, sur le panneau électrique.
3. La pose de l'appareil et les travaux d'électricité doivent être effectués par des personnes qualifiées conformément à la réglementation en vigueur, notamment les normes de la construction ayant trait à la protection contre les incendies.
4. Pour éviter les refoulements, l'apport d'air doit être suffisant pour brûler les gaz produits par les appareils à combustion et les évacuer dans le conduit de fumée (cheminée). Respectez les directives du fabricant de l'appareil de chauffage et les normes de sécurité, notamment celles publiées par la National Fire Protection Association (NFPA), l'American Society for Heating, Refrigeration and Air Conditioning Engineers (ASHRAÉ) et les codes des autorités locales.
5. Veillez à ne pas endommager le câblage électrique ou d'autres équipements non apparents lors de la découpe ou du perçage du mur ou du plafond.

FAN LOCATION / INSTALLATION

1. Les ventilateurs canalisés doivent toujours rejeter l'air à l'extérieur.
2. Cet appareil peut être installé au-dessus d'une enceinte de baignoire ou de douche s'il est branché sur un circuit de dérivation protégé par un disjoncteur de fuite à la terre.
3. Installez le ventilateur à au moins 1,52 m (5 pi) au-dessus du plancher.
4. Ne jamais placer un interrupteur de sorte que l'on puisse l'atteindre d'une baignoire ou d'une douche.
5. Cet appareil doit être relié à une mise à la terre.
6. Il est recommandé de porter des lunettes et des gants de sécurité lors de l'installation, de l'entretien ou du nettoyage de cet appareil afin de réduire le risque de blessure causée par la présence d'arête vive et/ou de pièces mobiles.
7. Si le ventilateur produit un bruit excessif ou s'il y a un bruit, une odeur ou de la fumée inhabituels, débrancher la source d'alimentation et contacter le service à la clientèle.

ATTENTION

1. Pour ventilation générale uniquement. N'utilisez pas cet appareil pour évacuer des matières ou des vapeurs dangereuses ou explosives.
2. Pour éviter que les roulements du moteur soient bruyants ou s'abîment, ou que la roue à ailettes soit déséquilibrée, évitez que la poussière de construction ou de plâtre ne touche à l'appareil.
3. Veuillez lire l'étiquette de spécifications du produit pour obtenir plus de renseignements, notamment sur les exigences.

EMPLACEMENT DU VENTILATEUR / INSTALLATION

1. Retirer la plaque du moteur du boîtier en appuyant sur cette dernière tout en tirant sur le côté du boîtier ou utiliser un tournevis (FIG. 1).
2. Retirer le panneau de câblage en poussant sur le côté du boîtier et en tirant en ligne droite. L'appareil est livré prêt à connecter sur le dessus du boîtier. Pour utiliser l'ouverture préamorcée alternative, plier la languette du boîtier. Une seule ouverture peut être exposée - ne pas casser la languette (FIG. 2).
3. Choisir l'emplacement du ventilateur. Il peut être installé au plafond ou au mur. Pour obtenir un rendement optimal, utiliser la section de conduit la plus courte possible et un minimum de coudes et VISSER (FIXER) À LA SOLIVE OU AU MONTANT.
   NOUVELLE CONSTRUCTION (avant la finition du plafond ou du mur) :

S'ASSURER QUE LE BOÎTIER AFFLEURE LA SURFACE FINIE DU PLAFOND OU DU MUR. Des ergots fendus sont fournis pour placer le boîtier à égalité avec un matériau de plafond ou de mur de 13 mm (1/2 po). Plier les ergots vers l'extérieur à 90° (à l'aide d'un tournevis, si désiré) et positionner le boîtier de sorte que les ergots s'appuient contre le dessous de la solive ou l'avant du montant. Visser le boîtier à la solive ou au montant à l'aide des pattes d'installation extérieures ou des ouvertures à l'intérieur du boîtier. Fixer à l'aide de quatre vis pour obtenir une installation solide.

S'ASSURER QUE LE BOÎTIER SOIT SITUÉ À CÔTÉ D'UNE SOLIVE DE PLAFOND OU D'UN MONTANT, POUR UNE FIXATION ADEQUATE, AVANT D'EFFECTUER LA DÉCOUPE DE L'OUVERTURE. Tracer les limites du boîtier à l'emplacement souhaité à côté de la solive de plafond ou du montant. Effectuer la découpe de l'ouverture et s'assurer de rester à l'intérieur des limites tracées pour effectuer une découpe "PROPRE". Si la découpe n'est pas "PROPRE", un travail de finition suite à l'installation sera nécessaire.

ELECTRICAL WIRING:

Placer le boîtier dans l'ouverture avec le BORD INFÉRIEUR A RAS AVEC LE PLAFOND OU LE MUR FINI. Des ergots fendus sont fournis pour placer le boîtier à égalité avec un matériau de plafond où de mur de 13 mm (1/2 po). Plier les ergots vers l'extérieur à 90° (à l'aide d'un tournevis, si désiré). Visser le boîtier à la solive ou au montant à l'aide des ouvertures à l'intérieur du boîtier (FIG. 4). Fixer à l'aide de deux vis pour obtenir une installation solide.

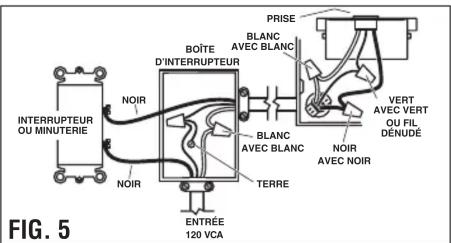

1. COUPER LE COURANT AU PANNEAU DE DISTRIBUTION et brancher les fils du ventilateur au câblage domestique à l'aide de connecteurs de fils de la bonne taille. Brancher le fil d'alimentation noir (maison) au fil noir du panneau de câblage. Brancher le fil d'alimentation blanc (maison) au fil blanc du panneau de câblage. Brancher le fil de mise à la terre (cuivre) (maison) au fil vert ou en cuivre du panneau de câblage (FIG. 5). Pousser tout le câblage dans le coin sous le panneau de câblage et glisser le panneau en place - appuyer et s'assurer que la patte sur le dessus soit verrouillée dans le côté du boîtier. ATTENTION : NE PAS LAISSER LES FILS DÉPASSER DU PANNEAU DE CÂBLAGE. Des fils exposés seront coincés ou coupés, ce qui pourrait entraîner un court circuit électrique.

CONDUIT ET FINITION :

1. Le connecteur de conduit est de 3 po. Si un conduit de 4 po est utilisé, une transition de 3 po à 4 po sera nécessaire (Modèle 4638 - non inclus).
2. Selon le type de conduit utilisé, l'installation peut se faire à même la pièce (FLEX) ou par le grenier (RIGIDE).

NOUVELLE CONSTRUCTION :

Installer à l'extérieur du boîtier en s'assurant que le conduit soit aussi droit que possible. Le conduit FLEX DOIT être étiré de 2 pi du côté du ventilateur et du côté du capuchon de mur/de toit pour une ventilation adéquate. S'assurer que le conduit NE SOIT PAS plié sur le trajet du conduit. Si un conduit rigide est utilisé, le joint doit être sur le dessus du connecteur de conduit. Utiliser du ruban d'aluminium autour du conduit au connecteur de conduit et au boîtier pour étanchéiser - PAS DE FUITE D'AIR (FIG. 6).

REEMPLACEMENT/NOUVELLE DÉCOUPE DANS LA CLOISON SÉCHE :

Insérer un tournevis dans l'ouverture carrée et déverrouiller en glissant le connecteur de conduit vers la gauche pour le détacher du boîtier. Tirer le conduit FLEX dans l'ouverture et le fixer au connecteur de conduit. Utiliser du ruban d'aluminium autour du conduit au connecteur de conduit. Pousser le conduit et le connecteur de conduit dans l'ouverture en étirant le conduit FLEX, Glisser le connecteur de conduit vers la droite jusqu'à ce que le connecteur de conduit se verrouille au boîtier. Utiliser du ruban d'aluminium sur l'ouverture carrée et entre le connecteur de conduit et le boîtier pour étanchéiser - PAS DE FUITE D'AIR.

1. Réinstaller la plaque du moteur, en l'inclinant légèrement, dans les deux pattes. Appuyer du côté opposé jusqu'à ce que la patte s'engage dans le boîtier. S'assurer qu'elle soit bien fixée (FIG. 7).
2. Serrer les ressorts de la grille et les insérer dans les deux fentes sur la plaque du moteur. Pousser la grille jusqu'à ce que les pattes de la grille ou la grille soient à ras avec le plafond ou le mur (FIG. 8).
