512N - Ventilateur BROAN - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Ventilateur mural
Marque	Broan
Modèle	512N
Catégorie	Ventilateur
Alimentation	120 V, 60 Hz (estimation)
Fonctions principales	Ventilation, sens d'écoulement d'air réglable
Commande	Interrupteur mural ou commande de vitesse (vendus séparément)
Installation	Dans un mur jusqu'à 130,2 mm d'épaisseur ; nécessite une découpe
Entretien	Roulements lubrifiés à vie, aucun huilage nécessaire
Nettoyage	Pales tous les 6 mois ; grille à l'eau savonneuse, pas de produits abrasifs
Sécurité	Couper l'alimentation avant entretien ; ne pas utiliser lors de l'allumage du foyer
Utilisation recommandée	Adapté pour cheminées et poêles à bois (attendre que le tirage soit établi)
Raccordement électrique	Conforme aux codes locaux ; fils : noir, blanc, vert/dénudé
Accessoires inclus	Grille, boîte de raccordement, supports de fixation
Épaisseur de mur minimale	4 1/2 po (114,3 mm) sans cadre d'espacement
Épaisseur de mur maximale	5 1/8 po (130,2 mm)
Poids	Non spécifié

FOIRE AUX QUESTIONS - 512N BROAN

Comment installer le ventilateur Broan 512N ?

Planifiez l'installation en découpant soigneusement les ouvertures du ventilateur et de l'interrupteur. Assurez-vous que le mur a une épaisseur comprise entre 4 1/2 pouces (114,3 mm) et 5 1/8 pouces (130,2 mm). Si le mur est plus mince, fabriquez un cadre d'espacement. Suivez les étapes de la notice : retirez la boîte de raccordement, faites passer le câble électrique, reliez les fils (noir à noir, blanc à blanc, vert/dénudé à la terre), placez le boîtier dans le mur et fixez la grille.

Quelle est l'épaisseur maximale du mur pour l'installation ?

L'épaisseur maximale du mur est de 5 1/8 pouces (130,2 mm). Si le mur est moins épais que 4 1/2 pouces (114,3 mm), vous devez fabriquer un cadre d'espacement pour que le boîtier affleure correctement.

Comment nettoyer le ventilateur ?

Débranchez l'alimentation avant tout nettoyage. Enlevez la grille en défaisant les vis du support de fixation du moteur. Nettoyez les pales tous les six mois en passant délicatement l'aspirateur sur les pales, le moteur et le boîtier. Pour la grille, lavez-la à l'eau savonneuse modérément chaude avec un détergent doux. N'utilisez jamais de tampon abrasif, de laine d'acier ou de poudre à récurer.

Peut-on utiliser ce ventilateur avec un foyer ou poêle à bois ?

Oui, mais il est important d'attendre que le feu soit bien pris et que le registre soit complètement ouvert avant de mettre le ventilateur en marche. Si vous le démarrez trop tôt, vous risquez d'aspirer les fumées et les gaz de la cheminée dans la pièce.

Faut-il lubrifier le moteur ?

Non, les roulements du moteur sont lubrifiés à vie et ne nécessitent aucun huilage.

Quel type de câble électrique utiliser ?

Utilisez un câble électrique approprié aux normes locales. Le raccordement doit se faire avec un fil noir (phase), un fil blanc (neutre) et un fil vert ou dénudé (terre). Prévoyez des amorces de 6 pouces (152,4 mm) dans la boîte de raccordement.

Comment régler le sens de l’air ?

Le sens de l'écoulement de l'air est déterminé par l'orientation du boîtier du ventilateur. Consultez la Figure 2 de la notice : le grillage et la patte de support indiquent le sens de prise d'air. Vous pouvez choisir le sens lors de l'installation en positionnant le boîtier en conséquence.

Que faire si le boîtier ne correspond pas à l'épaisseur du mur ?

Si le boîtier n'arrive pas exactement à égalité du bord du mur, appliquez un mince bourrelet de plâtre ou d'enduit de réparation le long du bord pour combler l'espace. Si le mur est trop mince (moins de 4 1/2 po), fabriquez un cadre d'espacement pour reculer le boîtier de 1/8 à 1/4 po (3,2 à 6,4 mm).

Puis-je utiliser une commande de vitesse ?

Oui, le ventilateur peut être commandé par un interrupteur mural ou par une commande de vitesse. Ces accessoires sont vendus séparément. Suivez les instructions de câblage fournies avec la commande.

Où puis-je trouver la notice complète ?

La notice complète au format PDF est disponible gratuitement sur notice-facile.com. Vous pouvez la télécharger ou demander une traduction dans une autre langue en fournissant votre adresse email.

MODE D'EMPLOI 512N BROAN

1. Tous les raccordements électriques doivent se conformer aux ordonnances et codes locaux ou au code canadien de l'électricité. Si vous ne connaissez recourez aux services d'un électricien qualifié.
2. Pour éviter d'endommanger les roulements du moteur, ce qui risque de rendre le ventilateur bruyant ou de la déséquilibrer, protégez le moteur des éclaboussures, de la poussière de construction etc.

INSTALLATION DU VENTILATEUR

1. Planifiez votre installation. Ce ventilateur peut se placer dans des murs ayant jusqu'à 5 1/8" (130.2 mm) d'épaisseur. Si le mur a moins de 4 1/2" (114.3 mm) d'épaisseur il vous faudra fabriquer un cardé d'espacement (voir l'étape 12). On peut commander ce ventilateur par interrupteur mural ou par commande de vitesse (disponibles séparément).

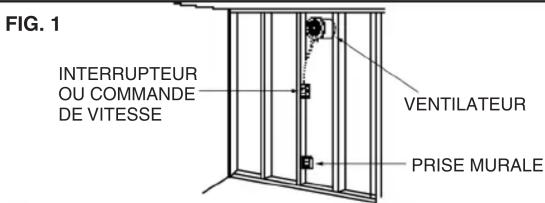

2. Découpez soigneusement les ouvertures de ventilateur et l'ouverture de laboîte d'interrupteur (FIG. 1).

ATTENTION

Prenez soin de bien mesurer et marquer le centre de l'ouverture de ventilateur sur le mur opposé avant de découper l'une ou l'autre des ouvertures.

AVERTISSEMENT

LORSQUE VOUS DÉCOUPEZ OU PERCEZ UN MUR PRENEZ BIEN SOIN DE NE PAS COUPER DES FILS ÉLECTRIQUES EXISTANTES.

1. Enlevez la boîte de raccordement du ventilateur.

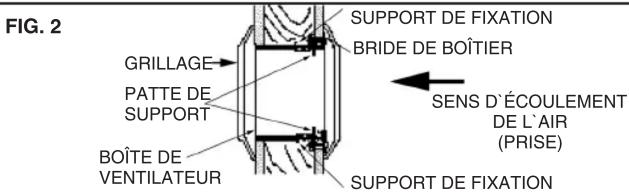

2. Déterminez le sens de l'écoulement de l'air (FIG. 2).

AVERTISSEMENT

AVANT DE FAIRE LES RACCORDEMENTS COUPEZ L'ALIMENTATION ÉLECTRIQUE DE LA PRISE À LAQUELLE VOUS BRANCHEZ.

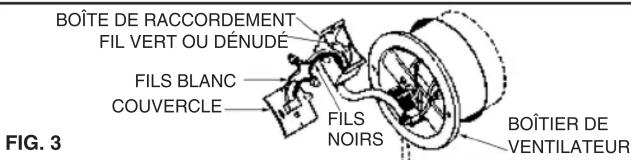

1. Amenez le câble électrique à l'interrupteur et au ventilateur. Faites-le passer par l'ouverture du mur du côté "d'arrivée" du ventilateur et dans le boîtier du ventilateur (FIG. 3).
2. Ouvrez un trou estampé de la boîte de raccordement. Fixez le câble électrique à cette boîte avec un raccord approprié au type de fil utilisé. Prévoyez des amorces de 6" (152.4 mm) à l'intérieur de la boîte pour faire les raccords électrique.

UTILISATION ET ENTRETIEN

DÉBRANCHEZL'ALIMENTATION ÉLECTRIQUE DU VENTILATEUR AVANT D'EN FAIRE L'ENTRETIEN!

Lorsque vous allumez un feu dans un foyer ou un poele à bois ne mettez pas le ventilateur en marche avant que le registre ne soit bien réchauffé et complètement ouvert. Si vous faites partir le ventilateur trop tôt vous risquez d'aspirer dans la pièce des fumées et des gaz de la cheminée. Attendez que le tirage soit bien établi.

Débranchez toujours le moteur du ventilateur avant d'en faire l'entretien. Les roulements du moteur son lubrifiés à vie et ne demandent aucun huilage.

1. Débranchez l'alimentation électrique avant d'installer le ventilateur ou d'en faire l'entretien.

2. Ne faites pas fonctionner le ventilateur pendant que vous allumez votre foyer ou votre poêle à bois, car vous risqueriez d'aspirer dans la pièce les gaz et les fumées de la cheminée. Attendez que le feu soit bien pris avant mettre le ventilateur en marche.

3. Reliez les fils électrique: noir au noir, blanc au blanc et fil dénudé ou verte à la terre sur la boîte (FIG. 3).

4. Placez le boîtier de ventilateur dans le mur. Installez la boîte de raccordement et le couvercle.

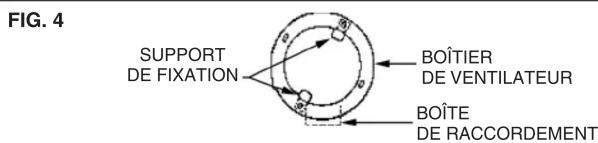

5. En tenant le boîtier de ventilateur dans le mur percez deux trous de guidage de 3/16" (4.8 mm) dans le centre des deux fentes de la bride de fixation (Fig. 4). Servez-vous des fentes de la bride qui s'alignent avec les ouvertures du support de fixation dans le boîtier du ventilateur.

1. Installez les supports de fixation de l'intérieur du boîtier de ventilateur et tirez-les fermement sur l'arrière du mur. Assurez-vous que les pattes du support sont entrées dans le boîtier de ventilateur (voir FIG. 2).
2. Insérez les vis à travers les brides de fixation et serrez ferment les supports de fixation contre le mur.

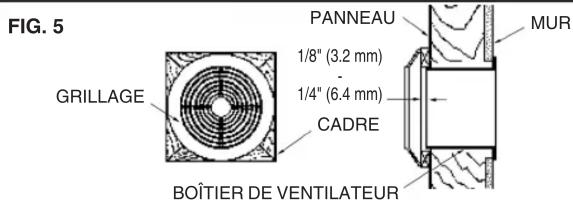

3. Si le mur a moins d 4 1/2" (114.3 mm) d'épaisseur fabriquez un cadre entourant le boîtier de ventilateur de façon que celui-ci se trouve en retrait de 1/8" (3.2 mm) à 1/4" (6.4 mm) (voir FIG. 5).

Si le boîtier de ventilateur n'arrive pas exactement à l'égalité du bord du mur, posez un mince bourrelet de plâtre ou d'enduit de réparation le long du bord du boîtier, pour remplir l'espace entre le boîtier et le mur (FIG. 6).

1. Fixez le grillage sur les tiges de fixation. Mettez le courant et vérifiez le fonctionnement du ventilateur. Serrez le grillage sur le mur mais sans le déformer. Pliez le support de grillage au besoin pour bien l'appliquer au mur (voir FIG. 6).

Nettoyez les pales du ventilateur tous les six mois: enlevex le grillage, en défaisant les vis du support de fixation du moteur, et retirez l'ensemble du moteur. Passez délicatement à l'aspirateur les pales, le moteur et le boîtier. Ne plongez pas moteur dans l'eau.

Nettoyez le grillage dans une eau savonneuse modérément chaude. Servez-vous d'un détergent doux, comme un savon à vaisselle. N'UTILISEZ PAS DE TAMPON ABRASIF, DE TAMPON DE LAINE D'ACIER, DE PoudRE À RÉCURER, ETC.
