Type de produit	Ventilateur d'extraction mural
Marque	Broan
Modèle	508N
Épaisseur de mur compatible	114 à 241 mm (4½ à 9½ po)
Alimentation électrique	120 V, 60 Hz
Installation	Montage mural avec boîtier extérieur et intérieur
Type de câblage	Raccordement via boîte de câblage avec connecteur approprié
Matériau du boîtier	Métal
Protection du moteur	Éviter toute exposition à la vapeur, poussière ou produits de vaporisation
Entretien	Nettoyage régulier de la lame et du moteur ; protéger des débris de construction
Sécurité	Couper l'alimentation au tableau avant installation ou entretien
Poids approximatif	2,5 kg
Diamètre d'ouverture requis	Environ 254 mm (10 po)
Utilisation recommandée	Extraction d'air dans les pièces humides (salle de bain, cuisine)

FOIRE AUX QUESTIONS - 508N BROAN

Comment installer le ventilateur Broan 508N ?

Découpez un trou carré dans le parement et un trou rond dans le revêtement pour le boîtier. Fixez des bouts de moulure 1x2 à l'intérieur de l'ouverture carrée. Branchez les câbles dans la boîte de câblage avec un connecteur approprié. Enfin, insérez le bloc moteur et fixez-le.

Quelle est l'épaisseur de mur maximale supportée ?

Le ventilateur s'installe entre des murs de 4½ à 9½ pouces d'épaisseur (114 à 241 mm).

Dois-je couper l'électricité avant l'installation ?

Oui, il est impératif de couper le courant au point d'entrée avant toute installation ou entretien pour éviter les risques électriques.

Comment nettoyer le ventilateur ?

Protégez le bloc moteur de la poussière et des produits de vaporisation. Nettoyez régulièrement la lame et le boîtier avec un chiffon humide. Évitez l'eau à l'intérieur du moteur.

Le ventilateur fait-il du bruit ?

Le niveau sonore dépend de l'installation. Pour minimiser le bruit, assurez-vous que le moteur est bien fixé et que la lame n'est pas endommagée. Un montage correct réduit les vibrations.

Quel type de câblage électrique est nécessaire ?

Utilisez un câblage conforme aux codes locaux. La boîte de câblage fournie doit être raccordée avec un connecteur adapté au type de câble employé (ex: NM-B).

Puis-je utiliser ce ventilateur dans une salle de bain ?

Oui, ce ventilateur d'extraction mural est conçu pour les pièces humides comme les salles de bain, à condition qu'il soit installé conformément aux normes électriques locales.

Quelles sont les dimensions du trou à découper ?

Le trou carré dans le parement doit être adapté aux bouts de moulure. Le trou rond dans le revêtement doit correspondre au diamètre du boîtier extérieur (environ 10 pouces).

Le ventilateur est-il livré avec un interrupteur ?

La notice ne mentionne pas d'interrupteur fourni. Vous devrez probablement raccorder le ventilateur à un interrupteur mural existant ou en installer un séparément.

Où trouver des pièces de rechange pour le Broan 508N ?

Contactez le service client Broan ou consultez les revendeurs agréés. Les pièces courantes sont le bloc moteur, la lame et le boîtier.

MODE D'EMPLOI 508N BROAN

1. L'installation électrique doit être conforme aux ordonances ou codes locaux ou fédéral. La personne qui n'est pas experte en électricité doit confier ce travail à un électricien compétent.

2. Afin de ne pas endommager les roulements du moteur et (ou) de réduire le bruit, protéger le bloc moteur de tout produit de vaporisation, poussière de construction, etc.

3. Prenez soin en manipulant le support de moteur, pour empêcher des dommages à la lame. N'établissez pas le moteur avec le poids du moteur se reposant sur la lame.

4. Couper le courant au point d'entrée avant d'installer le ventilateur ou de procéder à son entretien.

INSTALLATION TYPIQUE

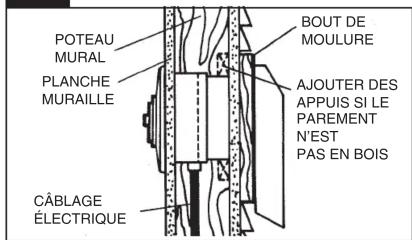

FIG. 1

Cet appareil s'installe entre des murs de 4½" à 9½" d'épaisseur. La collerette du boîter extérieur se fixe à des bout de moulture (1 x 2). Voir la fig. 1. Si le revêtement sous le parement n'est pas en bois, ajouter des appuis entre les murs (cloués ou vissés au parement).

PRÉPARATION DU VENTILATEUR

1. Enlever le bloc moteur en desserrant les vis de montage, en faisant pivoter le bloc moteur et en le sortant du boîter intérieur en le soulevant.
2. Prenez soin en manipulant le support de moteur, pour empêcher des dommages à la lame. N'établissez pas le moteur avec le poids du moteur se reposant sur la lame.
3. Retirer le boîter intérieur de boîter extérieur.

FIG. 2

INSTALLATION DU VENTILATEUR (Suite)

1. Découper un trou en forme de carré SEULEMENT DANS LE PAREMENT (Fig. 5). Clouer tous les bouts de parements.

FIG. 5

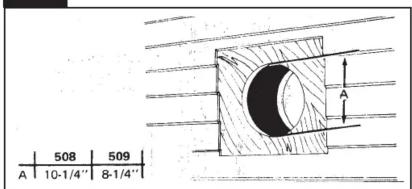

1. Découper dans le revêtement un trou rond pour le boîter de ventilateur (Fig. 6)

FIG. 6

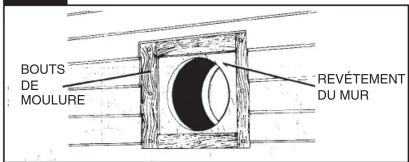

1. Clouer ou visser des bouts de moulure de 1 x 2 à lintérieur de l'ouverture carrée (Fig. 7).

FIG. 7

FIG. 9

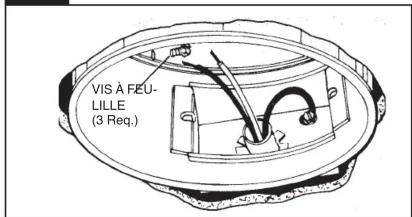

1. Brancher les câbles à la boîte de câblae avec un connecteur approprié au type de câblage employé. Glisser la boîte dans l'ouverture prévue à cet effet dans le boîter.

FIG. 10

1. Enlever la prise de courant du moteur. Enficher la prise dans le couvercle de la boîte de câblage. Faire les connexions électriques (voir la Fig. 12).

FIG. 12

FIG. 13
