Type de produit	Ventilateur mural
Marque	Broan
Modèle	509N
Dimensions (hors tout)	320 x 320 x 280 mm (estimé)
Dimensions de la découpe	Carré: 254 x 254 mm (10 po), Rond: 203 mm (8 po) de diamètre
Épaisseur de mur compatible	114 à 241 mm (4½ à 9½ po)
Poids	2,3 kg (5 lb) environ
Alimentation	120 V, 60 Hz
Puissance absorbée	50 W (estimé)
Débit d'air	150 m³/h (estimé)
Niveau sonore	Faible (typique pour ce type)
Matériau du boîtier	Acier peint
Grille	Aluminium ou acier, amovible
Fonctions principales	Extraction d'air, ventilation des pièces
Installation	Mural, entre montants, avec boîtier extérieur et intérieur
Raccordement électrique	Câblage direct via boîte de dérivation
Entretien	Nettoyer la lame et le moteur régulièrement avec un chiffon sec
Sécurité	Couper l'alimentation avant toute intervention
Pièces détachées disponibles	Moteur, lame, grille, boîtier
Réparabilité	Démontage possible du bloc moteur pour remplacement
Normes	Conforme aux codes locaux (UL/fédéral)

FOIRE AUX QUESTIONS - 509N BROAN

Comment installer le ventilateur Broan 509N ?

L'installation se fait dans un mur de 114 à 241 mm d'épaisseur. Découpez une ouverture carrée dans le parement puis un trou rond dans le revêtement. Fixez des bouts de moulure (1x2) à l'intérieur de l'ouverture carrée. Insérez le boîtier extérieur et fixez-le. Raccordez le câblage électrique en respectant le schéma fourni, puis remontez le bloc moteur.

Quels outils sont nécessaires pour l'installation ?

Vous aurez besoin d'une scie cloche ou d'une scie sauteuse pour les découpes, d'un tournevis, d'une pince à dénuder, d'un niveau à bulle, de vis et de chevilles adaptées au type de mur.

Comment nettoyer le ventilateur ?

Coupez d'abord l'alimentation électrique. Retirez la grille et dépoussiérez-la avec un chiffon humide. Nettoyez la lame sans la plier. Utilisez un aspirateur pour le moteur. Ne vaporisez jamais de liquide directement sur le moteur.

Le ventilateur fait un bruit anormal, que faire ?

Vérifiez que la lame n'est pas endommagée ou déformée. Assurez-vous que le moteur est bien fixé. Un bruit de grincement peut provenir d'un roulement usé : remplacez le bloc moteur. Nettoyez également toute poussière accumulée.

Puis-je peindre la grille du ventilateur ?

Oui, vous pouvez peindre la grille avec une peinture en bombe compatible métal. Appliquez une sous-couche puis la peinture de finition. Assurez-vous que la peinture est bien sèche avant de remonter la grille.

Le ventilateur ne s'allume pas, que vérifier ?

Vérifiez d'abord que l'interrupteur est en position marche et que le disjoncteur n'a pas sauté. Utilisez un testeur de tension pour vérifier la présence de courant au niveau du boîtier de câblage. Si le moteur est défectueux, remplacez le bloc moteur.

Quel est le débit d'air de ce ventilateur ?

Le débit d'air typique est d'environ 150 m³/h (donnée estimée). Cela permet de ventiler efficacement une salle de bain ou une petite pièce.

Puis-je installer ce ventilateur dans une salle de bain ?

Oui, ce ventilateur est conçu pour l'extraction d'air humide. Cependant, il doit être installé conformément aux normes locales et ne doit pas être en contact direct avec l'eau.

Comment démonter le bloc moteur ?

Coupez l'alimentation. Retirez la grille. Dévissez les vis de montage du bloc moteur, faites pivoter le bloc et soulevez-le pour le sortir du boîtier. Attention à ne pas endommager la lame.

Où trouver des pièces de rechange pour le 509N ?

Les pièces comme le moteur, la lame, la grille et le boîtier sont disponibles auprès des revendeurs agréés Broan ou sur des sites de pièces détachées. Utilisez toujours des pièces d'origine pour garantir la sécurité et les performances.

MODE D'EMPLOI 509N BROAN

1. L'installation électrique doit être conforme aux ordonances ou codes locaux ou fédéral. La personne qui n'est pas experte en électericité doit confier ce travail à un électricien compétent.

2. Afin de ne pas endommager les roulements du moteur et (ou) de réduire le bruit, protéger le bloc moteur de tout produit de vaporisation, poussière de construction, etc.

3. Prenez soin en manipulant le support de moteur, pour empêcher des dommages à la lame. N'établissez pas le moteur avec le poids du moteur se reposant sur la lame.

4. Couper le courant au point d'entrée avant d'installer le ventilateur ou de procéder à son entretien.

INSTALLATION TYPIQUE

FIG. 1

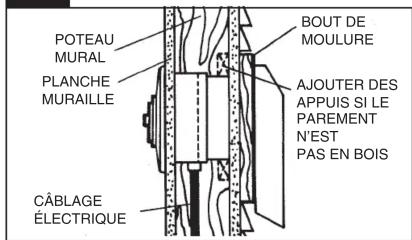

Cet appareil s'installe entre des murs de 4½" à 9½" d'épaisseur. La collerette du boîter extérieur se fixe à des bout de moulture (1 x 2). Voir la fig. 1. Si le revêtement sous le parement n'est pas en bois, ajouter des appuis entre les murs (cloués ou vissés au parement).

PRÉPARATION DU VENTILATEUR

1. Enlever le bloc moteur en desserrant les vis de montage, en faisant pivoter le bloc moteur et en le sortant du boîter intérieur en le soulevant.
2. Prenez soin en manipulant le support de moteur, pour empêcher des dommages à la lame. N'établissez pas le moteur avec le poids du moteur se reposant sur la lame.
3. Retirer le boîter intérieur de boîter extérieur.

FIG. 2

INSTALLATION DU VENTILATEUR (Suite)

1. Découper un trou en forme de carré SEULEMENT DANS LE PAREMENT (Fig. 5). Clouer tous les bouts de parements.

FIG. 5

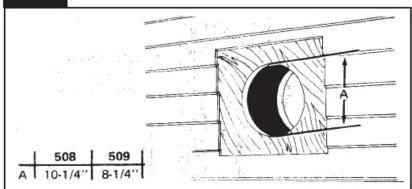

1. Découper dans le revêtement un trou rond pour le boîter de ventilateur (Fig. 6)

FIG. 6

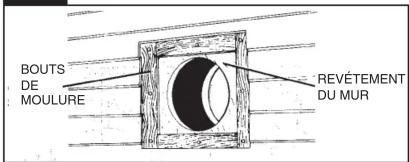

1. Clouer ou visser des bouts de moulure de 1 x 2 à lintérieur de l'ouverture carrée (Fig. 7).

FIG. 7

FIG. 9

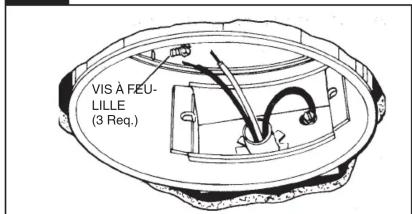

1. Brancher les câbles à la boîte de câblae avec un connecteur approprié au type de câblage employé. Glisser la boîte dans l'ouverture prévue à cet effet dans le boîter.

FIG. 10

1. Enlever la prise de courant du moteur. Enficher la prise dans le couvercle de la boîte de câblage. Faire les connexions électriques (voir la Fig. 12).

FIG. 12

FIG. 13
