CDP 50T - Déshumidificateur Dantherm - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Déshumidificateur à condensation
Marque	Dantherm
Modèle	CDP 50T
Dimensions (H × L × P)	700 × 307 × 294 mm
Poids	Environ 30 kg
Alimentation électrique	230 V / 50 Hz, triphasé (L1, L2, L3, N, PE)
Section de câble	2,5 mm²
Capacité d'extraction	Environ 50 L/jour à 20°C / 60% HR
Plage de température de fonctionnement	5 °C à 35 °C
Régulation hygrostat	Intégré, réglable de 30% à 90% HR
Type de drainage	Réservoir intégré avec pompe de relevage
Capacité du réservoir	Environ 5 L
Raccordement évacuation	Possible via tuyau flexible (Ø 3/4")
Filtre à air	Lavable, classe G2
Niveau sonore	Environ 50 dB(A)
Réfrigérant	R410A
Indice de protection	IP X4
Matériau du boîtier	Tôle d'acier laquée
Couleur	Blanc / Gris
Entretien et nettoyage	Nettoyer le filtre tous les mois. Vérifier le réservoir et la pompe de relevage régulièrement. Utiliser un chiffon humide pour le boîtier.
Sécurité	Protection contre le gel, arrêt automatique du réservoir plein, surcharge moteur
Pièces détachées et réparabilité	Filtre, réservoir, pompe de relevage, carte électronique disponibles. Consulter le service agréé Dantherm.
Informations générales	Utilisation en intérieur. Installer sur une surface plane et stable. Respecter les distances minimales murales pour la ventilation.

FOIRE AUX QUESTIONS - CDP 50T Dantherm

Comment installer le déshumidificateur Dantherm CDP 50T ?

Placez l'appareil sur une surface plane et stable. Respectez les distances minimales par rapport aux murs (min 225 mm pour le CDP 50T). Assurez-vous que l'évacuation du condensat est correctement raccordée. Branchez l'alimentation électrique selon les schémas de la notice (triphasé 230V).

Quel type de drainage est disponible sur le CDP 50T ?

Le modèle CDP 50T est équipé d'un réservoir intégré avec pompe de relevage. Vous pouvez également le raccorder à une évacuation permanente via un tuyau flexible de diamètre 3/4 pouce.

Comment nettoyer le filtre à air du CDP 50T ?

Le filtre à air se trouve généralement à l'avant ou sur le côté de l'appareil. Retirez-le et lavez-le à l'eau tiède savonneuse tous les mois. Laissez-le sécher complètement avant de le remettre en place.

Que faire si le déshumidificateur affiche une alarme ?

Consultez la notice pour identifier le code d'alarme. Les causes courantes incluent un réservoir plein, un filtre obstrué, ou une température ambiante trop basse. Appuyez sur le bouton de réinitialisation si nécessaire.

Le CDP 50T peut-il fonctionner à des températures négatives ?

Non, la plage de température de fonctionnement recommandée est de 5 °C à 35 °C. En dessous de 5 °C, l'efficacité diminue et le risque de gel du condensat augmente.

Comment régler le niveau d'humidité souhaité ?

Utilisez le bouton de réglage hygrostat sur le panneau de contrôle. Tournez-le pour sélectionner une valeur entre 30% et 90% d'humidité relative. L'appareil s'arrêtera automatiquement une fois le niveau atteint.

Quelle est la capacité d'extraction du CDP 50T ?

La capacité est d'environ 50 litres par jour à 20°C et 60% d'humidité relative. Les performances peuvent varier selon les conditions ambiantes.

Est-il nécessaire de vidanger le réservoir manuellement ?

Si vous utilisez le réservoir intégré, oui. Si vous avez raccordé une évacuation permanente, la vidange est automatique grâce à la pompe de relevage.

Le CDP 50T est-il bruyant ?

Le niveau sonore est d'environ 50 dB(A), ce qui est comparable à un bruit de fond modéré. Il peut être utilisé dans des garages, ateliers ou sous-sols sans gêne majeure.

Où trouver les pièces détachées pour le CDP 50T ?

Les pièces détachées sont disponibles auprès des revendeurs agréés Dantherm ou sur le site support.dantherm.com. Consultez la notice pour les références des filtres, réservoirs et pompes.

MODE D'EMPLOI CDP 50T Dantherm

QUICK INSTALLATION

CDP 40-50-70 / CDP 40T-50T-70T

en	It is the responsibility of the operator to read and understand this service manual and other information provided and to use the correct operating procedure.Read the entire manual before the initial start-up of the unit. It is important to know the correct operating procedures for the unit and all safety precautions to prevent the possibility of property damage and/or personal injury.It is the responsibility of the installer to ensure the conformity of all, not supplied cables towards national regulations.
de	Der Benutzer muss dieses Servicehandbuch und weitere bereitgestellte Informationen gelesen und verstanden haben und ist für den ordnungsgemäßen Betrieb verantwortlich.Vor der ersten Inbetriebnahme des Geräts das ganze Handbuch durchlesen. Die Verfahrensweisen für einen ordnungsgemäßen Betrieb des Geräts und alle Sicherheitsvorkehrungen müssen bekannt sein, um Sachschäden und/oder Verletzungen zu vermeiden.Der Installateur ist dafür verantwortlich, dass alle verwendeten Kabel, die nicht Teil des Lieferumfangs sind, den nationalen Vorschriften entsprechen.
fr	Il relève de la responsabilité de l'opérateur de lire et de comprendre le présent manuel d'entretien, ainsi que les autres informations fournies et d'utiliser la procédure opérationnelle appropriée.Il convient de lire entièrement le manuel avant le démarrage initial de l'unité. Il est important de connaître les procédures opérationnelles adaptées à l'unité, ainsi que toutes les précautions de sécurité afin de prévenir tous les dommages matériels et/ou corporels éventuels.Il relève de la responsabilité de l'installateur d'assurer la conformité de tous les câbles non fournis avec les réglementations nationales.
it	È responsabilità dell'operatore leggere attentamente il presente manuale di servizio e le altre istruzioni fornite nonché utilizzare la corretta procedura di funzionamento.Leggere interamente il manuale prima della messa in funzione dell'unità. È importante conoscere le corrette procedure di funzionamento dell'unità e tutte le precauzioni di sicurezza per evitare possibili danni materiali e/o lesioni personali.È responsabilità dell'installatore garantire la conformità alle normative nazionali di tutti i cavi non in dotazione.
es	Es responsabilidad del operario leer y comprender este manual de uso y mantenimiento y cualquier otra información proporcionada, y hacer uso de los procedimientos operativos correctos.Lea todo el manual antes de arrancar por primera vez la unidad. Es importante conocer los procedimientos operativos correctos de la unidad y todas las precauciones de seguridad, para evitar lesiones personales o daños materiales.Es responsabilidad del instalador garantizar la conformidad con la normativa nacional de todos los cables no suministrados junto con el sistema.
pt	É responsabilidade do operador ler e compreender o presente manual de manutenção, bem como outras informações facultadas, e utilizar o procedimento de funcionamento correto. Leia o manual na íntegra antes do arranque inicial da unidade. É importante conhecer todos os procedimentos de funcionamento corretos da unidade e todas as precauções de segurança, de forma a evitar a possibilidade de danos materiais e/ou de ferimentos pessoais.É responsabilidade do técnico de instalação garantir a conformidade de todos os cabos não fornecidos em relação aos regulamentos nacionais.

da

Det er operatørens ansvar at læse og sætte sig ind i denne servicemanual og anden medfølgende dokumentation og at benytte den korrekte betjeningsprocedure.

Læs hele manualen, inden enheden startes op første gang. Det er vigtigt at kende de korrekte betjeningsprocedurer til enheden og samtlige sikkerhedsforholdsregler for at forhindre tingsskade og/eller personskade.

Det er installatørens ansvar at sikre, at samtlige ikke-medfølgende kabler stemmer overens med nationale bestemmelser.

ru

Оператор обязан прочитать и понять данное Руководство по техническому обслуживанию и прочую предоставленную информацию, а также соблюдать установленный порядок действий.

Перед первым пуском устройства необходимо полностью прочитать руководство. Крайне важно знать надлежащий порядок действий при работе с устройством и соблюдать все меры предосторожности во избежание возможного повреждения оборудования или травмирования персонала.

Ответственность за соответствие местным нормам и правилам не входящих в комплект поставки кабелей несет монтажник.

pl

Operator ma obowiązek przeczytać i zrozumieć niniejszą instrukcję serwisową oraz inne dostarczone informacje, a także stosować właściwą procedurę eksploatacyjną.

Przeczytaj całą instrukcję serwisową przed pierwszym uruchomieniem urządzenia. Należy znać prawidłowe procedury eksploatacyjne urządzenia oraz wszystkie środki bezpieczeństwa, aby zapobiegać uszkodzeniom mienia oraz obrażeniom ciała.

Monter ponosi odpowiedzialność za zgodność z przepisami krajowymi wszystkich kabli niedostarczonych wraz z urządzeniem.

nl

Het is de verantwoordelijkheid van de gebruiker om deze servicehandleiding en andere verstrekte informatie te lezen en begrijpen en om de juiste bedieningsprocedure te gebruiken. Lees de hele handleiding door voordat u de eenheid voor het eerst opstart. Het is belangrijk om bekend te zijn met de juiste bedieningsprocedures voor de eenheid en alle veiligheidsmaatregelen om de kans op beschadiging van eigendommen en/of lichamelijk letsel te vermijden.

Het is de verantwoordelijkheid van de installateur om te zorgen voor de conformiteit van alle niet inbegrepen kabels met de nationale regelgeving.

se

Operatören ansvarar för att läsa och förstå denna servicehandbok och annan information som tillhandahålls, samt att använda enheten på rätt sätt.

Läs igenom hela handboken innan enheten startas för första gången. Det är viktigt att känna till hur enheten används på rätt sätt och vilka säkerhetsåtgärder som måste vidtas för att förhindra sak- och/eller personskador.

Installatören ansvarar för att säkerställa att samtliga, inte bara medföljande, kablar uppfyller lokala bestämmelser.

		CDP 40/50/70
		CDP 40/50/70 T
		CDP 40/50/70
		CDP 40/50/70 T
		CDP 40/50/70
		CDP 40/50/70 T

QUICK INSTALLATION

QR code image containing encoded data, no visible human-readable text

Download full version

https://support.dantherm.com

Simple line drawing of a house with a window and a black 'X' mark (no text or symbols)

Simple line drawing of a house with a door and a checkmark (no text or symbols)

Two curved, textured bands with no visible text or symbols

Prohibition symbol with a circle and diagonal line inside a window frame, commonly used to indicate no prohibition or restriction.

Prohibition symbol with a circle and diagonal line, indicating no prohibition or exclusion of a net or threshold.

CDP 40/50/70

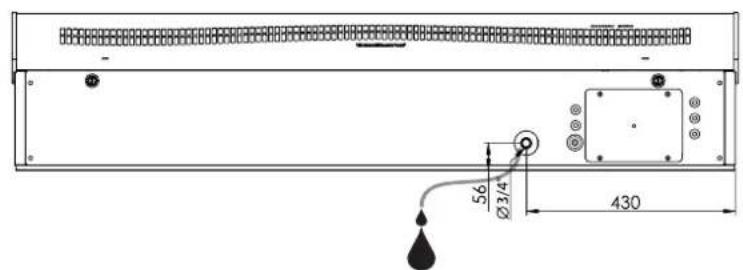

56 Ø3/4 430

326,1 769,2 699,9 315,6

1

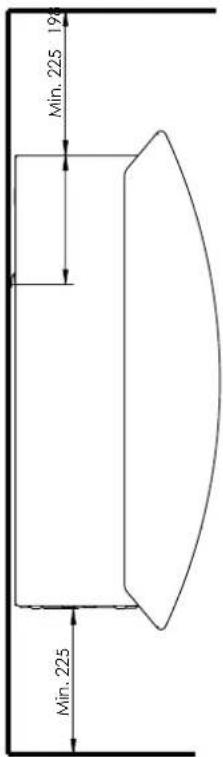

Min. 225 190 Min. 225

2

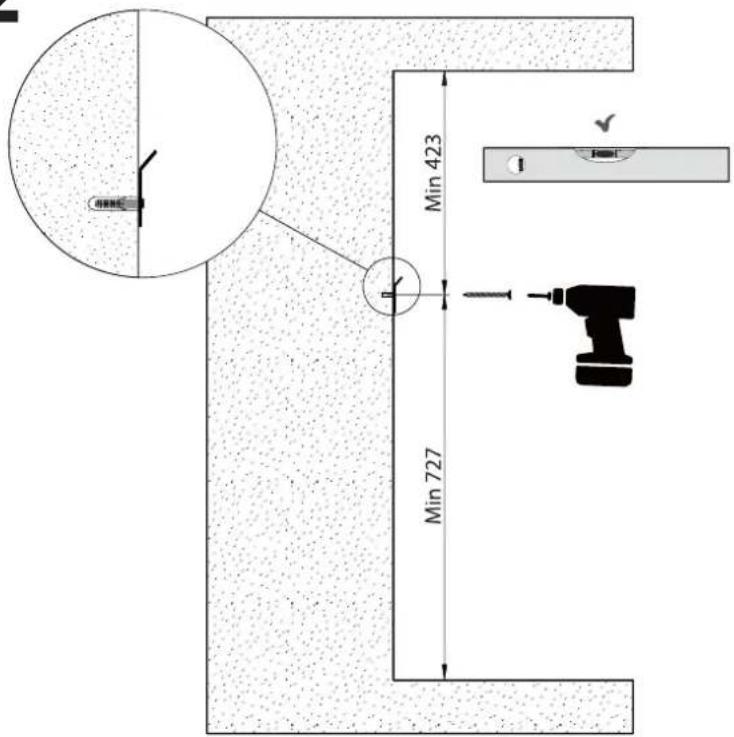

Min 423 Min 727

CDP 40/50/70

3

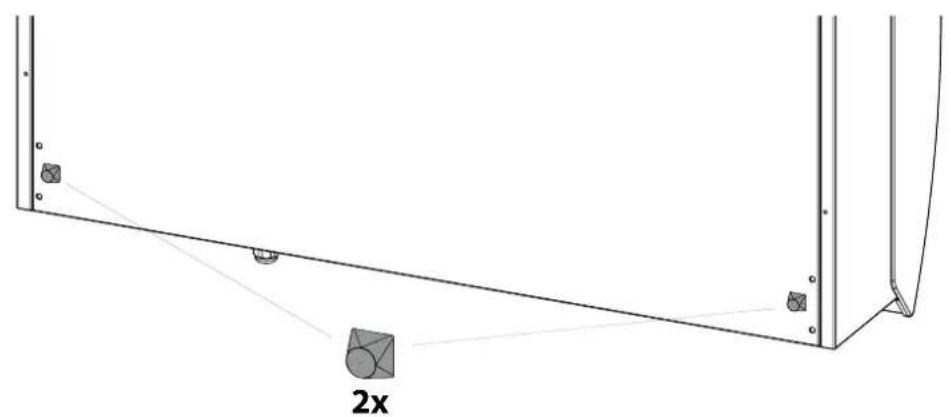

2x

4

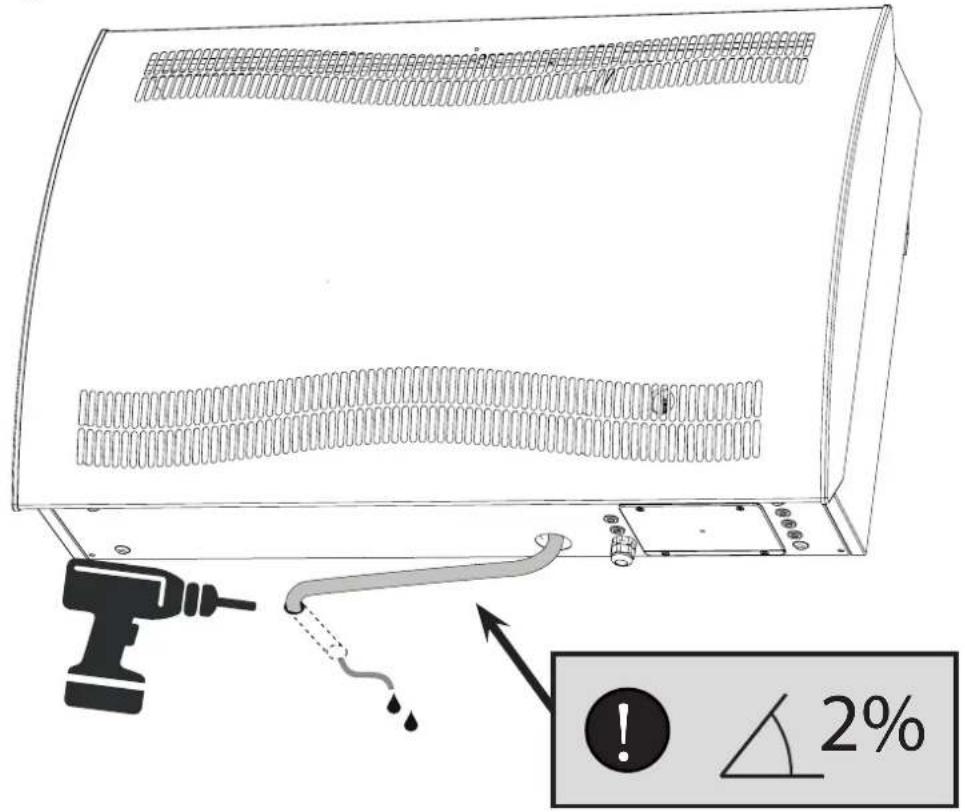

Diagram of an air conditioner unit with warning symbol and 2% warning label, showing electrical connections and a warning icon.

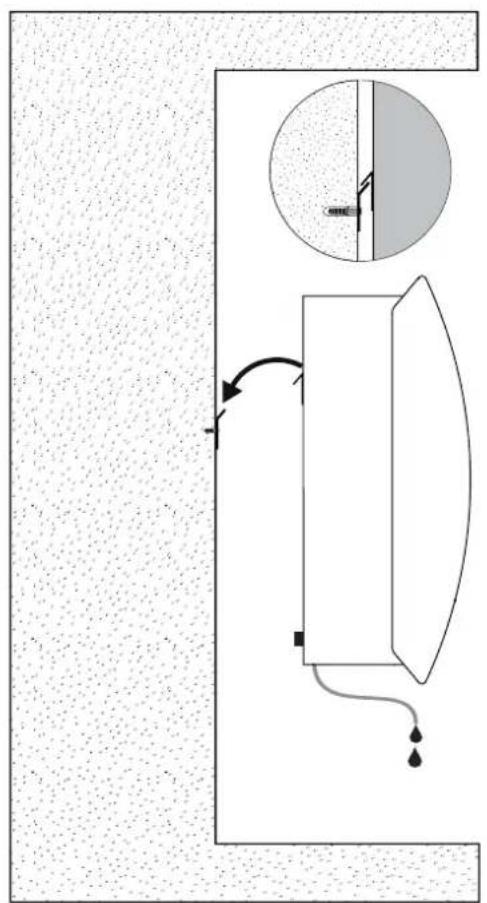

5

Diagram showing a mechanical or fluid system with a circular component and directional arrows, no readable text or symbols present.

6

14

CDP 40/50/70T

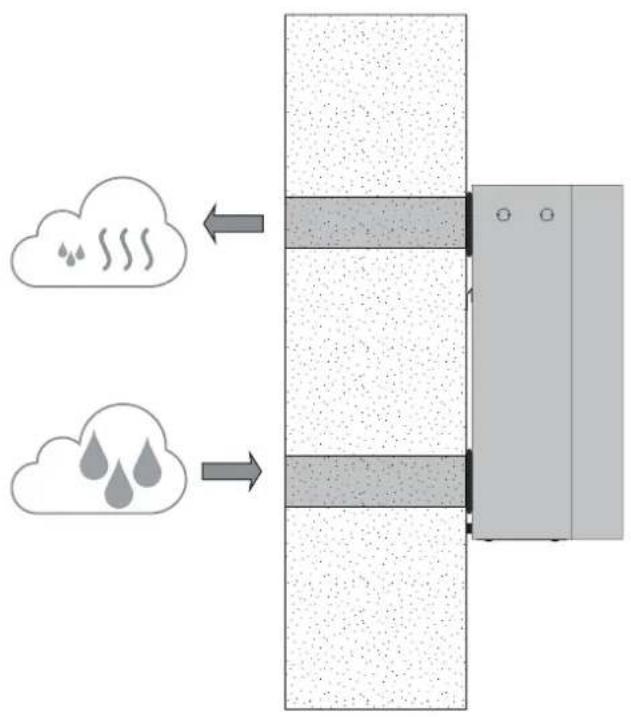

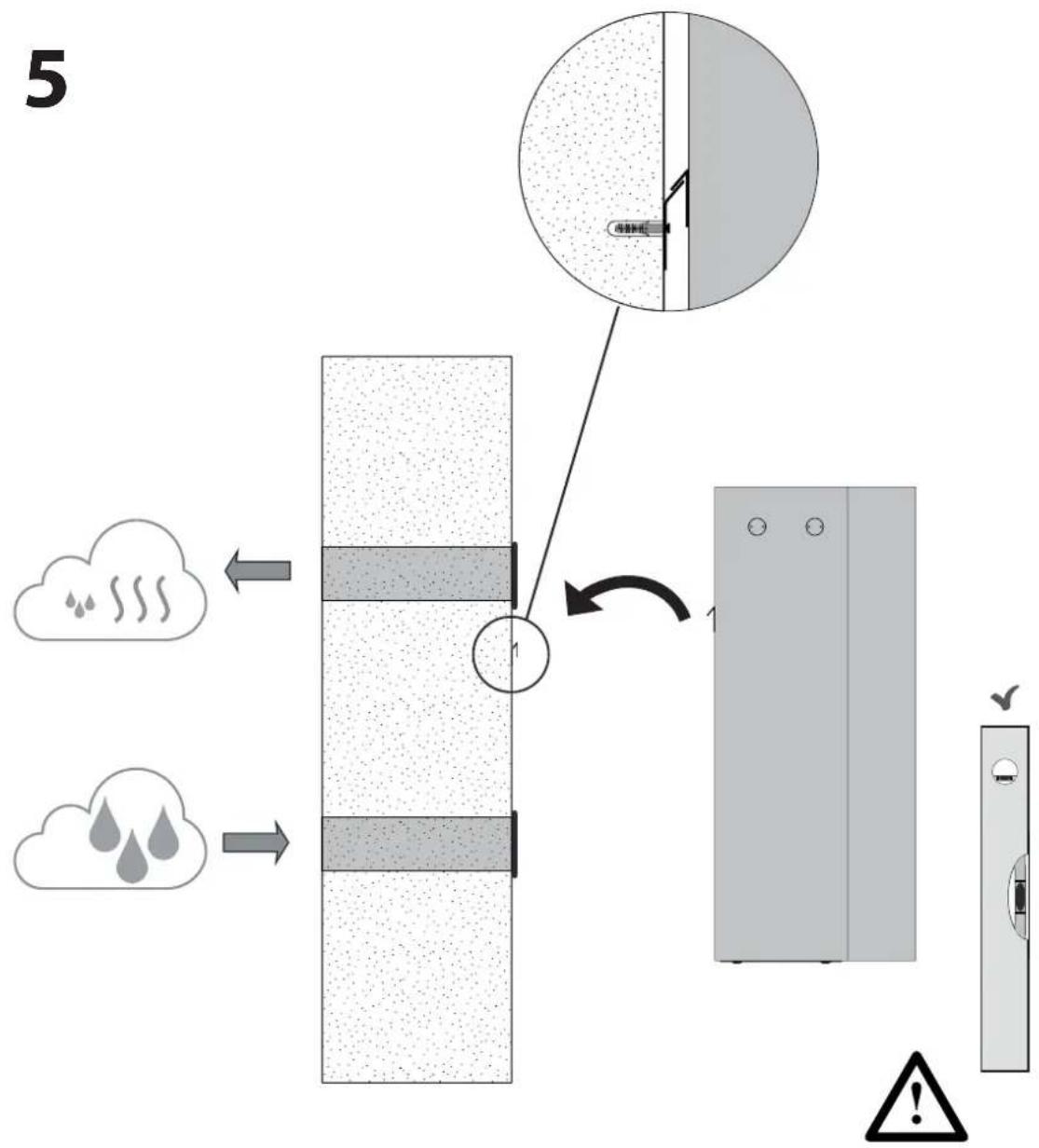

Diagram illustrating cloud weather and heat transfer in a storage or ventilation system, showing cloud movement and heat flow direction.

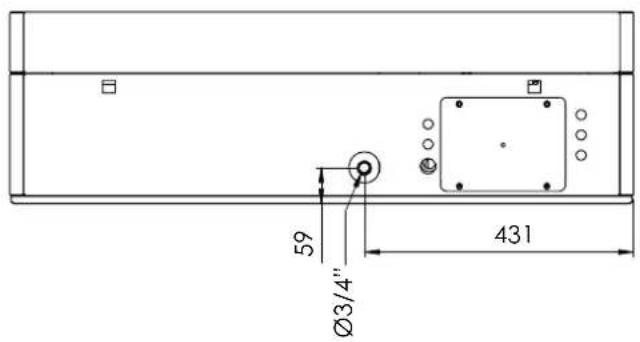

59 Ø3/4" 431

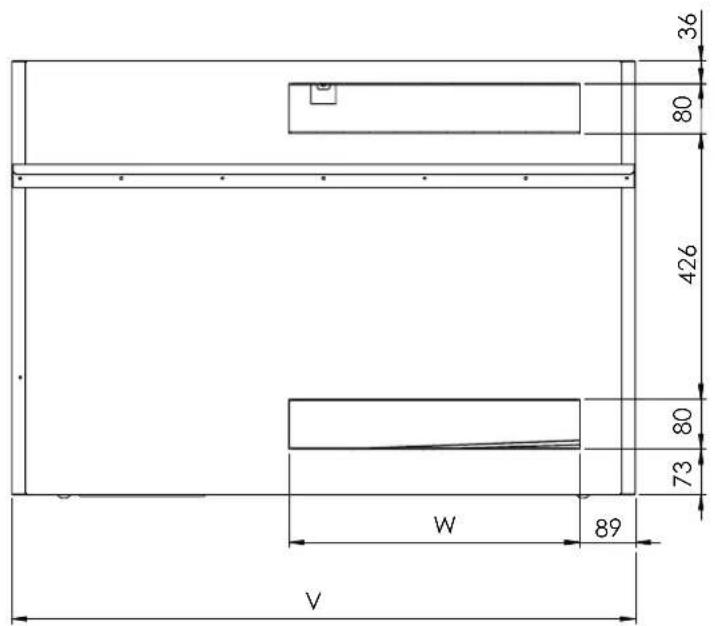

36 80 426 80 73 W 89 V

307 700 294

CDP 40/50/70T

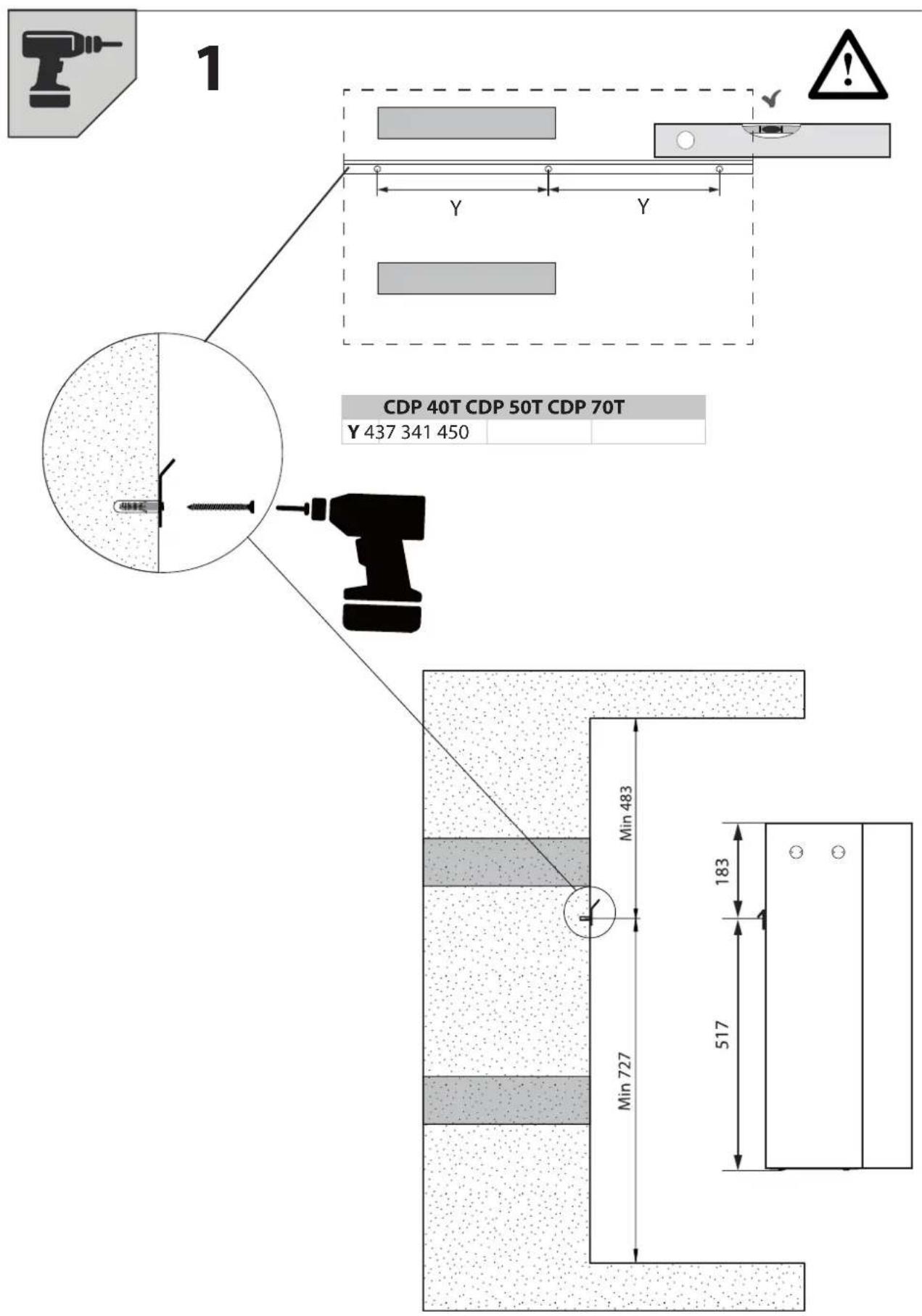

1 Y Y CDP 40T CDP 50T CDP 70T Y 437 341 450 Min 483 183 517 Min 727

CDP 40/50/70T

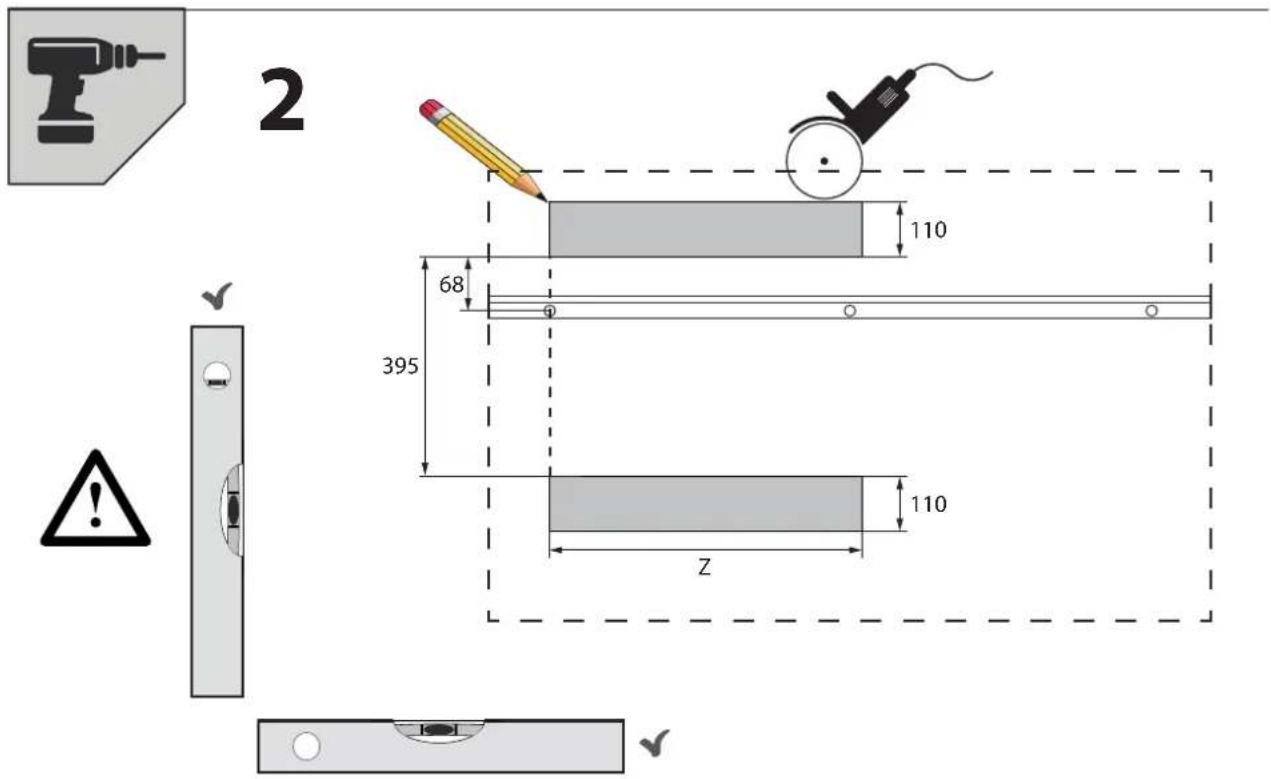

2 110 68 395 110 Z

CDP 40T CDP 50T CDP 70T
Z 610 760 1095

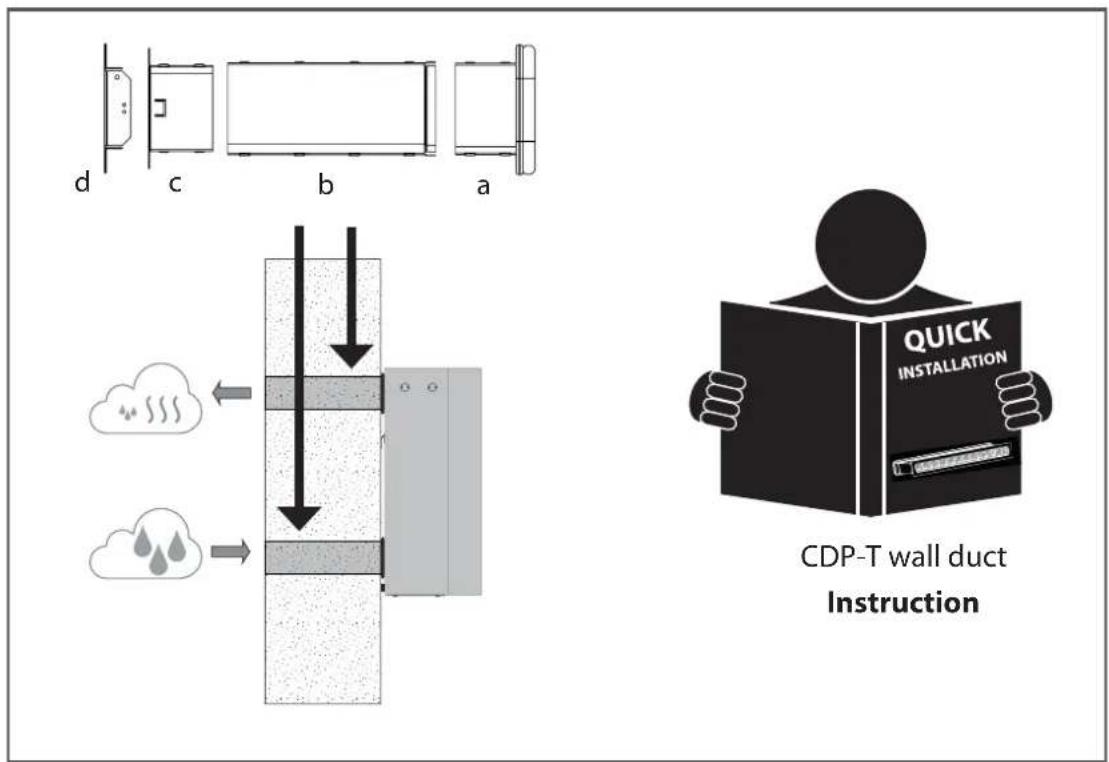

d c b a CDP-T wall duct Instruction QUICK INSTALLATION

CDP 40/50/70T

3

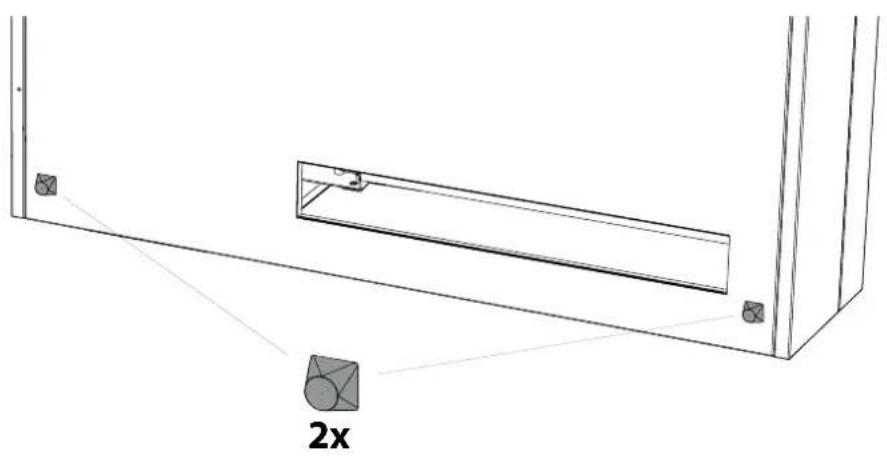

2x

4

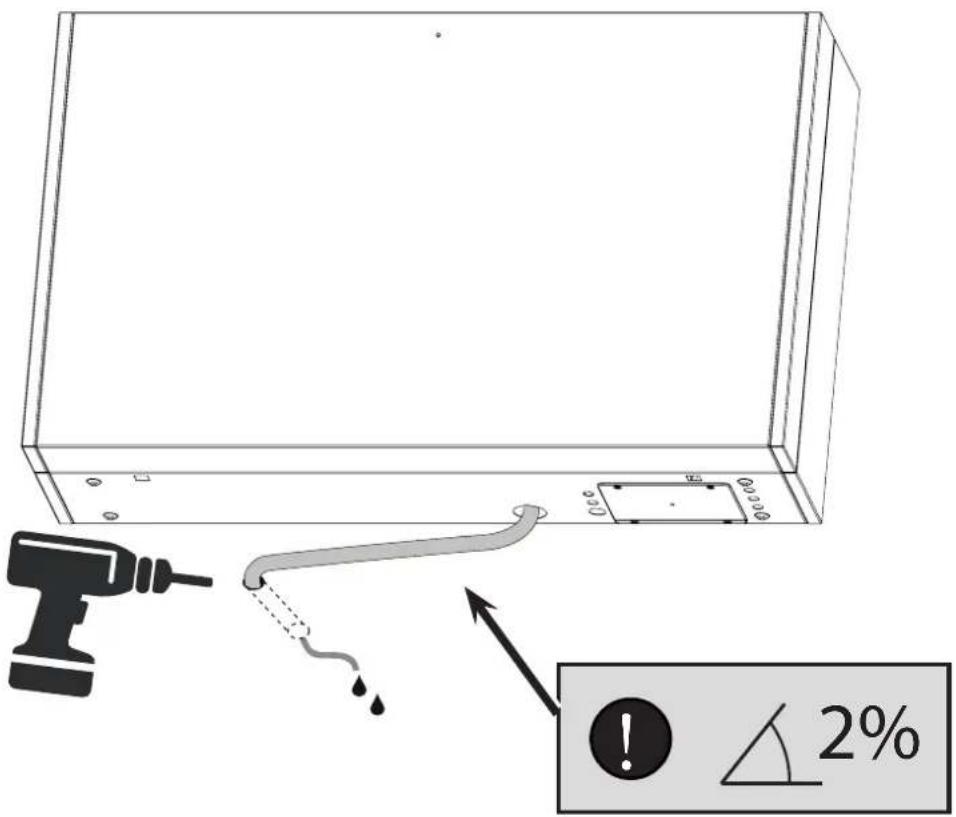

Diagram showing a device with a tool and a 2% warning sign, indicating a 2% reduction or damage.

CDP 40/50/70T


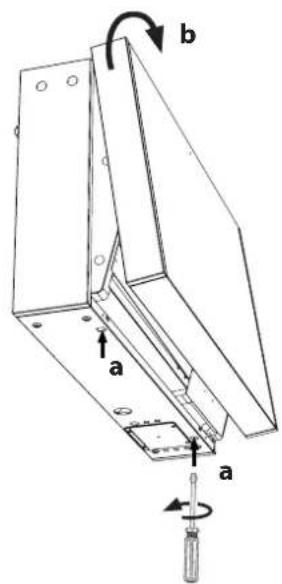

CDP 40/50/70 + CDP 40/50/70T

a

b

1 hour

6

Technical diagram of a mechanical assembly with screw fasteners and mounting holes (no text or labels)

7

Technical line drawing of an electronic device with wiring and connectors (no text or symbols)

CDP 40/50/70 + CDP 40/50/70T

8

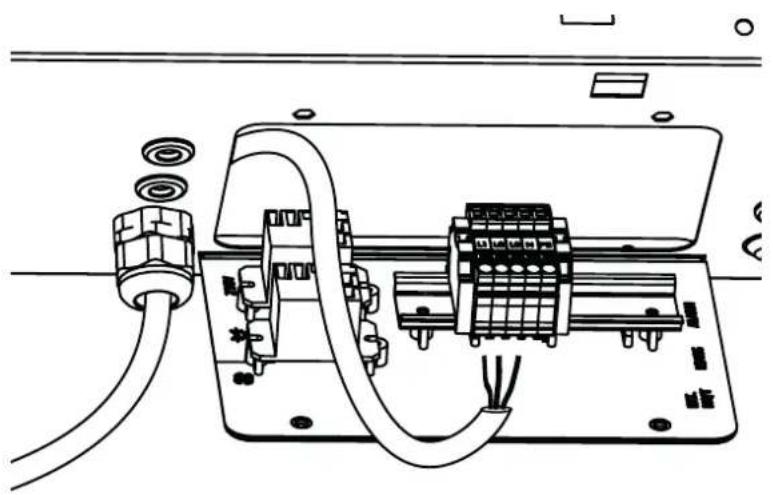

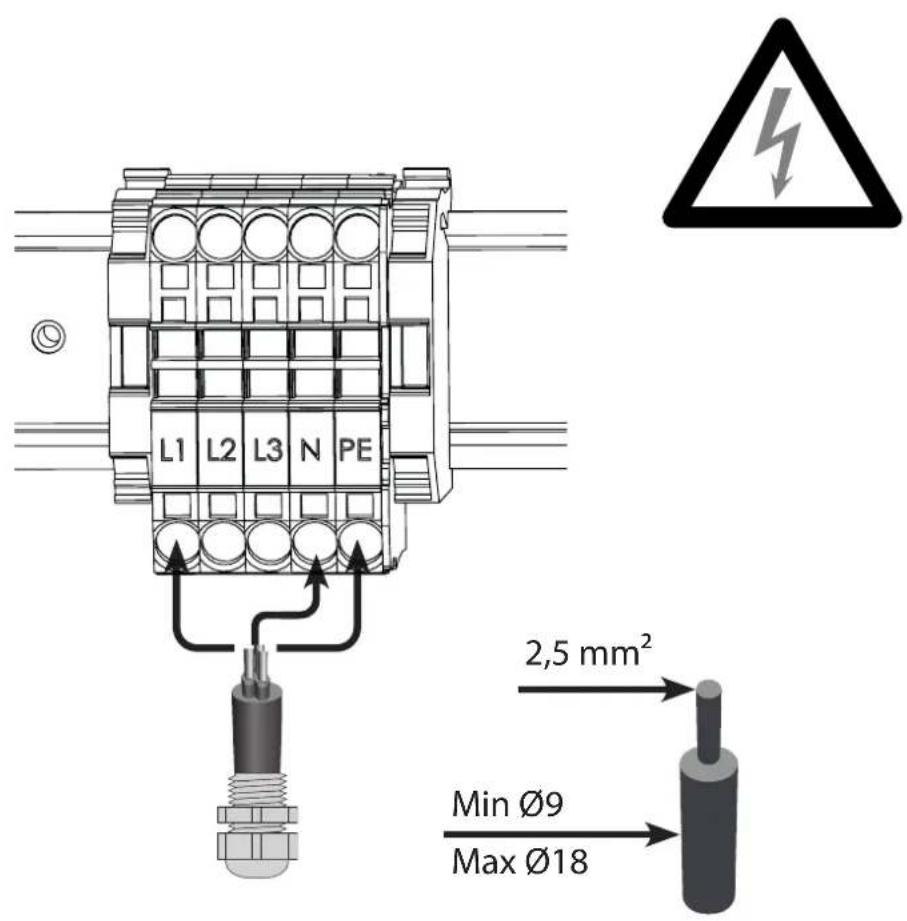

L1 L2 L3 N PE 2,5 mm² Min Ø9 Max Ø18

9

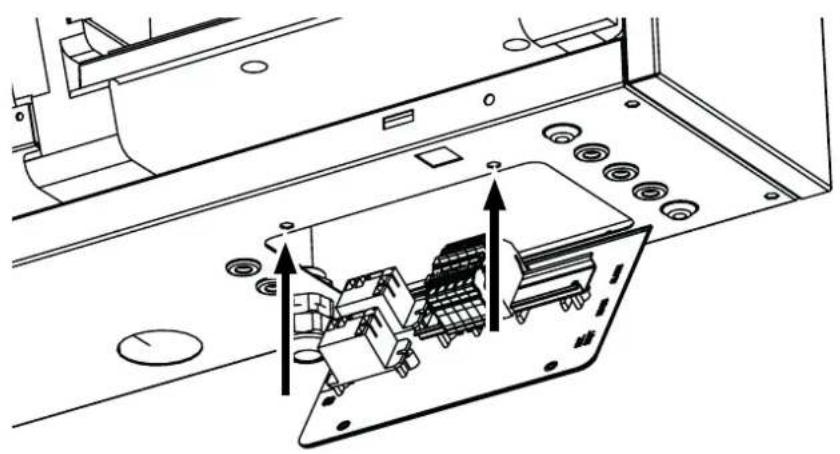

Technical line drawing of an electronic device interior with labeled components and directional arrows (no text or symbols)

CDP 40/50/70 + CDP 40/50/70T

8888 USB RS485 EXT RH/T ALARM 12V DC

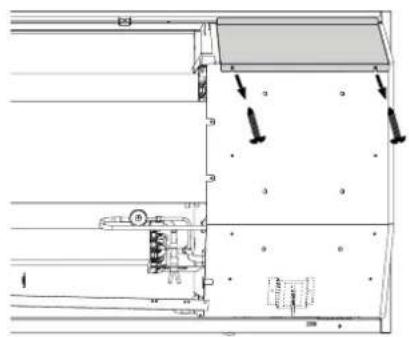

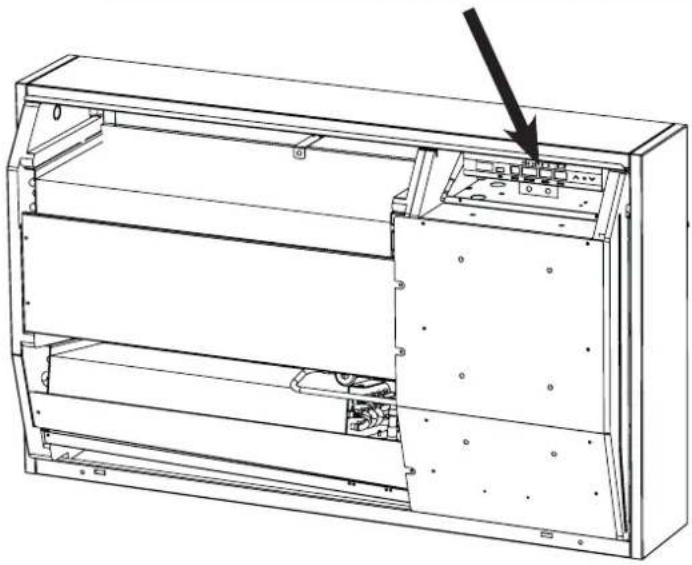

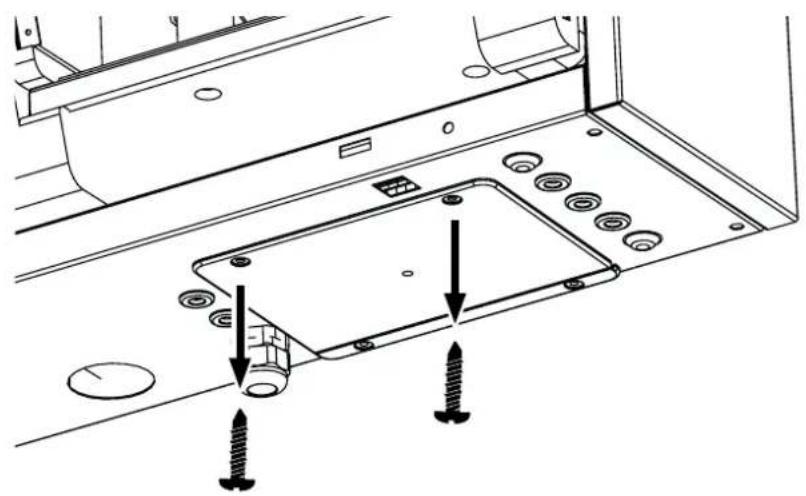

Technical line drawing of an internal electronic device casing with a black arrow pointing to a component (no text or symbols present)

Warning symbol image with exclamation mark inside triangle

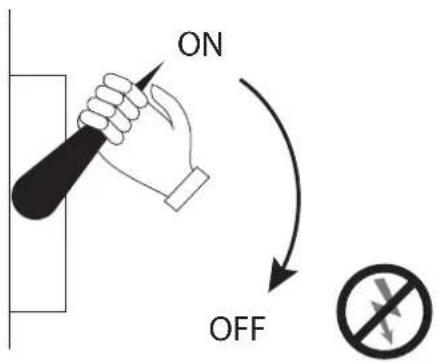

ON OFF

Technical diagram of a mechanical device with labeled parts and directional arrows indicating rotation or movement.

Technical diagram of a mechanical assembly with labeled components and rotation indicators

Technical diagram of a mechanical assembly with no visible text or symbols

CDP 40/50/70 + CDP 40/50/70T
