Type de produit	Déshumidificateur à condensation
Marque	Dantherm
Modèle	CDP 50
Capacité d'extraction	50 L/jour (à 30°C, 80% HR)
Débit d'air	1160 m³/h
Alimentation électrique	400 V / 3 phases / 50 Hz
Puissance absorbée	Environ 2,5 kW (à 20°C, 60% HR)
Dimensions (L × H × P)	326,1 mm × 769,2 mm × 315,6 mm
Poids net	Environ 45 kg
Réfrigérant	R290 (propane)
Plage de fonctionnement	2 °C à 35 °C
Régulation hygrostat	Intégrée, réglable de 30% à 90% HR

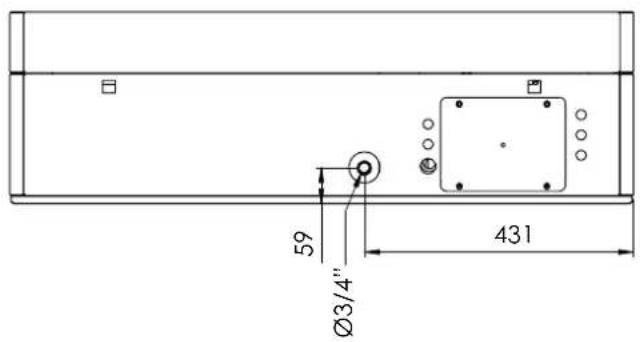

Évacuation des condensats	Par gravité (raccord Ø3/4")
Filtre à air	Lavable, classe G2
Niveau sonore	Environ 55 dB(A) à 1 m
Protection du compresseur	Démarrage différé (3 minutes)
Connectivité	USB, RS485, entrée pour sonde externe RH/T, alarme 12 V DC
Installation	Murale ou au sol, avec conduit d'air (modèle T disponible)
Entretien	Nettoyer le filtre tous les mois, vérifier les condensats
Garantie	2 ans (pièces et main-d'œuvre)

FOIRE AUX QUESTIONS - CDP 50 Dantherm

Comment installer le déshumidificateur CDP 50 ?

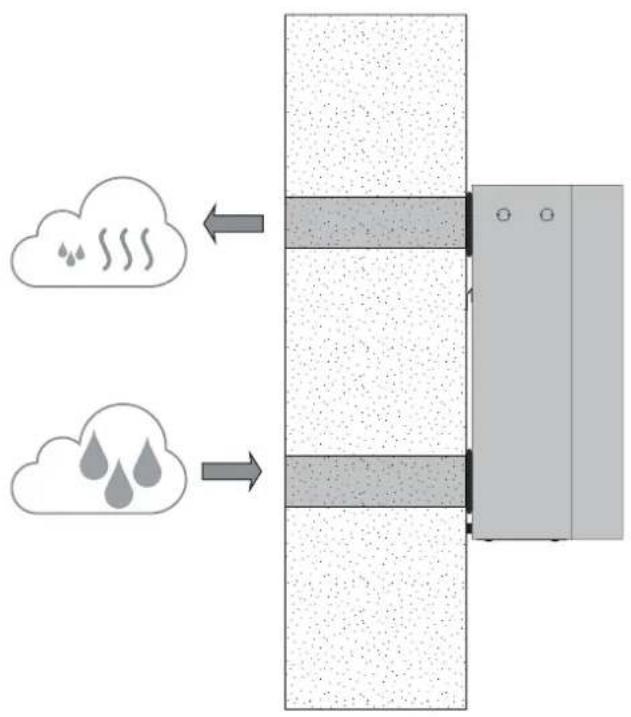

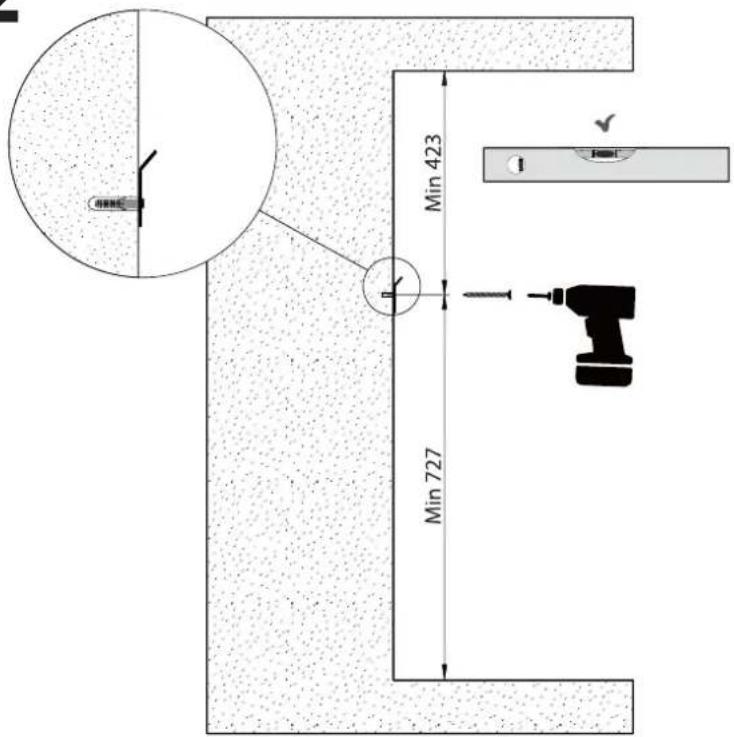

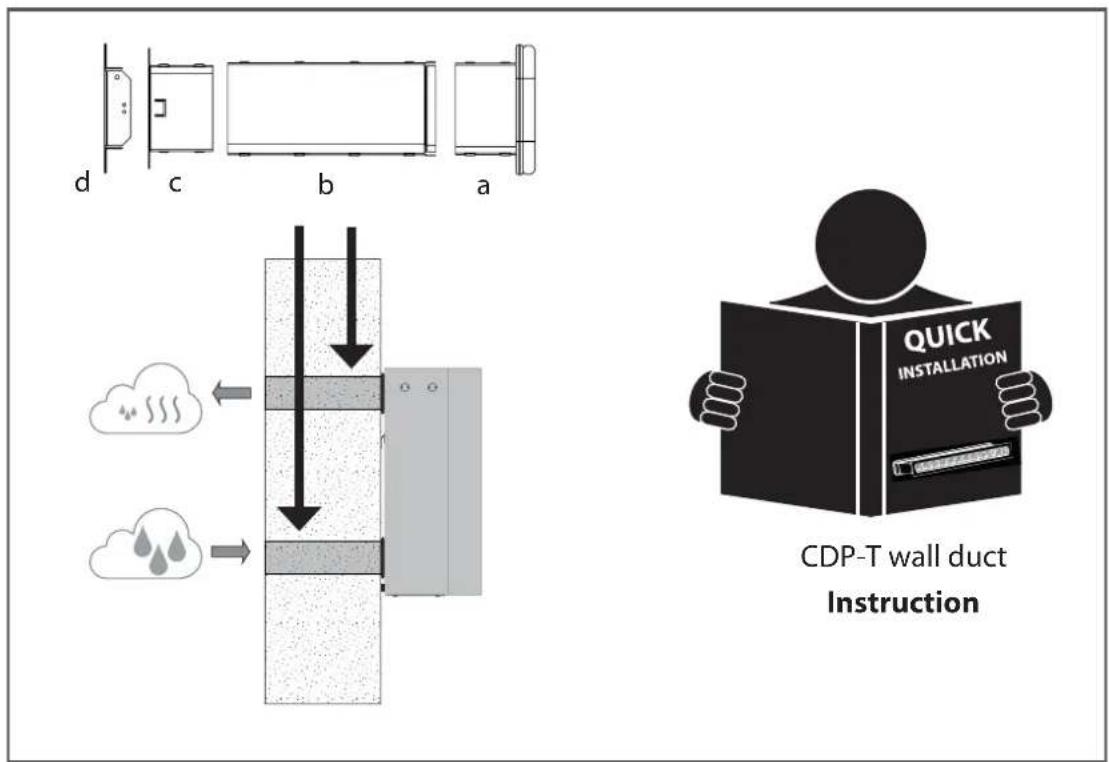

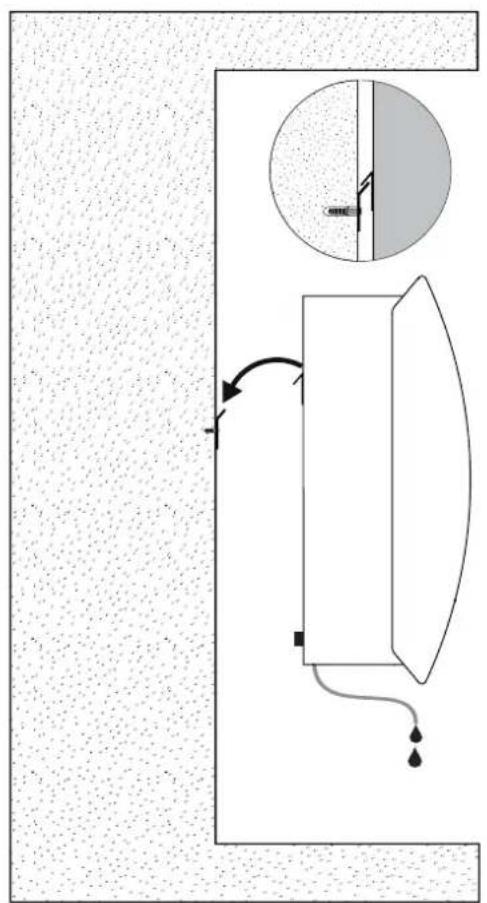

Le CDP 50 peut être installé au sol ou fixé au mur. Pour une installation murale, utilisez le kit de fixation fourni. Assurez-vous que l'appareil est de niveau et stable. Raccordez le tuyau d'évacuation des condensats (Ø3/4") à un drain. Pour le modèle T, un conduit d'air doit être raccordé à l'extérieur.

Quels sont les réglages de l'hygrostat ?

L'hygrostat intégré permet de régler l'humidité relative souhaitée entre 30% et 90%. Tournez le bouton pour sélectionner la valeur désirée. L'appareil s'arrête automatiquement lorsque l'humidité atteint le seuil défini.

Comment nettoyer le filtre à air ?

Le filtre à air est situé à l'avant de l'appareil. Ouvrez la grille, retirez le filtre et lavez-le à l'eau tiède savonneuse. Rincez abondamment et laissez sécher complètement avant de le remettre en place. Il est recommandé de le nettoyer tous les mois.

Que faire si l'appareil ne s'allume pas ?

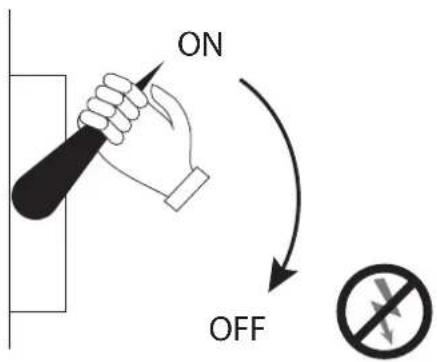

Vérifiez d'abord l'alimentation électrique (400 V triphasée). Assurez-vous que le disjoncteur est enclenché. Si l'appareil ne démarre pas, le compresseur est protégé par un délai de 3 minutes. Attendez quelques minutes puis réessayez. Si le problème persiste, contactez le service technique.

Comment interpréter les voyants lumineux ?

Les voyants sont : RUN (fonctionnement normal), FAIL (défaut), HEAT1 et HEAT2 (chauffage si option). En fonctionnement normal, seul RUN est allumé. Si FAIL s'allume, reportez-vous à la section des codes d'erreur dans la notice.

Quelle est la capacité d'extraction maximale ?

Le CDP 50 peut extraire jusqu'à 50 litres d'eau par jour à une température de 30°C et une humidité relative de 80%. La performance diminue avec des températures plus basses et une humidité plus faible.

Peut-on utiliser l'appareil en extérieur ?

Non, le CDP 50 est conçu pour une utilisation en intérieur uniquement. Il doit être installé dans un endroit sec et à l'abri des intempéries. Ne pas exposer à la pluie ou à des températures inférieures à 2°C.

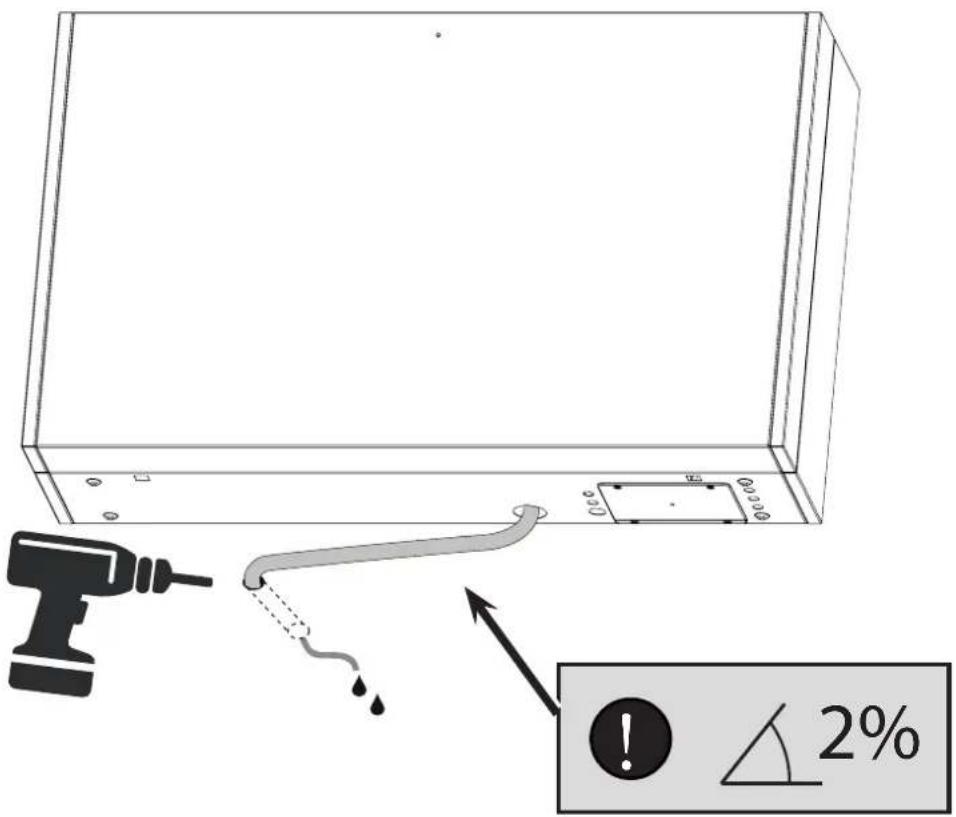

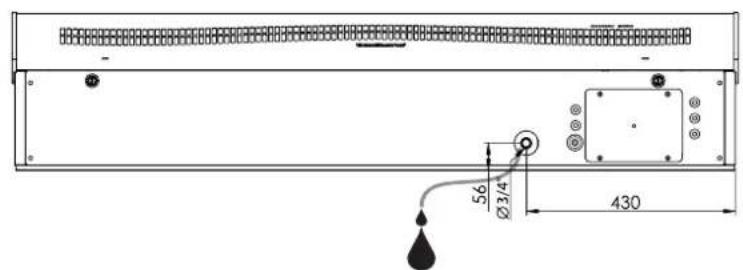

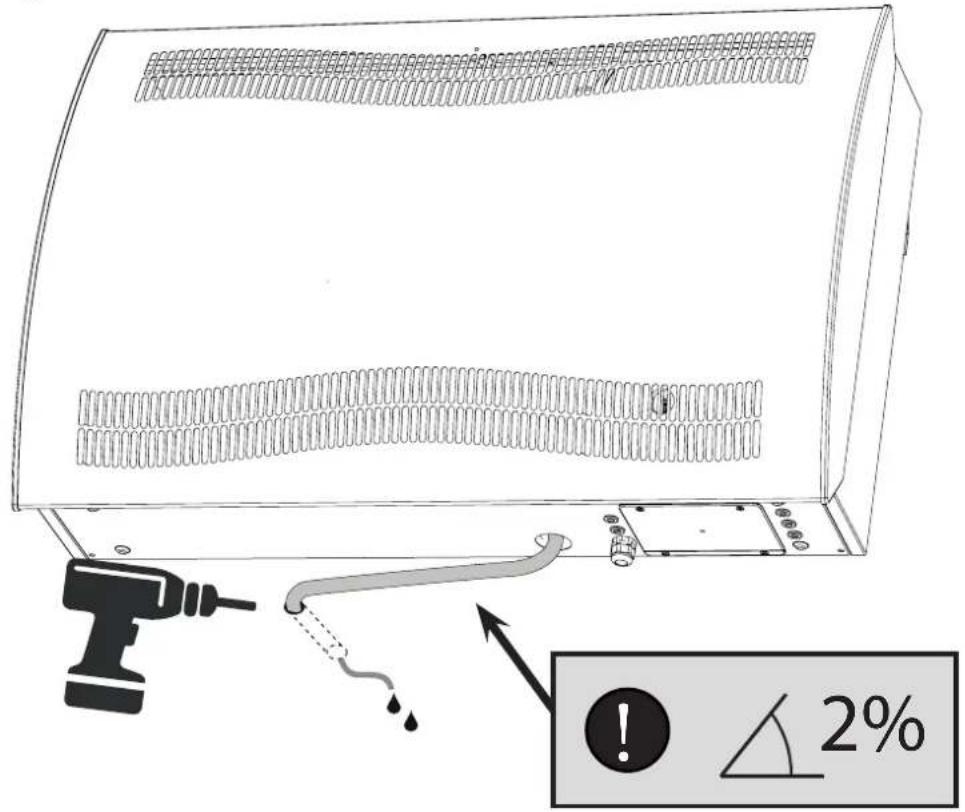

Comment raccorder le tuyau d'évacuation ?

Utilisez un tuyau flexible de diamètre intérieur 3/4" (19 mm). Raccordez-le à la sortie d'évacuation située à l'arrière de l'appareil. Assurez-vous que le tuyau est incliné vers le bas pour permettre l'écoulement par gravité. Évitez les coudes et les longueurs excessives.

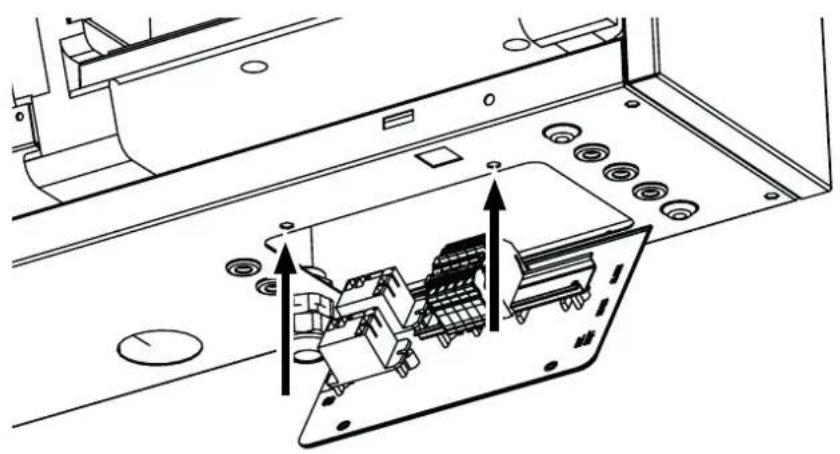

Quelle est la fonction de la connectique USB et RS485 ?

Le port USB permet de brancher une clé pour la mise à jour du logiciel. Le port RS485 permet de connecter l'appareil à un système de gestion centralisé pour la supervision à distance. Utilisez un câble blindé pour éviter les interférences.

Que faire en cas de code d'erreur ?

Consultez la notice pour la signification des codes. Les codes courants : E1 (sonde de température défectueuse), E2 (sonde d'humidité défectueuse), E3 (surchauffe). Coupez l'alimentation, attendez 5 minutes, puis rallumez. Si le code persiste, contactez le service après-vente.

MODE D'EMPLOI CDP 50 Dantherm

QUICK INSTALLATION

CDP 40-50-70 / CDP 40T-50T-70T

en	It is the responsibility of the operator to read and understand this service manual and other information provided and to use the correct operating procedure.Read the entire manual before the initial start-up of the unit. It is important to know the correct operating procedures for the unit and all safety precautions to prevent the possibility of property damage and/or personal injury.It is the responsibility of the installer to ensure the conformity of all, not supplied cables towards national regulations.
de	Der Benutzer muss dieses Servicehandbuch und weitere bereitgestellte Informationen gelesen und verstanden haben und ist für den ordnungsgemäßen Betrieb verantwortlich.Vor der ersten Inbetriebnahme des Geräts das ganze Handbuch durchlesen. Die Verfahrensweisen für einen ordnungsgemäßen Betrieb des Geräts und alle Sicherheitsvorkehrungen müssen bekannt sein, um Sachschäden und/oder Verletzungen zu vermeiden.Der Installateur ist dafür verantwortlich, dass alle verwendeten Kabel, die nicht Teil des Lieferumfangs sind, den nationalen Vorschriften entsprechen.
fr	Il relève de la responsabilité de l'opérateur de lire et de comprendre le présent manuel d'entretien, ainsi que les autres informations fournies et d'utiliser la procédure opérationnelle appropriée.Il convient de lire entièrement le manuel avant le démarrage initial de l'unité. Il est important de connaître les procédures opérationnelles adaptées à l'unité, ainsi que toutes les précautions de sécurité afin de prévenir tous les dommages matériels et/ou corporels éventuels.Il relève de la responsabilité de l'installateur d'assurer la conformité de tous les câbles non fournis avec les réglementations nationales.
it	È responsabilità dell'operatore leggere attentamente il presente manuale di servizio e le altre istruzioni fornite nonché utilizzare la corretta procedura di funzionamento.Leggere interamente il manuale prima della messa in funzione dell'unità. È importante conoscere le corrette procedure di funzionamento dell'unità e tutte le precauzioni di sicurezza per evitare possibili danni materiali e/o lesioni personali.È responsabilità dell'installatore garantire la conformità alle normative nazionali di tutti i cavi non in dotazione.
es	Es responsabilidad del operario leer y comprender este manual de uso y mantenimiento y cualquier otra información proporcionada, y hacer uso de los procedimientos operativos correctos.Lea todo el manual antes de arrancar por primera vez la unidad. Es importante conocer los procedimientos operativos correctos de la unidad y todas las precauciones de seguridad, para evitar lesiones personales o daños materiales.Es responsabilidad del instalador garantizar la conformidad con la normativa nacional de todos los cables no suministrados junto con el sistema.
pt	É responsabilidade do operador ler e compreender o presente manual de manutenção, bem como outras informações facultadas, e utilizar o procedimento de funcionamento correto. Leia o manual na íntegra antes do arranque inicial da unidade. É importante conhecer todos os procedimentos de funcionamento corretos da unidade e todas as precauções de segurança, de forma a evitar a possibilidade de danos materiais e/ou de ferimentos pessoais.É responsabilidade do técnico de instalação garantir a conformidade de todos os cabos não fornecidos em relação aos regulamentos nacionais.

da

Det er operatørens ansvar at læse og sætte sig ind i denne servicemanual og anden medfølgende dokumentation og at benytte den korrekte betjeningsprocedure.

Læs hele manualen, inden enheden startes op første gang. Det er vigtigt at kende de korrekte betjeningsprocedurer til enheden og samtlige sikkerhedsforholdsregler for at forhindre tingsskade og/eller personskade.

Det er installatørens ansvar at sikre, at samtlige ikke-medfølgende kabler stemmer overens med nationale bestemmelser.

ru

Оператор обязан прочитать и понять данное Руководство по техническому обслуживанию и прочую предоставленную информацию, а также соблюдать установленный порядок действий.

Перед первым пуском устройства необходимо полностью прочитать руководство. Крайне важно знать надлежащий порядок действий при работе с устройством и соблюдать все меры предосторожности во избежание возможного повреждения оборудования или травмирования персонала.

Ответственность за соответствие местным нормам и правилам не входящих в комплект поставки кабелей несет монтажник.

pl

Operator ma obowiązek przeczytać i zrozumieć niniejszą instrukcję serwisową oraz inne dostarczone informacje, a także stosować właściwą procedurę eksploatacyjną.

Przeczytaj całą instrukcję serwisową przed pierwszym uruchomieniem urządzenia. Należy znać prawidłowe procedury eksploatacyjne urządzenia oraz wszystkie środki bezpieczeństwa, aby zapobiegać uszkodzeniom mienia oraz obrażeniom ciała.

Monter ponosi odpowiedzialność za zgodność z przepisami krajowymi wszystkich kabli niedostarczonych wraz z urządzeniem.

nl

Het is de verantwoordelijkheid van de gebruiker om deze servicehandleiding en andere verstrekte informatie te lezen en begrijpen en om de juiste bedieningsprocedure te gebruiken. Lees de hele handleiding door voordat u de eenheid voor het eerst opstart. Het is belangrijk om bekend te zijn met de juiste bedieningsprocedures voor de eenheid en alle veiligheidsmaatregelen om de kans op beschadiging van eigendommen en/of lichamelijk letsel te vermijden.

Het is de verantwoordelijkheid van de installateur om te zorgen voor de conformiteit van alle niet inbegrepen kabels met de nationale regelgeving.

se

Operatören ansvarar för att läsa och förstå denna servicehandbok och annan information som tillhandahålls, samt att använda enheten på rätt sätt.

Läs igenom hela handboken innan enheten startas för första gången. Det är viktigt att känna till hur enheten används på rätt sätt och vilka säkerhetsåtgärder som måste vidtas för att förhindra sak- och/eller personskador.

Installatören ansvarar för att säkerställa att samtliga, inte bara medföljande, kablar uppfyller lokala bestämmelser.

		CDP 40/50/70
		CDP 40/50/70 T
		CDP 40/50/70
		CDP 40/50/70 T
		CDP 40/50/70
		CDP 40/50/70 T

https://support.dantherm.com

Simple line drawing of a house with a window and a black 'X' mark (no text or symbols)

Simple line drawing of a house with a checkmark inside, no text or symbols present

Two parallel wavy lines with textured fill, no text or symbols present

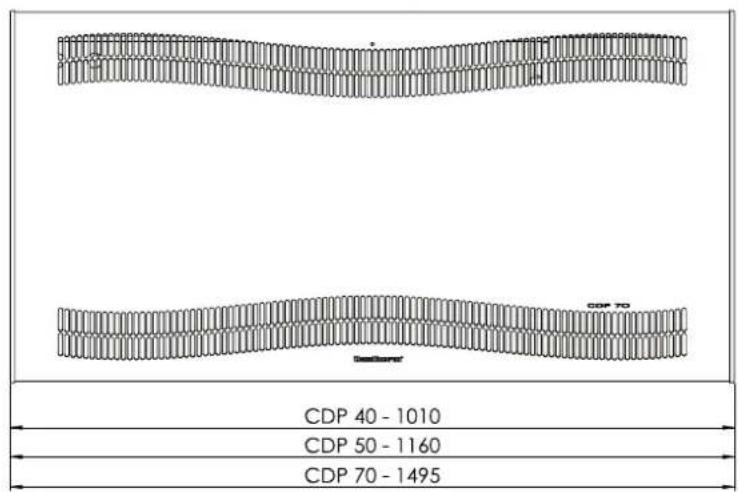

CDP 40/50/70

1

2

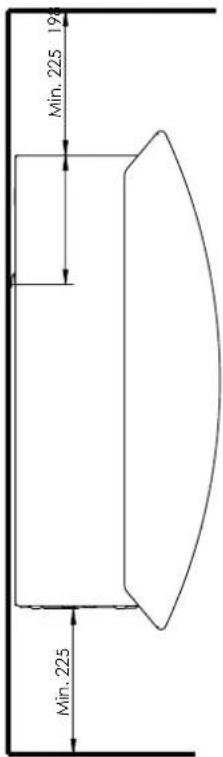

CDP 40/50/70

3

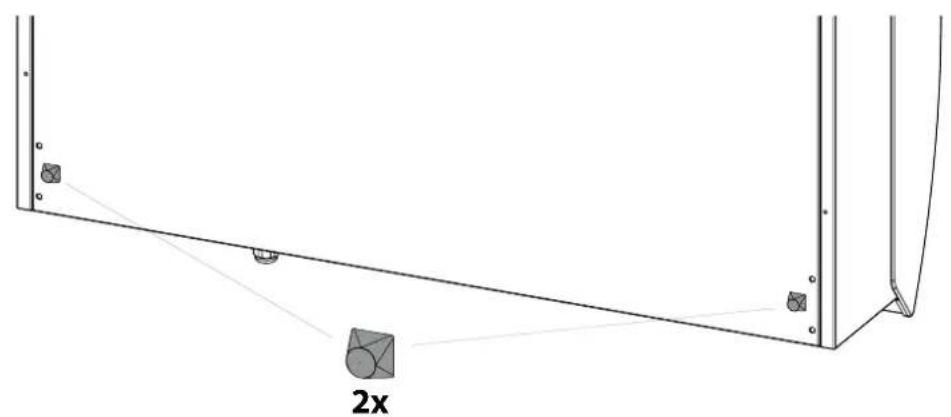

Technical line drawing of a mechanical assembly with two 2x magnified views (no text or symbols)

4

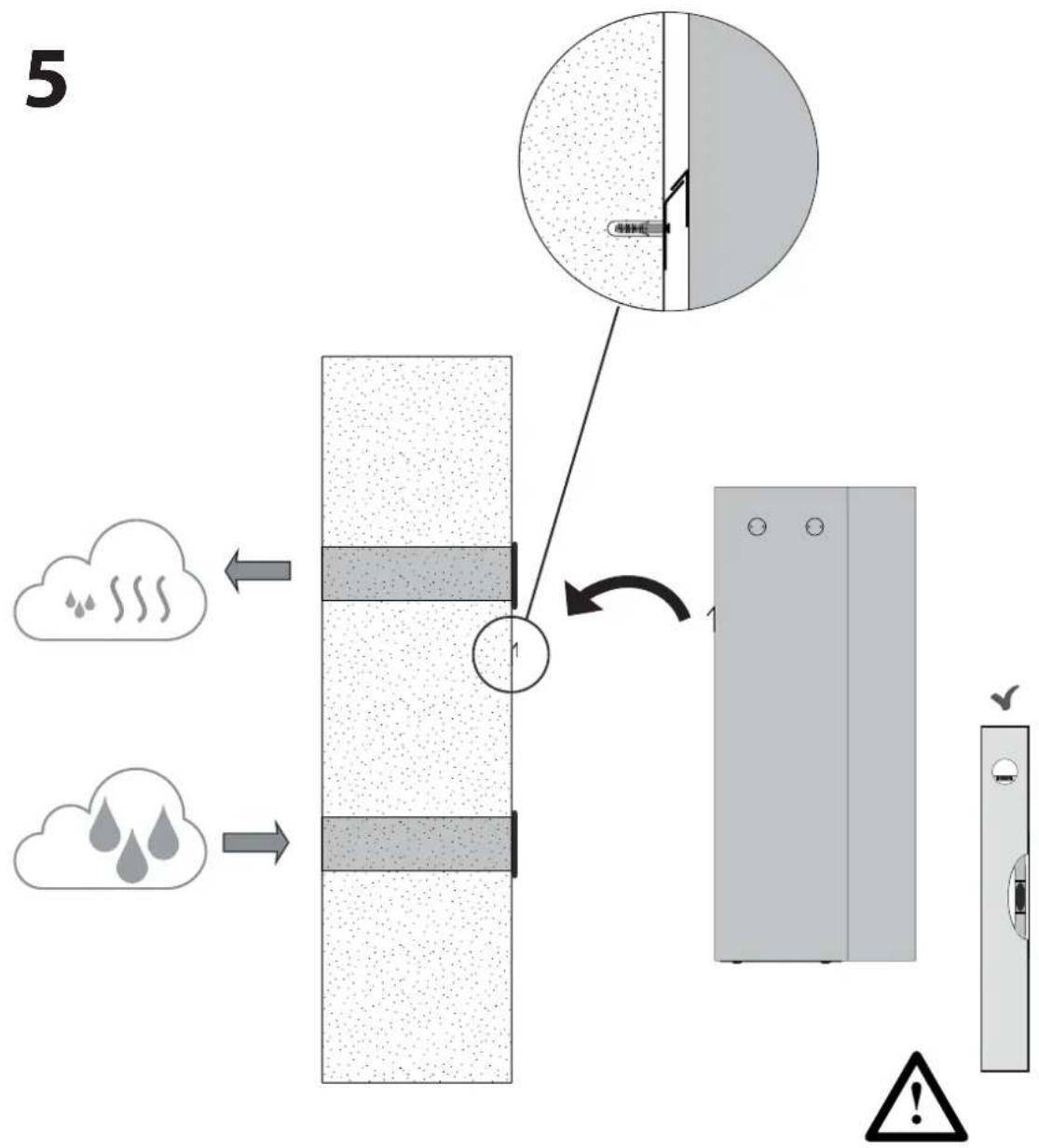

5

Diagram showing a mechanical or fluid system with a circular component and directional arrows, no readable text or symbols present.

6

CDP 40/50/70T

CDP 40/50/70T

CDP 40/50/70T

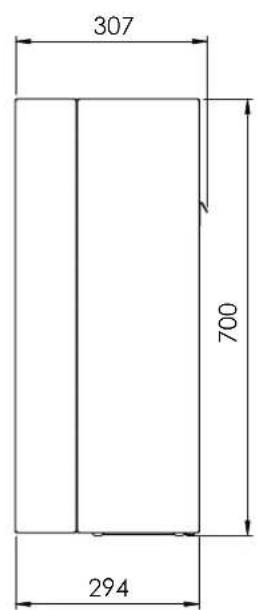

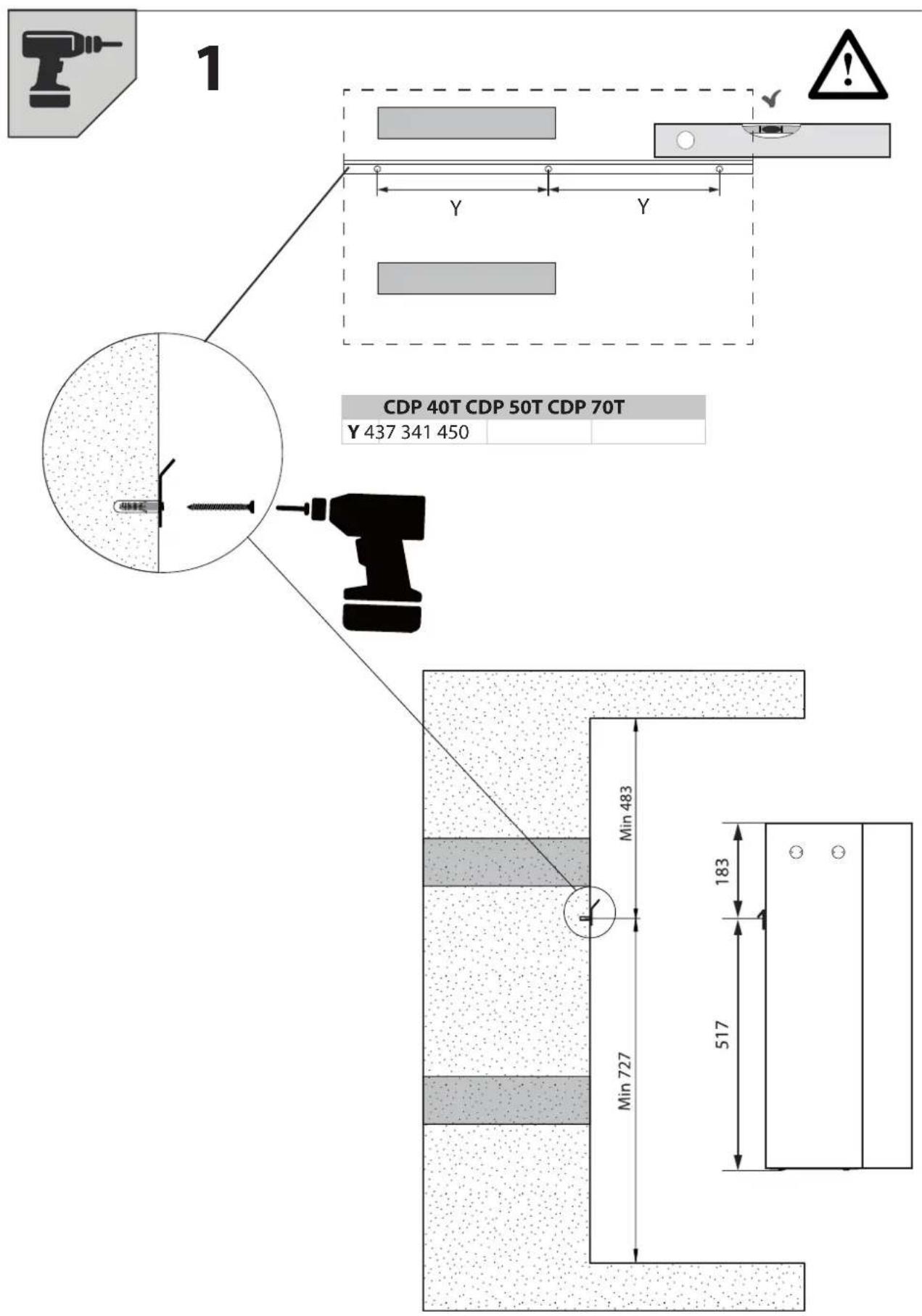

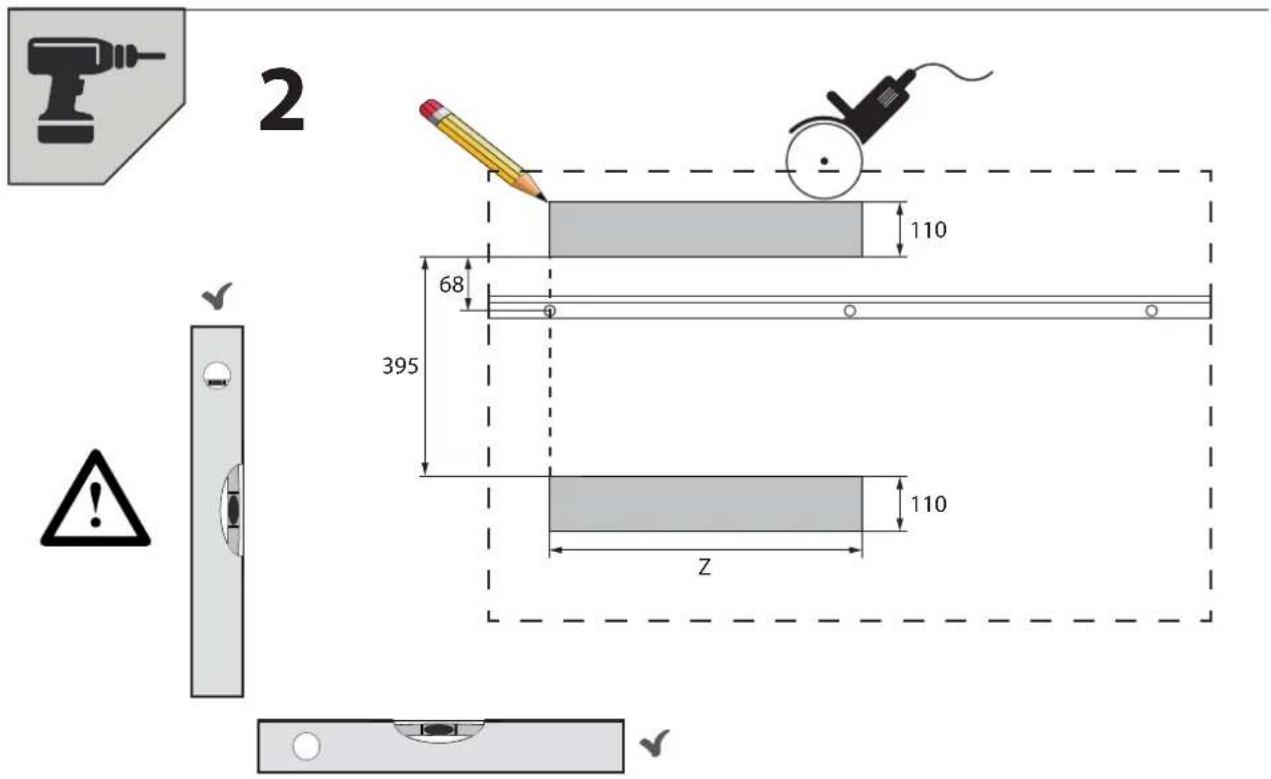

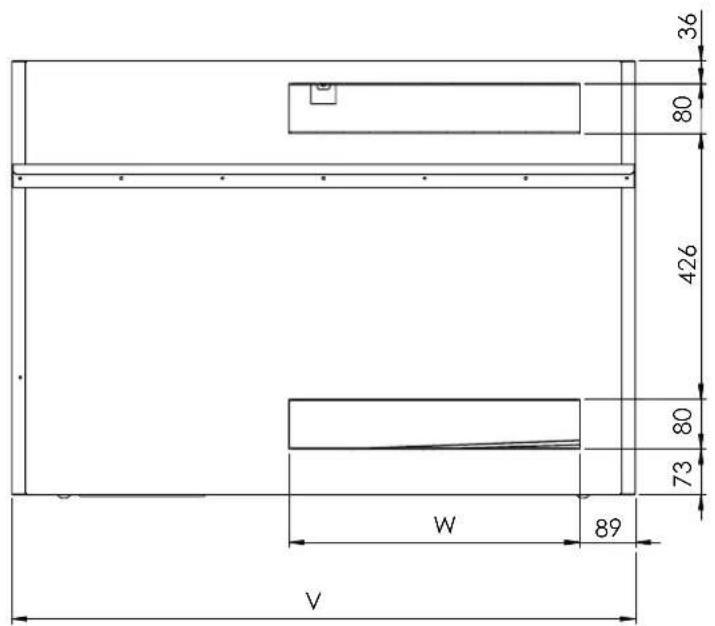

CDP 40T CDP 50T CDP 70T
Z 610 760 1095

CDP 40/50/70T

3

4

CDP 40/50/70T


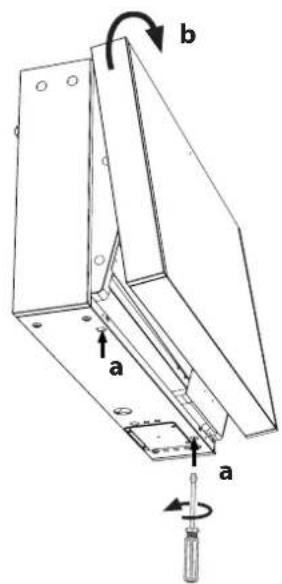

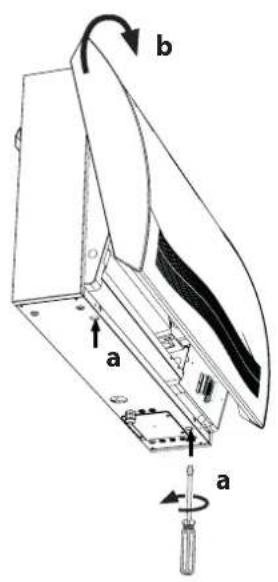

CDP 40/50/70 + CDP 40/50/70T

b

6

Technical diagram of a mechanical assembly with screw fasteners and mounting holes (no text or labels)

7

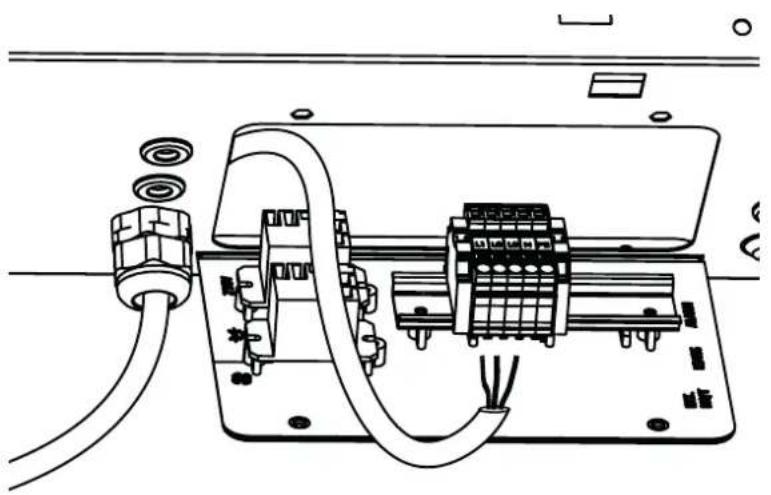

Technical line drawing of an electronic device with wiring and connectors (no text or symbols)

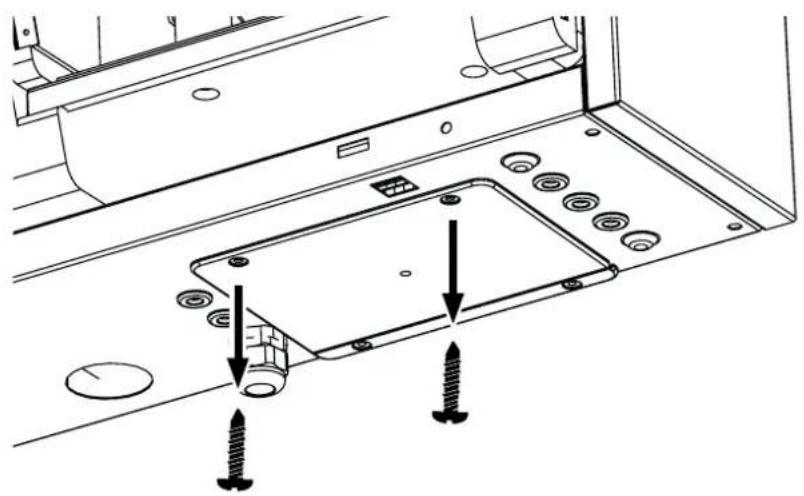

CDP 40/50/70 + CDP 40/50/70T

8

9

Technical line drawing of an electronic device interior with labeled components and directional arrows (no text or symbols)

CDP 40/50/70 + CDP 40/50/70T

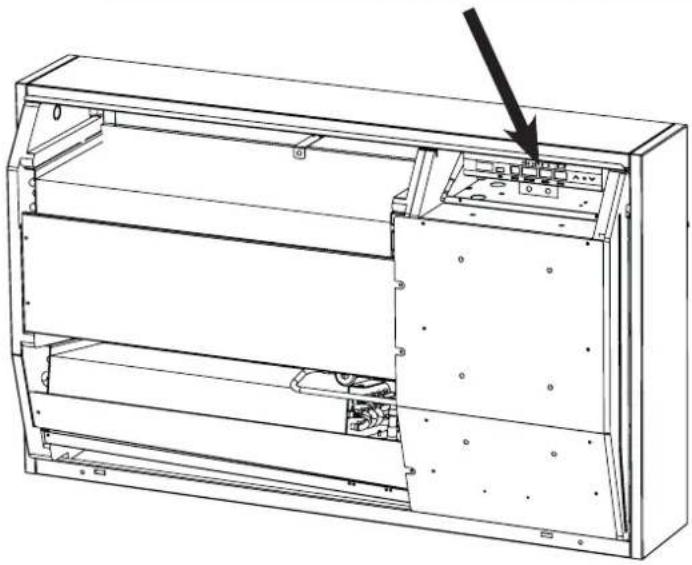

Technical line drawing of an internal electronic device casing with a black arrow pointing to a component (no text or symbols present)

Technical diagram of a mechanical assembly with no visible text or symbols

CDP 40/50/70 + CDP 40/50/70T
