Air Force 4 Max - Compresseur SCHEPPACH - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Compresseur d'air
Marque	Scheppach
Modèle	Air Force 4 Max
Puissance moteur maximale	1100 W
Pression de service maximale	8 bar
Débit d'air effectif à 7 bar	25 l/min
Débit d'air effectif à 4 bar	55 l/min
Débit d'air effectif à 1 bar	85 l/min
Vitesse de rotation du compresseur	4300 tr/min
Alimentation électrique	220-240 V ~ 50 Hz
Mode de service (rapport cyclique)	S3 15% (1,5 min de marche / 8,5 min de pause)
Type de protection	IP20
Classe de protection	II
Poids net	5 kg
Niveau de pression acoustique (LpA)	75,3 dB(A)
Niveau de puissance acoustique garanti (LwA)	97 dB(A)
Fonctions principales	Gonflage de pneus, soufflage, pulvérisation (avec accessoires)
Accessoires fournis	Tuyau d'air comprimé, poignée de gonflage avec manomètre, adaptateurs pour valves, aiguille à ballon, embout soufflette
Entretien et nettoyage	Nettoyer avec un chiffon humide et un peu de savon noir ; ne pas utiliser de solvants ; vidanger la condensation régulièrement
Sécurité	Port de lunettes et protection auditive obligatoire ; utiliser un disjoncteur différentiel 30 mA ; ne pas exposer à la pluie
Pièces d'usure	Courroie, couplage (non inclus dans la livraison)
Garantie	Garantie légale à compter de la réception (pièces défectueuses remplacées gratuitement)

FOIRE AUX QUESTIONS - Air Force 4 Max SCHEPPACH

Comment gonfler un pneu de voiture avec le compresseur Air Force 4 Max ?

Raccordez le tuyau d'air comprimé (5) au coupleur rapide (4) du compresseur. Fixez la poignée de gonflage (G) avec l'adaptateur adapté sur la valve du pneu. Mettez le compresseur en marche (interrupteur en position I) et appuyez sur la gâchette pour libérer l'air. Le manomètre intégré n'est pas étalonné, vérifiez la pression avec un manomètre certifié après le gonflage.

Pourquoi mon compresseur ne démarre-t-il pas ?

Vérifiez d'abord la tension secteur : le câble, la fiche, le fusible et la prise. Si la tension est trop basse (par exemple à cause d'une rallonge trop longue), le moteur peut ne pas démarrer. Par temps froid (< +5°C), le moteur peut avoir du mal à démarrer. Si le moteur est surchauffé, laissez-le refroidir. Si le problème persiste, contactez un service après-vente.

Que faire si le compresseur fonctionne mais n'atteint pas la pression ?

Cela peut être dû à une soupape anti-retour qui fuit (à remplacer) ou à des joints cassés (à contrôler et remplacer par un professionnel). Assurez-vous également que les raccords de flexible sont bien serrés et sans fuite.

Comment nettoyer le compresseur correctement ?

Débranchez l'appareil et laissez-le refroidir. Nettoyez-le avec un chiffon humide et un peu de savon noir. N'utilisez jamais de solvants, de produits agressifs ou d'eau à l'intérieur. Veillez à ce qu'aucun liquide ne pénètre dans le moteur. Essuyez les accessoires séparément.

Le compresseur peut-il être utilisé pour des travaux de peinture ?

Oui, avec un pistolet à peinture adapté. Respectez les consignes de sécurité : ne pulvérisez pas de liquides ayant un point d'inflammation inférieur à 55°C, travaillez dans un local bien ventilé (>30 m³), portez un masque et des lunettes. Ne fumez pas pendant la pulvérisation. Le compresseur doit être placé hors de portée des projections.

Quel type d'huile utiliser pour le compresseur ?

Le compresseur Air Force 4 Max est un modèle sans huile (maintenance réduite). Il ne nécessite pas de vidange d'huile. Vérifiez simplement l'état des filtres à air (si présents) et suivez les instructions de la notice.

Comment ranger le compresseur après utilisation ?

Débranchez-le et videz la condensation en ouvrant la soupape de purge. Enroulez le câble d'alimentation dans le compartiment latéral et le tuyau dans le compartiment de rangement. Stockez-le dans un endroit sec, à l'abri du gel, en position verticale et hors de portée des enfants.

Le bruit est-il normal ? Faut-il une protection auditive ?

Oui, le niveau sonore peut atteindre 97 dB(A). Portez toujours une protection auditive adaptée lors de l'utilisation. Les nuisances sonores peuvent entraîner une perte d'audition.

Puis-je utiliser ce compresseur en extérieur ?

Oui, mais uniquement par temps sec et pour de courtes durées. Le compresseur ne doit pas être exposé à la pluie ou à l'humidité. Après utilisation, rangez-le à l'intérieur dans un endroit sec. Utilisez une rallonge adaptée pour l'extérieur (section minimale 1,5 mm² jusqu'à 25 m).

Où trouver des pièces de rechange et comment contacter le SAV ?

Les pièces d'usure (courroie, couplage) sont disponibles auprès du fabricant ou des revendeurs agréés. Pour toute réparation, faites appel à un électricien spécialisé. Vous trouverez les coordonnées du service après-vente sur le site Scheppach ou dans la notice. Conservez le numéro de série (sur la plaque signalétique) pour toute demande.

MODE D'EMPLOI Air Force 4 Max SCHEPPACH

Explication des symboles

	Avant la mise en service, lire le manuel!
	Porter des lunettes de sécurité!
	Portez des protections auditives!
	Attention aux pièces brûlantes !
	Attention à la tension électrique !
	Attention! L'appareil est équipé d'un système automatique de mise en route. Veillez à maintenir les tierces personnes à distance de l'appareil !
	Classe de protection II
	N'exposez pas la machine à la pluie. L'appareil ne peut être stationné, entreposé et exploité que dans des conditions ambiantes sèches.
	Convient pour gonfler les pneus.
	Convient pour l'utilisation des outils à air comprimé .
	Convient pour l'utilisation de pistolets à air comprimé.

Table des matières: Page:

1. Introduction 23
2. Description de l'appareil....24
3. Décompressez 24
4. Utilisation conforme à l'affectation 25
5. Consignes de sécurité 25
6. Caractéristiques techniques 29
7. Risques résiduels.... 30
8. Avant la mise en service 30
9. Structure et commande....31
10. Raccord électrique....32
11. Nettoyage, maintenance et stockage.... 33
12. Mise au rebut et recyclage 34
13. Dépannage....35

1. Introduction

Fabricant:

scheppach

Nous espérons que votre nouvelle machine vous apportera satisfaction et de bons résultats.

Remarque:

Selon la loi en vigueur sur la responsabilité du fait des produits, le fabricant n'est pas tenu responsable pour tous les dommages à cet appareil ou pour tous les dommages resultant de l'exploitation de cet appareil, dans les cas suivants :

• Mauvaise manipulation,
• Non-respect des instructions d'utilisation,
- Travaux de réparation effectués par des tiers, par des spécialistes non autorisés,
- Remplacement et installation de pièces de rechange qui ne sont pas d'origine.
• Utilisation non conforme,
- Lors d'une défaillance du système électrique en cas de non-conformité avec les réglementations électriques et les normes VDE 0100, DIN 57113 / VDE0113.

Nous vous recommandons:

De lire intégralement le manuel d'utilisation, avant d'effectuer le montage et la mise en service.

Le présent manuel d'utilisation vous facilitera la prise en main et la connaissance de la machine, tout en vous permettant d'en utiliser pleinement le potentiel dans le cadre d'une utilisation conforme. Les instructions importantes qu'il contient vous apprendront comment travailler avec la machine de manière sûre, rationnelle et économique ; comment éviter les dangers, réduire les coûts de réparation et réduire les periods d'indisponibilité ; comment enfin augmenter la fiabilité et la durée de vie de la machine. En plus des consignes de sécurité continues dans ce manuel d'utilisation, vous devez respecter scrupuleusement les réglementations et les lois applicables lors de l'utilisation de la machine dans votre pays.

Conservez le manuel d'utilisation dans une pochette plastique pour le protéger de la saleté et de l'humidité, sur la machine. Avant de commencer à travailler avec la machine, chaque utilisateur doit lire le manuel d'utilisation puis le suivre attentivement. Seules les personnes formées à l'utilisation de la machine et conscientes des risques associés sont autorisées à travailler avec la machine. L'âge minimum requis doit être respecté.

En plus des recommandations concernant la sécurité contenues dans cette notice et de la réglementation spécifique en vigueur pour l'utilisation d'appareils similaires dans votre pays de résidence, il convient de respecter les règles techniques reconnues.

Nous déclinons toute responsabilité pour les accidents et dommages dus au non-respect de ce mode d'emploi et des consignes de sécurité.

2. Description de l'appareil

1. Poignée de transport
2. Interrupteur en / hors circuit
3. Carter du Compresseur
4. Raccord rapide
5. Tuyau d'air comprimé
6. cordon d'alimentation
7. Soupape de purge d'air
8. Tuyau flexible avec adaptateur de soupape

A. Adaptateur universel pour valves de diamètre 6 mm environ
B. Adaptateur universel pour valves de diamètre 9 mm environ
C. Adaptateur pour H, J, K
D. Adaptateur pour soufflage
E. Adaptateur pour valves, par exemple valves de bicyclettes
F. Aiguille pour ballons
G. Poignée de gonflage avec manomètre
H. Adaptateur de dégonflage
J. Adaptateur pour valves à pas de vis
K. Adaptateur universel

3. Décompressez

ATTENTION!

L'appareil et les matériaux d'emballage ne sont pas des jouets ! Les enfants ne doivent en aucun cas jouer avec les sacs en plastique, films d'emballage et pièces de petite taille ! Il existe un risque d'ingestion et d'asphyxie !

• Ouvrez l'emballage et sortez-en délicatement l'appareil.
• Retirez le matériau d'emballage, ainsi que les protections d'emballage et de transport (s'il y a lieu).
  • Vérifiez que les fournitures sont complètes.
  • Vérifiez que l'appareil et les accessoires n'ont pas été endommagés lors du transport.
• Conservez si possible l'emballage jusqu'à la fin de la période de garantie.

4. Utilisation conforme à l'affectation

Le compresseur sert à produire de l'air comprimé pour les outils fonctionnant à l'air comprimé qui peuvent être exploités avec un débit d'air d'env. 180 l/min. (p.ex. pompes à pneus, pistolets à air). En raison du débit d'air limité, il n'est pas possible d'exploiter des outils dont la consommation en air est très élévée (p.ex. Ponceuse oscillante, meuleuse et tournevis à frapper).

Le compresseur ne peut être exploité que dans des espaces intérieurs secs et bien ventilés.

Veillez au fait que nos appareils, conformément à leur affectation, n'ont pas été construits, pour être utilisés dans un environnement professionnel, industriel ou artisanal. Nous déclinons toute responsabilité si l'appareil est utilisé professionnellement, artisanalement ou dans des sociétés industrielles, tout comme pour toute activité équivalente.

Remarque : conformément aux dispositions, nos appareils n'ont pas été conçus pour une utilisation commerciale, artisanale ou industrielle. Nous déclinons toute responsabilité si l'appareil est utilisé dans des exploitations commerciales, artisanales ou industrielles, ou dans le cadre d'activités comparables.

5. Consignes de sécurité

⚠ Attention ! Lors de l'usage de ce compresseur, il faut respecter les mesures de sécurité fondamentales suivantes à des fi ns de protection contre les électrocutions, les blessures et les incendies.

Lisez et suivez ces indications avant d'utilisez l'appareil.

Travail en toute sécurité

1. Maintenir l'ordre dans la zone de travail

- Le désordre régnant dans la zone de travail peut entraîner des accidents.

1. Prendre en compte les facteurs environnementaux

- Ne pas exposer les outils électriques à la pluie.

- Ne pas utiliser les outils électriques dans un environnement humide ou mouillé. Danger d'électrocution !

- Veiller à ce que la zone de travail soit bien éclairée.

- Ne pas utiliser les outils électriques dans les lieux soumis à des risques d'incendie ou d'explosion.

1. Assurer une protection contre les chocs électriques

- Éviter tout contact du corps avec les pièces mises à la terre (par exemple, tuyaux, radiateurs, fours électriques, appareils de réfrigération).

4. Tenez les enfants à l'écart !

- Ne laissez pas d'autres personnes toucher l'outil ou le câble, éloignez-les de votre poste de travail.

5. Conserver les outils électriques non utilisés en sécurité

- Les outils électriques non utilisés doivent être conservés dans un lieu sec, en hauteur ou fermé, hors de portée des enfants.

6. Ne pas forcer l'outil électrique

- Il fonctionne en effet de manière plus satisfaisante et plus sûre dans sa plage de performances.

7. Porter des vêtements adaptés

- Ne pas porter de vêtements amples ou de bijoux qui risqueraient d'être entraînés par les pièces mobiles.

- Lors de travaux en plein air, il est recommandé de porter des gants en caoutchouc et des chaussures antidérapantes.

- Recouvrir les cheveux longs d'un filet.

8. Ne pas utiliser le câble/cordon dans de mauvaises conditions

- Ne pas tirer sur le câble pour débrancher le connecteur de la prise. Protéger le câble de la chaleur, de l'huile et des bords coupants.

9. Prendre soin de ses outils

- Maintenez votre compresseur propre pour pouvoir bien travailler en sécurité.

- Suivez les consignes de maintenance

- Contrôler régulièrement la conduite de raccordement de l'outil électrique et le faire remplacer par un spécialiste agréé en cas de dommage.

- Contrôler régulièrement les rallonges et les remplacer en cas de dommage.

10. Tirer directement sur le connecteur pour le débrancher de la prise

- En cas de non-utilisation de l'outil électrique, avant une opération de maintenance et lors du remplacement des outils, par exemple, lame de scie, foret, fraise.

11. Éviter une mise en marche involontaire

- S'assurer lors du branchement de la fiche dans la prise que l'interrupteur est éteint.

12. Utiliser la rallonge pour l'extérieur

- En extérieur, utiliser uniquement des rallonges autorisées et indiquées comme étant conformes à cet emploi.

- N'utiliser les tambours de câbles que lorsqu'ils sont déroulés.

13. Être attentif

- Faire attention à ce que l'on fait. Procéder de manière raisonnable. Ne pas utiliser l'outil électrique lorsque l'on et pas concentré.

14. Vérifier si l'outil électrique présente des dommages

- Avant de poursuivre l'utilisation de l'outil électrique, il convient de vérifier soigneusement que les dispositifs de protection et les autres pièces fonctionnent parfaitement et conformément aux dispositions.

- Vérifier que les pièces mobiles fonctionnent parfaitement, ne sont pas coincées et ne sont pas endommagées. Toutes les pièces doivent être montées correctement et toutes les conditions doivent être remplies pour garantir un fonctionnement impeccable de l'outil électrique.

- Sauf indication contraire dans la notice d'utilisation, les dispositifs de protection et pièces endommagés doivent être réparés ou remplacés conformément aux dispositions par un atelier spécialisé et agréé.

- Les interrupteurs défectueux (ex : ne permettant pas de passer de l'état de marche à l'état d'arrêt) doivent être remplacées par un atelier du service après-vente.

- Ne pas utiliser de conduites de raccordement défaillantes ou endommagées.

- Ne pas utiliser d'outils électriques pour lesquels les fiches ne se branchent et ne se débranchent pas.

1. Faire réparer l'outil électrique par un électricien spécialisé

- Cet outil électrique est conforme aux dispositions de sécurité en vigueur. Les répara-tions ne doivent être menée à bien que par un électricien spécialisé qui utilisera des pièces de rechange d'origine. Sinon, l'utilisateur risque l'accident.

1. Attention!

- Pour votre propre sécurité, utilisez uni quement des accessoires et appareils auxiliaires indiqués dans le mode d'emploi ou recommandés ou indiqués par le producteur. L'usage de tout autre outil ou accessoire que ceux recommandés dans le mode d'emploi ou dans le catalogue peut signifier pour vous un risqué de blessure corporelle.

1. Bruit

- Portez une protection de l'ouïe lors de l'utilisation du compresseur.

1. Remplacement de la conduite de raccordement

- Lorsque la ligne de raccordement est endommagée, le producteur ou un(e) spécialiste en électricité doit la remplacer afin d'éviter tout danger. Danger par électrocution !

1. Gonflage de pneus

- ATTENTION ! Ce manomètre n'est pas étalonné! Contrôlez la pression de gonflage directement après le remplissage en utilisant un manomètre adéquat, p. ex. dans une station service.

1. Compresseurs pouvant aller sur route en conditions de chantier

- Veiller à ce que tous les tuyaux et toutes les robinetteries conviennent à la pression de service la plus élevée admise pour le compresseur.

1. Lieu d'implantation

- Mettez uniquement le compresseur sur une surface plane.

1. Attention!

- Cet appareil peut être utilisé par des enfants de 8 ans et plus ainsi que par des personnes avec des capacités physiques, psychiques ou sensorielles limitées ou manquant d'expérience ou de connaissance s'ils sont surveillés ou s'ils ont été instruits de l'utilisation de l'appareil de manière sûre et comprennent les risques découlant de son utilisation.

- Les enfants ne doivent pas jouer avec cet appareil.

- Le nettoyage et la maintenance domestique de l'appareil ne doivent pas être effectués par un enfant sans surveillance.

1. Lors de l'utilisation des tuyaux d'air comprimé à des pressions supérieures à 7 bar, il est recommandé de les assurer à l'aide d'un lien de sécurité (un fil de fer par exemple).
2. Evitez d'exercer des contraintes trop importantes au système d'alimentation en air, si vous utilisez des raccords souples, évitez qu'ils soient pliés.
3. Utilisez un disjoncteur différentiel avec un courant de déclenchement de max. 30 mA. L'utilisation d'un disjoncteur différentiel réduit le risque de choc électrique.

⚠ AVERTISSEMENT ! Pendant son fonctionnement, cet outil électrique génère un champ électromagnétique. Ce champ peut dans certaines circonstances nuire aux implants médicaux actifs ou passifs. Pour réduire les risques de blessures graves voire mortelles, nous recommandons aux personnes porteuses d'implants médicaux de consulter leur médecin, ainsi que le fabricant de leur implant avant d'utiliser l'outil électrique.

CONSIGNES DE SÉCURITÉ SUPPLÉMENTAIRES

Consignes de sécurité relatives au travail avec de l'air comprimé et des pistolets à air

• La pompe du compresseur et les câbles atteignent des températures élevées en fonctionnement. Tout contact provoque des brûlures.
• L'air aspiré par le compresseur doit être maintenu exempt d'impuretés, elles pourraient entraîner des explosions ou des incendies dans la pompe du compresseur.
• Maintenez la pièce de connexion du flexible de la main pendant que vous détachez le raccord. Vous éviterez de la sorte des blessures par le tuyau qui rebondit.
• Porter des lunettes de protection et un respirateur lorsque vous travaillez avec la pistolet de soufflage. Les poussières peut être nocive. Des corps étrangers et des pièces emportées par le souffle peuvent provoquer facilement des blessures.
• Ne dirigez pas le jet sur des personnes et ne nettoyez pas des vêtements au corps avec le pistolet à air. Risque de blessure !
• Veillez à respecter une distance suffisante par rapport au produit (min. 2,50 m) et maintenez les outils à air comprimé/appareils frontaux à air comprimé à distance du compresseur pendant le fonctionnement.

Consignes de sécurité lors de l'utilisation d'appareils frontaux d'application au pistolet et de pulvérisation (par exemple, pistolet à peinture)

- Lors du remplissage, tenez l'appareil frontal d'application au pistolet à distance du compresseur afin qu'aucun liquide n'entre en contact avec le compresseur.

- Ne pulvérisez jamais au moyen des appareils frontaux d'application au pistolet (par exemple, pistolet à peinture) en direction du compresseur. L'humidité peut entraîner des risques électriques !

- N'utilisez pas de vernis ni de détergeant ayant un point d'inflammation inférieur à 55° C. Danger d'explosion !

• Ne chauffez pas la laque et le détergeant. Danger d'explosion !
• Lorsque vous utilisez des liquides nuisibles pour la santé, il est nécessaire de porter des appareils filtrants (masques) à des fins de protection. Respectez également les indications des producteurs de telles substances en ce qui concerne les mesures de sécurité.
• Respecter les indications sur les emballages des matériaux traités et les marquages de l'ordonnance relative aux substances dangereuses. Le cas échéant, prendre des measures de protection supplémentaires, porter particulièrement des vêtements adéquats et masques.
• Il ne faut pas fumer pendant la pulverization tout comme dans l'espace de travail. Danger d'explosion ! Les vapeurs de peinture sont aussi facilement inflammables.
• Aucun foyer, ni flamme nue, ni aucune machine produisant des étincelles ne doivent être présentes ni utilisées.
• Ne consommez pas et ne conservez pas d'aliments et de boissons dans l'espace de travail. Les vapeurs de couleurs sont nocives à la santé.
• L'espace de travail doit avoir plus de 30 m3 et il faut garantir un renouvellement d'air suffisant lors de la pulvérisation et du séchage. Ne pulvérisez pas contre le vent. Respectez toujours les règlements de la police locale lorsque vous pulvérisez des produits combustibles ou dangereux.
• N'utilisez pas de fluides comme de l'essence minérale, du butylalcool et du chlorure de méthylène en association avec le tuyau de refoulement en C.P.V. Ces fluides détruisent le tuyau de refoulement.
• La zone de travail doit être isolée du compresseur afin qu'il ne puisse pas entrer en contact direct avec le fluide de travail.

6. Caractéristiques techniques

Branchement secteur 220 - 240 V\~/ 50 Hz

Puissance moteur W max. 1100
Mode de service* S3 15%
Vitesse de rotation du compresseur tr/min. 4300 min	-1
Pression de service env. 8 bar
Puissance d'aspiration l/min. env. 180
Volume de distribution effectif à 7 bar	env. 25 l/min
Volume de distribution effectif à 4 bar	env. 55 l/min
Volume de distribution effectif à 1 bar	env. 85 l/min
Type de protection	IP20
Catégorie de protection	II
Poids de l'appareil en kg	5

* S3 15% = fonctionnement intermittent périodique avec un rapport cyclique de 15% (1,5 min basé sur 10 minutes)

Les valeurs de niveau de bruit ont été déterminées conformément à EN ISO 3744.

Portez une protection auditive.

Les nuisances sonores peuvent entraîner une perte d'audition.

Valeurs caractéristiques sonores

⚠ Avertissement: Le bruit peut avoir des conséquences graves sur la santé. Si le niveau sonore de la machine dépasse 85 dB (A), veuillez porter une protection auditive adaptée.

Niveau acoustique (garanti) L_wA 97 dB(A)

Niveau pression acoustique L _pA 75,3 dB(A)

Imprécision K_wA/pA 2,04 dB(A)

7. Risques résiduels

Respectez les conseils d'entretien et de sécurité indiqués dans la notice d'utilisation.

Soyez toujours attentif pendant le travail et veillez à ce que les tiers se trouvent à une distance de sécurité suffisante de votre poste de travail.

En cas d'utilisation non conforme, un risque résiduel persiste, qui ne peut pas être exclu.

Les risques potentiels suivants existent étant donné le type et la construction de l'appareil:

• Démarrage inopiné de l'appareil.
- Atteinte aux facultés d'audition si les protections auditives prescrites ne sont pas utilisées.
- Des débris, de la poussière etc. peuvent atteindre le visage et les yeux malgré le port de lunettes de protection.
- Inhalation de particules projetés dans l'air ambiant.

8. Avant la mise en service

- Assurez-vous, avant de connecter la machine, que les données se trouvant sur la plaque de signalisation correspondent bien aux données du réseau.

- Contrôler si l'appareil n'est pas endommagé. Signalez immédiatement tout dommage au transporteur par lequel le compresseur a été livré.

- Le compresseur doit être mis en place à proximité du consommateur.

- Il faut éviter les conduites d'air longues et les conduites d'alimentation longues (câbles de rallonge).

- Le compresseur ne peut être utilisé à l'extérieur que brièvement dans des conditions ambiantes sèches.

• Le compresseur doit toujours être maintenu au sec et ne doit pas rester à l'extérieur après le travail.
• Veillez à ce que l'air aspiré soit sec et sans poussière.
• N'installez pas le compresseur dans un endroit humide ni mouillé.
• Le compresseur doit être utilisé uniquement dans des endroits adéquats (bonne ventilation, temperature ambiante +5° jusqu'à 40°C). La pièce doit être exempte de poussières, d'acides, de vapeurs, de gaz explosives ou inflammables.
• Le compresseur doit être employé dans des endroits secs. Il ne peut pas être utilisé dans des zones où l'on travaille avec des éclaboussures d'eau.

9. Structure et commande

⚠ Attention!

Avant la mise en service, montez absolument l'appareil complètement !

9.1 Raccord réseau

• Celui-ci peut être raccordé à chaque prise de courant de sécurité 220 - 240 V\~ / 50 Hz protégée par fusible 16 A.
• Veillez, avant la mise en service, à ce que la tension du secteur et la tension de service soient les mêmes, en vous reportant à la plaque signalétique de la machine.
• Les longs câbles d'alimentation tout comme les rallonges, tambours de câble etc. entraînent des chutes de tension et peuvent empêcher le démarrage du moteur.
• Lorsque la température descend en dessous de +5^ C , le moteur marche durement et peut ne pas démarrer.

9.2 Marche / Arrêt du compresseur (Fig. 1)

• Pour mettre le compresseur en marche, faites basculer l'interrupteur Marche/Arrêt (2) en position I.
• Pour arrêter le compresseur, faites basculer l'interrupteur Marche/Arrêt (2) en position 0.

9.3 Branchement des accessoires (Fig. 2-4)

⚠ Attention ! Avant de brancher les accessoires, arrêtez le compresseur.

Maintenez fermement le connecteur pour éviter de vous blesser au cas où le tuyau serait refoulé par la pression.

• Raccorder le tuyau d'air comprimé (5) au coupleur rapide (4) du compresseur
• Insérez l'embout de l'accessoire dans le connecteur du tuyau (5).
• Si vous désirez extraire l'accessoire, tirez sur le raccord rapide (4) du tuyau (5)vers l'arrière.

9.4 Utilisation de la poignée de gonflage de pneus (Fig. 1, 6, 7, 8)

La poignée de gonflage de pneus (G) permet de gonfler les pneus de voiture et les pneus de vélo, les bateaux pneumatiques, les matelas pneumatiques, les ballons etc., en utilisant l'accessoire correspondant. L'air sous pression est libéré en sur la gâchette (7).

⚠ Attention! Le manomètre n'est pas étalonné ! Vérifiez ensuite la pression de gonflage des pneus avec un appareil étalonné.

9.5 Utilisation de la soufflette

Vous pouvez aussi utiliser le pistolet de gonflage (G) pour nettoyer les corps creux et les surfaces et outils sales en les soufflant.

Pour ce faire, enlevez le tuyau équipé de son connecteur (8).

Vissez l'adaptateur de soufflette (D) à la poignée de gonflage (G).

10. Raccord électrique

Le moteur électrique installé est prêt à fonctionner une fois raccordé. Le raccordement correspond aux dispositions de la VDE et DIN en vigueur. Le branchement au secteur effectué par le client ainsi que la rallonge électrique utilisée doivent correspondre à ces prescriptions.

Lors de l'utilisation d'appareils frontaux d'application au pistolet et de pulvérisation, ainsi qu'en cas d'utilisation temporaire en extérieur, l'appareil doit impérativement être raccordé par le biais d'un disjoncteur différentiel avec un courant de déclenchement de max. 30 mA.

Ligne de raccordement électrique défectueuse

Des détériorations de l'isolation sont souvent présentes sur les lignes de raccordement électriques.

Les causes peuvent en être :

• Des points de pression, si les lignes de raccordement passent par des fenêtres ou inters-tices de portes.
• Des pliures dues à une fixation ou à un cheminement incorrects des lignes de raccordement.
• Des points d'intersection si les lignes de raccordement se croisent.
• Des détériorations de l'isolation dues à un arrachement hors de la prise murale.
• Des fissures dues au vieillissement de l'isolation.

Des lignes de raccordement électriques endommagées de la sorte ne doivent pas être utilisées et, en raison de leur isolation défectueuse, sont mortellement dangereuses.

Vérifier régulièrement que les lignes de raccordement électriques ne sont pas endomma- gées.

Lors du contrôle, veillez à ce que la conduite de raccordement ne soit pas connectée au réseau. Les lignes de raccordement électriques doivent correspondre aux dispositions VDE et DIN en vigueur. N'utilisez que des lignes de raccordement dotées du signe H05VV-F.

L'indication de la désignation du type sur la ligne de raccordement est obligatoire.

Moteur à courant alternatif

• La tension du réseau doit être de 220 - 240 V\~.
• Les rallonges d'une longueur max. de 25 m doivent présenter une section de 1,5 mm ^2 .

Les raccordements et réparations de l'équipement électrique doivent être réalisés par un électricien.

Pour toute question, veuillez indiquer les données suivantes :

• Type de courant du moteur
- Données figurant sur la plaque signalétique de la machine
- Données figurant sur la plaque signalétique du moteur

11. Nettoyage, maintenance et stockage

⚠ Attention!

Retirez la prise du réseau pour chaque travail de réglage et de maintenance ! Risque de blessure par coup de courant !

⚠ Attention!

Attendez jusqu'à ce que l'appareil ait complètement refroidi ! Risque de brûlure.!

⚠ Attention!

Avant tous travaux de nettoyage et de maintenance, mettez l'appareil hors pression ! Risque de blessure !

11.1 Nettoyage

• Maintenez l'appareil aussi propre et sans poussière que possible. Frottez l'appareil avec un chiffon propre ou soufflez dessus avec de l'air comprimé à basse pression.
• Nous recommandons de nettover l'appareil directement après chaque utilisation.
• Nettoyez l'appareil régulièrement à l'aide d'un chiffon humide et un peu de savon noir. N'utilisez aucun produit de nettoyage ni détergent; ils pourraient endommager les pièces en matières plastiques de l'appareil. Veillez à ce qu'aucune eau n'entre à l'intérieur de l'appareil.
• Détachez le tuyau et les outils de pulverization du compresseur avant de commencer le nettoyage. Le compresseur ne doit pas être lave à l'eau, avec des solvants ou autres produits du même genre.

11.2 Stockage (Fig. 1, 2)

⚠ Attention!

Tirez la fiche de contact, ventilez l'appareil et tous les outils à air comprimé raccordés. Rangez le compresseur de manière qu'aucune personne non autorisée ne puisse le mettre en service.

⚠ Attention!

Maintenez le compresseur uniquement au sec et inaccessible aux personnes non autorisées. Ne le renversez pas, conservez- le uniquement debout !

11.2.1 Rangement du câble d'alimentation, du tuyau et des accessoires.

• Le câble d'alimentation (6) peut être rangé dans le compartiment latéral du compresseur comme indiqué en figure 3.
• Le tuyau d'air comprimé peut être rangé dans le compartiment de rangement des outils

11.3 Transport (Fig. 5)

Utilisez la poignée (1) pour transporter l'appareil.

11.4 Informations service après-vente

Il faut tenir compte du fait que pour ce produit les pièces suivantes sont soumises à une usure liée à l'utilisation ou à une usure naturelle ou que les pièces suivantes sont nécessaires en tant que consommables.

Pièces d'usure*: Courroie, le couplage

*Pas obligatoirement compris dans la livraison !

12. Mise au rebut et recyclage

L'appareil se trouve dans un emballage permettant d'éviter les dommages dus au transport. Cet emballage est une matière première et peut donc être réutilisé ultérieurement ou être réintroduit dans le circuit des matières premières. L'appareil et ses accessoires sont en matériaux divers, comme par ex. des métaux et matières plastiques. Eliminez les composants défectueux dans les systèmes d'élimination des déchets spéciaux. Renseignez-vous dans un commerce spécialisé ou auprès de l'administration de votre commune !

L'emballage est composé de matériaux écologiques que vous pouvez déposer auprès d'un centre de recyclage local.

Pour connaître les possibilités d'élimination de l'appareil usé, adressez-vous aux autorités communales ou municipales.

Ne pas jeter les vieux appareils avec les déchets ménagers!

Ce symbole indique que conformément à la directive relative aux déchets d'équipements électriques et électroniques (2012/19/UE) et aux lois nationales, ce produit ne ■ doit pas être jeté avec les déchets ménagers. Ce produit doit être remis à un centre de collecte prévu à cet effet. Le produit peut par ex. être retourné à l'achat d'un produit similaire ou être remis à un centre de collecte autorisé pour le recyclage d'appareils électriques et électroniques usagés. En raison des substances potentiellement dangereuses souvent contenues dans les appareils électriques et électroniques usagés, la manipulation non conforme des appareils usagés peut avoir un impact négatif sur l'environnement et la santé humaine. Une élimination conforme de ce produit contribue en outre à une utilisation efficace des ressources naturelles. Pour plus d'informations sur les centres de collecte des appareils usagés, veuillez contacter votre municipalité, le service communal d'élimination des déchets, un organisme agréé pour éliminer les déchets d'équipements électriques et électroniques ou le service d'enlèvement des déchets.

13. Dépannage

Panne Cause possible Remède
Le compresseur ne marche pas.	Tension secteur pas présente.	Contrôler le câble, la fiche de contact, le fusible et la prise de courant.
	Tension secteur trop basse.	Evitez des rallonges de câble trop longues. Utilisez des rallonges de câble avec suffi samment de diamètre de brin.
	Température extérieure trop faible.	Ne pas s'en servir à une température inférieure à +5°C.
	Moteur surchauffé.	Laisser refroidir le moteur, le cas échéant, éliminer l'origine de la surchauffe.
Le compresseur onctionne, cependant aucune pression n'est présente.	Soupape anti-retour non étanche	Remplacer la soupape anti-retour.
	Joints cassés.	Contrôler les joints, faire remplacer les joints cassés dans un atelier.
Le compresseur onctionne, la pression est affi chée sur le manomètre, mais les outils ne fonctionnent pas.	Raccords de flexibles perméables.	Contrôler le tuyau d'air comprimé et les outils, le cas échéant, le remplacer.
	Raccord rapide non étanche.	Contrôler le raccord rapide, le cas échéant, le remplacer

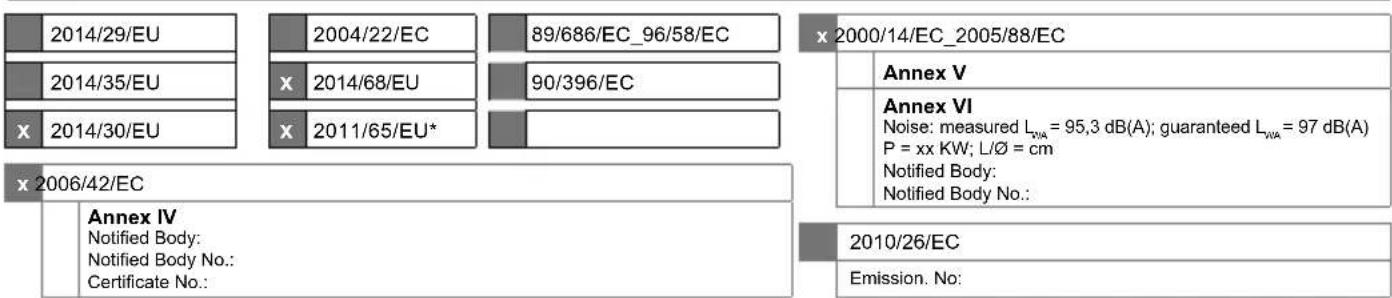

CE - Déclaration de conformité

CE

Serien Nr. / Numéro de série

SCHEPPACH

KOMPRESSOR - AIR FORCE 4 MAX

COMPRESSOR - AIR FORCE 4 MAX

COMPRESSEUR - AIR FORCE 4 MAX

5806108924-01

0110-01001 - 0110-03735

Le fabricant assume seul la responsabilité d'établir la présente déclaration de conformité.

L'appareil décrit ci-dessus dans la déclaration est conforme aux réglementations de la directive 2011/65/EU du Parlement Européen et du Conseil du 8 juin 2011 visant à limiter l'utilisation de substances dangereuses dans la fabrication des appareils électriques et électroniques.

Les défauts visibles doivent être signalés au plus tard 8 jours après la réception de la marchandise, sans quoi l'acheteur perd tout droit au dédommagement. Nous garantissons nos machines, dans la mesure où elles sont utilisées de façon conforme, pendant la durée légale de garantie à compter de la réception, sachant que nous remplaçons gratuitement toute pièce de la machine devenue inutilisable du fait d'un défaut de matière ou d'usinage durant cette période. Toutes les pièces que nous ne fabriquons pas nous-mêmes ne sont garanties que si nous avons la possibilité d'un recours en garantie auprès des fournisseurs respectifs. Les frais de main d'œuvre occasionnés par le remplacement des pièces sont à la charge de l'acquéreur. Tous droits à rédhibition et toutes prétentions à une remise ainsi que tous autres droits à dommages et intérêts sont exclus

Garanzia IT
