MODE D'EMPLOI SP298MC Star Micronics
Cet appeareil numérique de la classe A est conforme à la norme NMB-003 du Canada.
Chapitre 1: Configuration de l'imprimante. 31
Emplacement de I'imprimante 31
Déballage de l'imprimante 32
Retrait des matériaux de protection 32
Description générale 33
Ouverture du capot 34
Installation de la cassette à ruban 34
Retrait de la cassette à ruban 36
Raccordement à une prise secteur et mise sous et hors tension. 36
Connexion à votre ordinateur-hôte 38
Raccordement d'un apparéil périphérique. 40
Introduction du papier dans l'imprimante 41
AutoSide LoadingTM 42
Chapitre 2: Tableau de commande. 44
Témoins lumineux 44
Touches. 45
Test d'impression. 45
Réglage de l'alignement des points 45
Vidage hexadecimal. 47
Erreurs. 48
Chapitre 3: Résumé des commandes. 50
Les commandes du mode Star 50
Commandes du mode ESC/POS (Emulation de la TM-295) ...55
Commandes du mode ESC/POS (Émulation de la TM-290) ...57
APPENDICE: 120
L'appendicen'estpastraduit.
Pour obtenir la première version de ce manuel, consultez l'adresse URL suivante: http://www.star-m.jp/eng/dl/dl02.htm
Ce chapitre vous fournira des informations importantes vous permettant de configurer votre imprimante. Veuillez tire attentivement ce chapitre avant d'utiliser l'imprimante pour la première fois. Vous y trouvez des informations qui vous aidont à :
choisir l'emplacement de votre imprimante;
deballer et configurer votre imprimante;
□ installer la cassette à ruban;
□ raccorder l'imprimante à un ordinateur-hôte;
insérer un morceau de papier.
Emplacement de l'imprimante
Avant de déballer l'imprimante, déterminez l'emplacement où vous souhaitez l'instructor. Veuillez observer les points ci-dessous lors de votre choix.
✓ Choisissez une surface stable et de niveau sur laquelle l'imprimante ne sera exposée à aucune vibration.
Assurez-vous que l'emplacement dispose d'une prise secteur proche et d'accès aisé.
Assurez-vous que la distance entre l'imprimante et l'ordinateur-hôte vous permet de les raccarder aisément.
Assurez-vous que l'imprimante n'est pas exposée directement aux rayons du soleil.
Tenez l'imprimante à l'écart des sources de chaleur importante, telles que les apparêils de chauffage, etc.
Assurez-vous que le lieu où vous souhaitez installer l'imprimante est propre, sec et n'est pas poussiereux.
Assurez-vous que la prise secteur à laquelle vous raccordez l'imprimante délivre une tension stable. Evitez de raccorder l'imprimante à la prise secteur d'un circuit alimentant de gros consommateurs de courant, tels qu'un photocopieur, réfrigérateur, etc.
Assurez-vous que la tension de la prise secteur correspond bien à la tension nominale indiquée sur l'étiquette collée à la base de l'imprimante.
Assurez-vous que le lieu où vous installez l'imprimante n'est pas excessivement humide.

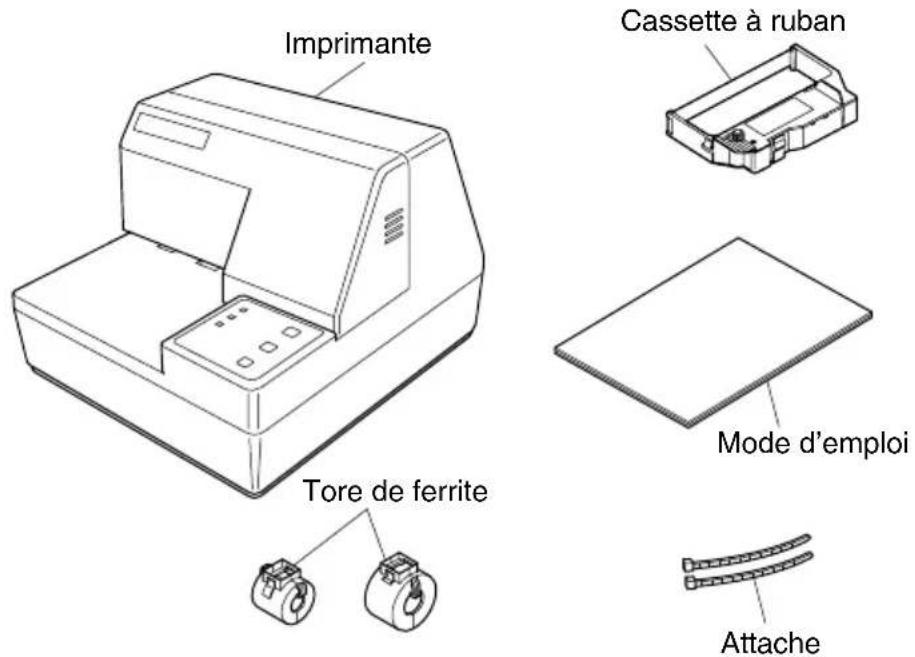

Déballage de l'imprimante
Contrôlez si la caisse contient bien tous les éléments illustrés ci-dessous.
Si l'un des éléments mentionnés ci-dessus ne se trouve pas dans la caisse, adressez-vous au magasin où vous avez acheté l'imprimante et demandez que la piece manquante vous soit fournie. Il est préférible de conserver la caisse d'origine ainsi que tous les emballages. Ceux-ci vous seront utiles s'il vous faut emballer l'imprimante ou la transporter.

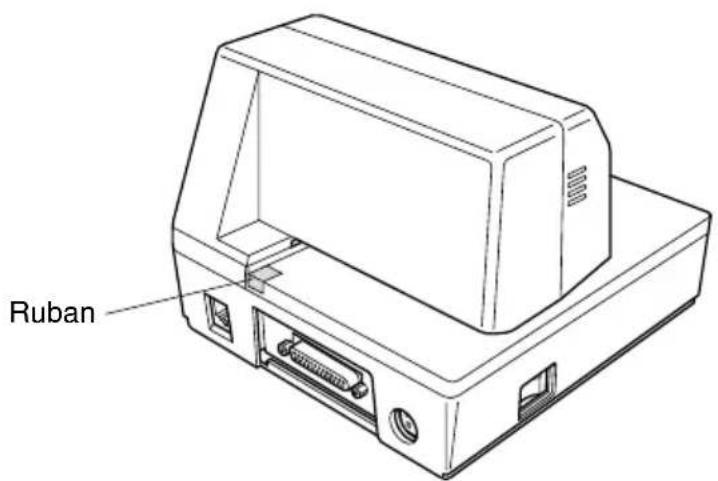

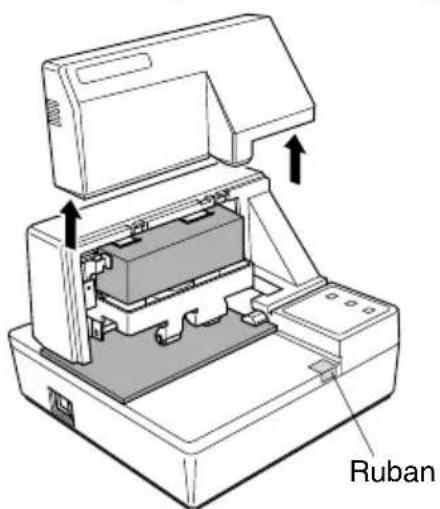

Retrait des matériaux de protection
Des feuilles de protection et un morceau de carton ont ete insere dans l'imprimante pour proteger les composants lors du transport. Avant la mise en service de 1'imprimante, veiliez a enlever tous les materiaux d'emballage sous le capot, comme indiqued sur l'illustration.

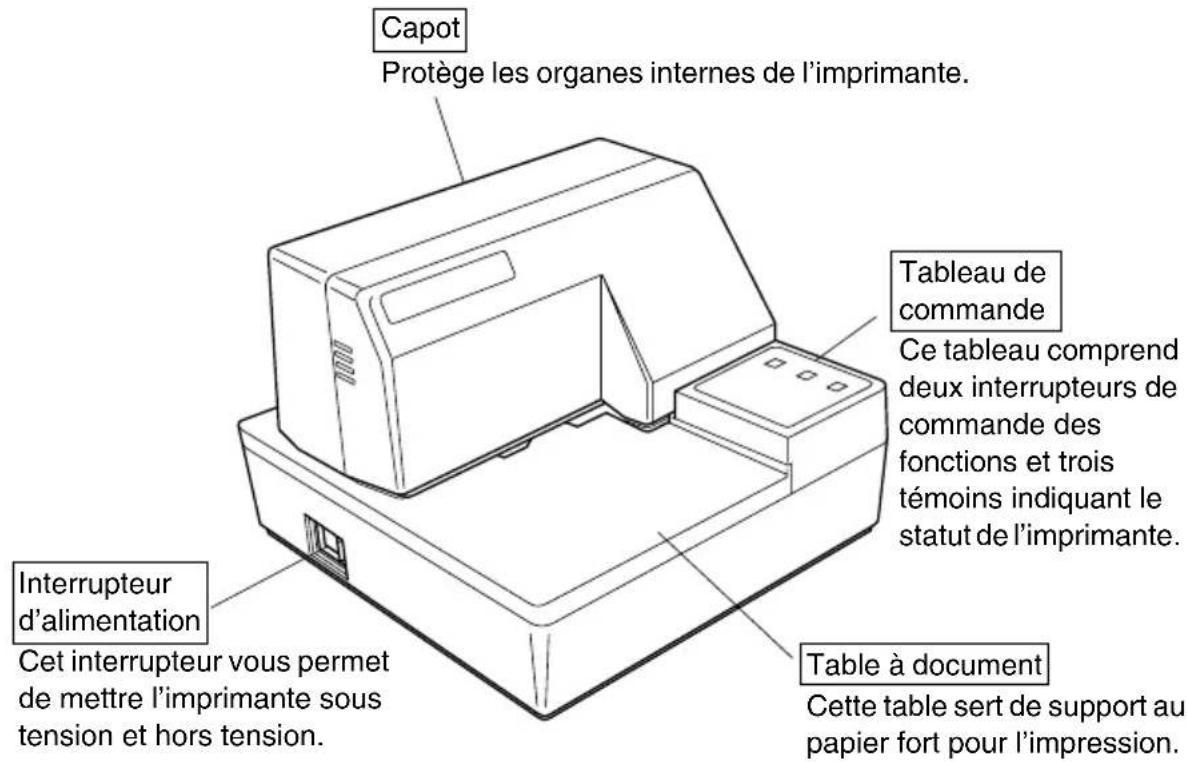

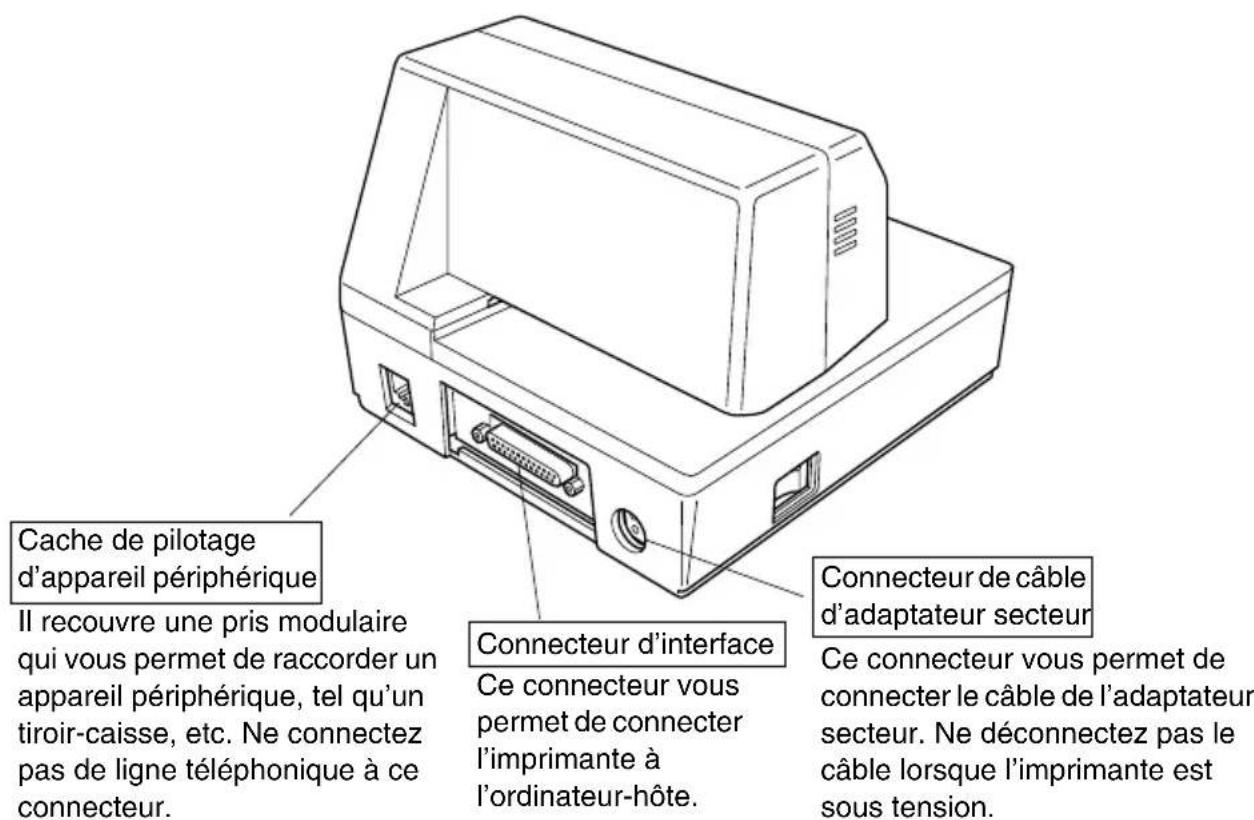

Description générale
Les illustrations ci-dessous vous indiquent les principaux éléments, touches et connecteurs de l'imprimante.
Ouverture du capot

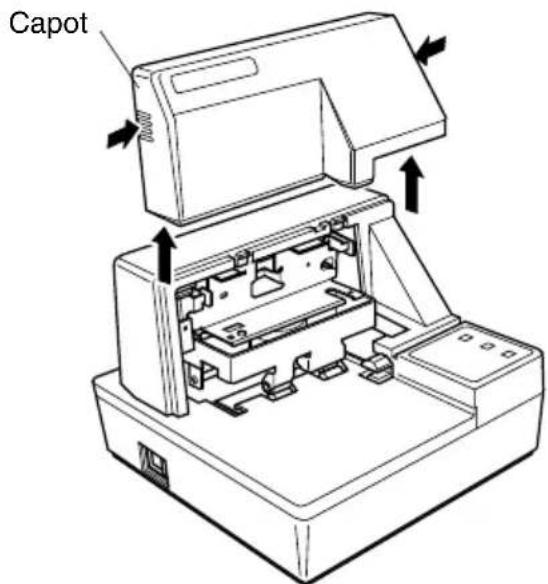

Appuyez droit sur les sections cannelées des deux côts du capot pour le détacher de l'imprimante.
Pour remettre le capot en place, glissez-le en place et rabaissez-le. Appuyez delicatement sur le capot jusqu'à ce qu'il se verrouille dans un déclic.
Installation de la cassette à ruban
Assurez-vous que le levier de libération du papier est activé (le papier n'est pas maintainenu en place par le rouleau d'alimentation du papier). Pour voir si le levier de libération du papier est activé ou non, mettez l'imprimante sous tension et vérifie si levoyant RELEASE du panneau de commandes s'allume. S'il est eteint, appuyez sur la touche RELEASE jusqu'à ce qu'il s'allume.
Assurez-vous que l'imprimante est hors tension et qu'elle est débranchée de la prise secteur.
Retirez le capot de l'imprimante.

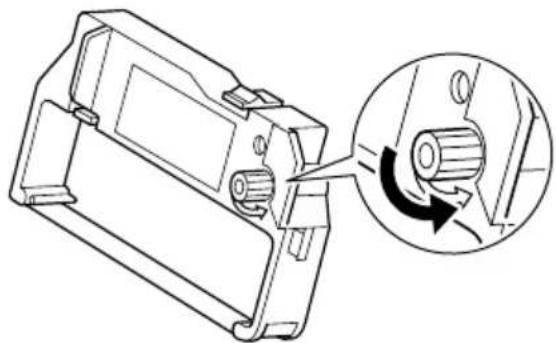

Déballez la cassette à ruban et tournez son bouton dans la direction indiquée par la flèche afin de tendre correctement le ruban.

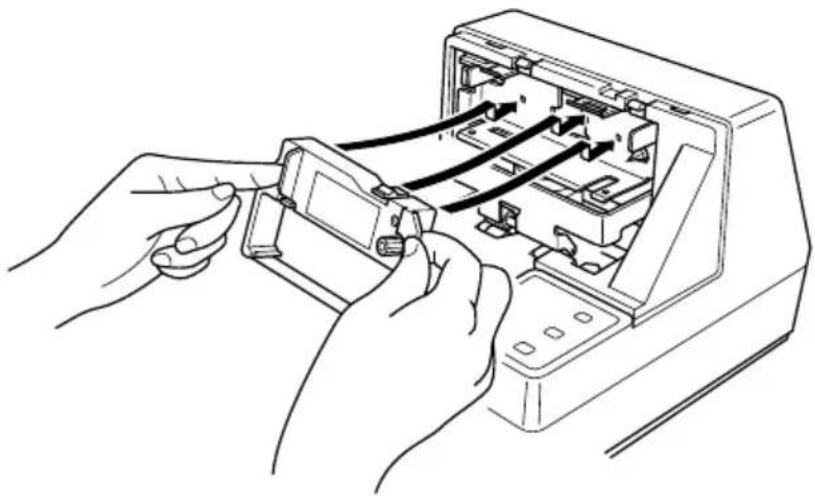

Saisissez la cassette à ruban de sorte que le ruban soit orienté vers le bas et installez-la dans l'imprimante à papier fort de la manière illustrée.
Appuyez sans forcer sur la cassette de sorte qu'elle soit correctement verrouillée.
Tournez à nouveau le bouton de la cassette afin de tendre le ruban.
Remettez le capot de l'imprimante en place.
Attention!

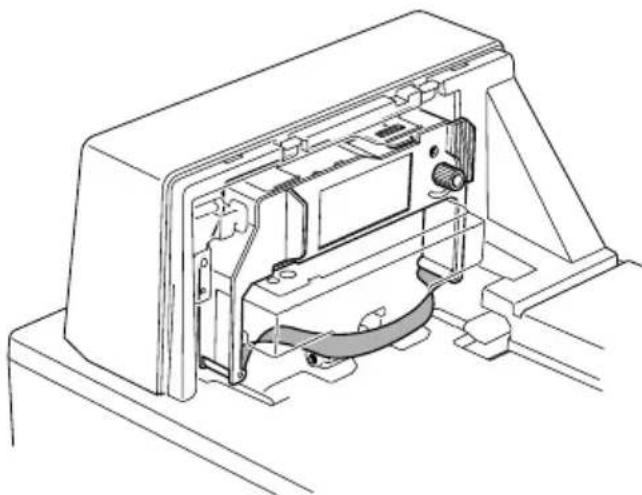

Vérifiez que le ruban n'est pas enroulé avant d'instructor la cassette à ruban, faute de quoi le ruban risque de se coincer dans l'imprimante et d'endommager les rouleaux à ruban.
En outre, si le ruban s'enroule après installation, retirez la cassette à ruban, déroulez le ruban et réinstalléla cassette.
Retrait de la cassette à ruban
Suivez les instructions ci-dessous lorsque vous souhaitez-retirer la cassette à ruban afin de la replacer.
Assurez-vous que l'imprimante est hors tension et qu'elle est débranchée de la prise secteur.
Retirez le capot de l'imprimante.

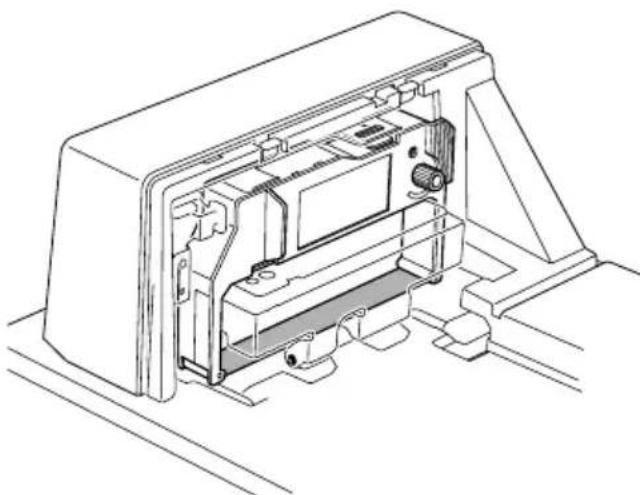

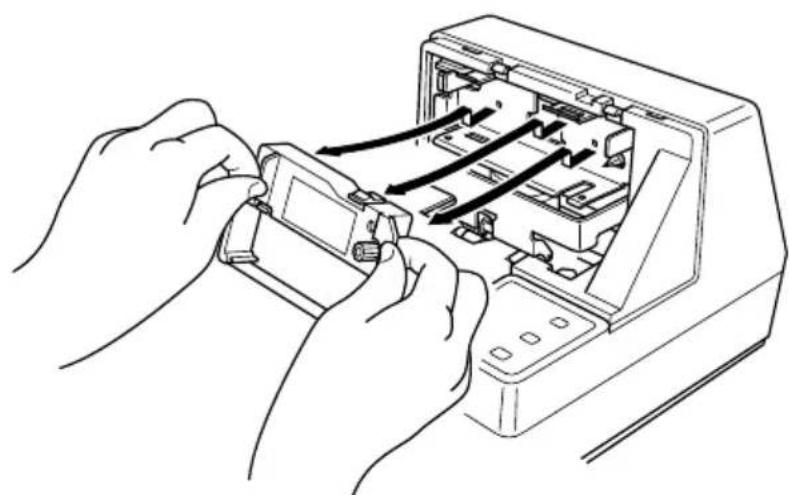

Saisissez la cassette à ruban de la manière illustrée et retirez-la doucement du mecanisme d'impression.
Installéz la nouvelle cassette en suivant les instructions de la section "Installation de la cassette à ruban" à la page 34.
Raccordement à une prise secteur et mise sous et hors tension
- Branchez l'adaptateur secteur optionnel sur le connecteur de cable d'adaptateur secteur de l'imprimante.
Raccordez un cordon d'alimentation à trois broches au connecteur de l'adaptateur secteur prévu à cet effet en veillant à effectuer la connexion à la terre.
Remarque:
Le cordon d'alimentation n'est pas fourni avec l'imprimante. Vous devrez donc vous en procurer un.
Raccordez l'autre bout du cordon d'alimentation à une prise secteur de tension appropriée.
- Mettez l'imprimante sous et hors tension à l'aide de l'interrupteur d'alimentation situé sur le côte gauche de l'imprimante.
Attention!
Nous vous recommendons de débrancher l'imprimante du secteur lorsque vous ne comptez pas l'utiliser pendant une période prolongée. Par ailleurs, veilles lors de l'installation à ce que la prise secteur alimentant l'imprimante soit proche et d'accès facile.
A ce stade, vous pouvez si vous le souhaitez effectuer un test d'impression afin de vous assurer que l'imprimante fonctionne correctement. Pour les détails relatifs au test d'impression, reportez-vous à la page 45.
Connexion à votre ordinateur-hôte
L'ordinateur communique les données à l'imprimante via le cable connecté à l'interface de l'imprimante (type de connecteur d'interface série : D-Sub à 25 broches ou type de connecteur d'interface parallele : compatible Centronics à 36 broches). Ce cable n'est pas fourni avec l'imprimante. Vous devrez donc vous en procurer un.
Attention!
- Les instructions suivantes concernent le cable de connexion employé sur un ordinateur personnel compatible IBM. Notez que ces instructions ne s'appliquent pas à tous les types d'ordinateurs et de cables. Si vous n'étés pas sur du type de cable adapté à votre ordinateur, demande conseil à votre revendeur.
Assurez-vous que l'imprimante est hors tension, qu'elle est débranchée de la prise secteur et que l'ordinateur est hors tension avant de les connecter.

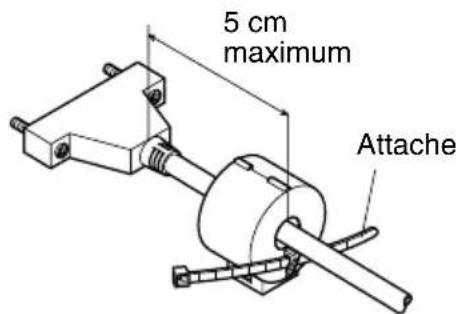

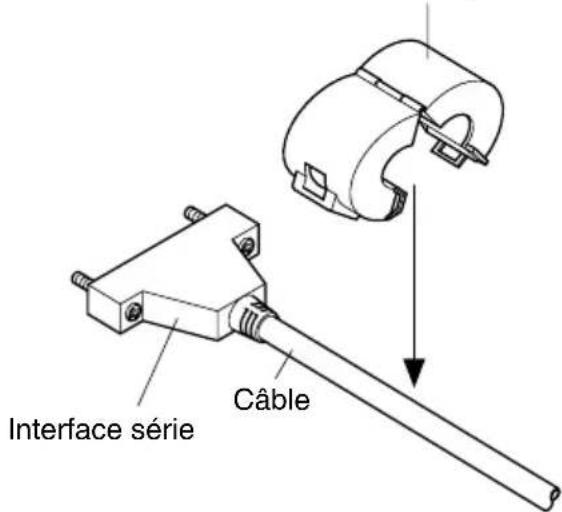

Fixez la grande gaine en ferrite sur le cable comme illustré.
Tore de ferrite (28 mm de diamètre)
Passez l'attache dans le tore de ferrite.

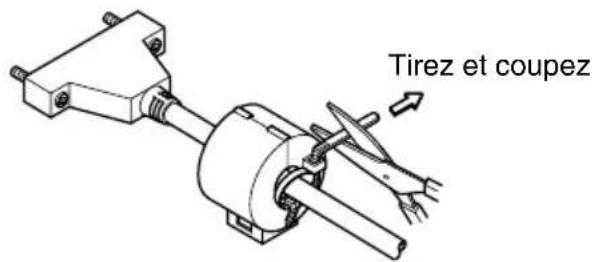

Passez l'attache autour du tore de ferrite et serrez-la. Coupez l'extrémité de l'attache à l'aide de ciseaux.
Pour un cable série:
Raccordez l'une des extrémités du cable en série au port d'interface en série de votre ordinateur, et l'autre extrémité dans la borne au dos de l'imprimante. Fixez les connecteurs à l'aide des vis fournies.
Pour un cable parallele:
Fixez une gaine en ferrite de la même manière que pour le cable série.
- Branchez une extrémité du cable parallele au port parallele de l'ordinateur. Le port parallele doit être identifié comme port d' "Imprimante", "Parallele", "PRN", "LPT1" ou toute autre appellation similaire.
- Branchez l'autre extrémité du cable parallèle dans la prise située sur le côte de l'imprimante et fixez le cable à l'aide des attaches.
Raccordement d'un apparéil périphérique
Vous pouvez raccorder un apparéil périphérique à l'imprimante à l'aide d'une fiche modulaire. Nous expliquons ci-dessous comment installer le tore de ferrite et faire le raccordement proprement dit. Pour les détails sur le type de fiche modulaire à utiliser, reportez-vous à la page 137. Notez que le fil ou la fiche modulaires ne sont pas fournis avec l'imprimante. Vous devrez donc vous les procurer.
Attention!
Assurez-vous que l'imprimante est hors tension, qu'elle est débranchée de la prise secteur et que l'ordinateur est hors tension avant d'effectuer les connexions.

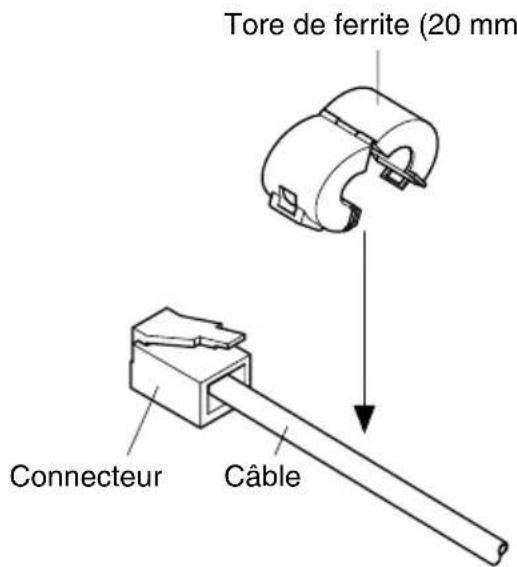

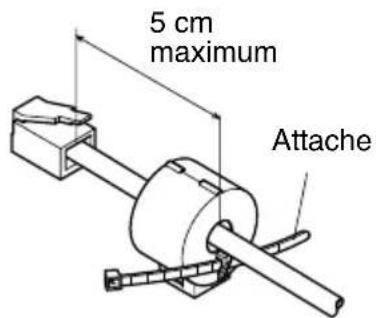

Fixez la petite gaine en ferrite sur le cable modulaire comme illustré cidesous.
Passez I'attache dans le tore de ferrite.

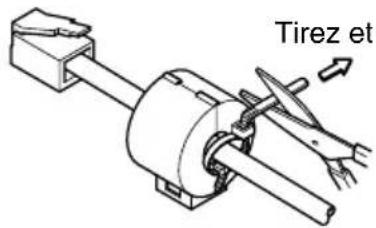

Passez l'attache autour du tore de ferrite et serrez-la. Coupez l'extrémité de l'attache à l'aide de ciseaux.
Raccordez une extrémité du cable modulaire à la prise modulaire du périphérique.
Retirez le cache de prise modulaire au dos de l'imprimante, et raccordez l'autre extrémité du cable modulaire dans la prise de l'imprimante.
Introduction du papier dans l'imprimante
Utilisez uniquement le type de papier recommendé pour cette imprimante. N'utilisez jamais des papiers inadéquats car ils pouraient provoquer un mauvais fonctionnement de l'imprimante ou l'endommager.
La procédure ci-dessous explique comment imprimer sur le papier. Avant de tenter l'impression, il vous faut cependant installer une cassette à ruban dans l'imprimante; pour ce faire, Voyez la méthode décrite dans "Installation de la cassette à ruban" à la page 34.
Assurez-vous que l'imprimante est branchée à la prise secteur et sous tension.
Vérifiez si levoyant RELEASE du panneau de commandes est allumé. S'il est étéint, appuyez sur la touche RELEASE jusqu'à ce qu'il s'allume.
Attention!
L'introduction et le retrait du papier doit s'effectuer uniquement lorsque l'imprimante est en position papier relachué (lorsque le papier n'est pas maintenu en place par le rouleau d'alimentation).
Placez une feuille de papier dans le bac à papier de l'imprimante et faites glisser son bord droit vers l'imprimante. L'impression se fera sur la face du papier tournée vers le haut (elle que I'on peut voir), à partir du haut du papier.
Attention!
Ne jamais utiliser de papier chiffonné ou recouré. En cas d'utilisation de papiers multiples, voirlez à bien aligner les différentes feuilles.

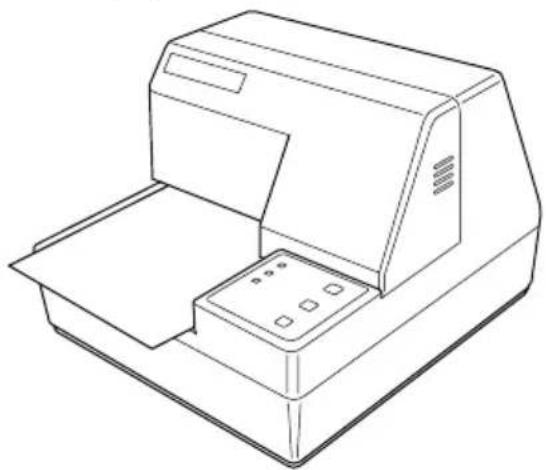

Le papier peut être introduit par l'avant ou par le côté de l'imprimante. Néanmoins, l'introduction du papier par l'avant risque de provoquer un bourrage, en fonction de la condition du papier, et nous conseillonsès lors de plusieurs années introduire le papier par le côté.

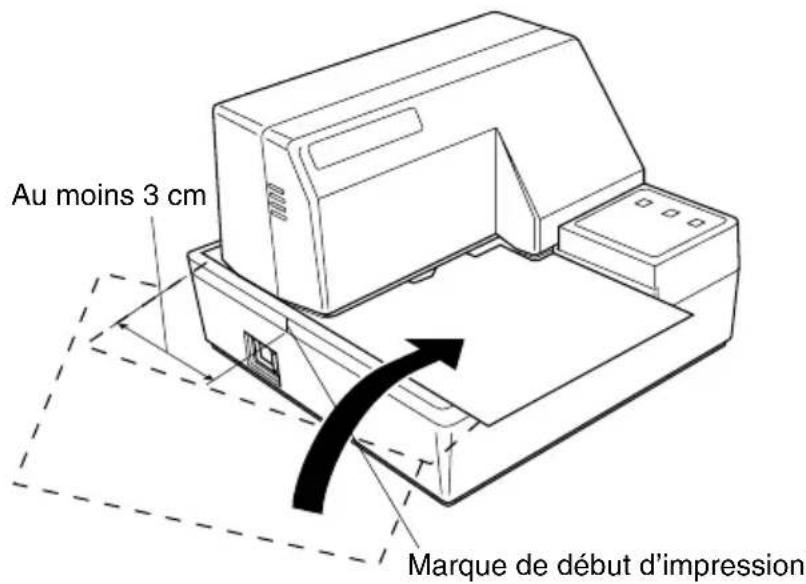

AutoSide Loading™
Cette imprimante est équipée de détecteurs de papier de sorte que vous ne devez effectuer aucune opération spéciale pour aligner l'emplacement du début de l'impression. Il suffit d'introduire le papier dans l'imprimante pour que le détecteur localise le haut du papier. Le papier avancera automatiquement à la position d'impression.
Attention!
Lors de l'insertion du papier dans l'imprimante, assurez-vous qu'il y a au moins 3 cm entre le bord supérieur du papier et la marque situant le début de l'impression sur l'imprimante. Sinon, le détecteur de papier risque de ne pas situer correctement le haut du papier.
Poussez le bord croit du papier dans l'imprimante jusqu'à ce qu'il soit stoppe. A ce stade, le voyant d'absence de papier PAPER OUT s'éteint et le mecanisme de l'imprimante aligne automatiquement le papier pour commencer l'impression dans le haut de la feuille.
Envoyez des données de votre ordinateur pour les imprimer sur le papier.
□ ÀpRES l'impression, appuyez sur la touche RELEASE pour libérer automatiquement le papier.
Chapitre 2: Tableau de commande

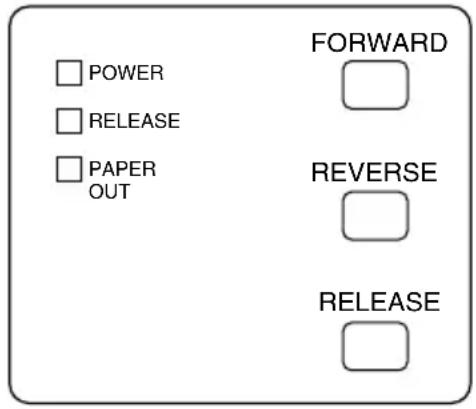

Le panneau de commandes permet de contrôler le fonctionnement de l'imprimante de papier fort par boutons poussoir. Il contient également des témoins lumineux qui vous indiquent l'état de l'imprimante en un simple coup d'œil.
Témoins lumineux
Le tableau ci-dessous vous explique l'etat de l'imprimante pour chaque tímoin allumé, étéint ou clignotant.
| Témoin | Eteint | Allumé | Clignotant |
| POWER | Hors tension Sous tension | Mode de réglage d'alignement des points | |
| PAPER OUT | Papier inséré Pas de papier | Demande d'insertion de papier | |
| RELEASE | Papier fort engagé | Papier fort libéré | Erreur mécanique |
Touches
Le tableau ci-dessous vous explique la fonction des trois touches du tableau de commande.
| Touche | Description |
| FORWARD | Alimente le papier fort vers l'avant, vers le dos de l'imprimante. Une pression fait avancer le papier d'une ligne, une pression continue produit une avance continue. |
| REVERSE | Alimente le papier fort vers l'arrête, vers l'avant de l'imprimante. Une pression fait avancer le papier d'une ligne, une pression continue produit une avance continue. |
| RELEASE | Activation de la libération du papier de l'imprimante (le papier n'est plus maintainu en place par le rouleau d'alimentation). Efface les erreurs récapérables. |
Test d'impression
Vous pouvez utiliser à tout moment la procédure suivante pour tester l'imprimante.
Mettez l'imprimante sous tension et inserez un morceau de papier (page 36, 41).
Mettez l'imprimante hors tension.
Tout en maintainant la touche RELEASE enfoncée, remettez l'imprimante sous tension. Maintenez la touche RELEASE enfoncée pendant quelques instants, jusqu'à ce que l'imprimante émette un bip et entame l'impression du test.
Le test d'impression s'effectue sur toute la longueur du papier.

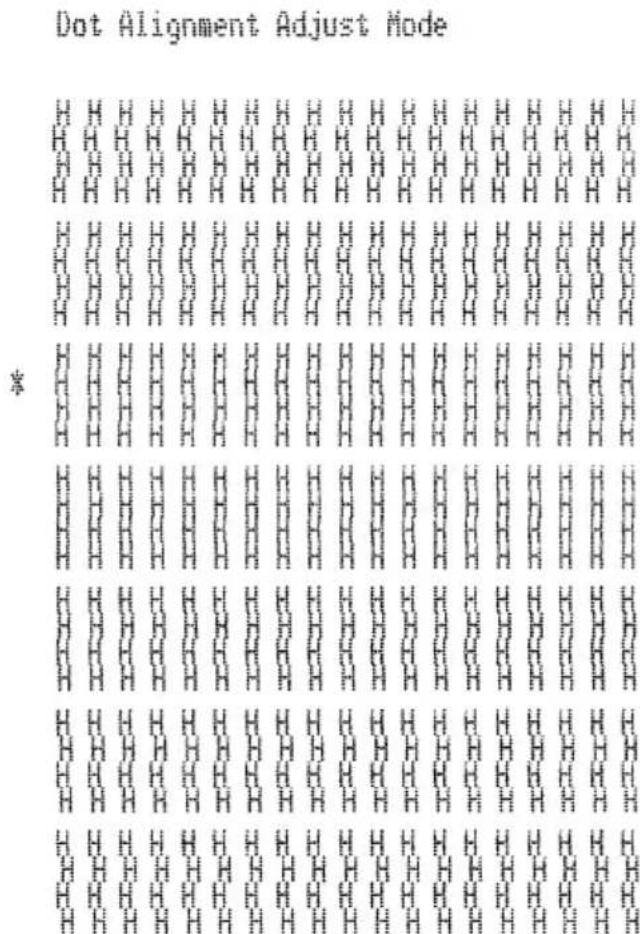

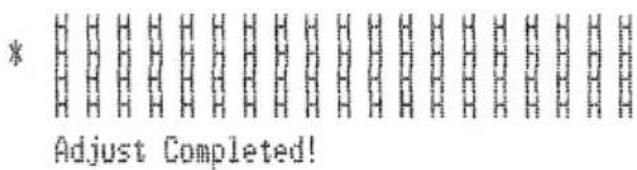

Réglage de l'alignement des points
Vous n'aurez peut-être jamais besoin d'effectuer les réglages décrits dans cette section, mais pres avoir utilisé l'imprimante pendant un certain temps, vous remarquerez peut-être que les points de certains graphiques ne sont pas alignés correctement. Ainsi par exemple, ce qui devrait être imprimé comme ceci :
pourtaitetreimprimé comme cela:
Ce problème est causé par un décalage des pieces mécaniques de l'imprimante. Ce problème est relativement rare et il est possible que vous ne le rencontres jamais. Si toute fois vousOSHREZ ce probleme, suivez les instructions CIDESSOUS AFIN DE LE CORRIGER.
Mettez l'imprimante sous tension et introduisez un morceau de papier.
Mettez l'imprimante hors tension.
Tout en maintainant les touches FORWARD et REVERSE du tableau de commande enfoncées, remettez l'imprimante sous tension afin d'activer le mode de réglage d'alignement des points, qui est signalé par le clignotement du témoin POWER.
Une fois le mode de réglage d'alignment des points acté, l'imprimante imprime sept blocs de caractères de la manière indiquée ci-dessous, chacun représentant un réglage d'alignement des points. Un astérisque (*) à gauche des blocs vous indique le réglage sélectionné.
Utilisez la touche FORWARD pour spécifique le bloc dont l'alignement des caractères semble optimal. Appuyez une fois sur FORWARD pour spécifique le premier bloc, deux fois pour spécifique le deuxième bloc, et ainsi de suite jusqu'à sept fois pour spécifique leSeptieme bloc.
Un avertisseur sonore fait entendre si vous appuyez plus de sept fois sur la touche FORWARD.
□Après avoir spécifié un bloc, appuyez sur REVERSE pour sauvegarder.
votre selection et quitter le mode de réglage d'alignement des points.
Le réglage d'alignement des points que vous avez sélectionné est sauvégardé dans la mémoire, et l'imprimante imprime une série de lignes graduées correspondant à l'état d'impression sélectionné, suivie du message "Adjust Completed!", vous indiquant que le réglage est terminé. L'imprimante ejecte ensuite le morceau de papier fort.
Remarque:
Votre réglage ne sera pas sauvégardi si vous mettez l'imprimante hors tension avant d'appuyer sur REVERSE pour quitter le mode de réglage d'alignement des points. En cas d'erreur d'alimentation de papier dans ce mode, l'imprimante ejecte le papier et le mode est annulé.
Vidage hexadécimal
Cette section vous indique comment imprimer en format hexadecimal tous les codes (les codes de caractètre et de commande) envoyés à l'imprimante par l'ordinateur. L'imprimante n'executeaucun code de commande ( comme 0A pour l'avance de ligne), mais les imprime simplement. Le vidage hexadecimal vous sera utile lorsqu'vous écrivez des programmes de commande d'imprimante.
Mettez l'imprimante sous tension et introduisez un morceau de papier.
Mettez l'imprimante hors tension.
Tour en maintainant les touches FORWARD du tableau de commande enfoncées, remettez l'imprimante sous tension afin d'activer le mode de vidage hexadécimal.
Pour quitter ce mode, mettez l'imprimante hors tension.
Remarque:
Quand l'imprimante est en mode de vidage hexadecimal, elle ne repond a aucune commande.
Erreurs
Vous pouvez rencontres trois types d'erreur : les erreurs corrigibles, que vous pouze corriger en effectuant certaines opérations, les erreurs non corrigibles, dont la correction nécessite l'intervention d'un revendeur agreé, et l'erreur de réception des données. Les erreurs sont signalées par un averâtisseur sonore et par des témoins.
Erreurs corrigibles
| Type d'erreur | Témoins | Correction | ||
| POWER RELEASE PAPER OUT | ||||
| Bourrage de papier | Clignote | Corriguez la cause du problème et appuyez sur RELEASE. | ||
| Blocage du moteur de transport | ||||
| Signal de position d'origine anormale | ||||
| Signal de temps anormal | ||||
Erreurs corrigibles
| Type d'erreur | Témoins | Correction | ||
| POWER RELEASE PAPER OUT | ||||
| Lecture/édriture de la mémoire vive | Eteint | Allumé | Allumé | Mettez l'imprimante hors tension et attendez quelques minutes avant de la remetre sous tension. Si l'imprimante ne réagit toujours pas normalement, contactez le service technique le plus proche. |
| Blocage de l'unité centrale | ||||
Erreur de réception des données
Ce genre d'erreur se produit des qu'un problème surgit pendant la réception de données. Le moyen mis en œuvre par l'imprimante pour rétabrir son fonctionnement normal après une erreur de réception de données dépend du mode de commandes sélectionné.
| Mode de commandes | Procedure de correction d'une erreur de réception des données |
| Mode Star | L'imprimante imprime un point d'interrogation. |
| Mode ESC/POS | Interrupteur mémoire 4-0=0: l'imprimante imprime un point d'interrogation. Interrupteur mémoire 4-0=1: l'imprimante ne conserve pas les données reçues. |
Capeurs de papier
Les capteurs de papier suivants sont prevus.
Capteur TOF
Ce capteur haut-de-page détecte le bord d'attaque du papier. Lorsqu'il est validé, le capteur TOF détecte l'absence de papier et il arrêté l'impression.
Capeur BOF
Ce capteur bas-de-page détecte le bord arrêté du papier. Lorsqu'il est validé, le capteur BOF détecte l'absence de papier et l'impression est interrompue.
Lorsque la capteur TOF ou BOF détecte une absence de papier, l'imprimante arrêté son moteur après l'impression de 0 à un maximum de deux lignes supplémentaires.
Le capteur BOF détecte une absence de papier chaque fois que la distance entre la broche #9 de tête d'impression et le bord arrêté du papier devient 38,1 mm ou moins. En Mode Star, ceci fait passer à l'arrêt d'impression, mais en mode ESC/POS, l'arrêt d'impression n'est pas atteint avant que la distance entre la broche #9 de tête d'impression et le bord arrêté ne devienne 27,3 mm ou moins.
Quand le blocage automatique est validé par l'Interrupteur de Mémoire 5-1, le blocage automatique est executé environ 0,7 seconde (valeur initiale par défaut en Mode Star; la valeur initiale en Mode ESC/POS est 1 seconde environ) après que la présence de papier est détectée par les capteurs TOF et BOF, à la suite d'une absence de papier. La fonction de blocage automatique n'est pas affectée par l'état de validation ou d'invalidation du capteur TOF ou BOF.
La fonction (Positionnement haut de page) est validée par l'Interrupteur de Mémoire 5-0. Meme si la fonction de blocage automatique est invalidée, la fonction automatique est exécutée sur le papier est verrouillée quand commence l'impression.
Levoyant PAPER OUT clignote pour signaler le besoin d'insérer du papier lorsque les capteurs détectent une absence de papier ( quand un capteur validé par une commande détecte une absence de papier) après réception de la donnée par l'imprimante. A ce moment, l'utilisateur doit insérer du papier et l'impression commence après que le capteur a détected la présence de papier.
Chapitre 3: Résumé des commandes
L'imprimante supporte deux modes de commande differents: le mode STAR, et le mode ESC/POS.
Le mode Star émule les imprimantes Star précédentes. Le mode ESC/POS émule l'imprimante de bordereaux TM-295 ou TM-290 Epson.
Ce chapitre donne la liste de toutes les commandes supportées par l'imprimante.
Attention!
Pour obtenir la première version de ce manuel et pour les mises à jour des commandes supportées, consultez l'adresse URL suivante: http://www.starmicronics.co.jp/service/sp_sup_e.htm.
Les commandes du mode Star
Les tableaux ci-dessous vous montrent les commandes du mode Star qui sont supportées par l'imprimante.
Selection des caractères
| Code de contrôle | Code hexadecimal | Fonction |
| “R”n | 1B 52 n | Sélection du jeu de caractères internationaux |
| “/”“1” | 1B 2F 31 | Sélectionne le zéro barré |
| “/”<1> | 1B 2F 01 | |
| “/”“0” | 1B 2F 30 | Sélectionne le zéro normal |
| “/”<0> | 1B 2F 00 | |
| “GS”n | 1B 1D 74 n | Pour sélectionner un caractère dans le tableau des codes |
| “M” | 1B 4D | Sélection de la police 7 × 9 (demi-point) |
| “P” | 1B 50 | Sélection de la police 5 × 9 (deux impulsions = 1 point) |
| “:” | 1B 3A | Sélection de la police 5 × 9 (trois impulsions = 1 point) |
| “SP”n | 1B 20 n | Réglage de l'espacement des caractères |
| 0E Sélectionne la largeur double des caractères | ||
| 14 Invalidation de la largeur double des caractères | ||
| Code de contrôle | Code hexadécimal | Fonction |
| "W" n | 1B 57 n | Règle l'indice d' amplification pour la largeur des caractères |
| "h" n | 1B 68 n | Règle l'indice d' amplification pour la hauteur des caractères |
| "-" "1" | 1B 2D 31 | Validation du soulignement |
| "-" <1> | 1B 2D 01 | |
| "-" "0" | 1B 2D 30 | Invalidation du soulignement |
| "-" <0> | 1B 2D 00 | |
| "-" "1" | 1B 5F 31 | Validation du surlignement |
| "-" <1> | 1B 5F 01 | |
| "-" "0" | 1B 5F 30 | Invalidation du surlignement |
| "-" <0> | 1B 5F00 | |
| "4" | 1B 34 | Validation de l'impression surintensifiée |
| "5" | 1B 35 | Invalidation de l'impression surintensifiée |
| 0F Impression inversée | ||
| 12 Invalidation de l'impression inversée | ||
| "RS" "i" "0" | 1B 1E 96 30 | Pour annuler le mode d'impression de texte avec rotation. |
| "RS" "i" <0> | 1B 1E 96 00 | |
| "RS" "i" "1" | 1B 1E 96 31 | Pour spécifique le mode d'impression de texte avec rotation de 270°. |
| "RS" "i" <1> | 1B 1E 96 01 | |
| "RS" "i" "2" | 1B 1E 96 32 | Pour spécifique le mode d'impression de texte avec rotation de 90°. |
| "RS" "i" <2> | 1B 1E 96 02 | |
| "E" | 1B 45 | Validation de l'impression mise en valeur |
| "F" | 1B 46 | Invalidation de l'impression mise en valeur |
| "U" n | 1B 55n | S'élection du sens d'impression |
Commandes de position d'impression
| Code de contrôle | Code hexadecimal | Fonction |
| Sélection d'un interlinge de n/72èmes de pouce | ||
| Validation d'un interlinge de n/72èmes de pouce | ||
| Validation d'un interlinge de 1/12ème de pouce | ||
| Validation d'un interlinge de 1/6ème de pouce | ||
| Validation d'un interlinge de 1/8ème de pouce | ||
| Validation d'un interlinge de 7/72èmes de pouce | ||
| Avance une fois de n/72èmes de pouce | ||
| Avance inversée de une fois n/72èmes de pouce | ||
| Validation d'un interlinge de n/215èmes de pouce environ | ||
| Validation d'un interlinge de n/144èmes de pouce | ||
| des arrêts de tabulation horizontally | ||
| Réglage de la marge gauche | ||
| Réglage de la marge droite | ||
| Alignement à gauche (défaut) | ||
| Centrage | ||
| Alignment à droite |
Commandes de graphiques en points
| Code de contrôle | Code hexadecimal | Fonction |
| "K" n <0> m1 m2 ... | 1B 4B n 00 m1 m2... | Impression de graphiques à densité normale |
| "L" n1 n2 m1 m2... | 1B 4C n1 n2 m1 m2... | Impression de graphiques à haute densité |
Impression de graphiques télécharges
| Code de contrôle | Code hexadecimal | Fonction |
| <ESC> "&" <0> n1 n2 .. 1B 26 | 00 n1 n2 .. | Définition des caractères à télécharger |
| <ESC> "%" "1" | 1B 25 31 | Validation du jeu de caractères téléchargés |
| <ESC> "%" <1> | 1B 25 01 | |
| <ESC> "%" "0" | 1B 25 30 | Invalidation du jeu de caractères téléchargés |
| <ESC> "%" <0> | 1B 25 00 |
Commande de pilotage des péripériques
| Code de contrôle | Code hexadecimal | Fonction |
| <ESC> <BEL> n1 n2 | 1B 07 n1 n2 | Définition de l'impulsion d'entrainment du pérophérique n°1 |
| <BEL> | 07 | Commande de pilotage du pérophérique n°1 |
| <FS> | 1C | Commande de pilotage immédiat du pérophérique n°1 |
| <EM> | 19 | Commande de pilotage immédiat du pérophérique n°2 |
| <SUB> | 1A | Commande de pilotage immédiat du pérophérique n°2 |
Commande de papier fort
| Code de contrôle | Code hexadecimal | Fonction |
| <ESC><SI>n | 1B 0F n | Réglage du capteur de papier fort |
| <ESC><FF>n | 1B 0C n | Fonction de papier fort |
| <ESC><VT>m n | 1B 0B m n | Sélection du sens d'éjection/de la longueur du papier |
| <ESC><EM>mn<LF><NUL>1B 19 n m 0A 00 | Sélection du temps d'attente avant l'activation du blocage automatique. | |
Mode de page
| Code de contrôle | Code hexadecimal | Fonction |
| "n" | 1B 6E | Sélection du mode page |
| "!" | 1B 21 | Sélection du mode ligne |
| "*" | 1B 2A ... | Réglage de la zone d'impression en mode page |
| "T" n | 1B 54 n | Sélection du sens d'impression en mode page |
| 0C Impression en mode page |
Autres commandes
| Code de contrôle | Code hexadecimal | Fonction |
| Suppression de la mémoire tampon et réinitialisation de l'imprimante | ||
| Réglage de l'interrupteur de mémoire | ||
| Réglage de l'interrupteur de mémoire | ||
| Réglage de l'interrupteur de mémoire | ||
| Réglage de l'interrupteur de mémoire | ||
| Initialisation de l'imprimante | ||
| Transmet l'état en temps réel (EOT) | ||
| Transmet l'état en temps réel (ENQ) | ||
| Confirmation de la fin de l'impression | ||
| Transmission du statut automatique | ||
| Validation/Invalidation du statut automatique | ||
| Initialisation de l'imprimante et test d'impression |
Commandes du mode ESC/POS (Émulation de la TM-295)
Le tableau ci-dessous donne la liste des commandes d'émulation de la TM-295 qui sont supportées par l'imprimante.
| Code de contrôle | Code hexadecimal | Fonction |
| Ejection du papier en mode une feuille Impression en mode papier et return à la ligne | ||
| 10 04 | Validation de l'envoi d'etat en temps réel (série I/F seulement) | |
| page | ||
| 1B 20 | Réglage de l'espace à droite du caractère | |
| 1B 23 | Réglage de l'interrupteur de mémoire | |
| 1B 25 | Validation/invalidation du jeu de caractères téléchargés | |
| 1B 26 | Définition des caractères téléchargés | |
| 1B 2A | Sélection du mode image en mode points | |
| pouce | ||
| n/60èmes de pouce environ *1 | ||
| 1B 3D | Sélection du périphérique | |
| 1B 40 Initialisation de l'imprimante | ||
| 1B 43 | Réglage de la longueur d'éjection pour une impression une feuille | |
| 1B 44 Réglage de la position de tabulation horizontal | ||
| 1B 46 | Validation/invalidation de l'avance inverse pour le mode une feuille | |
| 1B 4A | Imprime et fait avancer le papier de n/60èmes de pouce environ *1 | |
| Imprime et fait reculer le papier de n/60èmes de pouce environ *1 |
*1: Commandes d'interligne et d'alimentation du papier de n/60 èmes de pouce : Etant donné que l'écart minimum d'alimentation du papier pour cette imprimante est de 1/144 éme de pouce, la valeur n/60 émes de pouce doit être considérée comme approximative. La valeur réelle est INT ((6n/5) + 0,5)/72 pouces.
| Code de contrôle | Code hexadecimal | Fonction |
| Sélection du sens d'impression pour l'impression des caractères en mode page | ||
*1: Commandes d'interligne et d'alimentation du papier de n/60 èmes de pouce : Etant donné que l'écart minimum d'alimentation du papier pour cette imprimante est de 1/144 éme de pouce, la valeur n/60 èmes de pouce doit être considérée comme approximative. La valeur réelle est INT ((6n/5) + 0,5)/72 pouces.
Commandes du mode ESC/POS (Émulation de la TM-290)
Le tableau ci-dessous donne la liste des commandes d'émulation de la TM-290 qui sont supportées par l'imprimante.
| Code de contrôle | Code hexadecimal | Fonction |
| 1B 50 Sélection de la police 5 × 9 |
*1: Commandes d'interligne et d'alimentation du papier de n/60 èmes de pouce : Etant donné que l'écart minimum d'alimentation du papier pour cette imprimante est de 1/144 éme de pouce, la valeur n/60 émes de pouce doit être considérée comme approximative. La valeur réelle est INT ((6n/5) + 0,5)/72 pouces.
| Code de contrôle | Code hexadecimal | Fonction |
| Commande au captein de papier d'envoyer le signal "papier épaisé". | ||
| Commande au captein de papier d'interr compromise l'impression. | ||
| Validation/invalidation des interrupteurs du tableau de commande | ||
| n" lignes | ||
| des lignes | ||
| Sélection de la largeur des caractères en mode d'impression verticale | ||
| Envoi de l'état du captein de papier (série I/F seulement) | ||
| versée | ||
| d'impression verticale | ||
| Réglage/annulation de l'impression double hauteur, double largeur | ||
| double hauteur, double largeur |
INHALTSVERZEICHNIS
Dans l'union europeenne (U.E.), cette étiquette indique que ce produit ne doit pas etre jete avec les dechets menagers. Il doit etre depose dans un container appropriie permettant la recuperation et le recyclage en accord avec les directives WEEE de la legislation europeennes (Directive 2002/ 96/EC).
