Caractéristiques techniques	Visseuse Graphite 58GE111, puissance de 500W, couple maximal de 30Nm, vitesse à vide de 0-600 tr/min.
Utilisation	Idéale pour le vissage et le dévissage dans divers matériaux tels que le bois, le métal et le plastique.
Maintenance et réparation	Nettoyer régulièrement le filtre à air, vérifier les charbons tous les 6 mois, lubrifier les pièces mobiles si nécessaire.
Sécurité	Porter des lunettes de protection, utiliser des gants anti-glisse, ne pas dépasser la capacité de couple recommandée.
Informations générales	Garantie de 2 ans, poids de 1.5 kg, dimensions compactes pour un rangement facile.

FOIRE AUX QUESTIONS - 58GE111 Graphite

Comment changer le sens de rotation de la visseuse Graphite 58GE111 ?

Pour changer le sens de rotation, localisez le bouton de réversibilité situé près de la gâchette. Appuyez sur ce bouton pour alterner entre le sens horaire et antihoraire.

Quelle est la capacité de la batterie de la visseuse Graphite 58GE111 ?

La visseuse Graphite 58GE111 est équipée d'une batterie de 18 V, offrant une autonomie suffisante pour des travaux de vissage et dévissage prolongés.

Comment charger la batterie de la visseuse Graphite 58GE111 ?

Pour charger la batterie, insérez-la dans le chargeur fourni avec la visseuse. Assurez-vous que le chargeur est branché sur une prise électrique. Un témoin lumineux indiquera lorsque la batterie est en charge.

Que faire si la visseuse ne fonctionne pas ?

Vérifiez d'abord si la batterie est correctement chargée. Si la batterie est chargée et que la visseuse ne fonctionne toujours pas, essayez de réinsérer la batterie ou consultez le manuel pour des instructions supplémentaires.

Comment ajuster le couple de la visseuse Graphite 58GE111 ?

Le couple peut être ajusté en tournant la bague de réglage située juste en dessous de la tête de la visseuse. Choisissez un réglage adapté au matériau que vous vissez.

Est-ce que la visseuse Graphite 58GE111 est adaptée pour les travaux en extérieur ?

Oui, la visseuse Graphite 58GE111 est conçue pour des applications polyvalentes, y compris les travaux en extérieur, tant que vous évitez une exposition prolongée à l'humidité.

Comment nettoyer ma visseuse Graphite 58GE111 ?

Pour nettoyer votre visseuse, utilisez un chiffon doux et sec pour essuyer la surface. Évitez d'utiliser des produits chimiques agressifs qui pourraient endommager l'appareil.

Où puis-je trouver des pièces de rechange pour la visseuse Graphite 58GE111 ?

Les pièces de rechange peuvent être commandées auprès de votre détaillant local Graphite ou sur le site officiel de Graphite.

MODE D'EMPLOI 58GE111 Graphite

ATTENTIVEMENT CE MANUEL ET LE CONSERVER POUR RÉFÉRENCE ULTÉRIEURE. LES PERSONNES QUI N'ONT PAS LU LES INSTRUCTIONS NE DOIVENT PAS EFFECTUER LE MONTAGE, LE RÉGLAGE OU LE FONCTIONNEMENT DE L'APPAREIL. DISPOSITIONS GÉNÉRALES DE SÉCURITÉ NOTE ! Lisez attentivement le mode d'emploi, respectez les avertissements et les conditions de sécurité qu'il contient. L'appareil a été conçu pour fonctionner en toute sécurité. Néanmoins, l'installation, l'entretien et l'utilisation de l'appareil peuvent être dangereux. Le respect des procédures suivantes réduira les risques d'incendie, d'électrocution, de blessure et réduira le temps d'installation de l'appareil. RÉGLEMENTATION SPÉCIFIQUE POUR L'UTILISATION DE V V V DE SÉCURITÉ

• - Portez des protections auditives et des lunettes de sécurité lorsque vous travaillez avec un tournevis. L'exposition au bruit peut entraîner une perte d'audition. La limaille de métal et d'autres particules volantes peuvent causer des dommages permanents aux yeux.

• - Tenez l'outil par les surfaces isolées de la poignée lorsque vous effectuez des travaux où l'outil de travail pourrait rencontrer des fils électriques dissimulés. RÈGLES SUPPLÉMENTAIRES POUR UN TRAVAIL DE VISSAGE SÛR

• - Seuls les batteries et les chargeurs recommandés doivent être utilisés.

• - Ne pas changer le sens de rotation de la broche de l'outil. pendant son fonctionnement. Le non-respect de cette consigne peut entraîner endommager le tournevis.

• - Utilisez un chiffon doux et sec pour nettoyer le tournevis. N'utilisez pas de détergent ou d'alcool.

• - Ne réparez pas vous-même un appareil défectueux. Les réparations ne peuvent être effectuées que par le fabricant ou un centre de service agréé.

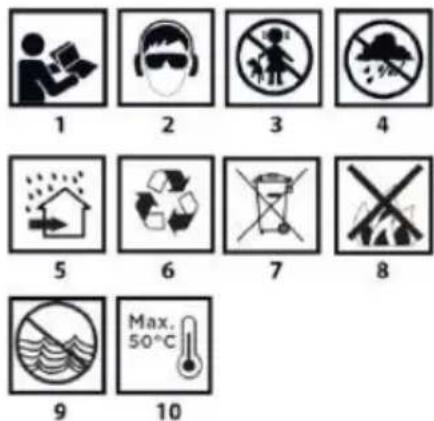

1. Lisez le mode d'emploi, respectez les avertissements et les

conditions de sécurité qu'il contient !

2. Portez des lunettes de sécurité et des protections auditives.

3. Tenez les enfants éloignés de l'appareil.

4. Protéger de la pluie.

5. Utilisation en intérieur, à l'abri de l'eau et de l'humidité.

7. Collecte sélective.

8. Ne jetez pas les cellules dans le feu.

9. Présenter un risque pour l'environnement aquatique.

10. Ne pas laisser la chaleur dépasser 50°C

DESCRIPTION DES ÉLÉMENTS GRAPHIQUES

La numérotation ci-dessous fait référence aux composants de l'appareil. indiquées sur les pages graphiques de ce manuel. Fig. A Description

Réglage de la profondeur de vissage

Interrupteur de sens de rotation

Bouton de verrouillage du fonctionnement continu

Lampe d'éclairage de la zone de travail

Clip de ceinture pour suspendre le tournevis OBJET La visseuse est un outil électrique portatif alimenté par une batterie. Elle est entraînée par un moteur sans balais dont la vitesse est réduite par un engrenage planétaire. Ce type d'outil électrique est largement utilisé pour visser et dévisser, percer des trous dans le bois et les matériaux similaires au bois. Leurs domaines d'utilisation sont les travaux de rénovation et de construction, la menuiserie, et tout travail dans le domaine de l'activité amateur indépendante (DIY). Le tournevis peut être utilisé avec une gamme de douilles, d'embouts de vissage et d'embouts de différentes longueurs, qui ont une tige hexagonale de 1/4''. Bien que l'appareil soit conçu pour être utilisé comme un tournevis, il peut également être utilisé avec des perceuses dotées d'une tige hexagonale de 1/4'' pour des travaux de perçage légers (par exemple, la réalisation de trous pilotes).

NOTE : L'outil est équipé d'un système de protection de l'outil et des piles. Ce système coupe automatiquement l'alimentation du moteur afin de prolonger la durée de vie de l'outil et des piles. L'outil s'arrête automatiquement en cours de fonctionnement si l'outil ou le bloc- piles se trouve dans l'une des conditions suivantes : Protection contre les surcharges Si le bloc-piles est utilisé de manière à tirer un courant anormalement élevé, l'outil s'arrête automatiquement sans aucune indication. Dans une telle situation, mettez l'outil hors tension et arrêtez le travail qui a provoqué la surcharge de l'outil. L'outil doit ensuite être mis en marche pour redémarrer. Protection contre la surchauffe Lorsque l'outil ou le bloc-piles est surchauffé, l'outil s'arrête automatiquement et le voyant clignote. Si cela se produit, laissez l'outil et le bloc-piles refroidir avant de remettre l'outil en marche. Protection contre les surcharges Lorsque la quantité d'énergie dans la batterie est insuffisante, l'outil s'arrête automatiquement. Dans ce cas, retirez la batterie de l'outil et rechargez-la. NOTE ! Avant d'installer le bloc-piles Fig. A9 dans l'outil, vérifiez toujours que la gâchette de l'interrupteur Fig. A5 démarre correctement et revient en position "OFF" lorsqu'elle est relâchée.

ACTIVATION DU TOURNEVIS

Pour démarrer l'outil, il suffit d'appuyer sur la gâchette de l'interrupteur Fig. A5. La vitesse de l'outil est augmentée en augmentant la pression sur la gâchette de l'interrupteur. Pour arrêter l'outil, relâchez la gâchette. TRAVAIL CONTINU Pour le fonctionnement continu, appuyez sur l'interrupteur fig. A5, appuyez sur le bouton de verrouillage du fonctionnement continu fig. A4, puis relâchez la gâchette de l'interrupteur. Pour arrêter l'outil en position verrouillée, appuyez à nouveau sur la gâchette de l'interrupteur fig. A5, puis relâchez-la. REMARQUE : Même si l'interrupteur est en position de marche et que le moteur tourne, la mèche d'embrayage ne tourne pas. Poussez l'outil vers l'avant pour engager l'embrayage. NOTE : L'outil s'arrête automatiquement si le moteur maintient la rotation pendant environ 6 minutes. LAMPA REMARQUE : Ne regardez pas dans la lumière et ne voyez pas directement la source lumineuse. Appuyez sur la gâchette de l'interrupteur pour allumer la lampe fig. A7. La lampe fig. A7 s'allume en continu lorsque vous appuyez sur la gâchette de l'interrupteur. La lampe s'éteint 15 secondes après que vous ayez relâché la gâchette de l'interrupteur. REMARQUE : Utilisez un chiffon sec pour nettoyer la lentille de la lampe. Veillez à ne pas rayer la lentille de la lampe car cela pourrait réduire la qualité du rétroéclairage. INTERRUPTEUR D'INVERSION REMARQUE : Vérifiez toujours le sens de rotation avant de commencer le travail. NOTE : N'utilisez le commutateur d'inversion qu'après l' arrêt complet de l'outil. Changer le sens de rotation avant l'arrêt de l'outil peut endommager ce dernier. REMARQUE : Lorsque l'outil n'est pas utilisé, mettez toujours le levier de l'inverseur de marche en position neutre. Le tournevis est équipé d'un interrupteur inverseur fig. A3. Amenez le levier de l'inverseur en position fig. E1 pour le faire tourner dans le sens des aiguilles d'une montre (vissage), ou en position fig. E3 pour tourner dans le sens inverse des aiguilles d'une montre (dévissage). Lorsque le levier de l'inverseur est en position neutre fig. E2 , la gâchette de l'interrupteur ne peut pas être actionnée fig. E5. RÉGLAGE DE LA PROFONDEUR DE VISSAGE La profondeur peut être réglée en tournant la bague de réglage de la profondeur de vissage. Tournez-la dans le sens "3" de la figure G pour réduire la profondeur et dans le sens "2" de la figure G pour l'augmenter. Un tour complet de la bague de réglage de la profondeur de vissage correspond à un changement de profondeur de 2 mm (1/16"). BAGUE VISSÉE DE RÉGLAGE DE LA PROFONDEUR Réglez la bague de réglage de la profondeur de la vis Fig. G1 de manière à ce que la distance entre la pointe du localisateur et la tête de la vis soit d'environ 3 mm (1/8"), comme indiqué sur la Fig. H. Fixez la vis d'essai dans le matériau ou l'éclat de matériau dans lequel vous allez visser. Si la profondeur n'est toujours pas adaptée à la vis, continuez à ajuster jusqu'à obtenir le réglage correct de la profondeur de la vis. MONTAGE OU DÉMONTAGE DE L'EMBOUT SUR LE SUPPORT

MAGNÉTIQUE DU TOURNEVIS

• Pour retirer l'embout, retirez d'abord la bague de réglage de la profondeur de vissage fig. C2 , puis saisissez la pointe de l'embout49 fig. F5 avec vos doigts ou une pince et sortez-la du porte-embout magnétique fig. F4. Pour installer l'embout de tournevis, poussez-le dans le porte-embout magnétique fig. F5. Installez ensuite la bague de réglage de la profondeur de vissage fig. F1 ; F2 ; F3. en l'appuyant fermement.

• Pour poser l'embout, suivez la procédure de dépose dans l'ordre inverse.

MONTAGE DU SUPPORT DE SUSPENSION

REMARQUE : Lorsque vous installez la poignée, fixez-la toujours fermement à l'aide d'une vis. Sinon, la poignée peut se détacher de l'outil et causer des blessures. La poignée Fig. A8 est pratique pour suspendre temporairement l'outil. Elle peut être installée sur les deux côtés de l'outil. Pour installer la poignée, insérez-la dans la rainure du boîtier de l'outil fig. D1, qui se trouve des deux côtés de l'outil, puis fixez-la avec la vis fig. D2. Pour la retirer, il faut desserrer la poignée à l'aide de la vis, puis la retirer. REMARQUE : assurez-vous toujours que l'outil est éteint et que la batterie est retirée de l'outil avant d'effectuer tout travail sur l'outil.

La perceuse/visseuse est équipée d'un frein électronique qui arrête la broche dès que la pression est relâchée sur le bouton de l'interrupteur. Le frein assure un vissage et un perçage précis sans laisser la broche tourner librement lorsqu'il est désactivé.

ENTRETIEN ET STOCKAGE

La batterie doit être retirée avant toute installation, réglage, réparation ou utilisation. Le tournevis ne nécessite aucune lubrification supplémentaire ni manipulation particulière. Il ne comporte aucun composant nécessitant une manipulation par l'utilisateur. N'utilisez jamais d'eau ou de liquides chimiques pour nettoyer le tournevis. Essuyez l'appareil avec un chiffon sec. Rangez toujours le tournevis dans un endroit sec. Veillez toujours à ce que les fentes de ventilation du boîtier du tournevis ne soient pas obstruées. Si l'appareil est hors service pendant une période prolongée, retirez la batterie de l'appareil. En cas d'endommagement de l'appareil ou de symptômes inquiétants, arrêtez immédiatement le fonctionnement. N'effectuez aucune modification sur l'appareil. Il est préférable de confier les travaux de réparation à un spécialiste qualifié ou de faire réviser le tournevis. CONTENU DU KIT :

• Embouts de tournevis 10 pièces.

• Support de suspension 1 pc.

• Documentation technique 3 pcs. Données nominales Tension d'alimentation 18V DC Porte-outil 1/4 '' Plage de vitesse à vide 0-4400 min

Couple maximal 7 Nm Masse 940 g sans batterie Année de production

Classe de protection III 58GE111 indique à la fois le type et la désignation de la machine DONNÉES SUR LE BRUIT ET LES VIBRATIONS Niveau de pression acoustique

= 75,3 dB(A) K= 3 dB(A) Niveau de puissance acoustique

= 86,3 dB(A) K= 3 dB(A) Valeurs d'accélération des vibrations

Informations sur le bruit et les vibrations Le niveau d'émission sonore de l'équipement est décrit par : le niveau de pression acoustique émis LpA et le niveau de puissance acoustique LwA (où K représente l'incertitude de mesure). Les vibrations émises par l'équipement sont décrites par la valeur d'accélération des vibrations ah (où K désigne l'incertitude de mesure). Le niveau de pression acoustique émis LpA, le niveau de puissance acoustique LwA et la valeur d'accélération des vibrations ah indiqués dans ces instructions ont été mesurés conformément à la norme IEC 62841-1. Le niveau de vibration ah indiqué peut être utilisé pour comparer les équipements et faire une évaluation préliminaire de l'exposition aux vibrations. Le niveau de vibration indiqué est uniquement représentatif de l'utilisation de base de l'appareil. Si l'appareil est utilisé pour d'autres applications ou avec d'autres outils de travail, le niveau de vibration peut changer. Un niveau de vibration plus élevé sera influencé par un entretien insuffisant ou trop peu fréquent de l'appareil. Les raisons mentionnées ci-dessus peuvent entraîner une exposition accrue aux vibrations pendant toute la période de travail. Afin d'estimer avec précision l'exposition aux vibrations, il est nécessaire de tenir compte des périodes où l'appareil est éteint ou lorsqu'il est allumé mais non utilisé pour le travail. Lorsque tous les facteurs sont estimés avec précision, l'exposition totale aux vibrations peut être considérablement réduite. Afin de protéger l'utilisateur contre les effets des vibrations, des mesures de sécurité supplémentaires doivent être mises en œuvre, telles que l'entretien cyclique de la machine et des outils de travail, la garantie d'une température adéquate des mains et une bonne organisation du travail.

Les produits fonctionnant à l'électricité ne doivent pas être jetés avec les déchets ménagers, mais doivent être apportés dans des installations appropriées pour être éliminés. Contactez le revendeur de votre produit ou les autorités locales pour obtenir des informations sur l'élimination. Les déchets d'équipements électriques et électroniques contiennent des substances inertes pour l'environnement. Les équipements qui ne sont pas recyclés présentent un risque potentiel pour l'environnement et la santé humaine. "Grupa Topex Spółka z ograniczoną odpowiedzialnością" Spółka komandytowa dont le siège social est situé à Varsovie, ul. Pograniczna 2/4 (ci-après : "Grupa Topex") informe que tous les droits d'auteur sur le contenu de ce manuel (ci-après : "Manuel"), y compris, entre autres. Son texte, ses photographies, ses diagrammes, ses dessins, ainsi que sa composition, appartiennent exclusivement à Grupa Topex et font l'objet d'une protection légale en vertu de la loi du 4 février 1994 sur le droit d'auteur et les droits connexes (ie Journal des lois 2006 n° 90 Poz. 631, tel que modifié). La copie, le traitement, la publication, la modification à des fins commerciales de l'ensemble du Manuel et de ses éléments individuels, sans le consentement de Grupa Topex exprimé par écrit, sont strictement interdits et peuvent entraîner une responsabilité civile et pénale. Déclaration de conformité CE Fabricant : Grupa Topex Sp. z o.o. Sp.k., Pograniczna 2/4 02-285 Warszawa Produit : Tournevis sans fil sans balai Modèle : 58GE111 Nom commercial : GRAPHITE Numéro de série : 00001 ÷ 99999 Cette déclaration de conformité est délivrée sous la seule responsabilité du fabricant. Le produit décrit ci-dessus est conforme aux documents suivants : Directive sur les machines 2006/42/CE Directive sur la compatibilité électromagnétique 2014/30/EU Directive RoHS 2011/65/EU modifiée par la directive 2015/863/EU Et répond aux exigences des normes : EN 62841-1:2015 ; EN 62841-2-2:2014 ; EN 55014-1:2017/A11:2020 ; EN 55014-2:2015 ; EN IEC 63000:2018 Cette déclaration concerne uniquement la machine telle qu'elle est mise sur le marché et n'inclut pas les composants. ajoutés par l'utilisateur final ou réalisés par lui ultérieurement. Nom et adresse de la personne résidente de l'UE autorisée à préparer le dossier technique : Signé au nom de : Grupa Topex Sp. z o.o. Sp.k. 2/4, rue Pograniczna 02-285 Varsovie Paweł Kowalski TOPEX GROUP Responsable de la qualité Varsovie, 2022-07-12
