SinePower DSP 2312T - Chargeur de piles DOMETIC - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Onduleur / chargeur à onde sinusoïdale pure
Marque	Dometic
Modèle	SinePower DSP 2312T
Tension d'entrée nominale	12 V DC
Plage de tension d'entrée	10 – 16,5 V DC
Tension de sortie	230/240 V AC ± 3%
Fréquence de sortie	50/60 Hz ± 0,3 Hz
Puissance nominale continue	2000 W
Puissance maximale (10 min)	2300 W (U_IN > 12,5 V)
Puissance de crête (2 s)	4000 W
Dimensions (L x l x H)	284 x 481 x 118 mm
Poids	6,6 kg
Rendement	> 89%
Consommation à vide	2,8 A
Mode veille	< 0,2 A
Protection	Sous-tension, surtension, surcharge, court-circuit, surchauffe, inversion de polarité
Formes de réseau	TN (avec disjoncteur différentiel) ou IT (avec moniteur d'isolation)
Plage de température de fonctionnement	-20 °C à +60 °C
Plage de température de stockage	-30 °C à +70 °C
Humidité admissible	0 – 95% sans condensation
Refroidissement	Ventilateur à température et charge contrôlées
Raccordement batterie	Câbles de 70 mm² avec fusible ligne 300 A recommandé
Raccordement secteur	Câble 230 V avec prise et fiche de sécurité (montés en permanence)
Entretien et nettoyage	Nettoyer avec un chiffon humide ; ne pas utiliser de détergents agressifs
Garantie	Garantie légale ; contacter le fabricant ou le revendeur

FOIRE AUX QUESTIONS - SinePower DSP 2312T DOMETIC

Comment installer l'onduleur DSP 2312T ?

Montez l'onduleur sur une surface plane, stable, à l'abri de l'humidité et bien ventilée (distance libre d'au moins 5 cm autour). Raccordez d'abord tous les câbles avant le montage final. Utilisez des câbles de cuivre de section adaptée (70 mm² pour 12V) et placez un fusible de ligne près de la batterie.

Quels consommateurs puis-je brancher sur le SinePower DSP 2312T ?

Vous pouvez brancher des appareils 230 V d'une puissance totale inférieure à 2000 W en continu. Les appareils avec moteur (réfrigérateur, perceuse) nécessitent un pic de puissance au démarrage ; la puissance de crête est de 4000 W pendant 2 secondes. Évitez de dépasser la puissance nominale.

Comment activer le mode économie d'énergie ?

Le mode économie d'énergie se règle via un commutateur DIP (S3, S4) ou via une télécommande (accessoire). Il réduit la consommation si la charge est inférieure à 45 W (ou 1 W selon réglage). Consultez le manuel pour les positions des commutateurs.

Que signifie le voyant LED bleu clignotant rapidement ?

Un clignotement rapide indique une surtension ou sous-tension d'entrée. Vérifiez la tension de la batterie : elle doit être entre 10 et 16,5 V pour un système 12 V. Si la batterie est déchargée, rechargez-la. Si la tension est trop élevée, réduisez la source.

Puis-je utiliser cet onduleur dans un camping-car ?

Oui, il est conçu pour les camping-cars, véhicules utilitaires et bateaux. Assurez-vous que le pôle positif de la batterie n'est pas relié à la masse (sauf en réseau TN). Montez-le dans un endroit sec et aéré, à l'écart des matériaux inflammables.

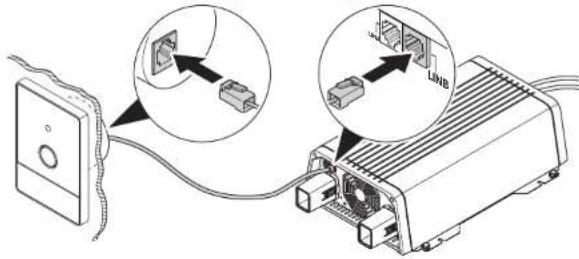

Comment raccorder une télécommande ?

La télécommande (réf. 9600002564) se branche sur le port prévu (repère 11 sur la notice). Assurez-vous que le commutateur principal est en position II pour permettre le contrôle à distance. Ne branchez la télécommande que sur le port 'remote'.

L'onduleur s'éteint après quelques minutes, que faire ?

Cela peut être dû à une surcharge thermique ou une sous-tension. Vérifiez que les ventilations ne sont pas obstruées, et que la batterie est suffisamment chargée. Attendez 5-10 minutes, puis rallumez sans consommateur. Si le problème persiste, réduisez la charge ou contactez le SAV.

Quelle est la différence entre les réseaux TN et IT sur cet onduleur ?

En réseau TN, le neutre est relié à la terre ; un disjoncteur différentiel externe est obligatoire. En réseau IT, les deux phases sont isolées de la terre ; adapté pour un seul consommateur, sinon un moniteur d'isolation est requis. Le choix se fait via le commutateur DIP S5.

Comment nettoyer l'onduleur DSP 2312T ?

Débranchez l'appareil du secteur et de la batterie avant tout nettoyage. Utilisez un chiffon doux et humide (pas de détergents ni d'objets coupants). Nettoyez les ouvertures de ventilation pour éviter la surchauffe.

Quels sont les accessoires disponibles pour ce modèle ?

Les accessoires principaux sont : la télécommande (réf. 9600002564) et le contrôleur d'énergie (réf. 9600002565). La télécommande permet la mise en marche/arrêt à distance, le contrôleur d'énergie offre un suivi détaillé de la consommation.

MODE D'EMPLOI SinePower DSP 2312T DOMETIC

DSP 13xxT, DSP 18xxT, DSP 23xxT

A B 1.

B

C 2. 1.

D

6
DSP 13xxT, DSP 18xxT, DSP 23xxT

2. 3. ok id DSP 3

DSP 35xxT

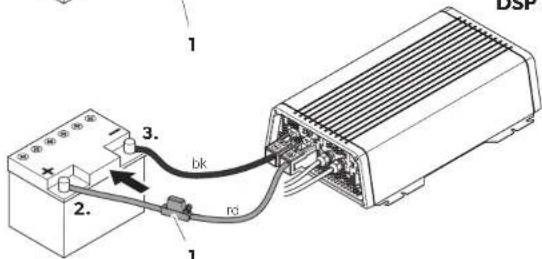

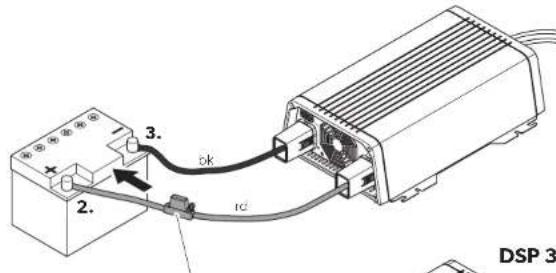

1 2. 3. bk 1 n3 DSP

	bk	rd		bk	rd		bk	rd
EN	Back	Red	NL	Zwan	Rocci	PL	Cunny	Cervancy
DE	Schwarz	Rut	DA	Sort	Ros	SK	Cerra	Cerverá
FR	Fruit	Mouge	SV	Svart	Rod	CS	Cerria	Cerveria
ES	Negro	Rajo	NO	Svart	Rod	HU	Celene	Fino
PT	Peltu	Vermelho	FI	Musla	Pantimen
IT	Nuno	Basso	RU	Sepraña	Kuochá

7

DSP 13xxT, DSP 18xxT, DSP 23xxT DSP 35xxT

8
DSP 13xxT, DSP 18xxT, DSP 23xxT

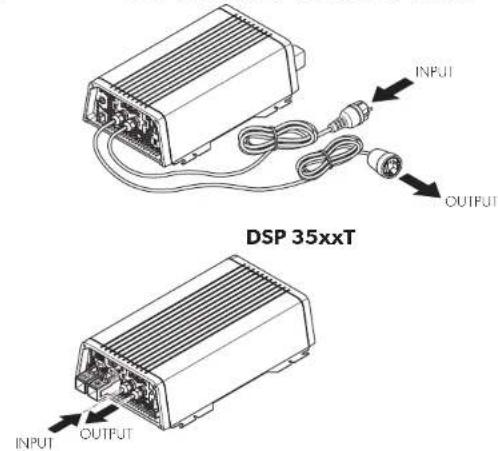

DSP 35xxT INPUT OUTPUT

9

DSP 13xxT, DSP 18xxT, DSP 23xxT

11
DSP 13xxT, DSP 18xxT, DSP 23xxT DSP 35xxT

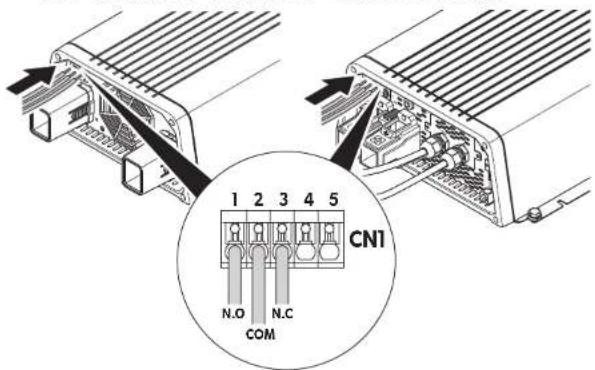

1 2 3 4 5 CNI N.O N.C COM

i
12

ON OFF

13

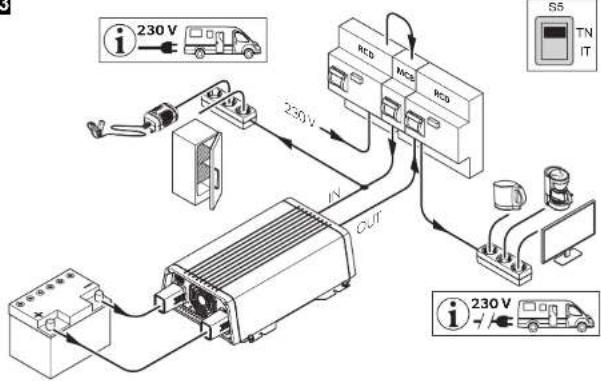

i 230 V 230 V RCD RCD RCD IN CUT S5 TN IT i 230 V -/-

14

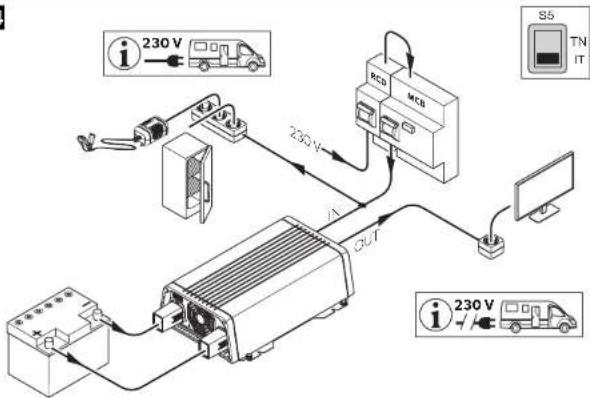

i 230 V S5 TN IT BCB MCB 230 V IN OUT i 230 V + - + - + -

15

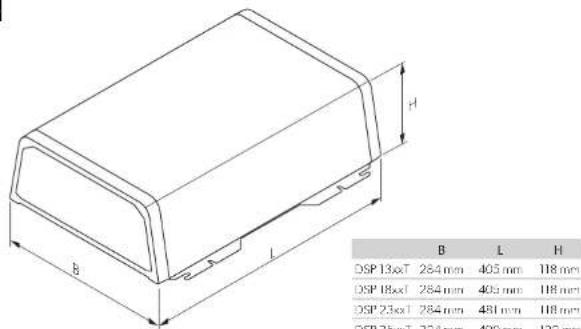

B L H DSP 13x1T 284 mm 405 mm 118 mm DSP 18x1T 284 mm 405 mm 118 mm DSP 23x1T 284 mm 481 mm 118 mm DSP 33x1T 326 mm 490 mm 122 mm

DOMETIC

Dometic WAECO International GmbH

Hollefeldstrasse 63

D-48282 Emsdetten

dometic.com

DOMETIC

ENERGY & LIGHTING

SINEPOWER

Instructions de montage et de service....52

Veuillez lire attentivement cette notice avant le montage et la mise en service. Veuillez ensuite la conserver. En cas de passer le produit, veuillez le transmettre au nouvel acquéreur.

Sommaire

1 Explication des symboles 53
2 Consignes générales de sécurité .... 53
3 Contenu de la livraison 57
4 Accessoires 57
5 Groupe cible de cette notice 58
6 Usage conforme 58
7 Description technique 58
8 Montage de l'onduleur....61
9 Raccordement de l'onduleur 63
10 Utilisation de l'onduleur 66
11 Entretien et nettoyage de l'onduleur.... 69
12 Élimination des erreurs....70
13 Garantie....71
14 Retraitement 71
15 Caractéristiques techniques.... 72

1 Explication des symboles

DANGER!

Consigne de sécurité : le non-respect de ces consignes entraîne la mort ou de graves blessures.

AVERTISSEMENT !

Consigne de sécurité : le non-respect de ces consignes peut entraîner la mort ou de graves blessures.

AVIS!

Le non-respect de ces consignes peut entraîner des dommages matériels et des dysfonctionnements du produit.

REMARQUE

Informations complémentaires sur l'utilisation du produit.

2 Consignes générales de sécurité

2.1 Sécurité générale

Le fabricant décline toute responsabilité pour des dommages dans les cas suivants :

• des défauts de montage ou de raccordement
• des influences mécaniques et des surtensions ayant endommagé le matériel
- des modifications apportées au produit sans autorisation explicite de la part du fabricant
- une utilisation différente de celle décrite dans la notice

Lors de l'utilisation d'appareils électriques, les consignes générales de sécurité suivantes doivent être respectées afin d'éviter

• une décharge électrique,
• un incendie,
  • des blessures.

2.2 Consignes générales de sécurité

DANGER!

- En cas d'incendie, utilisez un extincteur adapté aux appareils électriques.

AVERTISSEMENT!

• Utilisez l'appareil conformément à l'usage pour lequel il a été conçu.
• Veillez à ce que la pince rouge et la pince noire ne se touchent jamais.
• Débranchez l'appareil du secteur – avant tout nettoyage et entretien
• Si vous démontez l'appareil :
• débranchez tous les raccords,
• assurez-vous qu'aucune entrée ou sortie n'est sous tension.
• Si l'appareil ou le câble de raccordement présentent des dommages visibles, il est interdit de mettre l'appareil en service.
• Si le câble de raccordement de l'appareil est endommagé, il doit être remplacé par le fabricant, son service après-vente ou une personne de qualification similaire, afin d'éviter tout danger.
• Seul un personnel qualifié est habilité à effectuer des réparations sur l'appareil. Toute réparation mal effectuée risquerait d'entraîner de graves dangers.
• Les enfants âgés de 8 ans et plus ainsi que les personnes ayant des déficiencies physiques, sensorielles ou mentales ou un manque d'expérience ou de connaissances peuvent utiliser ce produit à condition d'être sous surveillance ou d'avoir reçu des instructions concernant l'utilisation de l'appareil en toute sécurité et de comprendre les dangers qui en résultent.
• Les appareils électriques ne sont pas des jouets pour enfants! Placez et utilisez l'appareil hors de leur portée.
• Les enfants doivent être surveillés pour s'assurer qu'ils ne jouent pas avec l'appareil.

AVIS!

• Avant la mise en service, vérifiez que la tension indiquée sur la plaque signalétique correspond à l'alimentation électrique dont vous disposez.

• Veillez à ce que d'autres objets ne provoquent aucun court-circuit au niveau des contacts de l'appareil.

• Ne tirez jamais sur le câble de raccordement pour sortir la fiche de la prise.

• Stockez l'appareil dans un endroit frais et sec.

2.3 Sécurité lors du montage de l'appareil

DANGER!

- Ne montez jamais l'appareil dans des zones où existent des risques d'explosion de gaz ou de poussières explosives.

ATTENTION!

- Veillez à un positionnement stable de l'appareil! Veillez à installer et fixer l'appareil de manière à ce qu'il ne puisse ni se renverser ni tomber.

AVIS!

• N'exposez pas l'appareil à des sources de chaleur (rayonnement solaire, chauffage, etc.). Vous éviterez ainsi une surchauffe supplémentaire de l'appareil.
• Installez l'appareil dans un endroit sec et à l'abri des éclaboussures d'eau.

2.4 Consignes de sécurité concernant le raccordement électrique de l'appareil

DANGER ! Danger de mort par électrocution !

- Lorsque vous effectuez des travaux sur des installations électriques, assurez-vous qu'une personne pouvant vous apporter assistance en cas d'urgence se trouve à proximité.

AVERTISSEMENT!

• Veillez à obtenir une section de câble suffisante.
• Posez les câbles de manière à ce qu'ils ne puissent pas être endommagés par les portières ou par le capot du moteur. Des câbles compressés peuvent entraîner des blessures mortelles.

ATTENTION!

- Posez les câbles de manière à exclure tout risque de trébuchement ou d'endommagement du câble.

AVIS!

• Si des lignes électriques doivent traverser des cloisons en tôle ou autres murs à arêtes vives, utilisez des tubes vides ou des conduits pour câbles.
• Ne placez pas les câbles 230 V et la ligne de courant continu 12 V dans le même conduit (tube vide).
• Ne posez pas les lignes sans les fixer ou en les pliant.
  • Fixez bien les lignes.
• Ne tirez pas sur les lignes électriques.

2.5 Consignes de sécurité concernant le fonctionnement de l'appareil

DANGER ! Danger de mort par électrocution !

- Ne touchez jamais les lignes électriques dénudées avec les mains nues.

AVERTISSEMENT!

- Utilisez l'appareil uniquement dans des pièces fermées et bien aérées.

ATTENTION!

• N'utilisez pas l'appareil
- en milieu humide, à forte teneur en sel,
- à proximité de vapeurs agressives,
- à proximité de matériaux inflammables,
- ou dans un environnement explosif.

- Avant de mettre l'appareil en service, assurez-vous que la ligne d'alimentation électrique et le connecteur sont secs.

- Coupez l'alimentation électrique au cours de travaux sur l'appareil.

- Attention : même après déclenchement du dispositif de sécurité (fusible), il est possible que certaines pièces de l'appareil restent sous tension.

- Ne débranchez pas de câbles pendant le fonctionnement de l'appareil.

AVIS!

- Assurez-vous que les entrées et sorties d'air de l'appareil ne sont pas couvertes.

- Veillez à ce que l'aération soit suffisante.

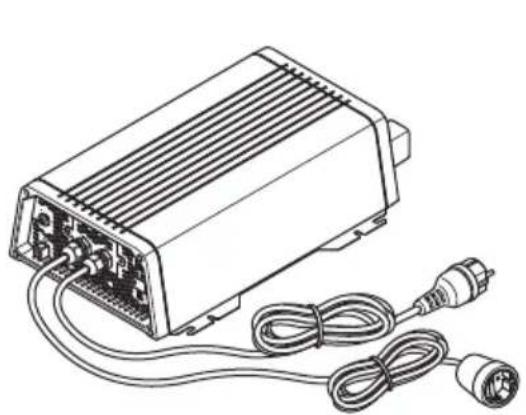

3 Contenu de la livraison

Désignation

1 Onduleurs sinusoidaux

2 Câble de raccordement à accouplement à contact de sécurité (pour sortie 230 V\~)

3 Câble de raccordement à fiche de contact de sécurité (pour alimentation 230 V\~)

- Manuel d'utilisation

4 A c c e s s o i r

Désignation Réf.

Télécommande 9600002564

Contrôleur d'énergie 9600002565

5 Groupe cible de cette notice

Le chapitre « Raccordement de l'onduleur », page 63 s'adresse exclusivement aux spécialistes familiers des directives VDE correspondantes.

Tous les autres chapitres s'adressent également aux utilisateurs de l'appareil.

6 U s a g e c o n

AVERTISSEMENT !

L'onduleur ne doit pas être utilisé pour les véhicules dont le pôle positif de la batterie est relié au châssis.

Les onduleurs servent à convertir la tension continue en une tension alternative de 230 – 240 V de 50 Hz ou 60 Hz.

• 12 V==: DSP1312T, DSP1812T, DSP2312T, DSP3512T
- 24V==: DSP1324T, DSP1824T, DSP2324T, DSP3524T

Les onduleurs peuvent être utilisés partout où une prise CC est disponible.

• 12 V==: DSP1312T, DSP1812T, DSP2312T, DSP3512T
• 24V---: DSP1324T, DSP1824T, DSP2324T, DSP3524T

Le faible poids et la construction compacte permettent de monter cet appareil dans des camping-cars, véhicules utilitaires ou yachts à moteur et à voile.

La tension de sortie correspond à la tension domestique de la prise (tension sinusoidale uniquement, taux de distorsion < 3 %).

Veuillez tenir compte des valeurs de puissance continue de sortie et de puissance de crête de sortie qui sont indiquées au chapitre chapitre « Caractéristiques techniques », page 72. Les appareils nécessitant plus de puissance ne doivent pas être raccordés.

REMARQUE

En cas de raccordement d'appareils avec un entraînement électrique (p. ex. perceuse, réfrigérateur, etc.), tenez compte du fait que, pendant le démarrage, ces appareils nécessitent souvent une puissance supérieure à celle indiquée sur la plaque signalétique.

L'onduleur possède différents mécanismes de protection :

• Protection de surtension : l'onduleur s'éteint lorsque la valeur de tension dépasse le seuil d'arrêt. Il redémarre lorsque la tension retombe à la valeur de redémarrage.
• Protection de sous-tension : l'onduleur s'éteint lorsque la valeur de tension descend en dessous du seuil d'arrêt. Il redémarre lorsque la tension remonte à la valeur de redémarrage.
• Protection de surtempérature : l'onduleur s'éteint lorsque la température au sein de l'appareil ou la température au niveau du radiateur dépasse une valeur d'arrêt. Il redémarre lorsque la tension remonte à la valeur de redémarrage.
• Protection contre la surcharge et le court-circuit : le voyant LED de l'onduleur annonce un dysfonctionnement, quand une trop grande charge est raccordée ou qu'un court-circuit est créé. Le fusible de l'appareil doit être ré-enfoncé manuellement après s'être déclenché lors d'une surintensité.

REMARQUE

Vous trouverez les valeurs seuil au chapitre « Caractéristiques techniques », page 72.

L'onduleur peut fonctionner dans les formes de réseau suivantes :

• Réseau TN :

Le conducteur neutre de l'onduleur est connecté à la terre. Un disjoncteur différentiel doit être installé en aval.

• Réseau IT :

Les deux phases sont isolées. Ceci est approprié pour le fonctionnement d'un consommateur électrique. Si plus d'un consommateur est connecté, un concept de protection doit être conçu (par exemple avec un moniteur d'isolation).

La forme du réseau est configurée via un commutateur DIP sur l'appareil.

Les onduleurs DSP13xxT, DSP18xxT, DSP23xxT sont équipés d'un câble de raccordement avec prise et fiche, qui sont montés en permanence sur l'appareil. L'onduleur DSP35xxT est raccordé directement aux bornes de raccordement via des raccords vissés PG.

Grâce à la synchronisation de phase, l'onduleur s'adapte à la position de phase de la tension d'entrée CA. Ceci évite les pics de tension lors de la commutation de la tension de la batterie à la tension du secteur.

L'onduleur convient pour faire fonctionner des consommateurs d'énergie sensibles, car la tension de sortie est une onde sinusoidale pure.

L'onduleur est équipé d'un raccordement prioritaire. Si une tension externe de 230 V\~ est présente, celle-ci est utilisée en priorité. Si aucune tension externe de 230 V\~ n'est présente, la batterie raccordée est utilisée pour l'alimentation électrique.

L'onduleur peut être mis en mode économie d'énergie afin que la batterie raccordée ne se décharge pas trop vite.

L'onduleur peut être aisément mis en marche et à l'arrêt par télécommande (accessoire).

De plus, l'onduleur peut être contrôlé avec un moniteur d'énergie (accessoire).

7.1 Éléments de commande

Pos. dans fig. 2	Désignation Description
1	Commutateur principal	0: Permet d'éteindre l'appareil de manière permanente.I: Permet d'allumer l'appareil de manière permanente.II: L'appareil peut être allumé et éteint à l'aide d'une télécommande (accessoire)
2 Voyant d'état Voir chapitre «Témoins lumineux de fonctionnement », page 66
3 Sécurité Protège l'appareil de la surcharge.Le fusible peut être ré-enfoncé après qu'il s'est déclenché.
4 Commutateur DIP Règle les paramètres de l'onduleurvoir chapitre « Réglage de l'onduleur », page 67

7.2 Raccordements

REMARQUE

La version présentée est celle pour l'Europe continentale.

Pos. dans fig. 2	Description
5	Entrée 230 V~ (DSP35xxT: Raccord vissé PG)
6	Sortie 230 V~ (DSP35xxT: Raccord vissé PG)
7	Borne de masse (mise à la terre sur la carrosserie du véhicule)
8	Borne positive
9	Borne négative
10	Raccordements CI/LIN-BUS (LINA)
11	Raccordement pour télécommande (LINB)
12	Raccordement pour commutateur à distance
13	Ventilateur (dos)

8 Montage de l'onduleur

REMARQUE

Raccordez tous les câbles avant de monter l'onduleur, car vous pouvez accéder ainsi sans entrave à tous les raccordements.

8.1 Outils nécessaires

Pour le raccordement électrique, vous devez disposer des outils suivants :

• Pince de sertissage
• 3 câbles de raccordement flexibles de différentes couleurs. Vous trouverez la section nécessaire dans le tableau du chapitre « Raccordement de l'onduleur », page 63.
  • Cosses de câble et embouts

Pour la fixation de l'onduleur, vous devez disposer des aides de montage suivantes :

• Vis d'assemblage (M4) à rondelles et écrous de protection ou
• Vis à tôle ou à bois.

8.2 Instructions de montage

Lisez attentivement les remarques suivantes lors du choix du lieu d'installation :

• Le montage de l'onduleur peut être horizontal ou vertical.
  • L'onduleur doit être monté à un endroit protégé de l'humidité.
• L'onduleur ne doit pas être monté dans des environnements contenant des matériaux inflammables.

• L'onduleur ne doit pas être monté dans des environnements poussiéreux.

• Le lieu de montage doit être bien aéré. En cas d'installations dans de petits locaux fermés, ceux-ci doivent disposer d'un système d'aération et de ventilation. La distance libre minimale autour de l'onduleur doit être d'au moins 5 cm (fig. 3).

• Les ouvertures de ventilation à l'avant et à l'arrière de l'onduleur doivent rester libres.
• À des températures ambiantes supérieures à 40 °C (p. ex. dans les salles des moteurs ou les chaufferies, à la lumière directe du soleil), l'onduleur peut s'éteindre, bien que la puissance des charges connectées soit inférieure à la charge nominale.
• La surface de montage doit être plane et présenter une stabilité suffisante.

AVIS!

Avant de commencer à effectuer des perçages, assurez-vous qu'aucun câble électrique ou autre élément du véhicule ne risque d'être endommagé par le perçage, le sciage ou le limage.

8.3 Montage de l'onduleur

▶ Montez l'onduleur comme indiqué (fig. 4).

9 Raccordement de l'onduleur

9.1 Consignes générales

AVERTISSEMENT!

• Seule une entreprise spécialisée possédant le savoir-faire nécessaire est habilitée à effectuer le raccordement de l'onduleur. Les informations suivantes sont destinées à un personnel qualifié, informé des directives et des consignes de sécurité à appliquer.
• L'onduleur ne doit pas être utilisé pour les véhicules dont le pôle positif de la batterie est relié au châssis.

• Si vous ne placez aucun fusible dans la ligne positive de la batterie, les lignes peuvent être surchargées, ce qui pourrait entraîner un incendie.

• En cas d'installation dans des véhicules ou bateaux, l'onduleur doit être relié au châssis ou à la masse.

• Lors de la construction d'un circuit de répartiteurs de prises (construction de réseau), respectez les directives de la norme VDE 0100.
• Utilisez exclusivement des câbles de cuivre.
• Les câbles doivent être aussi courts que possible (< 1 m).
• Pour la mise à la terre, utilisez un câble d'une section minimale de 4 mm ^2 .
• Respectez le diamètre de câble nécessaire et placez un fusible de ligne (fig. 6 1) aussi près que possible de la batterie dans la ligne positive (voir tableau).

Appareil	Diamètre de câble nécessaire	Fusible de ligne
DSP1312T 35 mm ^2 200 A
DSP1324T 25 mm ^2 150 A
DSP1812T 50 mm ^2 250 A
DSP1824T 25 mm ^2 150 A
DSP2312T 70 mm ^2 300 A
DSP2324T 35 mm ^2 200 A
DSP3512T	2 x 50 mm ^2	2 x 250 A
DSP3524T 50 mm ^2 250 A

9.2 Raccordement de l'onduleur

AVERTISSEMENT !

Avant le raccordement de la ligne de sortie de la tension alternative, assurez-vous que le commutateur principal est éteint.

AVIS!

Assurez-vous que la polarité n'est pas inversée : Une polarité incorrecte peut endommager l'onduleur.

REMARQUE

Vissez les vis ou les écrous avec un couple de serrage de max. 15 Nm. Si les vis sont mal serrées, cela peut provoquer des surchauffes.

▶ Connectez l'onduleur conformément à l'illustration :

• Raccordement de la batterie : fig. 5 et fig. 6
• Raccordement de la borne de masse : fig. 7
• Raccordement d'une ligne d'alimentation 230 V : fig. 8 (INPUT)
• Raccordement d'une ligne de sortie 230 V : fig. 8 (OUTPUT)

9.3 Raccordement de plusieurs consommateurs

A la livraison, l'appareil est équipé d'une séparation galvanique. Afin d'exploiter plusieurs consommateurs en toute sécurité, le montage d'un disjoncteur dans le circuit de bloc multiprise est indispensable.

▶ Montez un disjoncteur dans le circuit de bloc multiprise.

9.4 Raccordement de la télécommande (accessoire)

AVIS!

Ne branchez le raccordement de la télécommande qu'au port remote. Un raccordement incorrect risque d'endommager l'appareil.

▶ Raccordez la télécommande comme indiqué (fig. 9).

9.5 Raccordement d'un commutateur externe pour la mise en marche et à l'arrêt

REMARQUE

Utilisez des câbles d'une section de 0,25 – 0,75 mm².

Comme commutateur externe, vous pouvez utiliser :

• Commutateur externe, alimentation en tension par l'onduleur : fig. 10 A
• Unité de commande avec câblage relais ou transistor (TR) : fig. 10 B
• Commutateur externe avec alimentation en tension par la batterie (BAT) du véhicule : fig. 10C
• Commutateur externe avec alimentation électrique propre (DC POWER), p.ex. de l'allumage : fig. 10 D

▶ Mettez le commutateur principal en position (fig. 2 1,) « OFF ».
▶ Assurez-vous que le raccordement de la télécommande (fig. 2 11) n'est pas utilisé.
▶ Mettez le commutateur principal en position (fig. 2 1) « REMO ».
Raccordez le commutateur externe de marche et d'arrêt à la borne (fig. 2 12) à l'aide du câble de raccordement.

9.6 Raccordement du relais

Vous pouvez connecter un relais pour indiquer si l'entrée 230 V est connectée. Vous pouvez ainsi par exemple réaliser un antidémarrage pour que le véhicule ne puisse pas démarrer lorsque l'entrée 230 V est raccordée.

▶ Raccordez le relais comme indiqué (fig. 11) :

• NO (Normally Open) : contact de fermeture
• COM (Common) : contact à permutation
• NC (Normally Closed) : contact d'ouverture

Spécification pour le relais :

Tension maximale Charge		Courant consomméNO NC
250 V~	Ohmsch	0,5 A	0,5 A
12 V – 24 V==	Ohmsch	1 A	1 A

10 Utilisation de l'onduleur

10.1 Mise en service de l'onduleur

▶ Réglez le commutateur principal (fig. 2 1) de l'onduleur de la manière suivante :

• « 0 » : pour éteindre l'onduleur de manière permanente
• « I » : pour allumer l'onduleur de manière permanente
• « II » : pour pouvoir allumer ou éteindre l'onduleur avec une télécommande (Accessoires)

▶ L'onduleur procède à un test automatique lors de la mise en marche.

√Une fois le test automatique effectué, le voyant LED est allumé et reste bleu (fig. 22).

10.2 Témoins lumineux de fonctionnement

Le voyant LED bleu (fig. 2 2) indique l'état de fonctionnement de l'onduleur.

Affichage Tension d'entrée

Éclairage permanent	Fonctionnement normal
Long clignotement, courte interruption	Surchauffe de l'onduleur/surcharge
Clignotement rapide	Surtension/sous-tension
Clignotement rapide, longue interruption	Le moniteur d'isolation a éteint l'onduleur
Arrêt	Autre erreur

L'onduleur s'éteint si :

• la tension de la batterie chute en dessous de 10 V (raccordement 12 V---) ou 20 V (raccordement 24 V---).
• la tension de la batterie monte au dessus de 16,5 V (raccordement 12 V==) ou 33 V (raccordement 24 V==).
  • L'onduleur est surchargé.
  • L'onduleur est surchauffé.

▶ Dans ce cas, désactivez l'onduleur à l'aide du commutateur principal (fig. 2 1).
Vérifiez que l'onduleur est assez ventilé et que les ouvertures d'aération et fentes de ventilation sont libres.
Attendez env. 5 – 10 min et allumez de nouveau l'onduleur sans consommateur.

10.3 Réglage du mode économie d'énergie

REMARQUE

Le mode économie d'énergie ne peut être activé et désactivé qu'à l'aide d'une télécommande.

10.4 Réglage de l'onduleur

Vous pouvez ajuster l'appareil à l'aide du commutateur DIP (fig. 2 4).

Attribution des réglages

Le commutateur DIP S1 vous permet de déterminer si le réglage des paramètres doit avoir lieu via le raccordement d'un panneau de commande compatible CI-BUS ou via les commutateurs DIP.

	Commutateur DIP
Paramètre S1
Raccordement pour télécommande Arrêt
Commutateur DIP Marche

Réglage de la tension secteur

Le commutateur DIP S2 permet de régler la tension du secteur.

	Commutateur DIP
Tension secteur S2
230V/50Hz Arrêt
240 V/60 Hz Marche

Réglage du mode économie d'énergie

Vous pouvez régler le mode économie d'énergie à l'aide des commutateurs DIP S3 et S4. Ainsi, la batterie à laquelle l'onduleur est raccordé ne se décharge pas aussi rapidement.

L'onduleur fonctionne en mode économie d'énergie tant que la puissance nécessaire se trouve en dessous de la valeur de puissance réglée. Si la puissance nécessaire se trouve au-dessus de la valeur de puissance réglée, l'onduleur fonctionne normalement.

Les valeurs à régler pour l'onduleur sont présentées dans le tableau suivant :

Mode économie d'énergie	Commutateur DIPS3 S4
Mode économie d'énergie activé si la charge < 45 WMode normal activé si la charge > 45 W	Arrêt Arrêt
Mode économie d'énergie activé si la charge < 1 WL'onduleur s'éteint automatiquement après 20 minutes de fonctionnement en mode économie d'énergie.Mode normal activé si la charge > 1 W	Marche Arrêt
Mode économie d'énergie activé si la charge < 1 WMode normal activé si la charge > 1 W	Arrêt Marche
Mode économie d'énergie activé si la charge ≥ 45 WL'onduleur s'éteint automatiquement après 20 minutes de fonctionnement en mode économie d'énergie.Mode normal activé si la charge > 45 W	Marche Marche

Régler la forme du réseau

Avec le commutateur DIP S5, vous pouvez spécifier dans quelle forme de réseau l'onduleur doit fonctionner.

Paramètre S5	Commutateur DIP
Réseau TN	Arrêt
Un disjoncteur de fuite à la terre externe et en aval est nécessaire.
Réseau IT	Marche
Fonctionnement avec un seul consommateur ou installation d'un moniteur d'isolation externe.
Tenir compte des normes nationales !

11 Entretien et nettoyage de l'onduleur

AVIS!

N'utilisez aucun objet coupant ou dur, ni de détergents pour le nettoyage. Cela pourrait endommager le produit.

▶Nettoyez le produit avec un tissu humide.

12 Élimination des erreurs

AVERTISSEMENT !

N'ouvrez pas l'appareil. Vous vous exposez sinon à des risques d'électrocution !

REMARQUE

En cas de questions sur les caractéristiques de l'onduleur, veuillez vous adresser au fabricant (adresses au dos de la notice).

Le voyant LED (fig. 2 2) indique l'erreur :

Affichage LED Cause Solution

Clignotement rapide	Tension d'entrée trop élevée	Vérifiez la tension d'entrée et réduisez-la.
	Tension d'entrée trop basse	La batterie doit être rechargée.Vérifiez les lignes et les connexions.
Allumé 2 s, brève interruption	Surcharge thermique Éteignez l'onduleur et le consommateur.Attendez env. 5 – 10 minutes et allumez de nouveau l'onduleur sans consommateur d'énergie.Réduisez la charge et assurez-vous que l'onduleur est mieux aéré. Remettez alors le consommateur en marche.
	Surcharge Éteignez l'onduleur et retirez le consommateur.Remettez alors l'onduleur en marche, sans le consommateur. Si aucune surcharge n'est plus affichée, il existe un court-circuit au niveau du consommateur ou la charge totale était supérieure à la puissance spécifiée dans la fiche technique.Vérifiez les lignes et les connexions.Appuyez à nouveau sur le fusible de l'appareil.

Arrêt Autre erreur Adressez-vous au service après-vente.

13 Garantie

Le délai légal de garantie s'applique. Si le produit s'avérait défectueux, veuillez vous adresser à la filiale du fabricant située dans votre pays (voir adresses au verso du présent manuel) ou à votre revendeur spécialisé.

Veuillez y joindre les documents suivants pour la gestion des réparations et de la garantie :

• une copie de la facture avec la date d'achat,
• le motif de la réclamation ou une description du dysfonctionnement.

14 Retraitement

▶Jetez les emballages dans les conteneurs de déchets recyclables prévus à cet effet.

Lorsque vous mettrez votre produit définitivement hors service, informez-vous auprès du centre de recyclage le plus proche ou auprès de votre revendeur spécialisé sur les prescriptions relatives au retraitement des déchets.

15 Caractéristiques techniques

Les caractéristiques techniques suivantes sont valables pour tous les onduleurs :

Tension de sortie :	230/240 V~ ± 3 %, onde sinusoïdale (taux de distorsion < 3 %)
Fréquence de sortie : 50/60 Hz ± 0,3 Hz
Évacuation de la chaleur : Ventilateur à température et à charge contrôlées
Température ambiante de service :	de -20 °C à +60 °C
Température ambiante de stockage :	de -30 °C à +70 °C
Régulation de la puissance :	≥40 °C
Relais de pontage :	16 A/250 V~
Commutation de commande avec synchronisation de tension :	<20 ms
Humidité de l'air : 0 – 95 %, sans condensation
Contrôle/certificat :

	DSP1312T	DSP1812T D	SP1324T DSP1824T
Réf. : 9600002551 9600002	553 9600002	552 9600002554
Tension nominale d'entrée :	12 V---		24 V---
Plage de tension d'entrée :	10 - 16,5 V---		20 - 33 V---
Puissance nominale :	1200 W	1800 W	1200 W	1800 W
Puissance maximale pour 10 min :	1300 W	1800 W	1300 W	1800 W
Puissance maximale pour 3 min :	1380 W	2070 W	1380 W	2070 W
Puissance de crête pour 2 s :	2400 W	3600 W	2400 W	3600 W
Intensité absorbée à vide :	2,5 A	2,5 A	1,3 A	1,3 A
Consommation d'énergie en mode veille à la tension nominale :	<0,2 A	<0,2 A	<0,1 A	<0,1 A
Rendement :	>89 %		>90 %
Réglage de la puissance avec une tension d'entrée comprise entre 10,0 V et 10,5 V :	1020 W	1530 W	1020 W	1530 W
Réglage de la puissance en cas de températures supérieures à 40 °C :	1,75 % de la puissance nominale par degré au-delà de 40 °C
Dimensions L x P x H :	fig. 15
Poids :	4,8 kg	6,1 kg	4,8 kg	6,1 kg
	DSP2312T D	SP3512T DSP	2324T DSP35	24T
Réf. : 9600002555 960000	2557 9600002	556 96000025	58
Tension nominale d'entrée :	12 V---		24 V---
Plage de tension d'entrée :	10 – 16,5 V---		20 – 33 V---
Puissance nominale :	2000 W	3000 W	2000 W	3000 W
Puissance maximale pour 10 min ( U_IN > 12,5 V) :	2300 W	3500 W	2300 W	3500 W
Puissance maximale pour 3 min ( U_IN > 10,5 V) :	2300 W	3500 W	2300 W	3500 W
Puissance de crête pour 2 s :	4000 W	6000 W	4000 W	6000 W
Intensité absorbée à vide :	2,8 A	3,6 A	1,4 A	1,8 A
Consommation d'énergie en mode veille à la tension nominale :	<0,2 A	<0,2 A	<0,15 A	<0,15 A
Rendement :	>89 %		>90 %
Réglage de la puissance avec une tension d'entrée comprise entre 10,0 V et 10,5 V :	1700 W	2600 W	1700 W	2600 W
Réglage de la puissance en cas de températures supérieures à 40 °C :	1,75 % de la puissance nominale par degré au-delà de 40 °C
Dimensions L x P x H :	fig. 15
Poids :	6,6 kg	10,9 kg	6,6 kg	10,9 kg

Dispositifs de protection

	12 V 24 V
Entrée : sous-tension, protection contre les inversions de polarité (fusible interne)
Sortie CA : surtension, court-circuit, surcharge
Entrée CA : disjoncteur 16 A
Température : Arrêt
Protection contre les courts-circuits : oui, lpk

Protection de surtension

Appareil	Surtension
	Arrêt Redémarrage
DSP1312T, DSP1812T, DSP2312T, DSP3512T	16,5 V 15,5 V
DSP1324T, DSP1824T, DSP2324T, DSP3524T	33 V 31 V

Protection de sous-tension

Appareil	Sous-tension
	Arrêt Redémarrage
DSP1312T, DSP1812T, DSP2312T, DSP3512T	10 V	12 V
DSP1324T, DSP1824T, DSP2324T, DSP3524T	20 V	24 V

Vous trouverez la déclaration de conformité UE actuelle pour votre appareil sur la page de produit concernée sur dometic.com ou directement auprès du fabricant (voir verso).
