BC2500 - Chargeur de batterie voiture VOLTCRAFT - Notice d'utilisation et mode d'emploi gratuit

Caractéristique	Détails
Type de produit	Chargeur de batteries intelligent
Compatibilité des batteries	NiMH, NiCd, Li-ion, LiPo
Nombre de slots	4 emplacements pour batteries
Tension d'entrée	100-240 V AC
Tension de sortie	1.2V à 4.2V selon le type de batterie
Courant de charge	Jusqu'à 2500 mA par slot
Affichage	Écran LCD pour le suivi de la charge
Fonctionnalités supplémentaires	Charge rapide, détection automatique de la batterie, équilibrage de charge
Dimensions	Environ 150 x 100 x 40 mm
Peso	Environ 300 g
Utilisation	Idéal pour les utilisateurs de modèles réduits, drones, et appareils électroniques
Maintenance	Nettoyer régulièrement, vérifier les connexions et les câbles
Sécurité	Protection contre les surcharges, court-circuits et surchauffes
Garantie	2 ans

FOIRE AUX QUESTIONS - BC2500 VOLTCRAFT

Comment charger les accus avec le VOLTCRAFT BC2500 ?

Pour charger les accus, insérez-les dans les emplacements appropriés du chargeur en respectant la polarité. Sélectionnez le mode de charge souhaité et appuyez sur le bouton de démarrage.

Quels types d'accus peut-on utiliser avec le VOLTCRAFT BC2500 ?

Le VOLTCRAFT BC2500 est compatible avec des accus NiMH et NiCd de différentes capacités, généralement entre 1,2 V et 1,5 V.

Que faire si le chargeur ne s'allume pas ?

Vérifiez que le chargeur est correctement branché à une prise électrique et que l'alimentation fonctionne. Assurez-vous également que les accus sont insérés correctement.

Comment savoir si mes accus sont complètement chargés ?

Le VOLTCRAFT BC2500 dispose d'un affichage LED qui indique l'état de charge. Lorsque l'affichage indique que la charge est terminée, vos accus sont complètement chargés.

Le chargeur affiche une erreur, que faire ?

Si une erreur est affichée, retirez les accus, débranchez le chargeur, patientez quelques minutes, puis rebranchez-le et réinsérez les accus.

Puis-je charger des accus de différentes capacités en même temps ?

Oui, vous pouvez charger des accus de différentes capacités simultanément, mais veillez à ce qu'ils soient du même type (NiMH ou NiCd).

Le VOLTCRAFT BC2500 peut-il être utilisé pour des accus endommagés ?

Il est déconseillé d'utiliser des accus endommagés ou défectueux, car cela peut entraîner des risques de sécurité. Remplacez-les par des accus en bon état.

Comment entretenir le VOLTCRAFT BC2500 ?

Nettoyez régulièrement le chargeur avec un chiffon doux et sec. Évitez de le plonger dans l'eau ou d'utiliser des produits chimiques abrasifs.

MODE D'EMPLOI BC2500 VOLTCRAFT

Chargeur de batterie de véhicules BC2500

N° de commande 3203181

CE

1 Mode d'emploi à télécharger

Utilisez le lien www.conrad.com/downloads (ou scannez le code QR) pour télécharger le mode d'emploi complet (ou les versions nouvelles/actuelles, le cas échéant). Respectez les instructions indiquées sur la page Web.

2 Utilisation prévue

Le produit est un chargeur de batterie de véhicules. Le produit est destiné à recharger les batteries au plomb-acide et les batteries au lithium fer phosphate (LiFePO4).

Respectez les restrictions suivantes :

• Ne rechargez pas les batteries de démarrage ou de réserve de véhicules électriques.
  ■ Rechargez les batteries au plomb-acide de 6 ou 12 V (Wet, Gel, MF et AGM).
• Rechargez les batteries rechargeables LiFePO4 de 12,8 V composées de 4 cellules (dotées du système de gestion de batterie).
• Ne dépassez pas les capacités de la batterie indiquées dans la rubrique « Caractéristiques techniques ».
  ■ Ne rechargez qu'une seule batterie à la fois.

Caractéristiques :

Charge régulière
Charge d'entretien
■ Protection contre la surcharge, l'inversion de polarité et les courts-circuits
■ Protection contre la surchauffe

Le produit est destiné uniquement à une utilisation à l'intérieur. Ne l'utilisez pas à l'extérieur.

Dans tous les cas, le contact avec l'humidité doit être évité.

Toute utilisation à des fins autres que celles décrites pourrait endommager le produit.

Une mauvaise utilisation peut entraîner des risques tels que des courts-circuits, des incendies, des chocs électriques, etc.

Ce produit est conforme aux exigences nationales et européennes en vigueur.

Pour des raisons de sécurité et d'homologation, toute restructuration et/ou modification du produit est interdite.

Lisez attentivement les instructions du mode d'emploi et conservez-le dans un endroit sûr. Ne mettez ce produit à la disposition de tiers qu'avec son mode d'emploi.

Tous les noms d'entreprises et appellations de produits sont des marques commerciales de leurs propriétaires respectifs. Tous droits réservés.

3 Contenu de l'emballage

Chargeur avec câble

■ Mode d'emploi

Câble de recharge équipé de pinces de batterie

4 Description des symboles

Les symboles suivants figurent sur le produit/appareil ou sont utilisés dans le texte :

Suivez ces instructions pour une utilisation sûre et correcte. Conservez-les pour toute référence ultérieure.

Le symbole met en garde contre les dangers pouvant entraîner des blessures corporelles.

Le symbole attire l'attention sur la présence d'une tension dangereuse pouvant entraîner des blessures par choc électrique.

Ce produit doit être utilisé uniquement dans des endroits fermés, secs et en intérieur. Il ne doit pas être humide ni mouillé.

Emplacement du fusible

Classe de protection 2 (isolation double ou renforcée / isolation de protection).

5 Consignes de sécurité

Lisez attentivement le mode d'emploi et observez particulièrement les consignes de sécurité. Nous ne saurions être tenus pour responsables des blessures corporelles ou des dommages matériels résultant du non-respect des mises en garde et des indications relatives à une utilisation correcte figurant dans ce mode d'emploi. De tels cas entraînent l'annulation de la garantie.

5.1 Lisez d'abord !

Cet appareil peut être utilisé par des enfants âgés de plus 8 ans et des personnes ayant des capacités physiques, sensorielles ou mentales limitées ou ayant un manque d'expérience et de connaissances, à moins qu'ils soient surveillés ou aient reçu des instructions concernant l'utilisation en toute sécurité de l'appareil et ont compris les risques encourus.
■ Les enfants ne doivent pas jouer avec l'appareil.
Le nettoyage et l'entretien réalisables par l'utilisateur ne doivent pas être effectués par des enfants sans surveillance.
■ AVERTISSEMENT Ne rechargez pas les batteries non rechargeables.

5.2 Généralités

Le produit n'est pas un jouet. Il doit rester hors de portée des enfants et des animaux domestiques.
- Ne laissez pas traîner le matériel d'emballage. Celui-ci peut se révéler dangereux si des enfants le prennent pour un jouet.
Si vous avez des questions dont la réponse ne figure pas dans ce mode d'emploi, contactez notre service d'assistance technique ou un autre technicien spécialisé.
Toute manipulation d'entretien, d'ajustement ou de réparation doit être effectuée par un spécialiste ou un atelier spécialisé.

5.3 Manipulation

■ Manipulez le produit avec précaution. Des secousses, des chocs ou une chute, même de faible hauteur, peuvent endommager le produit.

5.4 Conditions environnementales de fonctionnement

N'exposez pas le produit à des contraintes mécaniques.
- Gardez l'appareil à l'abri de températures extrêmes, de secousses intenses, de gaz inflammables, de vapeurs et de solvants.
Protégez le produit de l'humidité et des moisissures.
Protégez le produit de la lumière directe du soleil.

5.5 Fonctionnement

En cas de doute sur l'utilisation, les mesures de sécurité ou le branchement de ce produit, consultez un expert.
Si une utilisation du produit en toute sécurité n'est plus possible, arrêtez de l'utiliser et protégez-le de toute utilisation accidentelle. N'essayez PAS de réparer le produit vous-même. Un fonctionnement sûr ne peut plus être garanti si le produit :
- est visiblement endommagé,
- ne fonctionne plus correctement,
- a été stocké pendant une période prolongée dans des conditions défavorables ou
- a été transporté dans des conditions très rudes.

5.6 Sécurité électrique

Ne modifiez pas et ne réparez pas les composantes de l'alimentation secteur, notamment les prises secteur, les câbles secteur et les alimentations. N'utilisez pas d'accessoires endommagés. Risque d'électrocution mortelle !

• Branchez l'appareil sur une prise secteur facilement accessible.
• Ne branchez le produit que sur une prise de courant connectée au réseau public. Avant de procéder au raccordement, vérifiez si la tension indiquée sur la plaque signalétique correspond à celle de votre fournisseur d'électricité.
• Ne connectez ou ne déconnectez jamais le produit si vos mains sont mouillées. Vous courez un risque de choc électrique.
  Pour des raisons de sécurité, débranchez le produit de la prise de courant pendant les orages.
• Ne touchez pas le produit s'il présente des signes d'endommagement, car cela pourrait provoquer un choc électrique mortel ! Suivez les étapes suivantes :
• Coupez l'alimentation secteur du produit (coupez le disjoncteur correspondant ou retirez le fusible de sécurité, puis coupez l'interrupteur de protection RCD correspondant).
• Débranchez le produit de la prise de courant.
• N'utilisez plus le produit. Empêcher les autres de l'utiliser.

5.7 Appareils raccordés

Respectez également les informations concernant la sécurité et le mode d'emploi pour les autres appareils connectés à ce produit.

5.8 Produit

AVERTISSEMENT : Risque de choc électrique. Débranchez le produit de l'alimentation électrique avant de connecter ou de déconnecter les fils d'alimentation de la batterie.

AVERTISSEMENT : Portez toujours une protection oculaire et des vêtements de protection lorsque vous travaillez à proximité de batteries.

• Ne court-circuitez pas les fils d'alimentation.
  Les personnes portant un stimulateur cardiaque doivent consulter un médecin avant d'utiliser ce produit. Les champs électromagnétiques à proximité peuvent provoquer des interférences et/ou une défaillance du stimulateur cardiaque.
  Coupez toujours le moteur et l'électricité du véhicule avant de connecter le produit.
  Assurez-vous que le véhicule est correctement sécurisé (par exemple, le frein de stationnement de la voiture est engagé, le bateau est solidement amarré).
  Risque de choc électrique ! N'utilisez jamais le produit avec les mains mouillées !
  Risque de brûlures ! Les compartiments des moteurs peuvent devenir extrêmement chauds après utilisation. Toujours laisser le produit refroidir à température ambiante avant de le connecter.

5.9 Utilisation de batteries rechargeables

Évitez de créer des étincelles en connectant les fils de la batterie dans le bon ordre. Les étincelles peuvent endommager le système électrique du véhicule ou enflammer des substances inflammables.
Avant la charge, l'électrolyte (acide de la batterie) doit être rempli jusqu'aux niveaux maximums indiqués. N'utilisez jamais de l'eau du robinet. Il faut utiliser de l'eau distillée.
N'essayez jamais de recharger des batteries gelées ou endommagées.
Lorsque vous travaillez à proximité de véhicules et de batteries, sachez que les cheveux, les vêtements et les bijoux (par exemple, les bagues, les bracelets, les colliers et les montres) peuvent rester coincés et/ou conduire l'électricité et provoquer des chocs électriques ou des brûlures.
- Gardez les bornes de la batterie propres. Toute contamination peut entraîner des résultats de mesure incorrects en raison d'une mauvaise conductivité.

6 Aperçu du produit

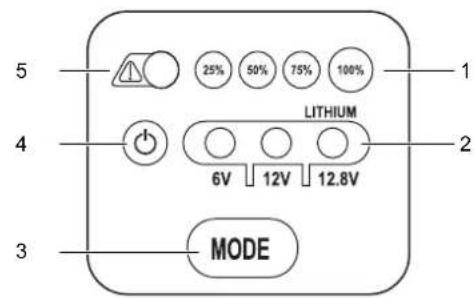

6.1 Panneau de commande

5 25% 50% 75% 100% LITHIUM 4 6V 12V 12.8V 3 MODE 1 2

1 Voyants de progression de la charge 2 Voyants de sélection de la tension
3 Bouton de sélection du mode 4 Voyant d'alimentation
5 Voyant de détection d'erreur

6.2 Voyants

Vbat = Tension de batterie

Voyant Couleur Description
Voyant d'alimentation Vert	En permanence : Le chargeur est allumé
Voyant de sélection de la tension : 6 V, 12 V, 12,8 V	Rouge En permanence : Indique le mode sélectionné et activé (mode tension)
Voyant de détection d'erreur	LED éteinte	En permanence : Aucune batterie n'est connectéeEn permanence : Vbat > 15 V
Voyant de détection d'erreur	Rouge En permanence : Échec de la récupération de la batterie et du démarrage progressif de la rechargeClignotant : La polarité est inversée
Voyant de détection d'erreur	Jaune Clignotant (batteries de 6 V/12 V) : La batterie est connectée pendant une durée >40 heures
Voyant de progression de la charge25 %	Rouge Clignotant : Vbat <6,4/12,8 VEn permanence (après 3 s) : Vbat > 6,4/12,8 VÉteint : La batterie est complètement chargée

Voyant Couleur Description
Voyant de progression de la charge50 %	Orange Clignotant : 6,4/12,8 V < Vbat < 6,8/13,6 VEn permanence (après 3 s) : Vbat > 6,8/13,6 VÉteint : La batterie est complètement chargée
Voyant de progression de la charge75 %	Jaune Clignotant : 6,8/13,6 V < Vbat < 6,95/13,9 VEn permanence (après 3 s) : Vbat > 6,95/13,9 VÉteint : La batterie est complètement chargée
Voyant de progression de la charge100 %	Vert Clignotant : 6,95/13,9 V < Vbat < charge complèteEn permanence (après 3 s) : La batterie est complètement chargée

7 Recharge des batteries

7.1 Connecter le chargeur à la batterie

Remarque:

Si vous connectez une batterie dont la tension est >= 14 V, le voyant de détection d'erreur s'allume.

1. Consultez le manuel de l'utilisateur fourni avec le véhicule pour savoir comment connecter un chargeur à la batterie externe. Si les consignes fournies dans le manuel de l'utilisateur sont différentes des consignes ci-dessous, suivez les consignes du manuel de l'utilisateur pour connecter le chargeur à la batterie.
2. Déconnectez le chargeur de l'alimentation électrique.
3. Nettoyez les bornes de la batterie.
4. Connectez le câble de recharge au câble du chargeur de la batterie.
5. Connectez la pince rouge (+) à la borne positive (+) de la batterie.
6. Connectez la pince noire (+) à la borne négative (-) de la batterie.
7. Secouez les pinces d'avant en arrière pour assurer un bon contact.

7.2 Recharger la batterie

Remarques:

- Le chargeur active automatiquement le dernier mode utilisé.

Remarques:

- Si vous ne déconnectez la batterie lorsqu'elle est complètement chargée, le chargeur passe en charge d'entretien.

Conditions préalables:

√ Le chargeur est connecté à la batterie.

1. Consultez le manuel de l'utilisateur fourni avec le véhicule pour savoir comment connecter un chargeur à la batterie du véhicule.
2. Branchez le chargeur à une prise murale appropriée.

→ Le voyant d'alimentation s'allume.

1. (Pour les batteries au plomb-acide) appuyez sur le bouton MODE pour sélectionner 6 ou 12 V. Respectez les voyants de sélection de la tension.

→ La charge commence juste après la sélection du mode.

1. (Pour les batteries au lithium) appuyez sur le bouton MODE et maintenez-le enfoncé jusqu'à ce que le voyant de sélection de la tension 12,8 V s'allume.

→ La charge commence juste après la sélection du mode.

1. Surveillez les voyants de progression de la charge.
2. (Le cas échéant) arrêtez la recharge en appuyant plusieurs fois sur le bouton MODE jusqu'à ce que tous les voyants de sélection de la tension s'éteignent.

→ Arrêts de la charge.

1. Lorsque la charge est terminée, débranchez le chargeur de l'alimentation électrique.

2. Débranchez le chargeur en respectant les consignes suivantes mentionnées dans la rubrique « Déconnecter le chargeur de la batterie »

7.3 Déconnecter le chargeur de la batterie

1. Déconnectez le chargeur de l'alimentation électrique.
2. Déconnectez la pince noire (-) de la borne négative (-) de la batterie.
3. Déconnectez la pince rouge (+) de la borne positive (+) de la batterie.

8 Nettoyage et entretien

Important:

• N'utilisez pas de produits de nettoyage agressifs, d'alcool à friction ou d'autres solutions chimiques. Ils endommagent le boîtier et peuvent provoquer un dysfonctionnement du produit.

• Ne plongez pas le produit dans l'eau.

• Déconnectez le chargeur de l'alimentation électrique.

• Déconnectez le chargeur de la batterie.

• Laissez le produit refroidir à la température ambiante.

• Nettoyez le produit à l'aide d'un chiffon sec et sans fibres.

9 Élimination des déchets

Tous les équipements électriques et électroniques mis sur le marché européen doivent être marqués de ce symbole. Ce symbole indique que cet appareil doit être éliminé séparément des déchets municipaux non triés à la fin de son cycle de vie.

Tout détenteur d'appareils usagés est tenu de les remettre à un service de collecte séparé des déchets municipaux non triés. Les utilisateurs finaux sont tenus de séparer, sans toutefois les détruire, les piles et accumulateurs usagés qui ne sont pas intégrés dans l'appareil usagé, ainsi que les lampes qui peuvent être enlevées de l'appareil usagé sans être détruites, avant de le remettre à un point de collecte.

Les distributeurs d'équipements électriques et électroniques sont légalement tenus de reprendre gratuitement les appareils usagés. Conrad vous offre les possibilités de retour gratuit suivantes (plus d'informations sur notre site Internet) :

à nos filiales Conrad
■ dans les centres de collecte créés par Conrad
dans les points de collecte des organismes de droit public chargés de l'élimination des déchets ou auprès des systèmes de reprise mis en place par les fabricants et les distributeurs au sens de la loi sur les équipements électriques et électroniques (ElektroG)

L'utilisateur final est responsable de l'effacement des données personnelles sur l'équipement usageé à mettre au rebut.

Veuillez noter que dans les pays autres que l'Allemagne, d'autres obligations peuvent s'appliquer pour la remise et le recyclage des appareils usagés.

10 Caractéristique technique

10.1 Chargeur

Types de batteries prises en charge....	Batteries au plomb-acide de 6 V/12 V (Wet, Gel, MF, and AGM)
	Batteries LiFePO4 de 12,8 V (dotées du système de gestion de batterie)
	Le chargeur n'est pas adapté aux batteries de réserve ou de démarrage de véhicules électriques

Capacité de batterie prise en charge....	Batteries au plomb-acide de 6 V/12 V : 4 à 26 Ah
	Batteries au lithium (LiFePO4) de 12,8 V : 2 à 15 Ah

Entrée.... 220 à 240 V/CA, 50 Hz

Sortie......6 V/CC, 2,5 A max.

12 V/CC, 2,5 A max.

12,8 V/CC, 2,5 A max. (LiFePO4)

Tension d'activation de la charge... Batteries au plomb-acide de 6 V : >2,0 V

Batteries au plomb-acide de 12 V : >7,0 V

Batteries au lithium (LiFePO4) : >11,6 V s

Courant de charge d'entretien..... < 60 mA

Fusible.... T2A, non remplaçable

Protection contre les infiltrations..... IP20

Protection

Protection contre la surcharge, protection contre l'inversion de polarité, protection contre la surchauffe, protection contre les courts-circuits

Longueur du câble du chargeur..... 1,5 m

Conditions de fonctionnement..... 0 à +40 °C, 20 à 85 % HR (sans condensation)

Conditions de stockage ....- -30 à +60 °C, 10 à 90 % HR (sans condensation)

10.3 Autre

Longueur du câble de connexion de la batterie.... 0,4 m

Ceci est une publication de Conrad Electronic SE, Klaus-Conrad-Str. 1, D-92240 Hirschau (www.conrad.com).

Tous droits réservés, y compris de traduction. Toute reproduction, quelle qu'elle soit (p. ex. photocopie, microfilm, saisie dans des installations de traitement de données) nécessite une autorisation écrite de l'éditeur. Il est interdit de le réimprimer, même par extraits. Cette publication correspond au niveau technique du moment de la mise sous presse.

Copyright by Conrad Electronic SE. *3203181_V2_1024_jh_mh_fr 36028798532325771-3 I5/I02 en

VOLTCRAFT
