MK5026 - Capteur industriel IFM - Notice d'utilisation et mode d'emploi gratuit

Type de produit	Capteur magnétique pour vérins
Marque	IFM
Modèle	MK5026
Fonction principale	Détection de la position du piston d'un vérin
Principe de détection	Magnétique (détection d'aimant torique)
Type de sortie	Commutation tout-ou-rien (NPN/PNP selon câblage)
Tension d'alimentation	10 - 30 V DC
Courant de sortie maximal	200 mA
Indication visuelle	LED intégrée
Vitesse de passage maximale du piston	5 m/s
Compatibilité vérins	Vérins à corps non magnétisable
Montage	Fixation sur le vérin à l'emplacement souhaité
Matériau du boîtier	Plastique
Indice de protection	IP67
Température de fonctionnement	-25 °C à 80 °C
Dimensions (approx.)	30 x 20 x 10 mm
Poids (approx.)	20 g
Longueur de câble (approx.)	2 m
Raccordement	Câble 2 fils
Normes	CE, RoHS
Entretien	Nettoyer avec un chiffon sec et non abrasif
Sécurité	Respecter les limites de tension et de courant ; ne pas utiliser dans des atmosphères explosives

FOIRE AUX QUESTIONS - MK5026 IFM

Comment installer le capteur MK5026 sur un vérin ?

Fixez le capteur sur le vérin à l'endroit où la position du piston doit être détectée. Assurez-vous que le vérin a un corps non magnétisable et que l'aimant torique est présent sur le piston. Serrez le capteur sans excès pour ne pas l'endommager.

Quel type de sortie possède le capteur MK5026 ?

Le capteur a une sortie de commutation tout-ou-rien. Selon le câblage, elle peut être NPN (sortie négative) ou PNP (sortie positive). Vérifiez le schéma de câblage dans la notice.

Quelle est la tension d'alimentation recommandée ?

La tension d'alimentation doit être comprise entre 10 et 30 V DC. Une tension trop élevée peut endommager le capteur, tandis qu'une tension trop faible peut entraîner un fonctionnement erratique.

Le capteur peut-il être utilisé avec des vérins hydrauliques ou pneumatiques ?

Oui, à condition que le corps du vérin ne soit pas magnétisable (par exemple en aluminium ou acier inoxydable non magnétique) et que le piston soit équipé d'un aimant torique.

Que signifie le voyant LED sur le capteur ?

La LED intégrée s'allume lorsque le capteur détecte l'aimant du piston. Elle permet de vérifier visuellement le fonctionnement et facilite le réglage de la position.

Quelle est la vitesse maximale de déplacement du piston pour une détection fiable ?

Le capteur peut détecter des vitesses de piston allant jusqu'à 5 m/s. Au-delà, la commutation peut être moins fiable.

Comment nettoyer le capteur sans l'endommager ?

Utilisez un chiffon sec et non abrasif. Évitez les solvants agressifs qui pourraient attaquer le boîtier en plastique. Si nécessaire, un léger détergent neutre peut être utilisé.

Puis-je connecter plusieurs capteurs en série ou en parallèle ?

Il est possible de les connecter en parallèle (sorties) en respectant les limites de courant. En série, attention à la chute de tension et au courant total. Consultez la notice pour les schémas.

Que faire si le capteur ne commute pas ?

Vérifiez d'abord l'alimentation (tension correcte). Ensuite, assurez-vous que l'aimant du piston passe à proximité du capteur et que la LED s'allume. Vérifiez aussi le câblage et l'absence de court-circuit.

Le capteur est-il résistant à l'eau et à la poussière ?

Oui, il bénéficie d'un indice de protection IP67, ce qui le rend étanche à la poussière et protégé contre l'immersion temporaire dans l'eau.

MODE D'EMPLOI MK5026 IFM

Emploi prescrit par les usages

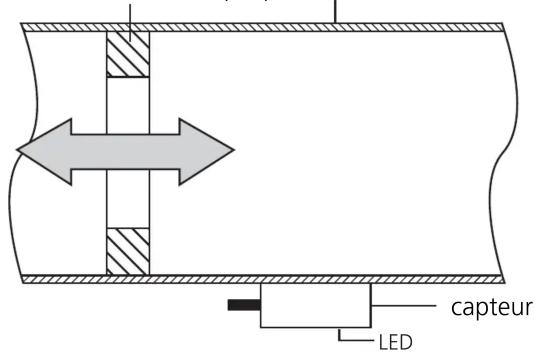

Le capteur pour vérins signale la position du piston d'un vérin. Le capteur pour vérins détecte l'aimant torique du piston du vérin quand celui-ci passe à proximité et signale cela par une commutation.

• Vitesse de passage du piston jusqu'à 5m/s.
- Utilisable avec tous les vérins à corps non magnétisable.

piston du vérin avec aimant torique paroi du vérin

Montage

Fixer le canteur sur le vérin à l'endroit où la position du piston doit être
