Type de produit	Capteur industriel pour vérins
Marque	IFM
Modèle	MK5045
Dimensions (approx.)	30 x 10 x 10 mm
Poids (approx.)	20 g
Alimentation	10 – 30 V DC
Fonction principale	Détection de la position du piston dans un vérin
Principe de détection	Détection de l'aimant torique du piston
Vitesse de passage max. du piston	5 m/s
Sortie	Commutation (contact sec ou NPN/PNP selon version)
Indicateur	LED de signalisation
Compatibilité vérin	Tous vérins à corps non magnétisable
Température de fonctionnement	-25 °C à +70 °C
Indice de protection	IP67
Fixation	Montage direct sur le vérin
Entretien et nettoyage	Nettoyer avec un chiffon doux et sec
Sécurité	Respecter les environnements ESD et les limites de température
Pièces détachées et réparabilité	Aucune pièce remplaçable par l'utilisateur ; remplacer l'ensemble en cas de défaut
Informations générales	Notice d'utilisation disponible en PDF

FOIRE AUX QUESTIONS - MK5045 IFM

Comment monter le capteur MK5045 sur un vérin ?

Fixer le capteur à l'endroit où la position du piston doit être détectée. Utiliser le système de fixation prévu (collier ou patte) et serrer modérément.

Quel type d'alimentation nécessite le capteur MK5045 ?

Le capteur fonctionne généralement sous une tension de 10 à 30 V DC. Vérifier les spécifications exactes sur l'étiquette du produit.

La LED sur le capteur, à quoi sert-elle ?

La LED s'allume lorsque le capteur détecte la présence de l'aimant du piston, indiquant ainsi que la position cible est atteinte.

Quelle est la vitesse maximale de piston détectable ?

Le capteur peut détecter des pistons se déplaçant jusqu'à 5 m/s.

Le capteur fonctionne-t-il avec tous les vérins ?

Non, il est compatible uniquement avec les vérins dont le corps est non magnétisable (par exemple en aluminium ou inox).

Quel est le principe de détection du capteur MK5045 ?

Le capteur détecte l'aimant torique situé sur le piston du vérin. Lorsque l'aimant passe à proximité, le capteur commute.

Comment nettoyer le capteur MK5045 ?

Utiliser un chiffon doux et sec pour enlever la poussière. Ne pas utiliser de solvants agressifs ni de jets d'eau directs.

Le capteur peut-il être réparé si il ne fonctionne plus ?

Le capteur n'est pas conçu pour être réparé. En cas de dysfonctionnement, il doit être remplacé dans son intégralité.

Quelles sont les précautions de sécurité à prendre ?

Veiller à ne pas dépasser la tension d'alimentation maximale, éviter les environnements corrosifs et respecter les consignes ESD (décharges électrostatiques).

Où puis-je trouver le schéma de raccordement du capteur ?

Le schéma de raccordement est fourni dans la notice d'utilisation téléchargeable gratuitement sur notice-facile.com.

MODE D'EMPLOI MK5045 IFM

Emploi prescrit par les usages

Le capteur pour vérins signale la position du piston d'un vérin. Le capteur pour vérins détecte l'aimant torique du piston du vérin quand celui-ci passe à proximité et signale cela par une commutation.

• Vitesse de passage du piston jusqu'à 5m/s.
- Utilisable avec tous les vérins à corps non magnétisable.

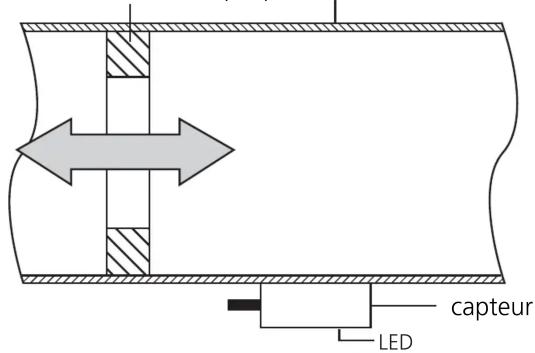

piston du vérin avec aimant torique paroi du vérin

Montage

Fixer le canteur sur le vérin à l'endroit où la position du piston doit être
