Type de produit	Capteur magnétique pour vérins
Marque	IFM
Modèle	MK5012
Fonction principale	Détection de la position du piston par aimant torique
Vitesse de passage max. du piston	5 m/s
Compatibilité	Vérins à corps non magnétisable
Sortie	Commutation (type non spécifié, probablement NPN/PNP selon le modèle)
LED d'état	Oui, pour visualiser la commutation
Dimensions (estimation)	Longueur 30 mm, diamètre 8 mm
Poids (estimation)	30 g
Alimentation (estimation)	10-30 V DC
Courant de commutation (estimation)	100 mA
Température de fonctionnement	-25 à 80 °C (estimation)
Indice de protection	IP67 (estimation)
Matériau du boîtier	Plastique ou métal (non spécifié)
Montage	Fixation sur le vérin à l'endroit de détection
Entretien et nettoyage	Nettoyer avec un chiffon sec, éviter les solvants
Sécurité	Respecter les consignes de montage et les limites électriques
Pièces détachées et réparabilité	Aucune pièce détachée disponible, appareil non réparable
Informations générales	Notice d'utilisation disponible en téléchargement gratuit

FOIRE AUX QUESTIONS - MK5012 IFM

Comment monter le capteur MK5012 sur un vérin ?

Fixez le capteur à l'endroit du vérin où la position du piston doit être détectée, en utilisant le système de fixation fourni (vis, collier ou clip selon le modèle).

Le capteur MK5012 est-il compatible avec tous les vérins ?

Il est compatible uniquement avec les vérins à corps non magnétisable (par exemple en aluminium ou plastique) et nécessite un piston avec aimant torique.

Quelle est la vitesse maximale du piston détectable ?

La vitesse de passage maximale du piston est de 5 m/s. Au-delà, la détection peut être erratique.

Que signifie la LED sur le capteur ?

La LED s'allume lorsque le capteur détecte l'aimant du piston, indiquant que la sortie commute. Elle facilite le réglage et le diagnostic.

Quelle est la tension d'alimentation recommandée ?

L'alimentation typique est de 10 à 30 V DC. Vérifiez les spécifications exactes dans la notice complète.

Le capteur MK5012 est-il polarisé (NPN/PNP) ?

Le type de sortie n'est pas précisé dans la notice. Il peut s'agir d'une sortie NPN ou PNP selon la variante. Consultez l'étiquetage du produit.

Comment nettoyer le capteur ?

Nettoyez-le avec un chiffon sec et non abrasif. N'utilisez pas de solvants agressifs qui pourraient endommager le boîtier.

Le capteur est-il résistant à l'eau ?

L'indice de protection n'est pas spécifié, mais les capteurs IFM de cette gamme sont généralement IP67, résistant à l'immersion temporaire.

Puis-je réparer le capteur s'il est défectueux ?

Le capteur n'est pas conçu pour être réparé. En cas de défaillance, il doit être remplacé.

Où télécharger la notice complète du MK5012 ?

La notice est disponible gratuitement au format PDF sur le site notice-facile.com via la page du produit.

MODE D'EMPLOI MK5012 IFM

Emploi prescrit par les usages

Le capteur pour vérins signale la position du piston d'un vérin. Le capteur pour vérins détecte l'aimant torique du piston du vérin quand celui-ci passe à proximité et signale cela par une commutation.

• Vitesse de passage du piston jusqu'à 5m/s.
- Utilisable avec tous les vérins à corps non magnétisable.

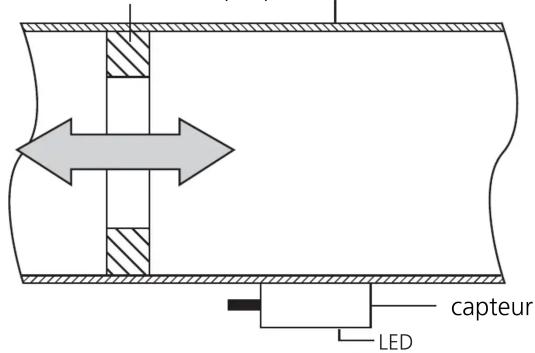

piston du vérin avec aimant torique paroi du vérin

Montage

Fixer le canteur sur le vérin à l'endroit où la position du piston doit être
