Type de produit	Capteur magnétoinductif pour vérins
Marque	IFM
Modèle	MK5011
Catégorie	Capteur industriel
Fonction principale	Détection de la position du piston dans un vérin
Principe de fonctionnement	Magnétoinductif
Matériau du boîtier	Acier inoxydable
Dimensions (L x l x h)	30 x 8 x 8 mm
Poids	20 g
Tension d'alimentation	10 à 30 V DC
Courant de sortie max	100 mA
Type de sortie	NPN/PNP selon raccordement
Indicateur LED	Oui, allumée lorsque la sortie est commutée
Plage de température	-25°C à +80°C
Indice de protection	IP67
Longueur de câble	2 m
Couleur des fils	BN = brun, BU = bleu, BK = noir, WH = blanc
Vitesse de passage maximale	5 m/s
Compatibilité	Vérins à corps non magnétisable avec aimant torique
Montage	Fixation sur le vérin
Entretien	Nettoyage avec un chiffon sec ou légèrement humide, sans solvant
Sécurité	Débrancher l'alimentation avant raccordement
Pièces détachées	Câble de raccordement, supports de fixation (non fournis)
Réparabilité	Pas de pièces réparables par l'utilisateur, remplacer l'ensemble

FOIRE AUX QUESTIONS - MK5011 IFM

Quel est le principe de fonctionnement du capteur MK5011 ?

Le capteur MK5011 utilise le principe magnétoinductif pour détecter la position du piston. Il détecte l'aimant torique du piston lorsqu'il passe à proximité et commute sa sortie.

Comment installer le capteur sur un vérin ?

Fixez le capteur sur le vérin à l'endroit où la position du piston doit être détectée. Serrez solidement. La face active se trouve à l'opposé de la LED ou est marquée d'une cible.

Quels sont les codes couleurs des fils ?

Pour les capteurs avec sortie sur câble : BN = brun, BU = bleu, BK = noir, WH = blanc. Suivez strictement les indications de l'étiquette.

Quelle est la tension d'alimentation requise ?

Le capteur fonctionne sous une tension d'alimentation de 10 à 30 V DC.

Que faire si la LED ne s'allume pas ?

Vérifiez d'abord le raccordement électrique et la tension d'alimentation. Si la LED reste éteinte alors que le piston passe, le capteur peut être défectueux ou mal positionné.

Le capteur est-il compatible avec tous les vérins ?

Non, il est compatible uniquement avec les vérins à corps non magnétisable et équipés d'un aimant torique sur le piston.

Quelle est la vitesse maximale de détection ?

La vitesse de passage du piston peut atteindre 5 m/s.

Comment nettoyer le capteur ?

Nettoyez le capteur avec un chiffon sec ou légèrement humide. N'utilisez pas de solvants ou de produits abrasifs.

Que faire en cas de dysfonctionnement ?

Vérifiez le montage, le raccordement et la tension d'alimentation. Si le problème persiste, remplacez le capteur. Aucune réparation par l'utilisateur n'est possible.

Où trouver la notice complète ?

La notice complète est disponible en téléchargement gratuit au format PDF sur le site notice-facile.com. Vous pouvez également demander une traduction par email.

MODE D'EMPLOI MK5011 IFM

Montageanleitung Installation Instructions Notice de Montage

efector120®

Capteur magnétoinductif pour vérins

Emploi prescrit par les usages

Le capteur pour vérins signale la position du piston d'un vérin. Le capteur pour vérins détecte l'aimant torique du piston du vérin quand celui-ci passe à proximité et signale cela par une commutation.

• Vitesse de passage du piston jusqu'à 5m/s.
• Utilisable avec tous les vérins à corps non magnétisable.

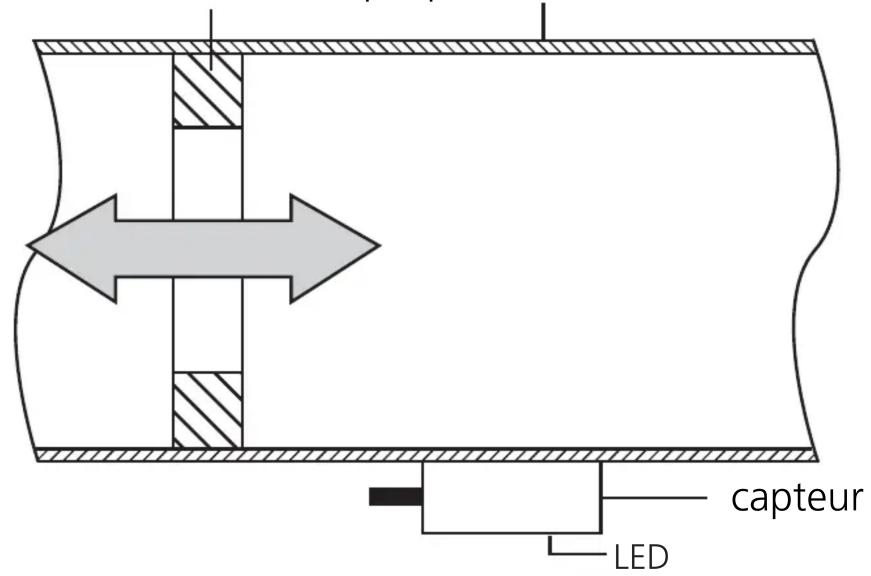

piston du vérin avec aimant torique paroi du vérin

Montage

Fixer le capteur sur le vérin à l'endroit où la position du piston doit être détectée. Fixer solidement le capteur.

La face active se trouve à l'opposé de la LED ou alors elle est marquée avec une cible ( 📋 )

Raccordement électrique

Mettre l'installation hors tension avant le raccordement du détecteur de proximité. Raccordement strictement selon les indications de l'étiquette. Couleur des fils pour capteurs avec sortie sur câble: BN = brun, BU = bleu, BK = noir, WH = blanc.

Fonctionnement

Vérifier le bon fonctionnement du détecteur.

La LED est allumée lorsque la sortie est commutée.
