Marque	IFM
Modèle	MK5027
Type de produit	Capteur magnétoinductif pour vérins
Catégorie	Capteur industriel
Fonction principale	Détection de la position du piston d'un vérin par commutation
Vitesse de passage du piston	Jusqu'à 5 m/s
Compatibilité vérins	Tous les vérins à corps non magnétisable
Face active	À l'opposé de la LED ou marquée d'une cible
Raccordement électrique	BN (brun) = +, BU (bleu) = -, BK (noir) = sortie, WH (blanc) = selon modèle
Indication LED	Allumée lorsque la sortie est commutée
Montage	Fixation sur le vérin à l'emplacement désiré
Nombre de pages de la notice	4 pages
Format notice	PDF
Langue notice	Français

FOIRE AUX QUESTIONS - MK5027 IFM

Comment fixer le capteur MK5027 sur un vérin ?

Fixez le capteur sur le vérin à l'endroit où la position du piston doit être détectée. Assurez-vous de le fixer solidement. La face active (à l'opposé de la LED ou marquée d'une cible) doit être orientée vers le piston.

Quel est le schéma de câblage du capteur MK5027 ?

Mettez l'installation hors tension avant le raccordement. Suivez les couleurs des fils : BN (brun) = alimentation +, BU (bleu) = alimentation -, BK (noir) = sortie, WH (blanc) = selon le modèle (par exemple, sortie complémentaire). Respectez les indications sur l'étiquette.

Que faire si la LED du capteur ne s'allume pas ?

Vérifiez tout d'abord le raccordement électrique (polarité et connexion). Si la LED reste éteinte même lorsque le piston passe, le capteur peut être défectueux ou mal positionné. Consultez la notice pour les tests de fonctionnement.

Le capteur MK5027 est-il compatible avec tous les vérins ?

Il est compatible avec tous les vérins dont le corps n'est pas magnétisable (par exemple, aluminium ou acier inoxydable). Le vérin doit être équipé d'un aimant torique sur le piston.

Quelle est la vitesse maximale de détection du piston ?

La vitesse de passage du piston peut atteindre jusqu'à 5 m/s.

Où se trouve la face active du capteur MK5027 ?

La face active se trouve à l'opposé de la LED. Elle peut également être repérée par un symbole de cible () sur le boîtier.

Puis-je utiliser ce capteur avec un vérin sans aimant ?

Non, le capteur MK5027 détecte spécifiquement l'aimant torique du piston. Il nécessite un vérin équipé d'un aimant.

Comment tester le bon fonctionnement du capteur ?

Après montage et câblage, déplacez le piston à l'endroit de détection. La LED doit s'allumer lorsque la sortie commute. Vérifiez que le signal de sortie correspond à l'état attendu.

Que faire si le capteur commute de manière incorrecte ?

Vérifiez la position du capteur : la face active doit être proche de l'aimant. Assurez-vous que le vérin n'est pas magnétisé et que l'air n'est pas perturbé. Vérifiez aussi le câblage.

Où puis-je télécharger la notice complète du MK5027 ?

La notice est disponible au format PDF sur notice-facile.com. Vous pouvez la télécharger gratuitement dans la section correspondant à votre modèle.

MODE D'EMPLOI MK5027 IFM

Montageanleitung Installation Instructions Notice de Montage

efector120®

Capteur magnétoinductif pour vérins

Emploi prescrit par les usages

Le capteur pour vérins signale la position du piston d'un vérin. Le capteur pour vérins détecte l'aimant torique du piston du vérin quand celui-ci passe à proximité et signale cela par une commutation.

• Vitesse de passage du piston jusqu'à 5m/s.
- Utilisable avec tous les vérins à corps non magnétisable.

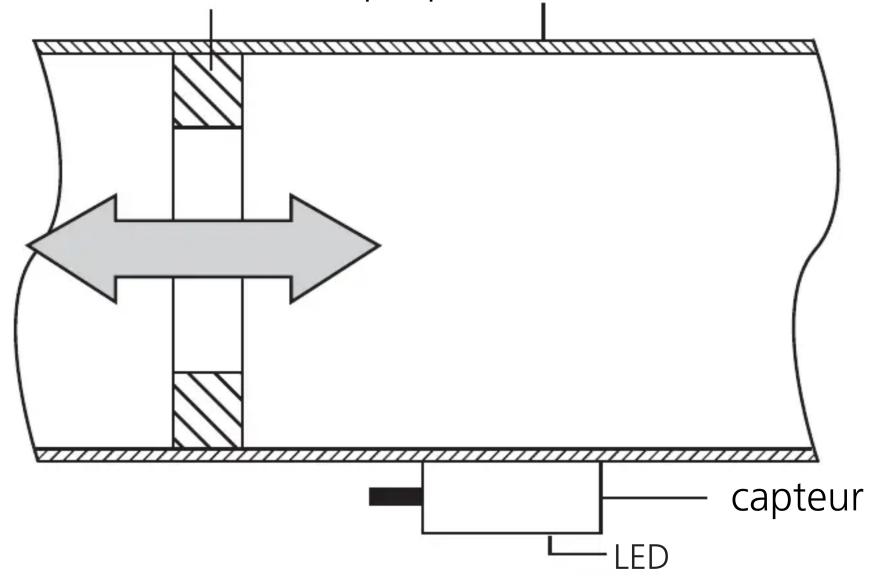

piston du vérin avec aimant torique paroi du vérin

Montage

Fixer le capteur sur le vérin à l'endroit où la position du piston doit être détectée. Fixer solidement le capteur.

La face active se trouve à l'opposé de la LED ou alors elle est marquée avec une cible ( 📋 )

Raccordement électrique

Mettre l'installation hors tension avant le raccordement du détecteur de proximité. Raccordement strictement selon les indications de l'étiquette. Couleur des fils pour capteurs avec sortie sur câble: BN = brun, BU = bleu, BK = noir, WH = blanc.

Fonctionnement

Vérifier le bon fonctionnement du détecteur.

La LED est allumée lorsque la sortie est commutée.
